Средний формат для плат длиной до 460 мм и шириной до 330 мм: тринадцать исполнений, в том числе с увеличенной глубиной паза.
Модели и артикулы
Что это за серия

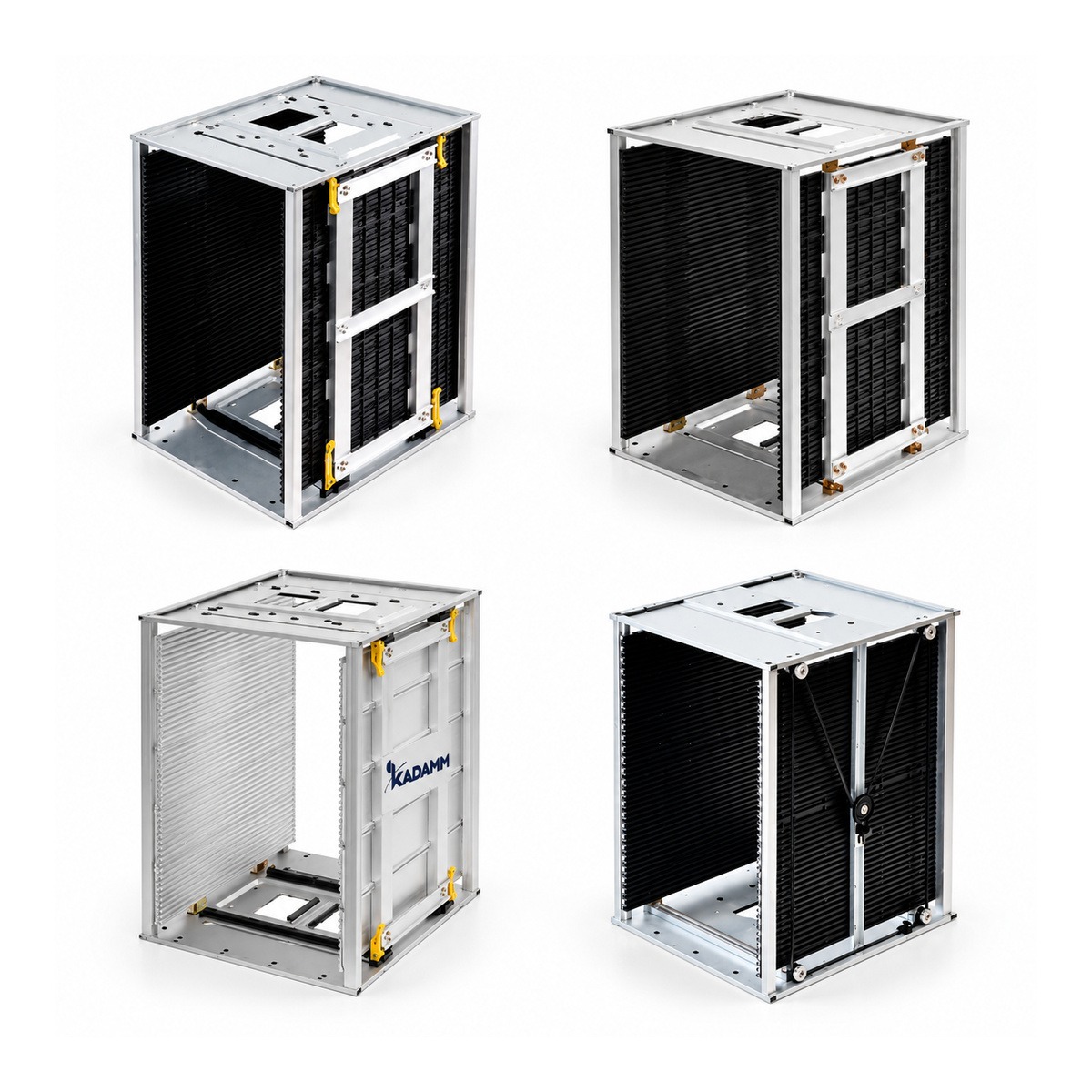

Магазин КАДАММ МПП-460 рассчитан на платы длиной до 460 мм и шириной от 50 до 330 мм — серверные, телекоммуникационные, промышленные. Габарит — 460×400×563 мм, основание из оцинкованной стали, шаг пазов 10 мм.
В формате две линейки. Базовая — с пазом глубиной 3,5 мм; вторая — с пазом 4 мм: более глубокий паз надёжнее держит платы с выступающими краями и тонкие платы, которые прогибаются. Обе линейки выпускаются с зубчатой и винтовой регулировкой, на 80/120, 110 и 120 °C; в линейке с пазом 4 мм есть исполнение на 200 °C. Магазины с алюминиевыми боковинами (паз 3,5/7,5 мм) выдерживают 300 °C — их два исполнения массой 9,8 и 10,36 кг.
Односторонняя винтовая и ременная регулировка — с двумя боковинами; ременная допускает ширину платы от нуля. Сопротивление — 1×10⁴–1×10⁶ или 1×10⁶–1×10⁹ Ω.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ МПП-460-В5 | КАДАММ МПП-460-В5Г | КАДАММ МПП-460-З5 | КАДАММ МПП-460-З5-110 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 460×400×563 мм | |||
| Ширина платы | 460×(50–330) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 4/5/10 мм | 3,5/5/10 мм | 3,5/5,0/10 мм |
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | |
| Масса | 7,46 кг | 7,68 кг | ||
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-460-З5-120 | КАДАММ МПП-460-З5Г | КАДАММ МПП-460-З5Г-110 | КАДАММ МПП-460-З5Г-120 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | |||
| Габарит | 460×400×563 мм | |||
| Ширина платы | 460×(50–330) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 4/5/10 мм | 4,0/5,0/10 мм | |
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 120 °C | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 7,68 кг | |||
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-460-З5Г-200 | КАДАММ МПП-460-ЗА | КАДАММ МПП-460-ЗА2 | КАДАММ МПП-460-О2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ||
| Габарит | 460×400×563 мм | |||
| Ширина платы | 460×(50–330) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/5/10 мм | |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | пластиковые, 2 шт. | |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80/120 °C | |
| Масса | 9,30 кг | 9,8 кг | 10,36 кг | 9,8 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-460-Р2 |
|---|---|
| Регулировка ширины | ременная |
| Габарит | 460×400×563 мм |
| Ширина платы | 460×(0–330) мм |
| Паз: глубина / ширина / шаг | 4/5/10 мм |
| Боковые панели | пластиковые, 2 шт. |
| Основание | оцинкованная сталь |
| Термостойкость | 80/120 °C |
| Масса | 11,12 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) |
Заводские опции
Сферы применения
Почему выбирают
Крупный формат. Плата до 460×330 мм.
Глубина паза на выбор. 3,5 или 4 мм.
Тринадцать исполнений. Регулировка и температура.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
