Крупный формат для плат длиной до 535 мм и шириной до 390 мм: восемь исполнений, от 80 до 300 °C.
Модели и артикулы
Что это за серия

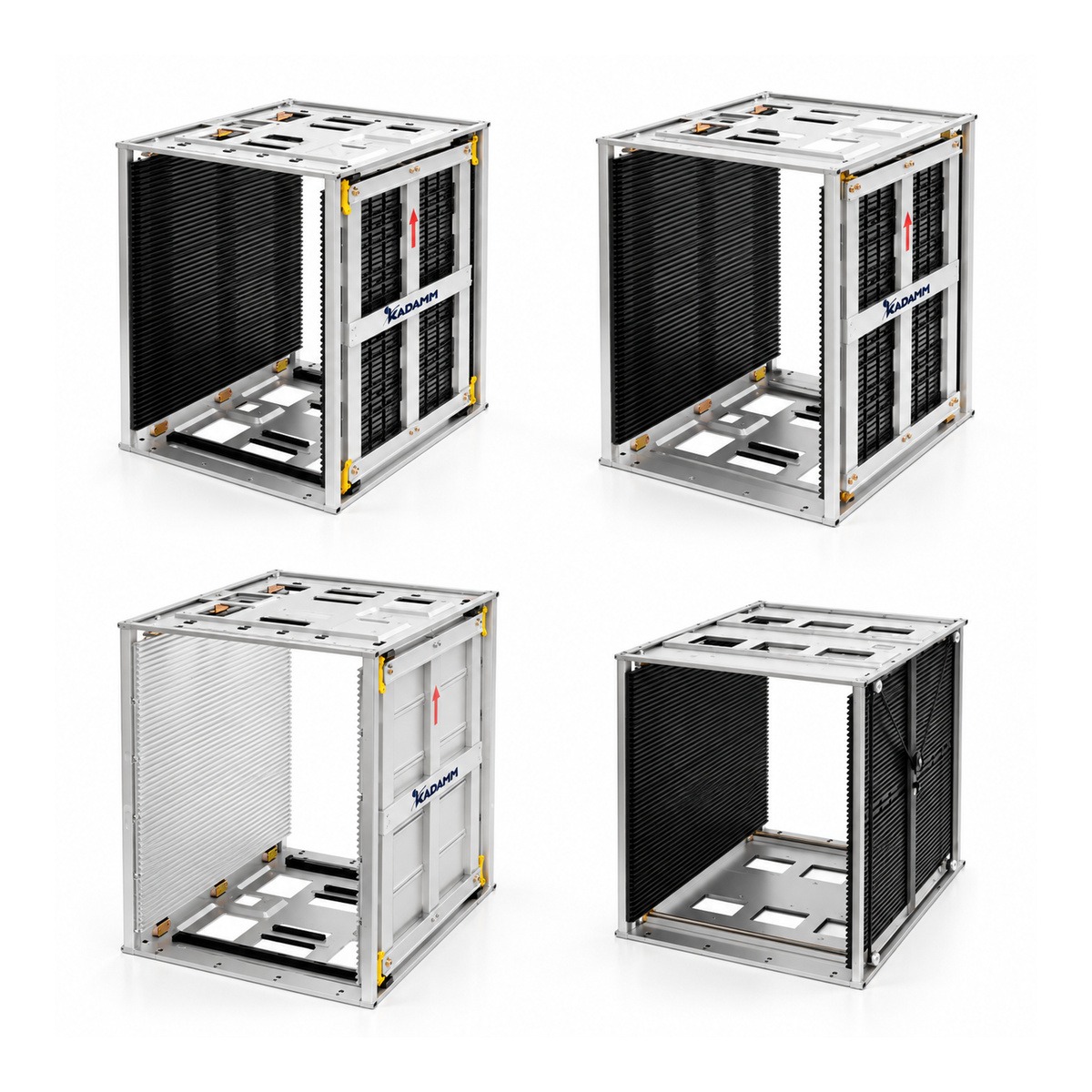

Магазин КАДАММ МПП-535 — для крупных плат: блоки питания, промышленные контроллеры, светодиодные модули, длиной до 535 мм и шириной от 50 до 390 мм. Габарит — 535×460×569 мм (у ременного исполнения — 563 мм), основание — оцинкованная сталь.
Винтовое исполнение имеет паз 3,5/7,5 мм: широкий паз удобен для плат с компонентами у края. Зубчатое — паз 3,5/5 мм, выпускается на 80/120, 110, 120 и 200 °C. Алюминиевые боковины (паз 3,5/7,5 мм) — на 300 °C. Односторонняя винтовая и ременная регулировка — с двумя боковинами и пазом 4/5 мм, ременная допускает ширину от нуля.
Масса крупного магазина — 9,9–12,6 кг: для переноски между линией и складом берите платформу на колёсах. Сопротивление — 1×10⁴–1×10⁶ или 1×10⁶–1×10⁹ Ω.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ МПП-535-В5 | КАДАММ МПП-535-З5 | КАДАММ МПП-535-З5-110 | КАДАММ МПП-535-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 535×460×569 мм | |||
| Ширина платы | 535×(50–390) мм | |||
| Паз: глубина / ширина / шаг | 3,5/7,5/10 мм | 3,5/5/10 мм | 3,5/5,0/10 мм | |
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 9,9 кг | 10,27 кг | ||
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-535-З5-200 | КАДАММ МПП-535-ЗА | КАДАММ МПП-535-О2 | КАДАММ МПП-535-Р2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ременная | |
| Габарит | 535×460×569 мм | 535×460×563 мм | ||
| Ширина платы | 535×(50–390) мм | 535×(0–390) мм | ||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/5/10 мм | |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | пластиковые, 2 шт. | |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80/120 °C | |
| Масса | 10,22 кг | 11,46 кг | 10,6 кг | 12,55 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
Заводские опции
Сферы применения
Почему выбирают
Для крупных плат. До 535×390 мм.
Восемь исполнений. Регулировка и температура.
Широкий паз. Для плат с компонентами у края.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
