Магазины-кассеты 400×320 мм для загрузчиков и разгрузчиков SMT-линии: ширина под плату регулируется, исполнения на 80–300 °C.
Модели и артикулы
Что это за серия

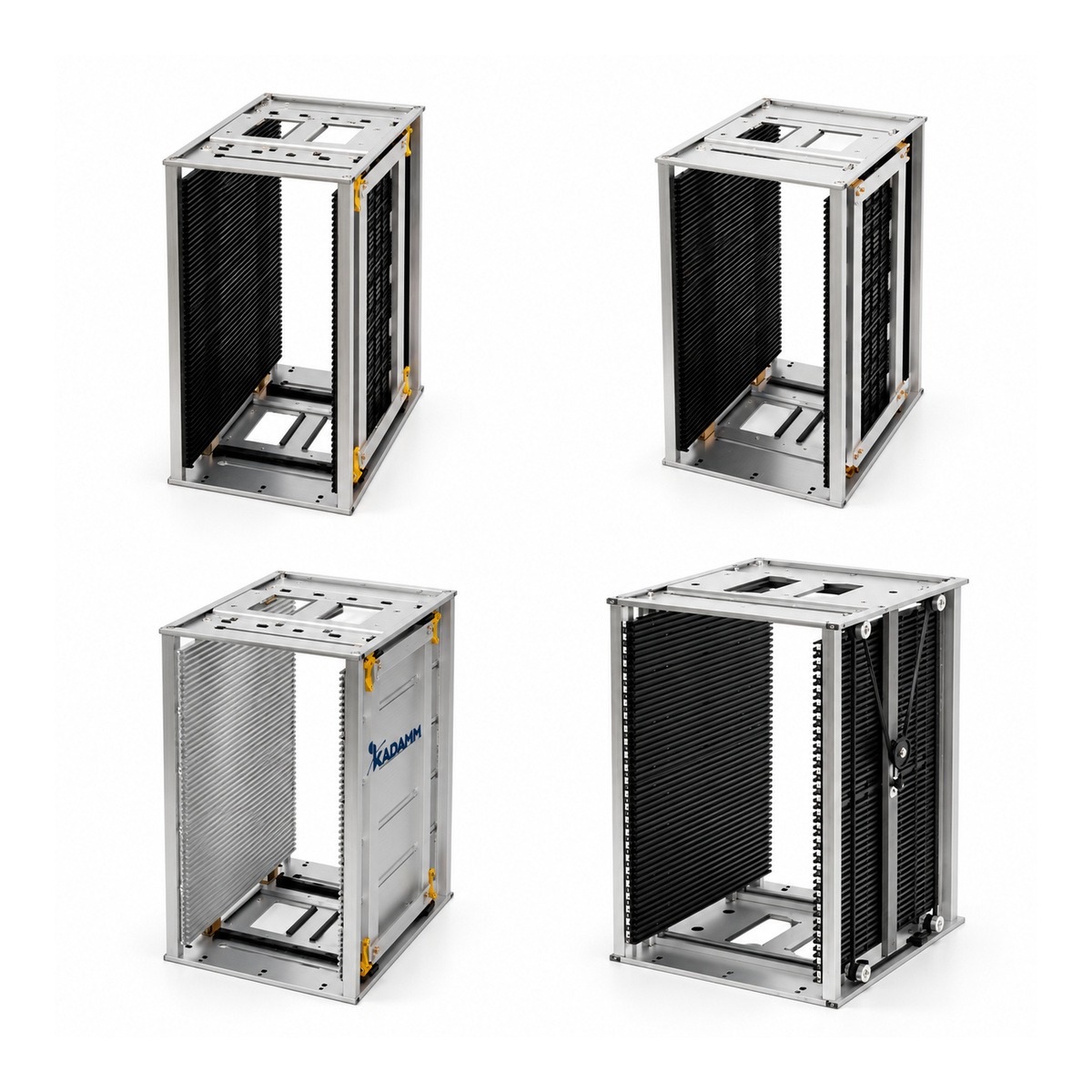

Магазин КАДАММ МПП-400 — кассета, в которой печатные платы стоят горизонтально в пазах боковых панелей и подаются на линию поверхностного монтажа загрузчиком, а после пайки снимаются разгрузчиком. Габарит 400×320×563 мм — для плат длиной до 400 мм и шириной от 50 до 250 мм: расстояние между боковинами подстраивается под плату. Шаг пазов — 10 мм.
Ширина меняется четырьмя способами. Зубчатая регулировка переставляет боковину по рейке быстро и без инструмента, винтовая выставляет ширину точно, односторонняя винтовая двигает одну стенку, ременная перемещает обе боковины синхронно от одной ручки и допускает ширину платы от нуля. Основание — оцинкованная сталь, боковых панелей пять (у моделей с ременной и односторонней регулировкой — две).
По температуре: базовые магазины — 80 или 120 °C с возможностью сушки плат; исполнения на 110, 120 и 200 °C — для сушки и прогрева; магазин с алюминиевыми боковыми панелями выдерживает 300 °C и ставится на выход печи оплавления. Пластик панелей — проводящий 1×10⁴–1×10⁶ Ω или рассеивающий 1×10⁶–1×10⁹ Ω.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ МПП-400-В5 | КАДАММ МПП-400-З5 | КАДАММ МПП-400-З5-110 | КАДАММ МПП-400-З5-120 |
|---|---|---|---|---|
| Регулировка ширины | винтовая | зубчатая | ||
| Габарит | 400×320×563 мм | |||
| Ширина платы | 400×(50–250) мм | |||
| Паз: глубина / ширина / шаг | 3,5/5/10 мм | 3,5/5,0/10 мм | ||
| Боковые панели | пластиковые, 5 шт. | |||
| Основание | оцинкованная сталь | |||
| Термостойкость | 80/120 °C, сушка | 80/120 °C, сушка — опция | 110 °C | 120 °C |
| Масса | 6,7 кг | 6,9 кг | 6,90 кг | |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
| Параметр | КАДАММ МПП-400-З5-200 | КАДАММ МПП-400-ЗА | КАДАММ МПП-400-О2 | КАДАММ МПП-400-Р2 |
|---|---|---|---|---|
| Регулировка ширины | зубчатая | односторонняя винтовая | ременная | |
| Габарит | 400×320×563 мм | |||
| Ширина платы | 400×(50–250) мм | 400×(0–250) мм | ||
| Паз: глубина / ширина / шаг | 3,5/5,0/10 мм | 3,5/7,5/10 мм | 4/5/10 мм | |
| Боковые панели | пластиковые, 5 шт. | алюминиевые, 5 шт. | пластиковые, 2 шт. | |
| Основание | оцинкованная сталь | |||
| Термостойкость | 200 °C | 300 °C | 80/120 °C | |
| Масса | 7,10 кг | 9,16 кг | 7,22 кг | 8,95 кг |
| Сопротивление | 1×10⁴–1×10⁶ / 1×10⁶–1×10⁹ Ω (проводящее / рассеивающее исполнение) | |||
Заводские опции
Сферы применения
Почему выбирают
Ширина под любую плату. 50–250 мм.
Температура под операцию. 80–300 °C.
Регулировка под скорость переналадки. Четыре способа.
Отгружаем по всей России. Срок отгрузки сообщит менеджер.
