КАДАММ РИ-1К — роторный испаритель 1 л с охлаждением конденсатора до −40 °C

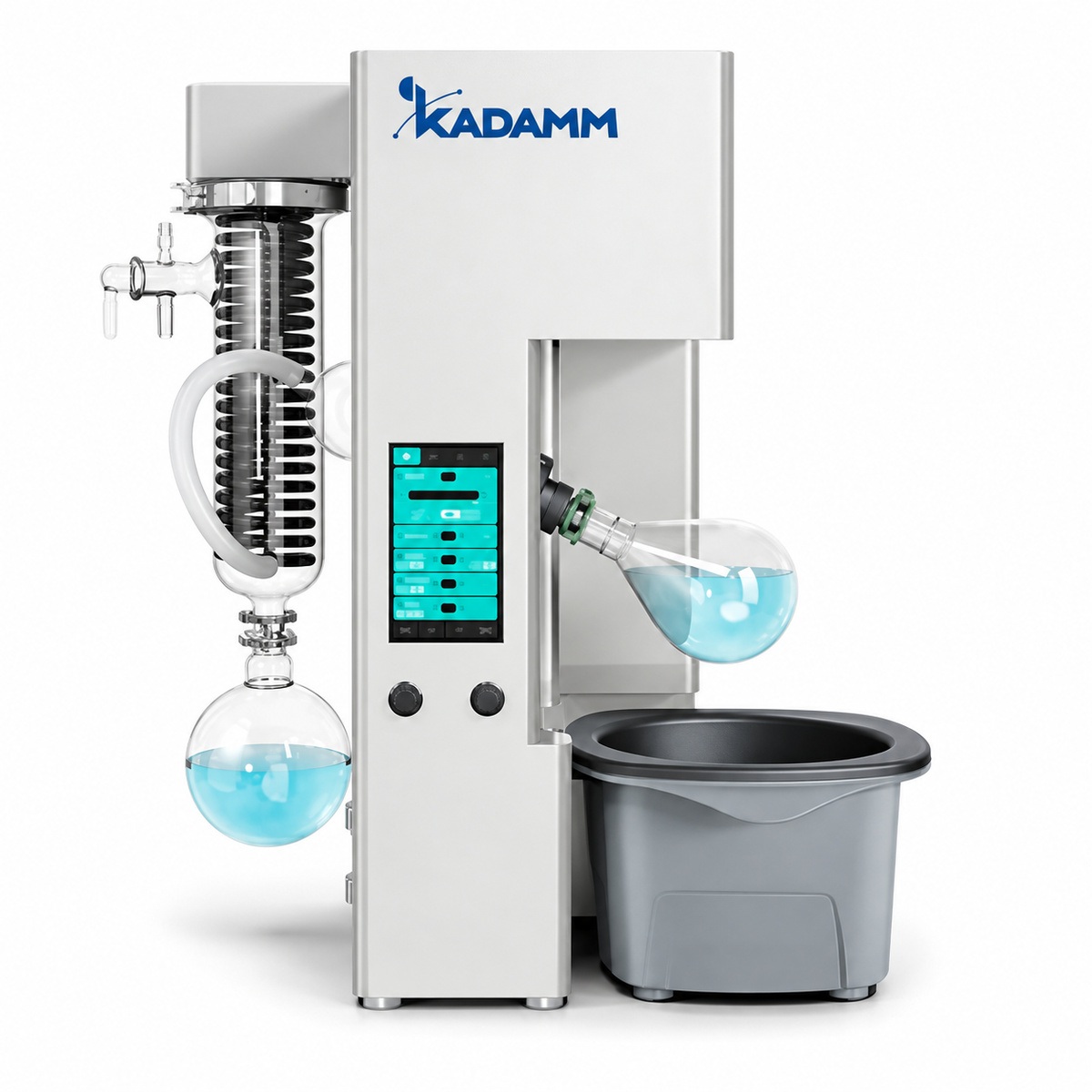

КАДАММ РИ-1К — настольный роторный испаритель на колбу 1 л, в корпус которого встроены два узла, которые у обычных испарителей приходится покупать и подключать отдельно: холодильная машина конденсатора с температурой до −40 °C и вакуум-контроллер на 1–1000 мбар. В результате рабочее место отгонки растворителя собирается из двух приборов — самого испарителя и вакуумного насоса. Ни криостат, ни проточная вода, ни внешний контроллер давления не нужны. На столе прибор занимает 451×413 мм, высота 737 мм, масса 77 кг.

Встроенный конденсатор до −40 °C: возврат летучих растворителей

Конденсатор РИ-1К охлаждается собственным холодильным агрегатом с холодопроизводительностью 725 Вт; рабочий диапазон — от комнатной температуры до −40 °C. Это принципиально меняет то, что можно отгонять. При водяном охлаждении +15…+20 °C дихлорметан (температура кипения +40 °C), диэтиловый эфир (+35 °C), пентан (+36 °C) и ацетон под вакуумом конденсируются лишь частично — заметная доля паров проходит через конденсатор и уходит в насос, а оттуда в вытяжку. При −40 °C давление насыщенных паров этих растворителей падает на порядок и больше, и они собираются в приёмную колбу практически полностью. Для лаборатории это одновременно возврат дорогого растворителя, чистый насос без промывок и отсутствие паров в помещении.

Вакуум-контроллер с программами: отгонка без вспенивания

Встроенный контроллер держит заданное давление в диапазоне 1–1000 мбар и умеет вести отгонку по программе: до 5 программ по 5 шагов, в каждом шаге — своё давление и время выдержки. Так решается главная проблема ротационной отгонки смесей: сначала при умеренном разрежении уходит самый летучий компонент, затем давление ступенями снижается для следующего — без выброса содержимого в конденсатор и без постоянного присутствия оператора у прибора. Одна и та же программа даёт одинаковый результат от партии к партии, что важно для методик по GLP и для регламентов фармацевтической разработки. Все параметры — скорость вращения, температура бани, давление, таймер — задаются с сенсорной панели и отображаются на одном экране.

Привод, подъём и баня

Привод вращения бесщёточный, 20–280 об/мин с реверсом: смена направления стряхивает плёнку продукта и сухой остаток со стенок колбы, что ускоряет досушивание и облегчает выгрузку. Электрический подъём на 150 мм поднимает колбу из бани кнопкой — при внезапном вспенивании достаточно одного касания. Баня объёмом 3.5 л с нагревателем 1300 Вт работает на воде до +99 °C или на масле до +180 °C; полная потребляемая мощность прибора с холодильным агрегатом — 3000 Вт. Паспортная производительность отгонки — до 1.56 л/ч. Испарительная и приёмная колбы — по 1 л, стандартное лабораторное стекло со стандартными шлифами.

Один артикул, один насос

Карточка описывает один артикул — КАДАММ РИ-1К. Докупить к нему нужно только вакуумный насос: для спиртов, ацетона и воды подходит химстойкий мембранный насос, для высококипящих растворителей — мембранный насос с проточной частью из PTFE (подбор — в блоке «Что докупить к испарителю»). Если встроенный холод не нужен, потому что в лаборатории уже есть криостат, посмотрите герметичный РИ-1П или автоматические РИ-Т; для взрывоопасных зон предназначен РИ-1Ex.

Роторный испаритель КАДАММ РИ-1К поставляется как электрооборудование для лабораторий: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Конструкция рассчитана на работу под вакуумом до −0.098 МПа: контактирующие со средой части — боросиликатное стекло 3.3 (GG-17) и PTFE, стойкие к распространённым органическим растворителям, кислотам и солевым растворам. Прибор не является взрывозащищённым: для отгонки легковоспламеняющихся растворителей во взрывоопасной зоне предназначено исполнение КАДАММ РИ-1Ex; РИ-1К устанавливается в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом.

• Электробезопасность — питание 220 В, 50 Гц, потребляемая мощность 3000 Вт — отдельная линия с автоматом 16 А и заземлением.
• Термическая защита — баня с ограничением температуры и контролем нагрева; при работе с маслом до +180 °C — крышка бани и защита от брызг.
• Вакуумная безопасность — стекло 3.3 и уплотнения PTFE рассчитаны на полный вакуум; при подъёме давления до атмосферного используется штатный кран напуска.
• Химическая стойкость — все смачиваемые части — стекло и PTFE; исключение — фтористоводородная кислота и горячие концентрированные щёлочи.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Полная маркировка, класс защиты корпуса и данные холодильного агрегата (тип хладагента, заправка) — в паспорте конкретной поставки; уточняйте у менеджера.

РИ-1К вводится в работу за один рабочий день силами лаборатории: прибор поставляется в сборе, из внешней обвязки подключается только вакуумный насос. Ниже — порядок действий, который мы рекомендуем при первом запуске.

Обслуживание в процессе эксплуатации

• Конденсатор — после работы с водными растворами на поверхности конденсатора нарастает иней — отключить холод и дать оттаять, слить конденсат в приёмную колбу.
• Уплотнения PTFE — осмотр при каждой смене колбы; замена при появлении дрейфа давления, смазка не применяется.
• Баня — смена воды при появлении налёта, для масла — контроль уровня и замена по регламенту руководства; чистка бани без абразивов.
• Стекло — мойка колб и конденсатора обычными лабораторными средствами; сколы на шлифах — повод для замены колбы.
• Насос — проверка мембраны и клапанов по руководству насоса; при отгонке кислых паров — продувка воздухом после работы.
