Роторные испарители автоматические с сенсорной панелью — сенсорная панель, встроенный вакуум-контроль, масляная баня до +210 °C: отгонка растворителей под вакуумом, концентрирование, регенерация. 2 исполнения.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии

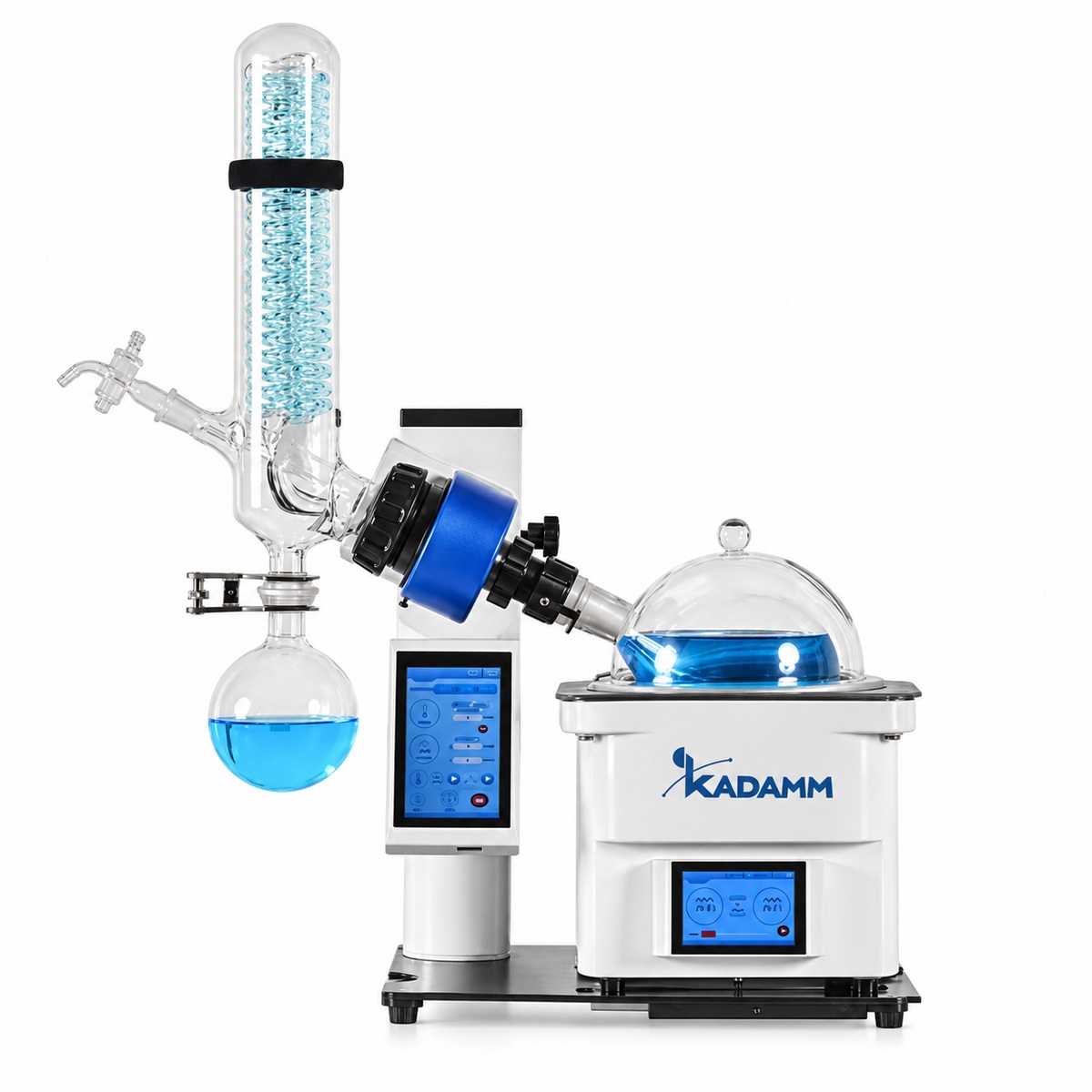

КАДАММ РИ-Т — автоматические настольные роторные испарители на колбы 1 л (КАДАММ РИ-1Т) и 2 л (КАДАММ РИ-2Т), в которых управление процессом сведено на одну сенсорную панель. Вакуум-контроль встроен в прибор и работает во всём диапазоне 0…−0.1 МПа; предельное разрежение системы — 2 мбар; привод 0–310 об/мин; баня 3.5 л с покрытием PTFE греет воду до +99 °C с точностью ±0.5 °C и термомасло до +210 °C с точностью ±2 °C. Производительность по воде — 25 мл/мин, то есть 1.5 л/ч. Из внешней обвязки нужны только вакуумный насос и охлаждение конденсатора.
Встроенный вакуум-контроль до 2 мбар: связка из двух приборов вместо трёх
У испарителя без автоматики контроллер давления — отдельный прибор, который включают между конденсатором и насосом. В РИ-Т датчик и клапан управления давлением находятся внутри, а уставка задаётся с той же панели, что скорость и температура. Диапазон 0…−0.1 МПа охватывает всё поле задач: от лёгкого разрежения для воды и спиртов до глубокого вакуума для высококипящих. Герметичность тракта подтверждена предельным разрежением системы 2 мбар — при таком давлении ДМСО кипит ниже +60 °C, а ДМФА — около +40 °C, поэтому их можно отгонять без термического разложения продукта. Ход отгонки виден на экране: текущее давление, температура и скорость — в одном месте, без переключения между приборами.
Масляная баня до +210 °C с точностью ±2 °C
Верхняя граница +210 °C — самая высокая среди настольных исполнений серии РИ. Она нужна не для того, чтобы греть продукт до 200 °C, а чтобы держать запас между температурой бани и температурой кипения при выбранном давлении: чем больше этот запас, тем выше скорость отгонки. Для воды в качестве теплоносителя точность ±0.5 °C важна при работе с термолабильными веществами, где 2–3 градуса меняют результат. Баня объёмом 3.5 л покрыта PTFE: теплоноситель не пригорает, налёт и продукты разложения масла удаляются без абразивов, а сама баня не корродирует от солевых растворов.
Привод 0–310 об/мин и 25 мл/мин по воде
Диапазон скорости до 310 об/мин расширяет рабочее поле в сторону интенсивной отгонки: тонкая плёнка на стенках при высоких оборотах увеличивает площадь испарения, и скорость отгонки растёт без повышения температуры бани. Заявленные 25 мл/мин по воде — 1.5 л/ч — означают, что колба 2 л с загрузкой 1 л упаривается менее чем за час. Для спиртов и ацетона скорость выше, для высококипящих — ниже; определяющие факторы — давление, температура бани и температура конденсатора. Подъём колбы у РИ-1Т — 130 мм, у РИ-2Т — 150 мм, под высоту колбы соответствующего объёма.
Состав ряда: РИ-1Т и РИ-2Т
Два исполнения различаются только стеклом и ходом подъёма. КАДАММ РИ-1Т: испарительная и приёмная колбы по 1 л, подъём 130 мм, масса брутто 34 кг. КАДАММ РИ-2Т: испарительная и приёмная колбы по 2 л, подъём 150 мм, масса брутто 30 кг. Сенсорная панель, встроенный вакуум-контроль 0…−0.1 МПа, предельное разрежение 2 мбар, привод 0–310 об/мин, баня 3.5 л PTFE до +210 °C и производительность 25 мл/мин — общие для обоих. Мощность нагревателя, площадь конденсатора и габариты для этого ряда уточняйте у менеджера.
Как выбрать исполнение
Правило — по объёму разовой загрузки: колба заполняется не более чем наполовину, а при вспенивающихся растворах — на треть. Партии до 0.5 л — РИ-1Т: меньше стекла, меньше высота, быстрее прогрев. Регулярные партии 0.5–1 л — РИ-2Т; при этом малые пробы на нём тоже упариваются, но тонкая плёнка в большой колбе означает более длительное досушивание. Если вместо внешнего криостата нужен встроенный холод, посмотрите КАДАММ РИ-1К; если важнее герметичный узел вращения и колбы от 50 мл при внешнем контроллере — КАДАММ РИ-1П; для взрывоопасных зон предназначен КАДАММ РИ-1Ex.
Кому подходит
РИ-Т выбирают лаборатории, которым нужна отгонка по заданным уставкам с минимумом внешних приборов и с масляной баней до +210 °C. Подразделения и задачи, для которых ряд подходит лучше других настольных исполнений:
Как выбрать автоматический роторный испаритель: РИ-1Т, РИ-2Т или другое исполнение
Внутри карточки два исполнения различаются объёмом колб и ходом подъёма; вне её — соседние настольные испарители серии КАДАММ РИ с другим набором встроенной автоматики. Ответьте на вопросы ниже, чтобы выбрать нужную строку.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Партии до 0.5 л, компактность и быстрый прогрев | КАДАММ РИ-1Т → | Колбы 1 л, подъём 130 мм; вся автоматика ряда. |
| Регулярные партии 0.5–1 л за одну загрузку | КАДАММ РИ-2Т → | Колбы 2 л, подъём 150 мм; та же панель и вакуум-контроль. |
| Нужны сенсорная панель, встроенный вакуум-контроль и масло до +210 °C | ✓ КАДАММ РИ-Т · вы здесь | Уставки давления и температуры с панели, разрежение системы 2 мбар, 25 мл/мин по воде. |
| Криостата нет, отгоняете эфир, дихлорметан, пентан | КАДАММ РИ-1К → | Встроенный конденсатор до −40 °C и вакуум-контроллер 1–1000 мбар; к прибору подключается только насос. |
| Колбы от 50 мл, герметичный узел вращения, USB и таймер | КАДАММ РИ-1П → | Бесщёточный привод 20–280 об/мин с реверсом; контроллер вакуума внешний. |
| Работа с ЛВЖ во взрывоопасной зоне | КАДАММ РИ-1Ex → | Взрывозащищённый привод 40 Вт, масляная баня до +180 °C. |
| Стандартные задачи без автоматики | КАДАММ РИ-1 электроподъём → | Настольные испарители 1 л с электроподъёмом и цифровой индикацией; с ручным подъёмом — РИ-1 ручной. |
| Партии больше 1 л | КАДАММ РИ-3 → | Колбы 3, 5 и 6 л с фланцем Ø50, конденсатор 0.26–0.5 м². |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-1Т автоматический, сенсорный | КАДАММ РИ-2Т автоматический, сенсорный |
|---|---|---|
| Исполнение | автоматический, сенсорный | автоматический, сенсорный |
| Колба испарительная | 1 л | 2 л |
| Колба приёмная | 1 л | 2 л |
| Скорость вращения, об/мин | 0–310 | 0–310 |
| Подъём | 130 мм | 150 мм |
| Температура бани | вода RT–99 ±0.5 / масло RT–210 ±2 | вода RT–99 ±0.5 / масло RT–210 ±2 |
| Баня | 3.5 л, PTFE | 3.5 л, PTFE |
| Масса, кг | 34 (брутто) | 30 (брутто) |
| Особенности | вакуум-контроль 0…−0.1 МПа; 2 мбар; 25 мл/мин | вакуум-контроль 0…−0.1 МПа; 2 мбар; 25 мл/мин |
| Остаточное давление | 2 мбар; регулирование 0…−0.1 МПа | |
| Стекло | боросиликатное GG-17 / 3.3 | |
| Точность термостатирования бани | ±0.5 °C по воде, ±2 °C по маслу | |
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | |
Данные производителя КАДАММ. Масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Роторные испарители КАДАММ РИ-1Т и РИ-2Т поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Вакуумный тракт рассчитан на предельное разрежение 2 мбар: колбы и конденсатор — боросиликатное стекло 3.3 (GG-17), уплотнения — PTFE, баня с покрытием PTFE. Смачиваемые материалы стойки к органическим растворителям, кислотам и солевым растворам. Прибор не является взрывозащищённым: для отгонки ЛВЖ во взрывоопасной зоне предназначен КАДАММ РИ-1Ex; РИ-Т устанавливается в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом.
- Электробезопасность — питание 220 В, 50 Гц, розетка с заземлением на отдельной линии; мощность нагревателя — уточняйте у менеджера.
- Термическая защита — баня с контролем температуры и ограничением нагрева; при работе на масле до +210 °C — крышка бани, защита от брызг, термостойкие перчатки.
- Вакуумная безопасность — встроенный вакуум-контроль удерживает уставку и не допускает неконтролируемого снижения давления; напуск атмосферы — штатным краном.
- Химическая стойкость — стекло 3.3, PTFE-уплотнения и PTFE-покрытие бани; исключение — фтористоводородная кислота и горячие концентрированные щёлочи.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.
Мощность нагревателя, площадь конденсатора, габариты и класс защиты корпуса для РИ-1Т и РИ-2Т — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Колба 2 л вместо 1 л | Испарительная и приёмная колбы 2 л для исполнений на 1 л (где предусмотрено паспортом). |
| Масляная баня до +180/+210 °C | Термомасло вместо воды для высококипящих растворителей. |
| Прозрачная крышка бани | Снижает испарение теплоносителя и защищает от брызг. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О5-20 | Криостат — Бак 5 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1, 2 л для 1, 2 л |
| КАДАММ ЦТ-О5-40 | Криостат — Бак 5 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1, 2 л для 1, 2 л |
| КАДАММ ЦТ-О5-80 | Криостат — Бак 5 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1, 2 л для 1, 2 л |
Вакуумные насосы · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В15 | Насос вакуумный водокольцевой — рекомендация поставщика для колб до 5 л |
| КАДАММ НС-МХ25 | Насос вакуумный мембранный химстойкий 25 л/мин, 13 мбар — альтернатива без воды |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
РИ-Т вводится в работу за несколько часов силами лаборатории: прибор поставляется в сборе с встроенным вакуум-контролем, из внешней обвязки подключаются насос и охлаждение конденсатора. Ниже — рекомендуемый порядок первого запуска.
Устойчивый стол или вытяжной шкаф; над прибором — запас на ход подъёма (130 мм у РИ-1Т, 150 мм у РИ-2Т) и снятие колбы. Масса брутто 34 кг (РИ-1Т) и 30 кг (РИ-2Т) — переносить вдвоём. Розетка 220 В с заземлением; рядом — место под насос и криостат. Точные габариты — в паспорте.
Снять транспортные фиксаторы, проверить целостность конденсатора, колб и уплотнений PTFE, наличие паспорта. Проверить, что сенсорная панель включается и показывает нулевые уставки.
Испарительная колба 1 или 2 л — на паропривод, приёмная колба того же объёма — под конденсатор. Шлифы чистые и сухие, без смазки: герметичность обеспечивают уплотнения PTFE. Убедиться, что колба свободно входит в баню.
Шланги от криостата КАДАММ ЦТ-О5 или проточной воды — на штуцеры конденсатора: подача снизу, возврат сверху. Для воды и спиртов достаточно +10…+15 °C, для эфира и дихлорметана — −10…−20 °C.
Вакуумный шланг от штуцера прибора — напрямую к насосу КАДАММ НС-МХ25 или НС-В15: внешний контроллер не нужен, давление регулирует встроенный. Выхлоп насоса — в вытяжку.
Залить в баню 3.5 л дистиллированной воды (до +99 °C) или термостойкого масла (до +210 °C) до метки; уровень должен покрывать колбу при опускании и не переливаться — проверить с пустой колбой.
С пустой колбой задать на панели уставку, например 100 мбар, убедиться, что система выходит на неё и удерживает при остановленном насосе без быстрого роста давления. Затем проверить достижение глубокого разрежения — по паспорту 2 мбар для системы.
Загрузить колбу не более чем на половину, задать скорость 80–150 об/мин, температуру бани и давление по таблице кипения растворителя, опустить колбу. По окончании — напуск атмосферы, подъём колбы, слив приёмной колбы.
Обслуживание в процессе эксплуатации
- Сенсорная панель — протирать мягкой салфеткой без растворителей; при работе в перчатках, смоченных растворителем, панель не трогать.
- Вакуум-контроль — при дрейфе показаний — проверка шлангов и уплотнений; калибровка датчика давления по руководству.
- Баня PTFE — смена воды при налёте, для масла — контроль уровня и замена по регламенту; чистка без абразивов и металлических щёток.
- Стекло и уплотнения — мойка колб и конденсатора обычными средствами; осмотр уплотнений PTFE при каждой смене колбы, замена при дрейфе давления.
- Насос — проверка мембраны и клапанов по руководству насоса; при отгонке кислых паров — продувка воздухом после работы.
Преимущества серии
Внешний контроллер и лишний участок вакуумной линии не нужны: точек утечки меньше, рабочее место компактнее.
Давление, температура и скорость задаются и читаются в одном месте; обучение оператора занимает минуты.
Предельное разрежение системы позволяет отгонять ДМСО и ДМФА при температуре продукта ниже +60 °C.
Максимальная температура настольного ряда: скорость отгонки высококипящих не упирается в предел бани.
Термолабильные вещества упариваются при строго заданной температуре бани — без дрейфа на градусы за время длинной отгонки.
Производительность 25 мл/мин сокращает время цикла для серийных проб; по спиртам и ацетону — ещё быстрее.
1 или 2 л — одна и та же автоматика, разная посуда; переход между исполнениями не требует переобучения оператора.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-Т автоматические 1–2 л | КАДАММ РИ-1П | КАДАММ РИ-1К | КАДАММ РИ-1 электроподъём |
|---|---|---|---|---|
| Тип | автоматический, сенсорная панель | герметичный с автоподъёмом | со встроенным конденсатором | настольный, электроподъём |
| Температура / объём | колбы 1 / 2 л · баня до +210 °C | колбы 0.05–2 л | колба 1 л · конденсатор до −40 °C | колба 1 л · баня до +99/180 °C |
| Исполнения | 2 исполнения | 1 исполнение | 1 исполнение | 6 исполнений |
| Привод и особенности | вакуум-контроль · 2 мбар · 25 мл/мин | 20–280 об/мин · реверс · USB | вакуум-контроллер 1–1000 мбар · 725 Вт холода | 0–200/310 об/мин · цифровая индикация |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
