Роторные испарители 1 л с электроподъёмом — настольные, колба 1 л, электроподъём колбы, цифровая индикация: отгонка растворителей под вакуумом, концентрирование, регенерация. 6 исполнений.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии

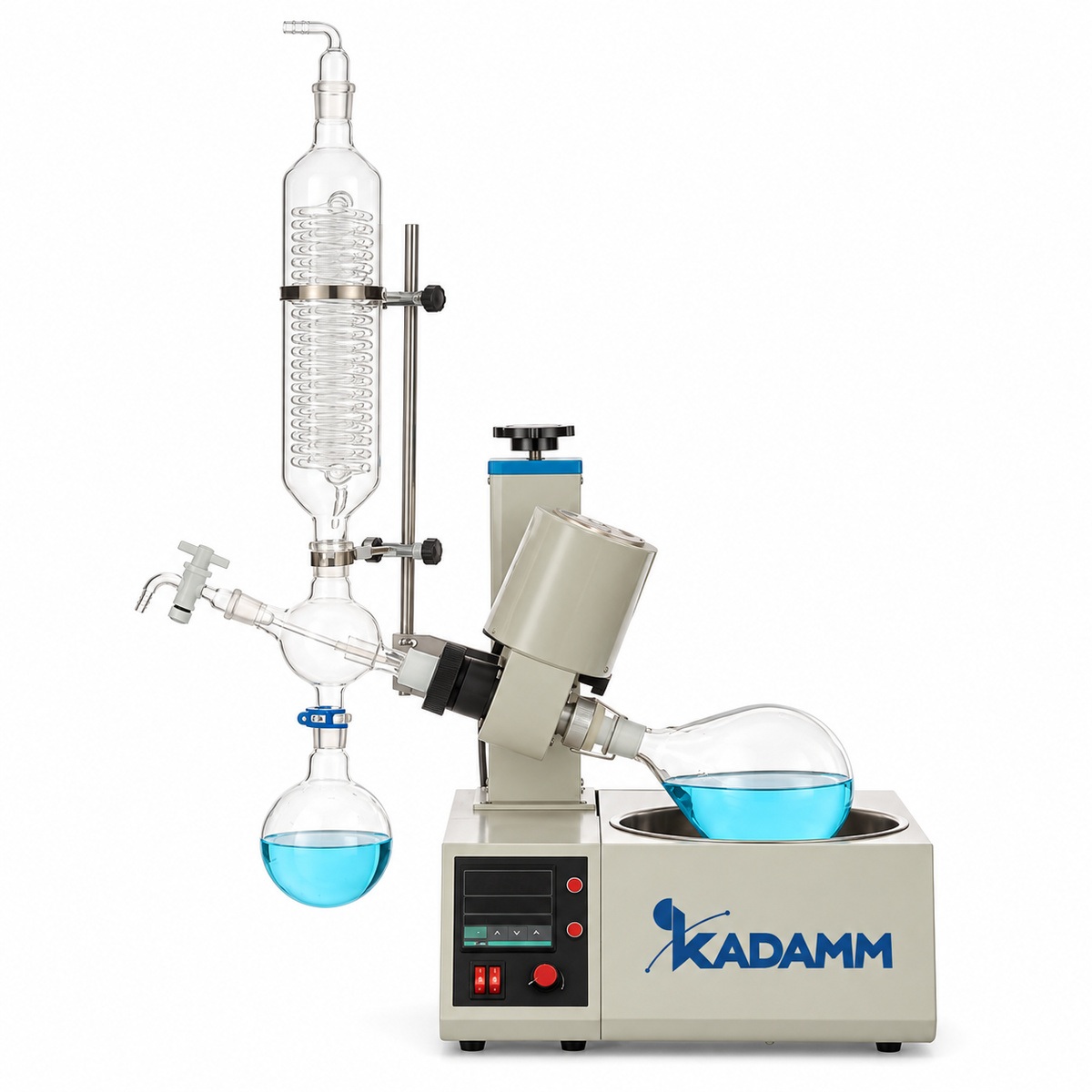

КАДАММ РИ-1 с электроподъёмом — шесть настольных роторных испарителей на колбу 1 л, у которых колба опускается в баню и поднимается кнопкой на приводе: ход 120–170 мм в зависимости от исполнения. Это ряд для лабораторий, где испаритель работает не эпизодически, а весь день: серийная пробоподготовка, синтез с несколькими отгонками в смену, концентрирование фракций после хроматографии. Кроме подъёма исполнения различаются оборотами — 0–120, 0–200 или 10–310 об/мин с реверсом, — индикацией (два цифровых индикатора, LCD, три варианта дисплея у ряда 2) и баней: нагреватели 1000–1300 Вт, вода до +99 °C, у ряда 2 — масло до +180 °C. Конденсатор — вертикальный змеевик 0.15–0.17 м² из стекла 3.3, остаточное давление до −0.098 МПа, масса нетто 11.5–20.5 кг.
Состав ряда: от простого электроподъёма до 310 об/мин
КАДАММ РИ-1Э — исходное исполнение: колба 1 л на шлифе 24#, приёмная 0.5 л, 0–120 об/мин, электроподъём 150 мм, баня 4.5 л с нагревателем 1000 Вт, конденсатор Ø85×450 мм площадью 0.17 м², масса 16 кг. КАДАММ РИ-2Э — то же, но подъём дублирован ручным, баня 6.6 л, масса 16.5 кг. КАДАММ РИ-1Ц и КАДАММ РИ-1Д — платформа с мотором до 200 об/мин, электроподъёмом 120 мм, нагревателем 1200 Вт, баней 6.6 л, приёмной колбой 1 л и массой 20.5 кг; различаются только индикацией: у РИ-1Ц два цифровых индикатора скорости и температуры, у РИ-1Д — LCD-дисплей. КАДАММ РИ-1И — интенсивное исполнение: 10–310 об/мин с реверсом, подъём 170 мм, колба 1 л на шлифе 29#, приёмная 1 л на шлифе 35#, нагреватель 1300 Вт, баня 4.6 л, конденсатор Ø80×370 мм (0.15 м²), масса 11.5 кг; паспортная скорость испарения 23 мл/мин, остаточное давление 400 Па. КАДАММ РИ-1.2 — ряд 2: колба 1 л (опция 2 л), приёмная 1 л на шлифе 35#, 0–200 об/мин, электроподъём с регулируемым ходом 0–150 мм, нагреватель 1200 Вт, баня 2 л из PTFE-алюминиевого композита под воду до +99 °C или масло до +180 °C, конденсатор 0.17 м², производительность около 0.9 л/ч; три варианта индикации A, B, C.
Электроподъём: что даёт кнопка вместо рычага
При десятках отгонок за смену подъём кнопкой сберегает не секунды, а внимание оператора: колба опускается в баню, пока он подключает вакуум, и поднимается одним нажатием, когда содержимое пошло пеной, — обе руки при этом свободны для крана напуска. Глубина погружения задаётся повторяемо: у КАДАММ РИ-1.2 ход регулируется в пределах 0–150 мм, и колба каждый раз входит в баню на одну и ту же величину, что стабилизирует площадь теплообмена и скорость отгонки от пробы к пробе. КАДАММ РИ-2Э добавляет к электроприводу ручной дубль: при отключении питания колбу можно поднять из горячей бани без ожидания, что важно для термолабильных продуктов. Электроподъём не создаёт вакуум и не заменяет контроллер давления — он лишь убирает из цикла ручную операцию, которая повторяется чаще всего.
Обороты, реверс и индикация: чем платят за цифры
Скорость вращения определяет толщину плёнки на стенке колбы и площадь испарения: 60–120 об/мин достаточно для воды и спиртов в колбе 1 л, 150–200 об/мин ускоряют отгонку вязких экстрактов, а диапазон 10–310 об/мин у КАДАММ РИ-1И нужен там, где вместе с высокими оборотами используют реверс — смена направления стряхивает плёнку продукта и корку со стенок при досушивании. Паспортное остаточное давление РИ-1И — 400 Па, то есть 4 мбар: с мембранным насосом это позволяет отгонять ДМФА и ДМСО при водяной бане. Индикация у РИ-1Ц и РИ-1Д — фактическая скорость и температура бани на цифровых индикаторах или LCD; у РИ-1.2 вариант A показывает температуру, B — температуру и скорость, C — LCD с обоими параметрами. Для ведения отгонки по заданному давлению к любому исполнению подключается внешний контроллер КАДАММ ВА-К; встроенного контроллера в этом ряду нет.
Выбор исполнения: по оборотам, дисплею и бане
Нужен электроподъём и больше ничего — КАДАММ РИ-1Э; та же задача, но с ручным дублем на случай отключения питания и баней 6.6 л — КАДАММ РИ-2Э. Требуется видеть фактическую скорость и температуру и работать до 200 об/мин — КАДАММ РИ-1Ц с цифровыми индикаторами или КАДАММ РИ-1Д с LCD. Вязкие остатки, досушивание, глубокий вакуум и минимальная масса на столе — КАДАММ РИ-1И с реверсом и 11.5 кг. Масляная баня до +180 °C, быстрый прогрев бани 2 л с PTFE-покрытием, опция колбы 2 л и выбор дисплея — КАДАММ РИ-1.2. Все исполнения, кроме РИ-1И, — на шлифе 24#; у РИ-1И испарительная колба на шлифе 29#, что учитывают при заказе запасного стекла.
Обвязка одинакова для всего ряда: вакуумный насос КАДАММ НС-В15 (водокольцевой) или КАДАММ НС-МХ25 (мембранный), охлаждение конденсатора криостатом КАДАММ ЦТ-О5 или проточной водой, контроллер КАДАММ ВА-К — по задаче. Если подъём кнопкой не нужен, а важна цена — ряд КАДАММ РИ-1 с ручным подъёмом; если нужны герметичный узел вращения, USB и таймер — КАДАММ РИ-1П; встроенный холод до −40 °C и программы давления — КАДАММ РИ-1К; загрузки больше 0.5 л — КАДАММ РИ-3.
Кому подходит
Электроподъём окупается там, где испаритель загружен весь день и колбы меняются часто. Подразделения, для которых исполнения этого ряда подходят лучше ручных и автоматических соседей серии РИ:
Как выбрать испаритель 1 л с электроподъёмом: исполнение ряда или другая карточка
Шесть исполнений различаются оборотами, дисплеем и баней, а соседние карточки серии — уровнем автоматизации. Найдите свою ситуацию в таблице — строка ведёт на исполнение внутри карточки или на другую карточку.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Испаритель загружен весь день, колбы меняются десятки раз за смену | ✓ КАДАММ РИ-1 электроподъём · вы здесь | Шесть исполнений с подъёмом кнопкой, 0–120…10–310 об/мин, цифровая или LCD-индикация. |
| Нужен только электроподъём, задачи типовые | КАДАММ РИ-1Э → | 0–120 об/мин, баня 4.5 л 1000 Вт, конденсатор 0.17 м², 16 кг. |
| То же плюс страховка при отключении питания | КАДАММ РИ-2Э → | Электроподъём дублирован ручным; баня 6.6 л. |
| Важно видеть фактическую скорость и температуру, до 200 об/мин | КАДАММ РИ-1Ц или РИ-1Д → | Одна платформа 1200 Вт, баня 6.6 л; два цифровых индикатора (Ц) или LCD (Д). |
| Досушивание, вязкие остатки, глубокий вакуум, минимальная масса | КАДАММ РИ-1И → | 10–310 об/мин с реверсом, 400 Па, 23 мл/мин, 11.5 кг. |
| Масляная баня до +180 °C, опция колбы 2 л, выбор дисплея | КАДАММ РИ-1.2 → | Ряд 2: баня 2 л PTFE-алюминий, ход подъёма 0–150 мм, варианты A/B/C, около 0.9 л/ч. |
| Подъём кнопкой не нужен, важна цена и простота | КАДАММ РИ-1 ручной подъём → | Шесть исполнений с рычагом, слайдом или штурвалом, колбы 0.5 и 1 л. |
| Нужны герметичный узел вращения, USB, таймер и бесщёточный привод | КАДАММ РИ-1П → | Колбы 0.05–2 л, 20–280 об/мин с реверсом, автоподъём. |
| Нет криостата и воды; нужны программы давления | КАДАММ РИ-1К → | Встроенный конденсатор до −40 °C и вакуум-контроллер 1–1000 мбар. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-1Э электроподъём колбы | КАДАММ РИ-2Э электро + ручной подъём | КАДАММ РИ-1Ц двойной цифровой дисплей | КАДАММ РИ-1Д LCD-дисплей | КАДАММ РИ-1И интенсивный, 10–310 об/мин | КАДАММ РИ-1.2 исполнения A/B/C по дисплею |
|---|---|---|---|---|---|---|
| Исполнение | электроподъём колбы | электро + ручной подъём | двойной цифровой дисплей | LCD-дисплей | интенсивный, 10–310 об/мин | исполнения A/B/C по дисплею |
| Колба испарительная | 1 л (24#) | 1 л (24#) | 1 л (24#) | 1 л (24#) | 1 л (29#) | 1 л (24#; опция 2 л) |
| Колба приёмная | 0.5 л | 0.5 л | 1 л | 1 л | 1 л (35#) | 1 л (35#) |
| Скорость вращения, об/мин | 0–120 | 0–120 | 0–200 | 0–200 | 10–310, реверс | 0–200 |
| Подъём | колба, электро, 150 мм | электро + ручной, 150 мм | колба, электро, 120 мм | колба, электро, 120 мм | 170 мм | колба, электро, 0–150 мм |
| Мощность нагрева бани, Вт | 1000 | 1000 | 1200 | 1200 | 1300 | 1200 |
| Температура бани | RT–99 | RT–99 | RT–99 | RT–99 | RT–99 | RT–99 / масло RT–180 |
| Конденсатор / площадь | Ø85×450; 0.17 м² | Ø85×450; 0.17 м² | Ø85×430; 0.17 м² | Ø85×430; 0.17 м² | Ø80×370; 0.15 м² | Ø85×400; 0.17 м² |
| Баня | 4.5 л | 6.6 л | 6.6 л | 6.6 л | 4.6 л | 2 л, PTFE-алюминий |
| Габариты (Ш×Г×В), мм | 640×430×(860–1010) | 660×440×(880–1030) | 630×400×(690–810) | 630×400×(690–810) | 600×400×(640–810) | 700×430×810 |
| Масса, кг | 16 | 16.5 | 20.5 | 20.5 | 11.5 | 30 (брутто) |
| Особенности | — | — | индикация скорости и температуры | LCD | испарение 23 мл/мин; вакуум 400 Па | A: цифровой темп.; B: темп.+скорость; C: LCD; ≈0.9 л/ч |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | |||||
| Стекло | боросиликатное GG-17 / 3.3 | |||||
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | |||||
| Питание | 220 В, 50 Гц (110 В — опция) | |||||
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | |||||
Данные производителя КАДАММ. Масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Роторные испарители КАДАММ РИ-1 с электроподъёмом поставляются как низковольтное лабораторное электрооборудование: подтверждается соответствие ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Смачиваемые части — боросиликатное стекло 3.3 (GG-17) и PTFE. Электропривод подъёма и мотор вращения — стандартного исполнения, ряд не является взрывозащищённым: для легковоспламеняющихся растворителей во взрывоопасной зоне предназначен КАДАММ РИ-1Ex с ручным подъёмом. В обычной лаборатории испаритель ставят в вытяжной шкаф или под вытяжной зонт, выхлоп насоса выводят в вытяжку.
- Электробезопасность — питание 220 В, 50 Гц; нагреватели 1000–1300 Вт плюс приводы — розетка с заземлением на линии 16 А.
- Термическая защита — цифровая уставка температуры бани; масло до +180 °C — только у РИ-1.2, заливать в холодную баню, работать с крышкой.
- Вакуумная безопасность — стекло 3.3 и уплотнения PTFE рассчитаны на −0.098 МПа; РИ-1И — на 400 Па; напуск атмосферы штатным краном.
- Механическая безопасность подъёма — электроподъём останавливается в крайних положениях; у РИ-2Э — ручной дубль для аварийного подъёма.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.
Класс защиты корпуса, точность термостатирования масляной бани РИ-1.2 и допустимость колбы 2 л для конкретной поставки — в паспорте; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Колба 2 л вместо 1 л | Испарительная и приёмная колбы 2 л для исполнений на 1 л (где предусмотрено паспортом). |
| Масляная баня до +180/+210 °C | Термомасло вместо воды для высококипящих растворителей. |
| Прозрачная крышка бани | Снижает испарение теплоносителя и защищает от брызг. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О5-20 | Криостат — Бак 5 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л для 1 л |
| КАДАММ ЦТ-О5-40 | Криостат — Бак 5 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л для 1 л |
| КАДАММ ЦТ-О5-80 | Криостат — Бак 5 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л для 1 л |
Вакуумные насосы · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В15 | Насос вакуумный водокольцевой — рекомендация поставщика для колб до 5 л |
| КАДАММ НС-МХ25 | Насос вакуумный мембранный химстойкий 25 л/мин, 13 мбар — альтернатива без воды |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
Испаритель с электроподъёмом вводится в работу за несколько часов силами лаборатории: прибор поставляется в сборе, подключаются вакуумный насос и охлаждение конденсатора. Порядок действий при первом запуске:
Стол или вытяжной шкаф глубиной не менее 450 мм. Ширина — от 600 мм (РИ-1И) до 700 мм (РИ-1.2), высота с поднятой колбой — до 1010 мм у РИ-1Э и 1030 мм у РИ-2Э; сверху нужен запас на снятие колбы. Масса нетто 11.5–20.5 кг, брутто РИ-1.2 — 30 кг. Розетка 220 В с заземлением.
Снять транспортные фиксаторы привода и механизма подъёма, проверить конденсатор, колбы, уплотнения, комплектность и паспорт. Включить прибор без колбы и прогнать подъём вверх-вниз по всему ходу.
Испарительную колбу посадить на паропровод (шлиф 24#, у РИ-1И — 29#), приёмную — под конденсатор (35# у РИ-1И и РИ-1.2). Шлифы чистые и сухие, без смазки. Опустить колбу кнопкой и убедиться, что она не касается стенок бани.
Шланги от криостата КАДАММ ЦТ-О5 или водопровода — на штуцеры конденсатора: подача в нижний, возврат из верхнего, чтобы змеевик заполнялся без воздушных пробок. Закрепить хомутами.
Вакуумный шланг от насоса КАДАММ НС-В15 или НС-МХ25 — к штуцеру конденсатора; для ведения по уставке включить в линию контроллер КАДАММ ВА-К. Для РИ-1И с его 400 Па — мембранный насос. Выхлоп насоса — в вытяжку.
Дистиллированная вода до метки: 4.5 л у РИ-1Э, 6.6 л у РИ-2Э, РИ-1Ц и РИ-1Д, 4.6 л у РИ-1И, 2 л у РИ-1.2. Масло — только у РИ-1.2, в холодную баню. Уровень проверить с опущенной пустой колбой.
У РИ-1.2 выставить ход 0–150 мм так, чтобы колба погружалась на две трети высоты жидкости в ней. У остальных исполнений проверить, что в нижнем положении колба не упирается в дно бани.
С пустой колбой включить насос, перекрыть кран напуска, убедиться, что давление не растёт при остановленном насосе. Затем загрузить колбу не более чем на половину, задать 60–100 об/мин, баню +40…+50 °C, опустить колбу кнопкой и плавно открыть вакуум.
Обслуживание в процессе эксплуатации
- Механизм подъёма — содержать направляющие чистыми от брызг теплоносителя; при появлении рывков — осмотр по руководству, смазка только рекомендованная.
- Уплотнения PTFE — осмотр при каждой смене колбы; замена при падении достижимого разрежения — особенно у РИ-1И с его 400 Па.
- Баня — смена воды при налёте; масло у РИ-1.2 — контроль уровня и замена по регламенту; PTFE-покрытие бани чистить без абразивов.
- Стекло — мойка обычными средствами; сколы на шлифах 24#/29#/35# — замена колбы; запасное стекло РИ-1И заказывать под 29# и 35#.
- Индикация — сверять показания температуры бани с контрольным термометром раз в квартал; расхождение — повод для калибровки.
Преимущества серии
Колба меняется десятки раз за смену без усилия и без отвлечения от соседней операции; при вспенивании — одно нажатие.
От простого РИ-1Э до РИ-1И с реверсом и РИ-1.2 с маслом: выбор по оборотам, дисплею и бане без смены платформы.
Регулируемый ход 0–150 мм у РИ-1.2 и фиксированный электроподъём у остальных дают одну и ту же площадь теплообмена от пробы к пробе.
РИ-1И стряхивает плёнку и корку со стенок; вакуум 4 мбар доводит продукт до сухого остатка.
Фактическая скорость и температура бани на индикаторах или LCD — режим воспроизводится по записи.
РИ-2Э поднимает колбу из горячей бани и при отключении питания — термолабильный продукт не остаётся в бане без вращения и вакуума.
Криостат ЦТ-О5, насосы НС-В15 и НС-МХ25, контроллер ВА-К подбираются под колбу 1 л в конфигураторе и добавляются в ту же заявку.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-1 электроподъём | КАДАММ РИ-1 ручной подъём | КАДАММ РИ-1П | КАДАММ РИ-3/5 основной ряд |
|---|---|---|---|---|
| Тип | настольный, электроподъём | настольный, ручной подъём | герметичный с автоподъёмом | лабораторный 3–6 л |
| Температура / объём | колба 1 л · баня до +99/180 °C | колбы 0.5–1 л · баня до +99/180 °C | колбы 0.05–2 л | колбы 3 / 5 / 6 л · баня до +180 °C |
| Исполнения | 6 исполнений | 6 исполнений | 1 исполнение | 8 исполнений, Ex для 3 и 5 л |
| Привод и особенности | 0–200/310 об/мин · цифровая индикация | 0–120/200 об/мин · конденсатор 0.12–0.17 м² | 20–280 об/мин · реверс · USB | 0–200 об/мин · конденсатор 0.26–0.5 м² |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
