Роторный испаритель взрывозащищённый 1 л — Ex-мотор для работы с ЛВЖ, баня до +180 °C: отгонка растворителей под вакуумом, концентрирование, регенерация. 1 исполнение; Ex — 1.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии

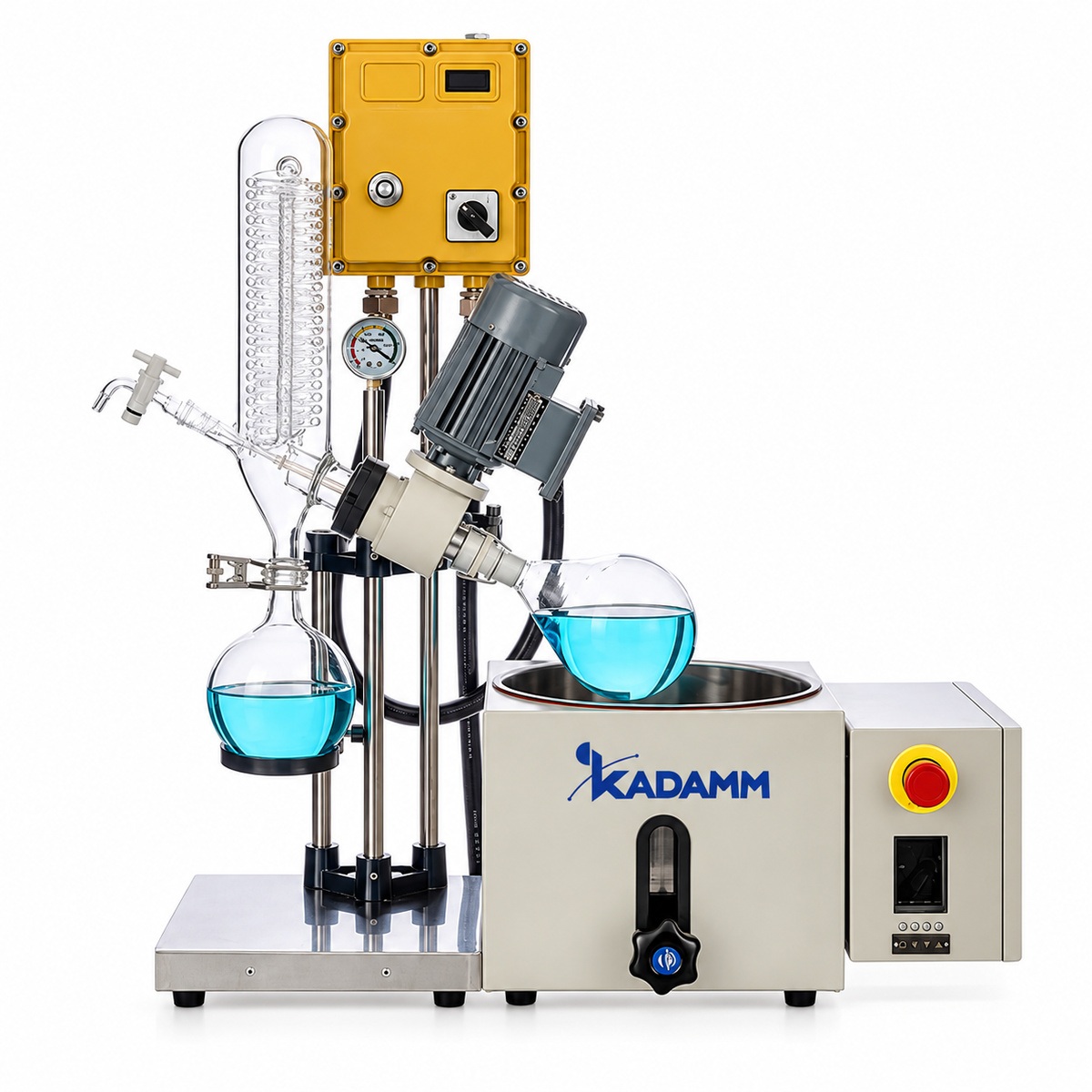

КАДАММ РИ-1Ex — роторный испаритель на колбу 1 л во взрывозащищённом исполнении: привод вращения выполнен на Ex-моторе мощностью 40 Вт, а механика подъёма — ручная, без электроприводов в зоне работы с легковоспламеняющимися жидкостями. Стеклянная часть та же, что у стандартных настольных исполнений серии РИ: испарительная колба 1 л на шлифе 24#, приёмная колба 1 л на шлифе 35#, вертикальный конденсатор Ø85×430 мм площадью 0.17 м². Баня 6.6 л с нагревателем 1000 Вт работает до +180 °C и поднимается к колбе на 200 мм. Прибор на стойке занимает 750×360 мм при высоте 1060 мм и весит 32 кг; разрежение — до −0.098 МПа.
Взрывозащищённый привод 40 Вт: что именно защищено
Роторный испаритель отгоняет растворитель, то есть по определению создаёт рядом с собой пары — при разгерметизации шлифа, при напуске атмосферы, при сливе приёмной колбы. Если растворитель относится к ЛВЖ (эфир, ацетон, гексан, спирты, этилацетат), источником воспламенения в обычном приборе становится электродвигатель привода: щётки, коллектор, контакты выключателя. В РИ-1Ex привод вращения 0–120 об/мин построен на Ex-моторе 40 Вт — двигателе во взрывозащищённом исполнении, у которого искрящие узлы либо отсутствуют, либо заключены в оболочку, исключающую передачу воспламенения в окружающую среду. Ручной подъём бани дополняет решение: в зоне, где присутствуют пары, нет второго электропривода. Полная маркировка взрывозащиты Ex и состав защищённой электрической части — в паспорте конкретной поставки, уточняйте у менеджера.
Баня 6.6 л до +180 °C и подъём бани на 200 мм
Баня объёмом 6.6 л с нагревателем 1000 Вт работает и на воде, и на термостойком масле до +180 °C. Масло нужно не для нагрева продукта, а для запаса между температурой бани и температурой кипения растворителя при выбранном давлении — от этого запаса зависит скорость отгонки. Для ЛВЖ характерны низкие температуры кипения, поэтому большинство задач РИ-1Ex решает на воде при +40…+60 °C; масло востребовано при отгонке толуола и высококипящих компонентов смесей. Подъём выполнен по схеме «баня к колбе»: колба и конденсатор остаются неподвижными на стойке, а баня поднимается на 200 мм ручным механизмом — шланги охлаждения и вакуума не изгибаются при каждом цикле, что важно для герметичности при работе с ЛВЖ.
Стекло и вакуум: те же 0.17 м², что у стандартного РИ-1
Конденсатор Ø85×430 мм площадью 0.17 м² и колбы на стандартных шлифах 24# и 35# — это стекло серии РИ-1, поэтому запасные колбы, переходники и уплотнения PTFE совместимы по шлифам со стандартными исполнениями (взаимозаменяемость конкретных позиций уточняйте при заказе). Разрежение до −0.098 МПа обеспечивают уплотнения PTFE без смазки шлифов; боросиликатное стекло 3.3 стойко к органическим растворителям, кислотам и солевым растворам. Скорость вращения 0–120 об/мин соответствует классическим настольным испарителям: этого достаточно для колбы 1 л при загрузке до 0.5 л.
Требования к месту установки и обвязке
Взрывозащищённый испаритель — часть взрывобезопасной системы, а не самостоятельная гарантия безопасности. Помещение или вытяжной шкаф, где стоит прибор, должны быть классифицированы как взрывоопасная зона в соответствии с проектом; электропитание бани и привода подводится по правилам для такой зоны; вакуумный насос либо выбирается во взрывозащищённом исполнении, либо выносится за пределы зоны — водокольцевой насос допускает вынос по длинному шлангу; криостат также размещается вне зоны. Заземление корпуса и стойки обязательно: статический заряд при вращении колбы — самостоятельный источник воспламенения. Подбор Ex-версий обвязки — уточняйте у менеджера.
Ряд Ex: от 1 до 50 л
Карточка описывает один артикул — КАДАММ РИ-1Ex. Взрывозащищённые исполнения на большие объёмы выпускаются в других карточках: КАДАММ РИ-3Ex и РИ-5Ex (3 и 5 л, Ex-мотор 40 Вт) — в РИ-3; КАДАММ РИ-10Ex, РИ-20Ex, РИ-50Ex (Ex-моторы 120–180 Вт) — в РИ-10; с электроподъёмом колбы во взрывозащищённом исполнении — РИ-А 5–20 л. Если взрывоопасной зоны в лаборатории нет, стандартные настольные исполнения на 1 л — РИ-1 с ручным подъёмом и РИ-1 с электроподъёмом.
Кому подходит
РИ-1Ex выбирают там, где отгонка ЛВЖ ведётся в помещениях, классифицированных как взрывоопасная зона, и где обычный электропривод недопустим. Подразделения и задачи, для которых прибор предназначен:
Как выбрать взрывозащищённый роторный испаритель: РИ-1Ex или другое исполнение
Сначала — есть ли в лаборатории классифицированная взрывоопасная зона: если да, выбор идёт внутри ряда Ex по объёму колбы; если нет, стандартные исполнения дадут больше автоматики за те же деньги. Ответьте на вопросы ниже.
| Ваша задача | Подходит | Почему |
|---|---|---|
| ЛВЖ во взрывоопасной зоне, партии до 0.5 л за загрузку | ✓ КАДАММ РИ-1Ex · вы здесь | Ex-мотор 40 Вт, ручной подъём бани, стандартное стекло серии РИ-1, баня до +180 °C. |
| Взрывоопасная зона, партии 1.5–2.5 л | КАДАММ РИ-3Ex / РИ-5Ex → | Колбы 3 и 5 л с фланцем Ø50, конденсатор 0.26 м², Ex-мотор 40 Вт, баня 2000 Вт до +180 °C. |
| Взрывоопасная зона, партии 5–25 л | КАДАММ РИ-10Ex / РИ-20Ex / РИ-50Ex → | Напольные испарители с тройным конденсатором 0.51–1.44 м² и Ex-моторами 120–180 Вт. |
| Взрывоопасная зона и электроподъём колбы на 10 и 20 л | КАДАММ РИ-А10Ex / РИ-А20Ex → | Взрывозащищённые привод и подъём 120 Вт, клапаны стекло + PTFE. |
| Зоны нет: та же механика 1 л с ручным подъёмом | КАДАММ РИ-1 ручной подъём → | Шесть исполнений 0.5–1 л с минимумом электроники; с электроподъёмом — РИ-1Э. |
| Зоны нет, отгоняете эфир и дихлорметан без криостата | КАДАММ РИ-1К → | Встроенный конденсатор до −40 °C и вакуум-контроллер 1–1000 мбар. |
| Зоны нет, нужна автоматика и масло до +210 °C | КАДАММ РИ-Т → | Сенсорная панель, встроенный вакуум-контроль, колбы 1 и 2 л. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-1Ex взрывозащищённый |
|---|---|
| Исполнение | взрывозащищённый |
| Колба испарительная | 1 л (24#) |
| Колба приёмная | 1 л (35#) |
| Скорость вращения, об/мин | 0–120 |
| Подъём | баня, 200 мм |
| Мощность нагрева бани, Вт | 1000 |
| Температура бани | RT–180 |
| Конденсатор / площадь | Ø85×430; 0.17 м² |
| Баня | 6.6 л |
| Габариты (Ш×Г×В), мм | 750×360×1060 |
| Масса, кг | 32 |
| Особенности | Ex-мотор 40 Вт |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) |
| Стекло | боросиликатное GG-17 / 3.3 |
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) |
| Питание | 220 В, 50 Гц (110 В — опция) |
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) |
Данные производителя КАДАММ. Масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, взрывозащита и документы
Роторный испаритель КАДАММ РИ-1Ex поставляется как лабораторное электрооборудование во взрывозащищённом исполнении. Подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; продукция выпускается в системе менеджмента качества ISO 9001. Для оборудования, применяемого во взрывоопасных средах, действует ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» — подтверждение соответствия, маркировка взрывозащиты и область применения указываются в паспорте конкретной поставки; уточняйте у менеджера.
Контактирующие со средой части — боросиликатное стекло 3.3 (GG-17) и PTFE, рассчитанные на разрежение до −0.098 МПа и стойкие к органическим растворителям, кислотам и солевым растворам. Взрывозащищённое исполнение относится к электрической части прибора; безопасность рабочего места в целом обеспечивается классификацией зоны, заземлением, вентиляцией и выбором обвязки — насоса и криостата — в исполнении, допустимом для зоны, либо их выносом за её пределы.
- Взрывозащита — Ex-мотор привода 40 Вт; полная маркировка Ex и сертификат — в паспорте поставки, уточняйте у менеджера.
- Электробезопасность — питание 220 В, 50 Гц; нагреватель бани 1000 Вт; подключение по правилам для взрывоопасной зоны, заземление корпуса и стойки обязательно.
- Термическая защита — баня с контролем температуры; при работе на масле до +180 °C — крышка бани и защита от брызг; температура масла ниже температуры вспышки.
- Вакуумная безопасность — стекло 3.3 и уплотнения PTFE рассчитаны на полный вакуум; напуск атмосферы — штатным краном, медленно, чтобы не выбросить пары.
- Документы в поставке — паспорт с маркировкой взрывозащиты, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты — по запросу.
Класс и маркировка взрывозащиты, допустимые категории зон и данные защищённой электрической части — только по паспорту конкретной поставки; уточняйте у менеджера до выбора места установки.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Колба 2 л вместо 1 л | Испарительная и приёмная колбы 2 л для исполнений на 1 л (где предусмотрено паспортом). |
| Масляная баня до +180/+210 °C | Термомасло вместо воды для высококипящих растворителей. |
| Прозрачная крышка бани | Снижает испарение теплоносителя и защищает от брызг. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О5-20 | Криостат — Бак 5 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л для 1 л |
| КАДАММ ЦТ-О5-40 | Криостат — Бак 5 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л для 1 л |
| КАДАММ ЦТ-О5-80 | Криостат — Бак 5 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 1 л для 1 л |
Вакуумные насосы · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В15 | Насос вакуумный водокольцевой — рекомендация поставщика для колб до 5 л |
| КАДАММ НС-МХ25 | Насос вакуумный мембранный химстойкий 25 л/мин, 13 мбар — альтернатива без воды |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
РИ-1Ex вводится в работу после того, как место установки согласовано с классификацией зоны и подведено питание по правилам для неё. Сборка стеклянной части и обвязки выполняется силами лаборатории; ниже — рекомендуемый порядок.
Проверить, что помещение или вытяжной шкаф классифицированы как взрывоопасная зона и что маркировка Ex прибора по паспорту допускает работу в ней. Габариты 750×360×1060 мм, масса 32 кг; сверху — запас на снятие колбы и конденсатора.
Подключение 220 В, 50 Гц выполняется по правилам для взрывоопасной зоны силами электротехнического персонала; корпус и стойка заземляются — статический заряд от вращающейся колбы должен стекать.
Снять транспортные фиксаторы, проверить целостность конденсатора, колб, уплотнений PTFE, механизма подъёма бани и наличие паспорта с маркировкой взрывозащиты.
Испарительная колба 1 л — на шлиф 24# паропровода, приёмная колба 1 л — на шлиф 35# конденсатора. Шлифы чистые и сухие, без смазки: герметичность обеспечивают уплотнения PTFE.
Вакуумный насос — во взрывозащищённом исполнении в зоне или стандартный за её пределами по длинному шлангу (водокольцевой КАДАММ НС-В15 допускает вынос); криостат КАДАММ ЦТ-О5 — вне зоны. Контроллер вакуума КАДАММ ВА-К — вне зоны, в разрыве вакуумной линии. Подбор Ex-обвязки — уточняйте у менеджера.
Шланги хладагента — на штуцеры конденсатора (подача снизу, возврат сверху); вакуумный шланг — от штуцера конденсатора через контроллер к насосу. Выхлоп насоса — в вытяжку, а не в помещение.
Залить в баню 6.6 л дистиллированной воды или термостойкого масла (до +180 °C) до метки; уровень должен покрывать колбу при подъёме бани на 200 мм и не переливаться — проверить с пустой колбой.
С пустой колбой задать давление, например 100 мбар, и убедиться, что при остановленном насосе оно не растёт быстро. Затем загрузить колбу не более чем на половину, задать 60–100 об/мин, поднять баню, вести отгонку; по окончании — медленный напуск атмосферы, опускание бани, слив приёмной колбы.
Обслуживание в процессе эксплуатации
- Взрывозащищённый привод — осмотр оболочки и кабельных вводов по регламенту руководства; вскрытие и ремонт — только уполномоченным персоналом, иначе маркировка Ex теряет силу.
- Заземление — периодическая проверка контакта заземления корпуса и стойки — статическое электричество на вращающемся стекле.
- Уплотнения PTFE — осмотр при каждой смене колбы, замена при дрейфе давления; смазка шлифов не применяется.
- Баня — смена воды при налёте, для масла — контроль уровня, замена по регламенту; чистка без абразивов, температура масла ниже его температуры вспышки.
- Стекло и насос — мойка колб и конденсатора обычными средствами; проверка насоса по его руководству, продувка после кислых паров.
Преимущества серии
Ex-мотор 40 Вт исключает искрение как источник воспламенения — обычный испаритель в классифицированной зоне применять нельзя.
Подъём бани ручной: единственный электропривод — взрывозащищённый двигатель вращения 40 Вт; исполнение нагревателя бани и полная маркировка Ex — в паспорте.
Поднимается баня, а не колба — шланги вакуума и охлаждения не работают на изгиб, герметичность стабильна.
Колбы 24#/35# и конденсатор 0.17 м² — те же, что у стандартного РИ-1; запасные части не требуют особого исполнения.
Баня 6.6 л на 1000 Вт закрывает и низкокипящие ЛВЖ на воде, и толуол с высококипящими на масле.
Разрежение до −0.098 МПа с уплотнениями PTFE — низкая температура продукта при отгонке, меньше паров при напуске атмосферы.
При росте объёмов — те же принципы в исполнениях 3, 5, 10, 20 и 50 л; методика переносится без смены подхода к безопасности.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-1Ex | КАДАММ РИ-1 ручной подъём | КАДАММ РИ-3/5 основной ряд | КАДАММ РИ-10…50 основной ряд |
|---|---|---|---|---|
| Тип | взрывозащищённый | настольный, ручной подъём | лабораторный 3–6 л | напольный 10–50 л |
| Температура / объём | колба 1 л · баня до +180 °C | колбы 0.5–1 л · баня до +99/180 °C | колбы 3 / 5 / 6 л · баня до +180 °C | колбы 10–50 л · баня 3–8 кВт |
| Исполнения | 1 исполнение | 6 исполнений | 8 исполнений, Ex для 3 и 5 л | стандартное / Ex |
| Привод и особенности | Ex-мотор 40 Вт | 0–120/200 об/мин · конденсатор 0.12–0.17 м² | 0–200 об/мин · конденсатор 0.26–0.5 м² | 0–120 об/мин · тройной конденсатор до 1.44 м² |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
