Роторные испарители 10–50 л с тройным конденсатором — напольные, колбы 10–50 л, вертикальный тройной конденсатор: отгонка растворителей под вакуумом, концентрирование, регенерация. 7 исполнений; Ex — 3.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии

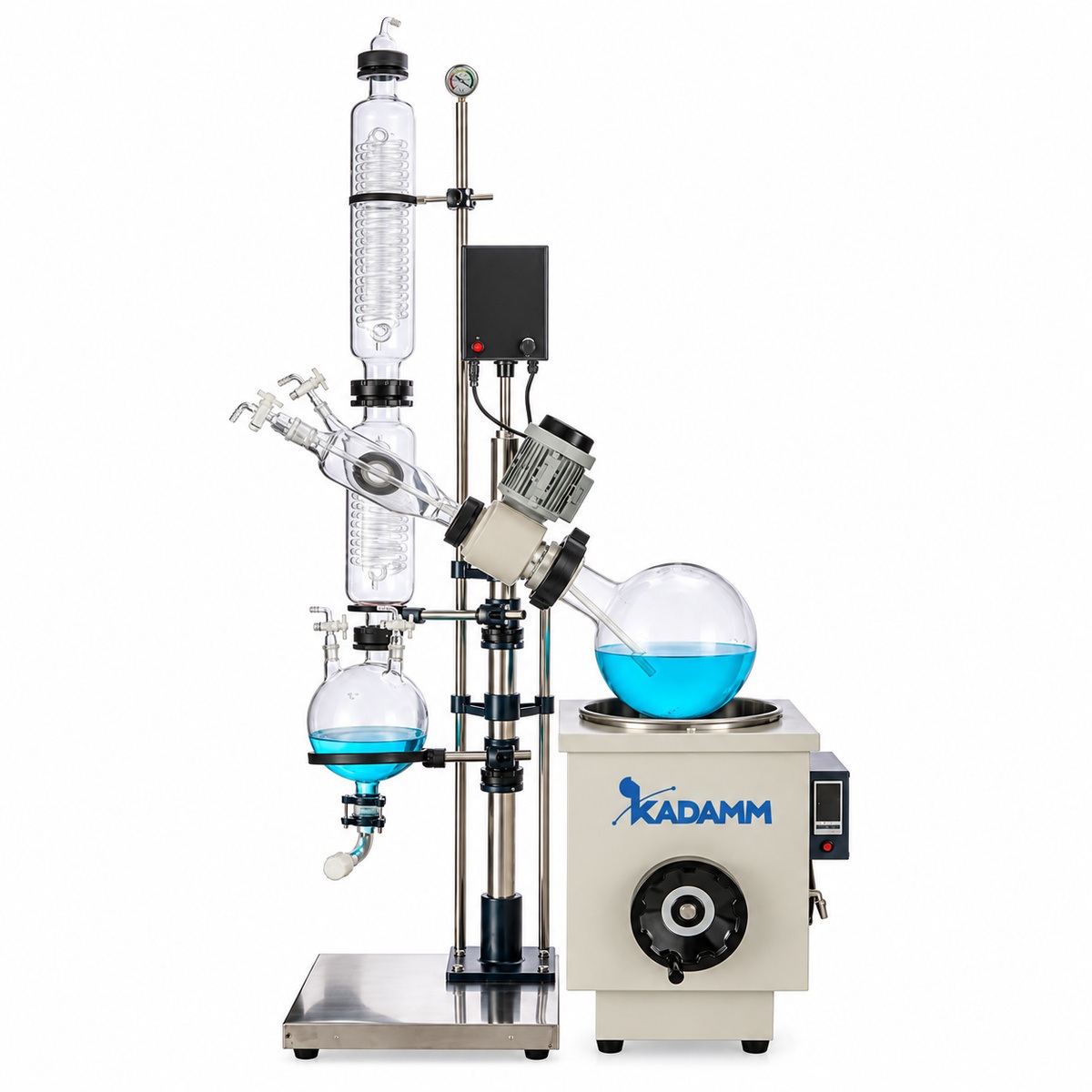

КАДАММ РИ-10 — напольный ряд роторных испарителей на колбы 10, 20, 30 и 50 л для пилотных партий, укрупнённой пробоподготовки и регенерации растворителей. Главный конструктивный признак ряда — вертикальный тройной конденсатор: главный и вспомогательный змеевики суммарной площадью от 0.51 м² у колбы 10 л до 1.44 м² у колбы 50 л. Приёмные колбы 5–20 л с нижним сливом, подъём бани штурвалом на 180 мм, вращение 0–120 об/мин, баня 3–8 кВт на воде или масле до +180 °C, рабочий вакуум до −0.098 МПа. Стекло — боросиликатное GG-17, уплотнения — PTFE. В карточке семь исполнений: четыре стандартных объёма и три взрывозащищённых — на 10, 20 и 50 л.
Состав ряда: четыре объёма и три исполнения Ex
КАДАММ РИ-10 — колба 10 л на фланце Ø95, приёмная колба 5 л, конденсатор Ø120×620 + Ø135×475 мм площадью 0.51 м², баня 21 л с нагревателем 3000 Вт; габариты 930×560×1910 мм, масса 74 кг. КАДАММ РИ-20 — колба 20 л (Ø95), приёмная 10 л, конденсатор Ø130×700 + Ø160×530 мм (0.95 м²), баня 41 л и 5000 Вт; 1000×600×2130 мм, 88.5 кг. КАДАММ РИ-30 — колба 30 л на фланце Ø125, приёмная 20 л, конденсатор 160×840 + 160×530 мм, баня из нержавеющей стали 500×280 мм с нагревателем 8000 Вт от сети 380 В, клапан слива Ø60, вращение 0–110 об/мин; 1520×620×2470 мм, 179 кг брутто. КАДАММ РИ-50 — колба 50 л (Ø125), приёмная 20 л, конденсатор Ø160×835 + Ø160×530 мм (1.44 м²), баня 76 л и 8000 Вт (380 В); 1330×730×2340 мм, 119.5 кг. Взрывозащищённые КАДАММ РИ-10Ex, РИ-20Ex и РИ-50Ex повторяют колбы, конденсаторы и бани своих объёмов, но комплектуются Ex-двигателем 120 Вт (10 и 20 л) или 180 Вт (50 л) и взрывозащищённым преобразователем; транспортная масса — 116, 143 и 195 кг соответственно.
Тройной конденсатор: площадь как производительность
У роторного испарителя скорость отгонки ограничивает не мощность бани, а то, сколько пара успевает сконденсироваться: пар, не отдавший теплоту хладагенту, уходит в насос и дальше в вытяжку. Поэтому в ряду РИ-10 вместе с колбой растёт и поверхность конденсации: 0.51 м² на 10 л, 0.95 м² на 20 л, 1.44 м² на 50 л. Две секции — главный змеевик над колбой и вспомогательный на выходе к вакуумному штуцеру — включены последовательно: вспомогательная секция дожимает остаток пара, прошедший главную при высокой скорости отгонки, и именно она удерживает растворитель в приёмной колбе, когда баня работает на полной мощности. Хладагент подаётся через штуцеры 16 мм от криостата или из водопровода: для воды, спиртов и ацетона при бане до +60 °C достаточно проточной воды +10…+15 °C, для дихлорметана, эфира, гексана и дорогих растворителей нужен криостат КАДАММ ЦТ-О10…ЦТ-О50 по объёму колбы — подбор в блоке «Что докупить к испарителю».
Приёмная колба со сливом и баня на штурвале
Приёмные колбы 5, 10 и 20 л оснащены нижним сливом: дистиллят сливается в тару через кран, без снятия с прибора колбы массой в десятки килограммов и без разборки паропровода — достаточно кратковременно напустить атмосферу в приёмник. У КАДАММ РИ-30 слив выполнен клапаном Ø60 под быстрый отбор 20 л. Заводская опция «Двойной сборник дистиллята» добавляет вторую приёмную колбу с клапанами PTFE: одна наполняется, вторая сливается, отгонка не прерывается. Баня поднимается и опускается штурвалом на 180 мм — испарительная колба остаётся закреплённой на фланце Ø95 или Ø125, ходит только баня. Такая схема не требует электропривода подъёма, а у Ex-исполнений это ещё и одним электрическим узлом меньше во взрывоопасной зоне. Баня работает на воде или масле до +180 °C с точностью ±1 °C, чего хватает для отгонки толуола, ксилола, бутанола и ДМФА при умеренном вакууме без предельного разрежения.
Как выбрать объём: партия, производительность, площадь
Рабочая загрузка испарительной колбы — не более половины номинала, для вспенивающихся растворов — около трети. Отсюда ориентиры: колба 10 л — партии 3–5 л, 20 л — 7–10 л, 30 л — 10–15 л, 50 л — 17–25 л. Если партия меньше, но отгонок за смену много, имеет смысл взять объём на ступень выше: конденсатор старшего исполнения (0.95 м² вместо 0.51 м²) быстрее закончит каждую загрузку, а баня 5000 Вт против 3000 Вт быстрее вернёт температуру после залива холодного продукта. Исполнения 30 и 50 л питаются от трёхфазной сети 380 В при мощности нагрева 8000 Вт и весят 120–180 кг — их место планируют заранее: высота стойки 2340–2470 мм, под потолком нужен запас на снятие конденсатора. Для помещений с обычной однофазной сетью и потолком около 2.5 м практичнее КАДАММ РИ-10 и РИ-20 высотой 1910 и 2130 мм.
Ex-исполнения и соседние ряды
КАДАММ РИ-10Ex, РИ-20Ex и РИ-50Ex предназначены для отгонки легковоспламеняющихся растворителей во взрывоопасных зонах: взрывозащищённый двигатель вращения 120 или 180 Вт и взрывозащищённый преобразователь; маркировка взрывозащиты и допустимый класс зоны указаны в паспорте — уточняйте у менеджера; насос и криостат, стоящие в той же зоне, подбираются в исполнении Ex. Ряд РИ-10 — самый простой по электрике из напольных: штурвал вместо привода подъёма, регулятор оборотов и терморегулятор бани, ничего лишнего. Если нужны частотный привод, баня из нержавеющей стали SUS304 и паспортная производительность в литрах в час — смотрите ряд 2 и двойную конденсацию КАДАММ РИ-10.2; если важен электроподъём колбы кнопкой и фланцевые клапаны стекло + PTFE вместо кранов — КАДАММ РИ-А на 5–20 л и РИ-А на 50–100 л. Для партий до 3 л остаются лабораторные КАДАММ РИ-3 на 3–6 л.
Кому подходит
РИ-10 выбирают там, где объём партии вырос за пределы лабораторной колбы, а автоматика подъёма и дисплеи не нужны: простая механика, большой конденсатор и приёмная колба со сливом. Типовые подразделения и задачи:
Как выбрать напольный роторный испаритель 10–50 л: объём и исполнение
В карточке четыре объёма колбы и три взрывозащищённых исполнения; рядом — ряд 2 с частотным приводом и ряд РИ-А с электроподъёмом колбы. Ответьте на вопросы ниже — и станет ясно, какое исполнение заказывать.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Партии 3–5 л, однофазная сеть, потолок около 2.5 м | КАДАММ РИ-10 → | Колба 10 л, конденсатор 0.51 м², баня 3000 Вт; самое компактное исполнение ряда — 74 кг, высота 1910 мм. |
| Партии 7–10 л и максимум производительности без 380 В | КАДАММ РИ-20 → | Колба 20 л, конденсатор 0.95 м², баня 5000 Вт; 88.5 кг, высота 2130 мм. |
| Партии 10–15 л, есть трёхфазная сеть | КАДАММ РИ-30 → | Колба 30 л на фланце Ø125, баня 8000 Вт (380 В) из нержавеющей стали, клапан слива Ø60; 0–110 об/мин. |
| Партии 17–25 л, регенерация растворителей в объёме | КАДАММ РИ-50 → | Колба 50 л, конденсатор 1.44 м², приёмная колба 20 л, баня 76 л и 8000 Вт (380 В). |
| ЛВЖ во взрывоопасной зоне | КАДАММ РИ-10Ex / РИ-20Ex / РИ-50Ex → | Ex-двигатель 120/180 Вт и взрывозащищённый преобразователь; колбы и конденсаторы — как у стандартных объёмов. |
| Нужна простая напольная механика: штурвал, тройной конденсатор, слив приёмной колбы | ✓ КАДАММ РИ-10 (эта карточка) · вы здесь | Минимум электроники, стекло GG-17 и PTFE, четыре объёма и Ex — самая простая конструкция среди напольных рядов. |
| Нужны частотный привод, бани SUS304 и паспортная производительность в л/ч | КАДАММ РИ-10.2 → | Ряд 2 со штурвалом и ДК с двойной конденсацией, электроподъёмом и LCD; масло до +260 °C под заказ. |
| Смена колб кнопкой, клапаны стекло + PTFE вместо кранов | КАДАММ РИ-А → | Электроподъём колбы 130–200 мм на 5–20 л; на 50–100 л — РИ-А 50–100 л с автоналивом бани. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-10 10 л | КАДАММ РИ-20 20 л | КАДАММ РИ-30 30 л | КАДАММ РИ-50 50 л | КАДАММ РИ-10Ex 10 л, взрывозащищённый | КАДАММ РИ-20Ex 20 л, взрывозащищённый | КАДАММ РИ-50Ex 50 л, взрывозащищённый |
|---|---|---|---|---|---|---|---|
| Исполнение | 10 л | 20 л | 30 л | 50 л | 10 л, взрывозащищённый | 20 л, взрывозащищённый | 50 л, взрывозащищённый |
| Колба испарительная | 10 л (Ø95 фланец) | 20 л (Ø95) | 30 л (Ø125) | 50 л (Ø125) | 10 л (Ø95) | 20 л (Ø95) | 50 л (Ø125) |
| Колба приёмная | 5 л | 10 л | 20 л | 20 л | 5 л | 10 л | 20 л |
| Скорость вращения, об/мин | 0–120 | 0–120 | 0–110 | 0–120 | 0–120 | 0–120 | 0–120 |
| Подъём | баня, 180 мм | баня, 180 мм | баня, ручной, 180 мм | баня, 180 мм | баня, 180 мм | баня, 180 мм | баня, 180 мм |
| Мощность нагрева бани, Вт | 3000 | 5000 | 8000 (380 В) | 8000 (380 В) | 3000 | 5000 | 8000 (380 В) |
| Температура бани | RT–180 | RT–180 | RT–180 | RT–180 | RT–180 | RT–180 | RT–180 |
| Конденсатор / площадь | тройной: Ø120×620 + Ø135×475; 0.51 м² | тройной: Ø130×700 + Ø160×530; 0.95 м² | тройной: 160×840 + 160×530 | тройной: Ø160×835 + Ø160×530; 1.44 м² | тройной; 0.51 м² | тройной; 0.95 м² | тройной; 1.44 м² |
| Баня | 21 л | 41 л | 500×280, SUS | 76 л | 21 л | 41 л | 76 л |
| Габариты (Ш×Г×В), мм | 930×560×1910 | 1000×600×2130 | 1520×620×2470 | 1330×730×2340 | 930×560×1910 | 1000×600×2130 | 1330×730×2340 |
| Масса, кг | 74 | 88.5 | 179 (брутто) | 119.5 | 116 (брутто) | 143 (брутто) | 195 (брутто) |
| Особенности | — | — | GG-17; PTFE; клапан слива Ø60 | — | Ex-мотор 120 Вт, Ex-преобразователь | Ex-мотор 120 Вт | Ex-мотор 180 Вт |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | ||||||
| Стекло | боросиликатное GG-17 / 3.3 | ||||||
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | ||||||
| Питание | 220 В, 50 Гц (110 В — опция) | ||||||
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | ||||||
Данные производителя КАДАММ. Масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Роторные испарители КАДАММ РИ-10 поставляются как электрооборудование для лабораторий и пилотных участков: подтверждается соответствие техническим регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Стеклянная часть — боросиликатное стекло 3.3 (GG-17): испарительная и приёмная колбы, тройной конденсатор, паропровод; уплотнения и краны — PTFE. Система рассчитана на вакуум до −0.098 МПа. Стандартные исполнения не являются взрывозащищёнными и устанавливаются в обычном помещении под вытяжным зонтом; для взрывоопасных зон предназначены КАДАММ РИ-10Ex, РИ-20Ex и РИ-50Ex с Ex-двигателем и взрывозащищённым преобразователем — маркировка взрывозащиты приводится в паспорте конкретной поставки.
- Электробезопасность — нагрев бани 3000 Вт (10 л) и 5000 Вт (20 л) — однофазная сеть с заземлением, номинал автомата по паспорту; 8000 Вт (30 и 50 л) — трёхфазная сеть 380 В.
- Термическая защита — терморегулятор бани с ограничением +180 °C; при работе с маслом — крышка бани и защита оператора от брызг, контроль уровня теплоносителя.
- Вакуумная безопасность — стекло 3.3 и уплотнения PTFE рассчитаны на полный вакуум; напуск атмосферы — только штатным краном, осмотр стекла на сколы перед каждым включением.
- Химическая стойкость — смачиваемые части — стекло и PTFE; исключение — фтористоводородная кислота и горячие концентрированные щёлочи; баня РИ-30 — нержавеющая сталь.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; для Ex-исполнений — сертификат взрывозащиты; протоколы — по запросу.
Класс защиты корпуса, маркировка взрывозащиты Ex-исполнений и напряжение питания однофазных исполнений — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
колба 20 л: КАДАММ ЦТ-О20-20
колба 30 л: КАДАММ ЦТ-О30-20
колба 50 л: КАДАММ ЦТ-О50-20
КАДАММ НС-МП4 Насос вакуумный мембранный PTFE 4 м³/ч
колба 20 л: КАДАММ ЦТ-О20-40
колба 30 л: КАДАММ ЦТ-О30-40
колба 50 л: КАДАММ ЦТ-О50-40
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Двойной сборник дистиллята | Две приёмные колбы с клапанами PTFE — слив одной без остановки отгонки. |
| Автоподъём вместо штурвала | Электроподъём бани для штурвальных исполнений. |
| Взрывозащищённый комплект | Ex-мотор и Ex-частотный преобразователь. |
| Масляная баня до +260 °C | Высокотемпературная баня под заказ. |
| Рама с покрытием PTFE, баня SUS304 | Антикоррозионное исполнение для агрессивных сред. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 12 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О10-20 | Криостат — Бак 10 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О10-40 | Криостат — Бак 10 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О10-80 | Криостат — Бак 10 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О20-20 | Криостат — Бак 20 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О20-40 | Криостат — Бак 20 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О20-80 | Криостат — Бак 20 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О30-20 | Криостат — Бак 30 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 30 л для 30 л |
| КАДАММ ЦТ-О30-40 | Криостат — Бак 30 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 30 л для 30 л |
| КАДАММ ЦТ-О30-80 | Криостат — Бак 30 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 30 л для 30 л |
| КАДАММ ЦТ-О50-20 | Криостат — Бак 50 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
| КАДАММ ЦТ-О50-40 | Криостат — Бак 50 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
| КАДАММ ЦТ-О50-80 | Криостат — Бак 50 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
Вакуумные насосы · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В50 | Насос вакуумный водокольцевой — рекомендация поставщика для 10–50 л |
| КАДАММ НС-МХ40 | Насос вакуумный мембранный 38–40 л/мин, 8 мбар — альтернатива без воды |
| КАДАММ НС-МП4 | Насос вакуумный мембранный PTFE 4 м³/ч — для 50–100 л для 50 л |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
РИ-10 — напольный прибор высотой от 1.9 до 2.5 м и массой от 74 до 195 кг: подготовка места и такелаж занимают больше времени, чем сама сборка. Ниже — порядок, который мы рекомендуем при первом запуске; монтаж выполняется силами лаборатории, шеф-монтаж — по договорённости.
Габариты по исполнениям: 930×560×1910 мм (10 л), 1000×600×2130 (20 л), 1520×620×2470 (30 л), 1330×730×2340 мм (50 л). Над стойкой нужен запас на снятие конденсатора, спереди — доступ к штурвалу и приёмной колбе, сзади — к штуцерам хладагента и вакуума. Прибор ставят под вытяжной зонт или в вытяжной нише.
Ровный пол с нагрузкой на стойку от 74 кг (РИ-10) до 179 кг брутто (РИ-30); Ex-исполнения тяжелее — 116–195 кг брутто. Доставка до места на поддоне гидравлической тележкой; распаковка и установка — не менее двух человек; стеклянные части транспортируются отдельно от стойки.
Исполнения 30 и 50 л с нагревом 8000 Вт подключаются к трёхфазной сети 380 В на отдельную линию с заземлением; 10 и 20 л (3000 и 5000 Вт) — к однофазной сети, напряжение и номинал автомата — по паспорту. Ex-исполнения — по проекту электроснабжения взрывоопасной зоны.
Установить конденсатор на стойку, испарительную колбу — на фланец Ø95 (10–20 л) или Ø125 (30–50 л), приёмную колбу — под конденсатор, кран слива закрыть. Фланцы и уплотнения PTFE — чистые и сухие, без смазки. Проверить свободный ход бани штурвалом на все 180 мм с пустой колбой.
Шланги на штуцеры 16 мм: подача — в нижний штуцер конденсатора, возврат — из верхнего. От криостата ЦТ-О10…О50 по объёму колбы или от водопровода со сливом в канализацию; шланги закрепить хомутами — при −20 °C неплотный шланг «потеет» и капает.
Насос НС-В50 (водокольцевой) или НС-МХ40 (мембранный) — к вакуумному штуцеру конденсатора через контроллер ВА-К; насос можно вынести из зоны отгонки в соседнее помещение. Выхлоп насоса — в вытяжку.
Залить воду (до +99 °C) или термостойкое масло (до +180 °C): 21 л у РИ-10, 41 л у РИ-20, 76 л у РИ-50, баню РИ-30 500×280 мм — по метке. Уровень проверить с опущенной пустой колбой: жидкость должна покрывать колбу, но не переливаться.
С пустой колбой задать контроллером, например, 100 мбар и убедиться, что давление держится при остановленном насосе. Затем загрузить колбу не более чем на половину, включить хладагент, задать 60–90 об/мин, опустить баню штурвалом и снижать давление ступенями. По окончании — напуск атмосферы, подъём бани, слив приёмной колбы через нижний кран.
Обслуживание в процессе эксплуатации
- Конденсатор — промывка растворителем после смены продукта; при работе с криостатом ниже 0 °C — оттаивание и слив конденсата перед остановкой.
- Уплотнения PTFE и краны — осмотр при каждой смене колбы; замена при дрейфе давления; краны слива приёмной колбы — без смазки.
- Баня — смена воды при налёте, контроль уровня масла и его замена по регламенту руководства; у РИ-30 — чистка нержавеющей бани без абразивов.
- Штурвал и направляющие подъёма — очистка от брызг теплоносителя, смазка по руководству; ход бани должен оставаться плавным на всех 180 мм.
- Ex-исполнения — периодический осмотр Ex-двигателя и преобразователя по регламенту сертификата взрывозащиты; ремонт — только сертифицированными компонентами.
Преимущества серии
0.51, 0.95 и 1.44 м² — три площади под три класса колб; отгонка не упирается в конденсацию даже при полной мощности бани.
Нижний слив приёмной колбы 5–20 л: дистиллят уходит в тару за минуту, паропровод не разбирается, колба не снимается.
Штурвальный подъём бани и минимум электрических узлов — меньше того, что может отказать, и меньше оборудования во взрывоопасной зоне.
Ex-исполнения на 10, 20 и 50 л с теми же колбами и конденсаторами, что и стандартные.
Один ряд закрывает и спирты на воде, и высококипящие растворители на масле.
Боросиликатное стекло 3.3, фланцевые порты Ø95/Ø125, уплотнения PTFE — вакуум до −0.098 МПа без смазки.
Насос НС-В50 или НС-МХ40, криостат ЦТ-О по объёму и контроллер ВА-К уже подобраны под колбы этой карточки.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-10…50 основной ряд | КАДАММ РИ-10…50 ряд 2 и ДК | КАДАММ РИ-А 5–20 л | КАДАММ РИ-А 50–100 л |
|---|---|---|---|---|
| Тип | напольный 10–50 л | ряд 2, 10–50 л | автоподъём 5–20 л | автоподъём 50–100 л |
| Температура / объём | колбы 10–50 л · баня 3–8 кВт | колбы 10–50 л · бани SUS304 4–6 кВт | колбы 5 / 10 / 20 л · баня 2–5 кВт | колбы 50 / 100 л · баня 6.5–15 кВт |
| Исполнения | стандартное / Ex | штурвал (.2) / электроподъём + ДК | 9 исполнений: два ряда и Ex | стандартное / Ex / автоналив (С) |
| Привод и особенности | 0–120 об/мин · тройной конденсатор до 1.44 м² | частотный привод · до 12 л/ч | электроподъём колбы · клапаны стекло+PTFE | конденсатор до 2.3 м² · сенсорная панель (С) |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
