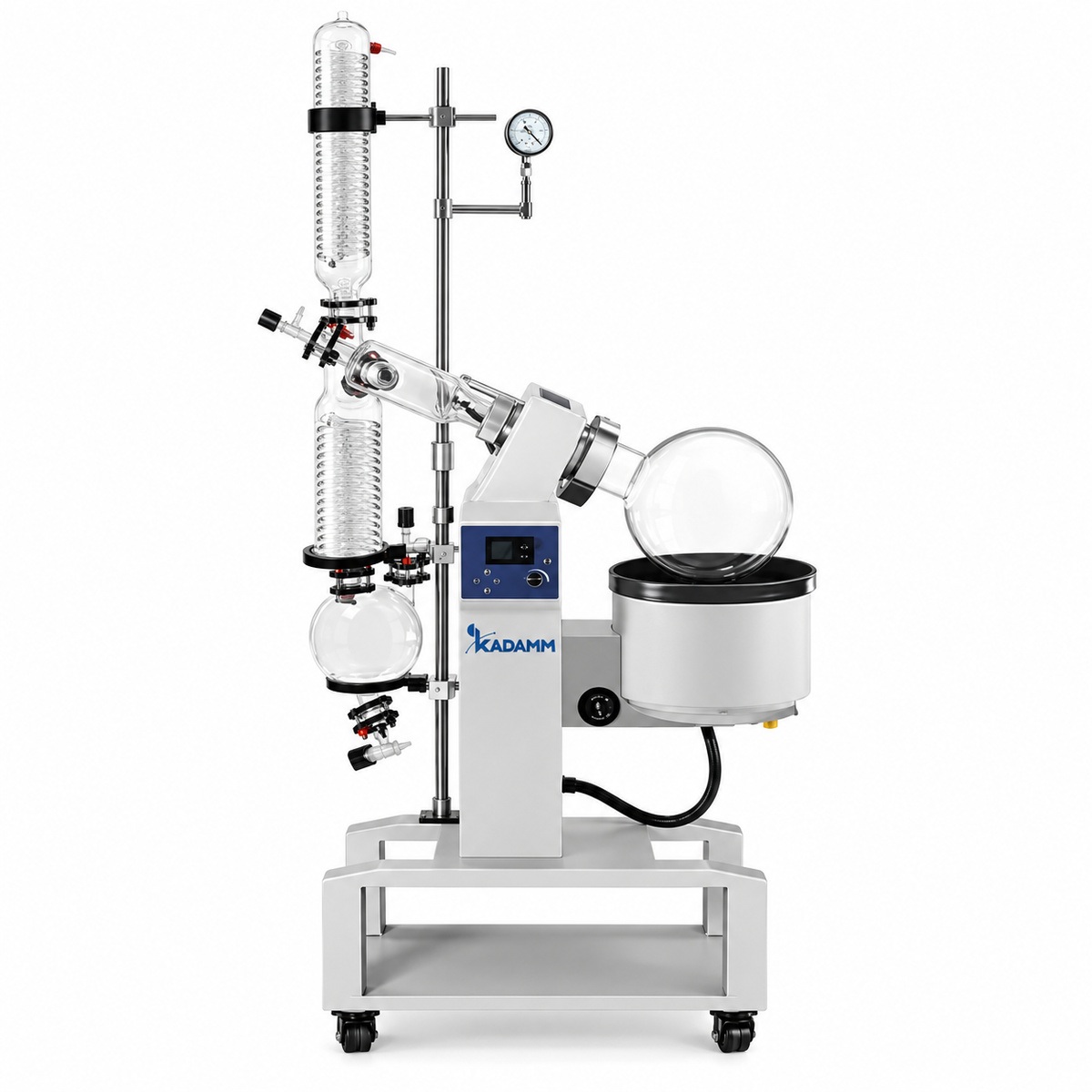

Роторные испарители 50–100 л с автоподъёмом — пилотные, электроподъём, автоналив бани и сенсорная панель (А50С): отгонка растворителей под вакуумом, концентрирование, регенерация. 5 исполнений; Ex — 1.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии
КАДАММ РИ-А 50–100 л — пилотные роторные испарители для партий 20–50 л: колбы 50 л на фланце Ø125 и 100 л на фланце Ø180, приёмные колбы 20 и 50 л, тройные конденсаторы 1.44 и 2.3 м², бани 6.5–15 кВт на воде или масле до +180 °C. Электроподъём с ходом 215 мм, вращение 0–120 об/мин, фланцевые клапаны стекло + PTFE, остаточное давление до −0.098 МПа. Четыре исполнения: стандартные 50 и 100 л, взрывозащищённое 50 л и КАДАММ РИ-А50С с сенсорной панелью 7 дюймов, встроенным вакуум-контроллером и баней из SUS304 с автоматическим наливом и сливом; пятое — КАДАММ РИ-А50.2, исполнение ряда 2 на тот же объём колбы 50 л. Это уже не лабораторный прибор, а единица пилотного производства: вместе с объёмом приходят требования к помещению, питанию 380 В и такелажу, которые описаны ниже.
Пять исполнений: что меняется кроме объёма колбы
КАДАММ РИ-А50 — колба 50 л (Ø125), приёмная 20 л, конденсатор Ø160×835 + Ø160×530 мм площадью 1.44 м², баня 76 л с нагревателем 6.5 кВт, электроподъём колбы 215 мм, мотор 100 Вт; габариты 1390×700×2300 мм, масса 97 кг. КАДАММ РИ-А100 — колба 100 л (Ø180), приёмная 50 л, конденсатор Ø230×950 + Ø230×530 мм площадью 2.3 м², баня 153 л с нагревателем 15 кВт от сети 380 В, двигатель 120 Вт; 1700×850×2600 мм, 270 кг. КАДАММ РИ-А50Ex повторяет РИ-А50 по стеклу, бане и конденсатору, но получает взрывозащищённые двигатель 180 Вт и частотный преобразователь; масса — по паспорту. КАДАММ РИ-А50С — исполнение с автоматикой: колба 50 л (Ø125) и приёмная 20 л, вертикальный конденсатор Ø165×950 мм площадью 1.2 м², баня 76 л из SUS304 с нагревателем 8 кВт (380 В), датчиком уровня и автоматическим наливом и сливом; здесь электропривод 215 мм перемещает баню, а не колбу, управление — с сенсорной панели 7 дюймов со встроенным вакуум-контроллером, датчиком температуры пара, таймером и программами; 1270×700×2050 мм, 200 кг. КАДАММ РИ-А50.2 — ряд 2 на 50 л: другая конструкция на тот же объём колбы. Вращение 20–130 об/мин с реверсом, ход автоподъёма 253 мм, баня 60 л с покрытием PTFE и нагревателем 5 кВт, вода до +99 °C и масло до +180 °C по заказу при точности уставки ±1 °C, бесщёточный привод, таймер 0–999 мин, LCD, IP20 и четыре защиты: перегрузка двигателя, утечка на землю, сухой ход и перегрев. Паспортная отгонка по 75-процентному спирту — до 11 л/ч, предельный вакуум системы 9 гПа; габариты 1030×510×1370 мм, масса 263 кг нетто. Площадь конденсатора и объём приёмной колбы источником не указаны — уточняйте у менеджера.
100 литров: конденсатор 2.3 м² и баня 15 кВт
Скорость отгонки на пилотном объёме определяется балансом тепла: сколько ватт баня передаёт колбе, столько же конденсатор должен отвести от пара. Каждый киловатт, дошедший до кипящей жидкости, испаряет не более ≈1.6 кг воды в час (теплота парообразования 2.26 МДж/кг), поэтому у РИ-А100 нагреватель 15 кВт, а не 5–6, как у 20-литровых приборов, и конденсатор 2.3 м² из двух секций Ø230 мм, а не 0.9 м². Баня 153 л и колба 100 л на фланце Ø180 задают массу 270 кг и высоту 2600 мм — под такой прибор планируют помещение с запасом над конденсатором и подводом 380 В. У РИ-А50 те же пропорции на ступень ниже: 1.44 м² при 6.5 кВт, баня 76 л, высота 2300 мм, 97 кг. Приёмные колбы 20 и 50 л сливаются через клапан стекло + PTFE, а опция двойного сборника позволяет опорожнять одну колбу, пока наполняется вторая, — без остановки отгонки.
РИ-А50С: автоналив бани, вакуум-контроллер и подъём бани
При отгонке 20–25 л за загрузку баня работает часами, и вода из неё выкипает; без контроля уровня нагреватель оголяется, а теплообмен с колбой падает. У КАДАММ РИ-А50С баня из SUS304 оснащена датчиком уровня и линией автоматического налива: уровень поддерживается без участия оператора, а по окончании работы баня опорожняется автоматическим сливом. Вакуум-контроллер встроен — внешний КАДАММ ВА-К не нужен; датчик температуры пара показывает, какой компонент идёт в конденсатор, таймер и программы ведут процесс по шагам давления. Ещё одно отличие — кинематика: у РИ-А50С электропривод 215 мм поднимает баню, а колба 50 л с продуктом, паропровод и конденсатор остаются неподвижными, что снижает нагрузку на стекло при полной загрузке. Все параметры — на сенсорной панели 7 дюймов.
Подбор объёма под пилотное производство
Правило загрузки ≤ 1/2 колбы даёт разовую партию 20–25 л для 50 л и 40–50 л для 100 л; при пенящихся средах — на треть меньше. На пятидесятке выбор идёт между двумя рядами: РИ-А50 — высокая стойка 2.3 м массой 97 кг с тройным конденсатором 1.44 м² и прозрачной стеклянной схемой, которую обслуживают своими силами; РИ-А50.2 — низкая машина 1.37 м массой 263 кг с реверсом, таймером и паспортной отгонкой до 11 л/ч по спирту. Первый проще переставить и разобрать, второй ставят один раз и берут ради производительности и автоматики. Если задача — не объём загрузки, а литраж в смену при регенерации растворителя, сравнивайте тепло и площадь: у РИ-А100 нагреватель 15 кВт и конденсатор 2.3 м², у РИ-А50 — 6.5 кВт и 1.44 м², то есть 100 л отгоняет заметно больше чем вдвое быстрее при том же растворителе. Для партий 5–10 л достаточно КАДАММ РИ-А 10–20 л с той же кинематикой и клапанами; объём 30 л и штурвальный подъём бани — в основном ряду КАДАММ РИ-10; производительность до 12 л/ч на 50 л при двойной конденсации — в КАДАММ РИ-10 ряд 2. Взрывозащищённое исполнение на 100 л изготавливается под заказ — уточняйте у менеджера.
Обвязка и помещение
Насос — водокольцевой КАДАММ НС-В50 для стандартной отгонки, мембранный КАДАММ НС-МХ40 без воды или мембранный PTFE КАДАММ НС-МП4 производительностью 4 м³/ч, рассчитанный на объёмы 50–100 л и глубокий вакуум. Холод — криостат КАДАММ ЦТ-О50 для колбы 50 л и ЦТ-О100 для 100 л (бак ≈ объём колбы, подача по паспорту криостата), либо проточная вода для воды и спиртов. Контроллер КАДАММ ВА-К — для РИ-А50, РИ-А100 и РИ-А50Ex; у РИ-А50С он встроен. Помещение: ровный пол под 270 кг у 100 л, высота с запасом над 2600 мм, линия 380 В под 15 кВт (РИ-А100) и 8 кВт (РИ-А50С), подвод воды к бане РИ-А50С и слив в канализацию, вытяжка над выхлопом насоса.
Кому подходит
РИ-А 50–100 л ставят там, где отгонка растворителя перестала быть лабораторной операцией и стала стадией производства. Типовые площадки и задачи:
Как выбрать пилотный роторный испаритель 50–100 л: объём, ряд исполнений или соседняя карточка
Пять исполнений этой карточки различаются объёмом, рядом, автоматикой и взрывозащитой; рядом — карточка 5–20 л с той же кинематикой и штурвальные ряды 10–50 л. Найдите свою ситуацию — строка ведёт к артикулу или карточке.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Партии 20–25 л, регулярная отгонка или регенерация | КАДАММ РИ-А50 → | Колба 50 л (Ø125), конденсатор 1.44 м², баня 76 л / 6.5 кВт, электроподъём колбы 215 мм, 97 кг. |
| Те же 50 л, но нужны реверс, таймер и отгонка до 11 л/ч | КАДАММ РИ-А50.2 → | Ряд 2: 20–130 об/мин с реверсом, ход 253 мм, баня 60 л с покрытием PTFE, 1030×510×1370 мм, 263 кг. |
| Партии 40–50 л или максимальный литраж в смену | КАДАММ РИ-А100 → | Колба 100 л (Ø180), конденсатор 2.3 м², баня 153 л / 15 кВт от 380 В, 270 кг. |
| Многочасовая отгонка без дежурства, программы и записи режима | КАДАММ РИ-А50С → | Баня SUS304 с автоналивом и сливом, встроенный вакуум-контроллер, датчик пара, сенсорная панель 7 дюймов; 8 кВт, 380 В. |
| ЛВЖ во взрывоопасной зоне, партии до 25 л | КАДАММ РИ-А50Ex → | Ex-двигатель 180 Вт и Ex-преобразователь при стекле и бане РИ-А50; маркировка — по паспорту. |
| Нужен пилотный объём с электроподъёмом и клапанами без смазки | ✓ КАДАММ РИ-А 50–100 л · вы здесь | Вся карточка: пять исполнений 50 и 100 л, два ряда на объёме 50 л, клапаны стекло + PTFE у ряда 1. |
| Партии 1.5–10 л, лабораторный масштаб | КАДАММ РИ-А 5–20 л → | Та же кинематика на колбах 5, 10 и 20 л; по два ряда на каждый объём; Ex-исполнения. |
| Объём 30 л или штурвальный подъём бани | КАДАММ РИ-10 → | Основной ряд 10–50 л с тройным конденсатором 0.51–1.44 м²; Ex для 10, 20 и 50 л. |
| До 12 л/ч на 50 л, поршневой слив, масло до +260 °C | КАДАММ РИ-10 ряд 2 → | Двойная конденсация и частотный привод; бани SUS304 4–6 кВт. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-А50 50 л, автоподъём | КАДАММ РИ-А50.2 50 л, автоподъём, ряд 2 | КАДАММ РИ-А100 100 л, автоподъём | КАДАММ РИ-А50Ex 50 л, автоподъём, Ex | КАДАММ РИ-А50С 50 л, автоналив бани, сенсорная панель |
|---|---|---|---|---|---|
| Исполнение | 50 л, автоподъём | 50 л, автоподъём, ряд 2 | 100 л, автоподъём | 50 л, автоподъём, Ex | 50 л, автоналив бани, сенсорная панель |
| Колба испарительная | 50 л (Ø125) | 50 л | 100 л (Ø180) | 50 л (Ø125) | 50 л (Ø125) |
| Колба приёмная | 20 л | уточняйте | 50 л | 20 л | 20 л |
| Скорость вращения, об/мин | 0–120 | 20–130, реверс | 0–120 | 0–120 | 0–120 |
| Подъём | колба, электро, 215 мм | авто, 253 мм | колба, электро, 215 мм | колба, электро Ex 180 Вт, 215 мм | баня, электро, 215 мм |
| Мощность нагрева бани, Вт | 6500 | 5000 | 15000 (380 В) | 6500 | 8000 (380 В) |
| Температура бани | RT–180 | вода 20–99 / масло 20–180 (опция); ±1 °C | RT–180 | RT–180 | RT–180 |
| Конденсатор / площадь | Ø160×835 + Ø160×530; 1.44 м² | уточняйте | Ø230×950 + Ø230×530; 2.3 м² | 1.44 м² | Ø165×950; 1.2 м² |
| Баня | 76 л | 60 л, покрытие PTFE | 153 л | 76 л | 76 л, SUS304, датчик уровня, автоналив/слив |
| Габариты (Ш×Г×В), мм | 1390×700×2300 | 1030×510×1370 | 1700×850×2600 | 1390×700×2300 | 1270×700×2050 |
| Масса, кг | 97 | 263 (нетто) / 273 (брутто) | 270 | 103 (нетто) / 148 (брутто) | 200 |
| Особенности | мотор 100 Вт | до 11 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев | мотор 120 Вт | Ex-мотор и преобразователь | сенсорная панель 7 дюймов, встроенный вакуум-контроллер, датчик пара, таймер, программы |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | 9 мбар (предельный) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) |
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | ±1 °C (точность уставки) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде (масло — по паспорту модели) |
| Питание | 220 В, 50 Гц (110 В — опция) | 220 В, 50/60 Гц | 220 В, 50 Гц (110 В — опция) | 220 В, 50 Гц (110 В — опция) | 220 В, 50 Гц (110 В — опция) |
| Стекло | боросиликатное GG-17 / 3.3 | ||||
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | ||||
Данные производителя КАДАММ. «уточняйте» — параметр подтверждается в паспорте при заказе; масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Роторные испарители КАДАММ РИ-А 50–100 л поставляются как электрооборудование для опытных и пилотных производств: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Стеклянная часть — колбы 50 и 100 л, приёмные колбы, конденсаторы и паропровод — выполнена из боросиликатного стекла 3.3 (GG-17) и рассчитана на остаточное давление до −0.098 МПа; уплотнения и седла клапанов — PTFE. На объёме 50–100 л особое значение имеют правила работы со стеклом под вакуумом: напуск атмосферы только штатным клапаном, подъём и опускание — только приводом, осмотр фланцев Ø125/Ø180 перед каждой загрузкой. Исполнение КАДАММ РИ-А50Ex комплектуется взрывозащищёнными двигателем 180 Вт и частотным преобразователем для ЛВЖ во взрывоопасных зонах.
- Электробезопасность — РИ-А100 — 15 кВт от сети 380 В, РИ-А50С — 8 кВт от 380 В, РИ-А50 — 6.5 кВт (параметры сети по паспорту): отдельные линии с автоматами и заземлением, ввод — силами электрика.
- Термическая защита — ограничение температуры бани; у РИ-А50С — датчик уровня, исключающий работу нагревателя без воды; при масле до +180 °C — крышка бани и защита от брызг.
- Вакуумная безопасность — стекло 3.3 и PTFE на полный вакуум; при 100 л приёмная колба 50 л под разрежением — сливать через клапан, не снимая колбу с прибора.
- Взрывозащита — РИ-А50Ex: маркировка, зона и сертификаты — в паспорте поставки, уточняйте у менеджера; Ex на 100 л — под заказ.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.
Класс защиты корпуса, параметры сети РИ-А50 и точная масса взрывозащищённого исполнения — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
колба 100 л: КАДАММ ЦТ-О100-20
КАДАММ НС-МП4 Насос вакуумный мембранный PTFE 4 м³/ч
колба 100 л: КАДАММ ЦТ-О100-40
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Двойной сборник дистиллята | Две приёмные колбы с клапанами PTFE — слив одной без остановки отгонки. |
| Автоподъём вместо штурвала | Электроподъём бани для штурвальных исполнений. |
| Взрывозащищённый комплект | Ex-мотор и Ex-частотный преобразователь. |
| Масляная баня до +260 °C | Высокотемпературная баня под заказ. |
| Рама с покрытием PTFE, баня SUS304 | Антикоррозионное исполнение для агрессивных сред. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 6 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О50-20 | Криостат — Бак 50 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
| КАДАММ ЦТ-О50-40 | Криостат — Бак 50 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
| КАДАММ ЦТ-О50-80 | Криостат — Бак 50 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
| КАДАММ ЦТ-О100-20 | Криостат — Бак 100 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 100 л для 100 л |
| КАДАММ ЦТ-О100-40 | Криостат — Бак 100 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 100 л для 100 л |
| КАДАММ ЦТ-О100-80 | Криостат — Бак 100 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 100 л для 100 л |
Вакуумные насосы · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В50 | Насос вакуумный водокольцевой — рекомендация поставщика для 10–50 л |
| КАДАММ НС-МХ40 | Насос вакуумный мембранный 38–40 л/мин, 8 мбар — альтернатива без воды |
| КАДАММ НС-МП4 | Насос вакуумный мембранный PTFE 4 м³/ч — для 50–100 л для 50, 100 л |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
Пилотный испаритель на 50–100 л вводится в работу как единица оборудования производства: заранее готовятся пол, линия 380 В, подвод воды и слив, а перемещение прибора массой до 270 кг требует такелажа. Рекомендуемый порядок:
Ровный пол под стойку с полной баней: 97 кг + 76 л теплоносителя у РИ-А50, 200 кг + 76 л у РИ-А50С, 270 кг + 153 л у РИ-А100. Габариты 1390×700×2300, 1270×700×2050 и 1700×850×2600 мм; над конденсатором — запас по высоте для снятия стекла, с фронта — проход для колб 50–100 л и приёмных 20–50 л.
Стойку перемещают тележкой или рохлей, стекло везут отдельно и собирают на месте. После установки снять транспортные фиксаторы привода и подъёма, проверить фланцы Ø125/Ø180, седла клапанов PTFE и комплектность по паспорту.
РИ-А100 — линия 380 В под нагреватель 15 кВт, РИ-А50С — 380 В под 8 кВт, РИ-А50 — линия под 6.5 кВт по паспорту; автоматы, сечение кабеля и заземление — по руководству. Для РИ-А50Ex электромонтаж выполняется по требованиям к взрывоопасной зоне.
К бане SUS304 подводится линия налива и организуется слив в канализацию: датчик уровня управляет доливом, автоматический слив опорожняет баню по окончании работы. Для остальных исполнений баню 76 или 153 л заполняют вручную.
Испарительная колба — на фланец Ø125 (50 л) или Ø180 (100 л), приёмная 20 или 50 л — под конденсатор, клапаны стекло + PTFE — без смазки. Опустить пустую колбу (или поднять баню у РИ-А50С) и убедиться в зазоре до дна и стенок.
Криостат КАДАММ ЦТ-О50 (50 л) или ЦТ-О100 (100 л) — к штуцерам конденсатора шлангами по паспорту, подача снизу, возврат сверху. Конденсатор 2.3 м² требует расхода теплоносителя по паспорту: при проточной воде проверить расход, иначе вторая секция не работает.
Насос КАДАММ НС-В50, НС-МХ40 или НС-МП4 — к вакуумному штуцеру конденсатора через контроллер КАДАММ ВА-К (у РИ-А50С — напрямую, контроллер встроен); выхлоп насоса — в вытяжку. Чем короче линия и меньше соединений, тем ниже натекание на объёме 100 л.
Заполнить баню, прогреть, вывести криостат на температуру. С пустой колбой задать давление и убедиться в герметичности при остановленном насосе. Загрузить колбу не более чем наполовину (20–25 л для 50 л, 40–50 л для 100 л), задать 40–80 об/мин, опустить колбу и вести отгонку от умеренного разрежения к глубокому. По окончании — напуск атмосферы, подъём, слив приёмной колбы через клапан.
Обслуживание в процессе эксплуатации
- Баня — у РИ-А50С — контроль датчика уровня и фильтра на линии налива; у остальных — долив и смена воды, масло по регламенту; чистка SUS304 без абразивов.
- Клапаны и уплотнения PTFE — промывка при смене продукта; замена седел и уплотнения вала при росте натекания — без смазки.
- Стекло 50–100 л — осмотр фланцев Ø125/Ø180 и змеевиков перед загрузкой; сколы и трещины — немедленная замена узла.
- Электроподъём — чистые направляющие, отсутствие рывков хода; у РИ-А50С — проверка привода бани при полном объёме 76 л.
- Насос и криостат — мембраны и клапаны насоса по его руководству; уровень и чистота хладагента криостата, расход через конденсатор.
Преимущества серии
50 и 100 л с той же кинематикой, клапанами и обвязкой, что у 10–20 л ряда РИ-А: методика переносится без переписывания.
15 кВт при 2.3 м² и 6.5 кВт при 1.44 м²: пар конденсируется в две секции, а не уходит в насос.
Автоналив у РИ-А50С поддерживает уровень 76 л по датчику — многочасовая отгонка без долива вручную.
РИ-А50С: давление, температура бани и пара, скорость, таймер, программы — сенсорная панель 7 дюймов, внешний контроллер не нужен.
Электропривод 215 мм вместо штурвала: реакция на вспенивание и смена приёмной колбы 50 л без физических усилий.
РИ-А50Ex сохраняет колбу, баню и конденсатор стандартного 50 л — меняется только электрическая часть.
Опция двойного сборника дистиллята с клапанами PTFE: одна приёмная колба опорожняется, вторая наполняется.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-А 50–100 л | КАДАММ РИ-А 5–20 л | КАДАММ РИ-10…50 основной ряд | КАДАММ РИ-10…50 ряд 2 и ДК |
|---|---|---|---|---|
| Тип | автоподъём 50–100 л | автоподъём 5–20 л | напольный 10–50 л | ряд 2, 10–50 л |
| Температура / объём | колбы 50 / 100 л · баня 6.5–15 кВт | колбы 5 / 10 / 20 л · баня 2–5 кВт | колбы 10–50 л · баня 3–8 кВт | колбы 10–50 л · бани SUS304 4–6 кВт |
| Исполнения | стандартное / Ex / автоналив (С) | 9 исполнений: два ряда и Ex | стандартное / Ex | штурвал (.2) / электроподъём + ДК |
| Привод и особенности | конденсатор до 2.3 м² · сенсорная панель (С) | электроподъём колбы · клапаны стекло+PTFE | 0–120 об/мин · тройной конденсатор до 1.44 м² | частотный привод · до 12 л/ч |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
