Роторные испарители 10–50 л — ряд 2: частотный привод, слив приёмной колбы, двойная конденсация с электроподъёмом: отгонка растворителей под вакуумом, концентрирование, регенерация. 7 исполнений.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии

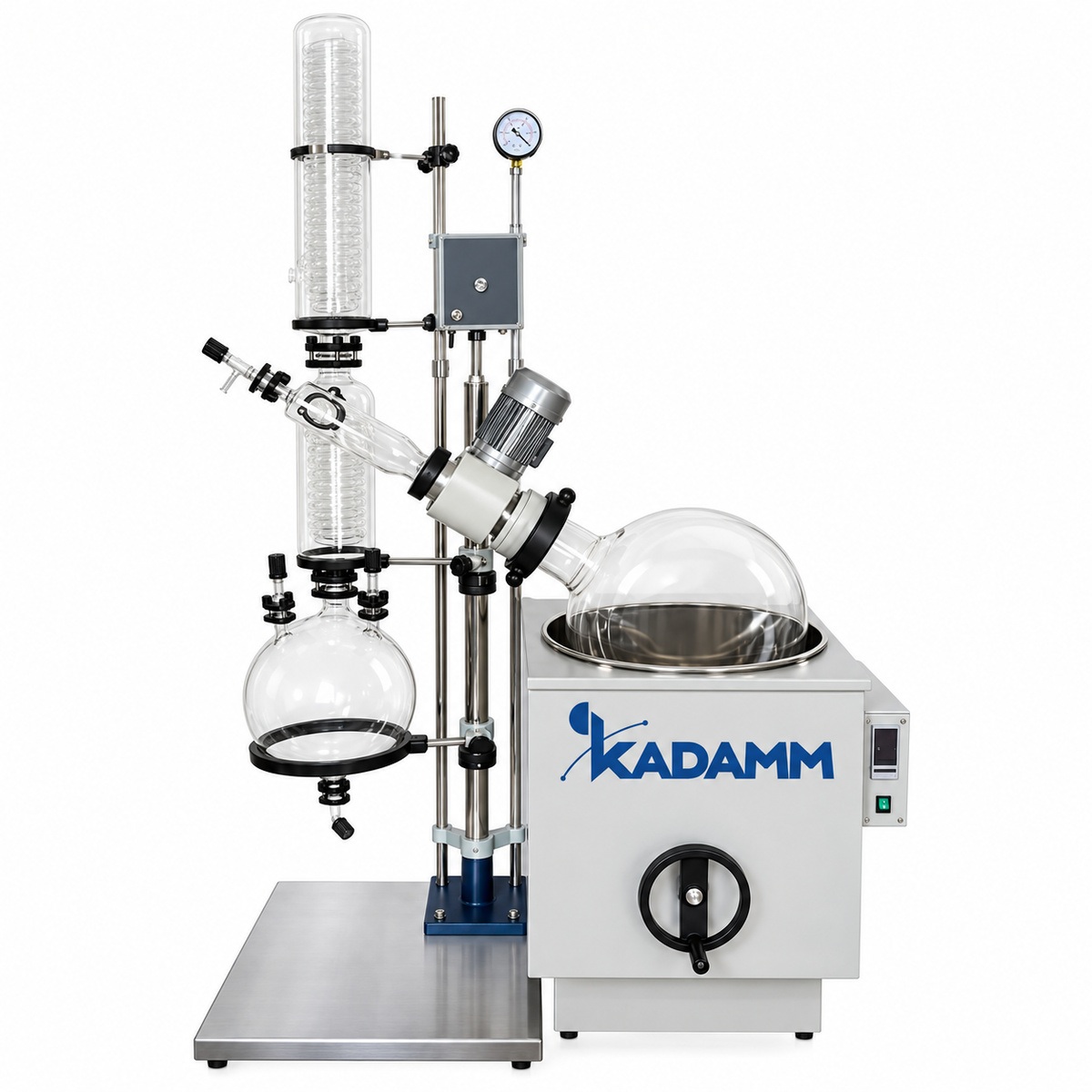

КАДАММ РИ-10.2 — ряд 2 напольных роторных испарителей на колбы 10, 20, 30 и 50 л: частотный привод вращения, бани из нержавеющей стали SUS304 мощностью 4–6 кВт, двухслойные змеевиковые конденсаторы (главный + вспомогательный) площадью 0.57–1.5 м² и паспортная производительность по воде от 3.2 до 12 л/ч. В карточке семь исполнений двух семейств: четыре со штурвальным подъёмом бани и сливом на приёмной колбе (суффикс .2) и три с двойной конденсацией, электроподъёмом бани и LCD-дисплеем (суффикс ДК). Баня — вода до +99 °C или масло до +180 °C, под заказ до +260 °C. Стекло — боросиликатное, фланцы F95/F125, уплотнения PTFE, рабочий вакуум до −0.098 МПа.
Два семейства в одной карточке: штурвальный ряд .2 и ДК с электроподъёмом
Ряд .2: КАДАММ РИ-10.2 — колба 10 л на фланце F95, приёмная 5 л, 0–120 об/мин, баня ≈10 л и 4000 Вт, конденсатор 0.57 м², производительность более 3.2 л/ч, двигатель 180 Вт; ≈1100×600×2000 мм, 125 кг брутто. КАДАММ РИ-20.2 — колба 20 л (F95), приёмная 10 л, 0–120 об/мин, баня ≈20 л и 6000 Вт, конденсатор 1.2 м², более 5 л/ч, двигатель 180 Вт; ≈1200×600×2000 мм, 145 кг брутто. КАДАММ РИ-30.2 — колба 30 л (F125), приёмная 20 л, 0–90 об/мин, баня ≈50 л и 6000 Вт от сети 380 В, конденсатор 1.28 м², двигатель 250 Вт; ≈1250×700×2250 мм, 175 кг брутто. КАДАММ РИ-50.2 — колба 50 л (F125), приёмная 20 л, 0–90 об/мин, баня ≈50 л и 6000 Вт (380 В), конденсатор 1.5 м², более 9 л/ч, двигатель 250 Вт; ≈1250×700×2250 мм, 190 кг брутто. Семейство ДК — все колбы на фланце F125, электроподъём бани ≈180 мм и LCD: КАДАММ РИ-10ДК — 10 л, приёмная 5 л, 0–120 об/мин, 4000 Вт, 0.57 м², более 3.2 л/ч, двигатель 250 Вт, ≈970×550×1800 мм, 108 кг брутто; КАДАММ РИ-20ДК — 20 л, приёмная 10 л, 0–120 об/мин, 6000 Вт, 1.2 м², более 5 л/ч, ≈1300×780×2500 мм, 125 кг брутто; КАДАММ РИ-50ДК — 50 л, приёмная 20 л, 0–90 об/мин, 6000 Вт (380 В), 1.5 м², более 12 л/ч, двигатель 140 Вт, ≈1300×780×2500 мм, 155 кг брутто.
Частотный привод и бани SUS304
Колба 20–50 л с десятью-двадцатью литрами жидкости — это маховик, который надо плавно разогнать и удерживать на заданных оборотах при меняющейся нагрузке: по мере отгонки масса в колбе падает, а вязкость остатка растёт. Частотный преобразователь делает именно это — плавный пуск без рывка по фланцу, стабильные обороты в диапазоне 0–120 об/мин у 10–20 л и 0–90 об/мин у 30–50 л, где линейная скорость стенки большой колбы и так достаточна для плёнки. Двигатели 180 Вт (10.2, 20.2) и 250 Вт (30.2, 50.2, 10ДК) рассчитаны на многочасовую работу под нагрузкой. Бани выполнены из нержавеющей стали SUS304 объёмом ≈10, ≈20 и ≈50 л: коррозионная стойкость к воде с солями и к термомаслу, ровная теплоотдача по всей поверхности колбы, мощность 4000 Вт на 10 л и 6000 Вт на 20–50 л. По заказу баня комплектуется нагревом до +260 °C, а рама — покрытием PTFE для агрессивных сред.
Двухслойный конденсатор и двойная конденсация: что стоит за литрами в час
Конденсаторы ряда 2 — двухслойные змеевики: хладагент проходит по двум концентрическим спиралям, и пар омывает обе поверхности с внутренней и внешней стороны. Площадь — 0.57 м² на 10 л, 1.2 м² на 20 л, 1.28 м² на 30 л, 1.5 м² на 50 л; штуцеры хладагента 15 мм. У исполнений ДК главный конденсатор дополнен вспомогательным — второй ступенью на выходе к вакуумному штуцеру, которая дожимает пар, прошедший первую ступень: для 50 л это даёт паспортные более 12 л/ч по воде против более 9 л/ч у КАДАММ РИ-50.2. Эти цифры измерены по воде; для этанола и ацетона, у которых теплота испарения в 2–2.5 раза меньше, скорость отгонки при той же мощности бани заметно выше, для высококипящих растворителей — ниже. Хладагент: проточная вода +10…+15 °C для воды и спиртов при бане до +60 °C, криостат КАДАММ ЦТ-О10…ЦТ-О50 по объёму колбы для дихлорметана, эфира и гексана — иначе пар при таких скоростях уходит в насос.
Какой объём и какое семейство выбрать
Загрузка колбы — не более половины: 10 л — партии до 5 л, 20 л — до 10 л, 30 л — до 15 л, 50 л — до 25 л. Паспортная производительность переводит партию во время: 5 л воды на КАДАММ РИ-10.2 при 3.2 л/ч — около полутора часов, 25 л на РИ-50ДК при 12 л/ч — около двух; для спиртов время меньше. Выбор семейства — по режиму работы. Ряд .2 со штурвалом берут для одной-двух отгонок в смену, когда баню опускают в начале и поднимают в конце; слив на приёмной колбе отдаёт дистиллят без остановки. ДК с электроподъёмом и LCD — для потока загрузок, когда колбу меняют несколько раз за смену, при склонных к вспениванию растворах, где баню нужно опустить за секунды, и там, где параметры процесса должны читаться с дисплея. Питание: 10 и 20 л — 220 В, 30 и 50 л — 380 В. Высота исполнений — от ≈1800 мм у РИ-10ДК до ≈2500 мм у РИ-20ДК и РИ-50ДК, транспортная масса 108–190 кг — оба параметра проверяют по помещению до заказа.
Опция +260 °C, соседние ряды и когда нужен РИ-А
Баня до +260 °C под заказ переводит ряд в область высококипящих сред: ДМСО (температура кипения +189 °C), этиленгликоль (+197 °C), диметилацетамид, высококипящие эфиры и ионные жидкости отгоняются при умеренном вакууме, не требуя предельного разрежения от насоса. Ряд 2 — это выбор в пользу привода и производительности; основной ряд КАДАММ РИ-10 с тройным конденсатором проще по электрике и, в отличие от ряда 2, имеет штатные взрывозащищённые исполнения на 10, 20 и 50 л. Если главное — подъём самой колбы кнопкой при неподвижной бане и фланцевые клапаны стекло + PTFE вместо кранов, смотрите КАДАММ РИ-А на 5–20 л и РИ-А на 50–100 л (там же — 100 л и исполнение с автоналивом бани). Лабораторные объёмы ряда 2 на 2–5 л — в карточке КАДАММ РИ-3.2.
Кому подходит
Ряд 2 выбирают там, где напольный испаритель работает не эпизодически, а как производственный узел: важны стабильные обороты под нагрузкой, стойкая баня и предсказуемая производительность. Типовые подразделения и задачи:
Как выбрать в ряду 2: объём колбы, штурвал или ДК
Семь исполнений двух семейств плюс основной ряд и ряд РИ-А рядом. Ответьте на вопросы ниже — и станет ясно, какой артикул ставить в заявку.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Партии 3–5 л, одна-две отгонки в смену, сеть 220 В | КАДАММ РИ-10.2 → | Штурвал, слив на приёмной колбе 5 л, конденсатор 0.57 м², более 3.2 л/ч; ≈2000 мм высоты. |
| Партии 7–10 л, максимум производительности на 220 В | КАДАММ РИ-20.2 → | Конденсатор 1.2 м², баня 6000 Вт, более 5 л/ч; штурвал и слив на приёмной колбе 10 л. |
| Партии 10–25 л, есть сеть 380 В, редкая смена колб | КАДАММ РИ-30.2 / РИ-50.2 → | Колбы 30 и 50 л на F125, 0–90 об/мин, конденсатор 1.28–1.5 м², более 9 л/ч у 50 л; двигатель 250 Вт. |
| Поток загрузок 3–5 л со сменой колб, параметры на экране | КАДАММ РИ-10ДК → | Электроподъём бани ≈180 мм, LCD, двойная конденсация 0.57 м²; самое компактное исполнение — ≈970×550×1800 мм. |
| Поток загрузок 7–25 л и максимальная скорость отгонки | КАДАММ РИ-20ДК / РИ-50ДК → | Двойная конденсация 1.2–1.5 м², более 5 и более 12 л/ч; электроподъём, LCD; высота ≈2500 мм, 50 л — 380 В. |
| Нужны частотный привод, баня SUS304 и производительность по паспорту | ✓ КАДАММ РИ-10.2 (эта карточка) · вы здесь | Ряд 2 закрывает 10–50 л двумя семействами; опции — двойной сборник, автоподъём, баня +260 °C, рама PTFE. |
| ЛВЖ во взрывоопасной зоне или нужна самая простая механика | КАДАММ РИ-10 → | Основной ряд с тройным конденсатором 0.51–1.44 м², штурвалом и штатными Ex-исполнениями на 10, 20 и 50 л. |
| Подъём самой колбы кнопкой, клапаны стекло + PTFE, объёмы до 100 л | КАДАММ РИ-А → | Электроподъём колбы 130–253 мм; 50–100 л и автоналив бани — в РИ-А 50–100 л. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-10.2 10 л, слив приёмной колбы | КАДАММ РИ-20.2 20 л, слив приёмной колбы | КАДАММ РИ-30.2 30 л, слив приёмной колбы | КАДАММ РИ-50.2 50 л, слив приёмной колбы | КАДАММ РИ-10ДК 10 л, двойная конденсация | КАДАММ РИ-20ДК 20 л, двойная конденсация | КАДАММ РИ-50ДК 50 л, двойная конденсация |
|---|---|---|---|---|---|---|---|
| Исполнение | 10 л, слив приёмной колбы | 20 л, слив приёмной колбы | 30 л, слив приёмной колбы | 50 л, слив приёмной колбы | 10 л, двойная конденсация | 20 л, двойная конденсация | 50 л, двойная конденсация |
| Колба испарительная | 10 л (F95) | 20 л (F95) | 30 л (F125) | 50 л (F125) | 10 л (F125) | 20 л (F125) | 50 л (F125) |
| Колба приёмная | 5 л | 10 л | 20 л | 20 л | 5 л | 10 л | 20 л |
| Скорость вращения, об/мин | 0–120, частотный | 0–120, частотный | 0–90, частотный | 0–90, частотный | 0–120, частотный | 0–120, частотный | 0–90, частотный |
| Подъём | баня, штурвал, ≈180 мм | баня, штурвал, ≈180 мм | баня, штурвал, ≈180 мм | баня, штурвал, ≈180 мм | баня, электро, ≈180 мм | баня, электро, ≈180 мм | баня, электро, ≈180 мм |
| Мощность нагрева бани, Вт | 4000 | 4000 | 6000 | 6000 | 4000 | 4000 | 6000 |
| Температура бани | RT–99 / масло RT–180 (опция 260) | RT–99 / масло RT–180 (опция 260) | RT–99 / масло RT–180 (опция 260) | RT–99 / масло RT–180 (опция 260) | RT–99 / масло RT–180 (опция 260) | RT–99 / масло RT–180 (опция 260) | RT–99 / масло RT–180 (опция 260) |
| Конденсатор / площадь | главный + вспом.; 0.57 м² | 1.2 м² | 1.28 м² | 1.5 м² | главный + вспом.; 0.57 м² | 1.2 м² | 1.5 м² |
| Баня | ≈10 л, SUS304 | ≈20 л, SUS304 | ≈50 л, SUS304 | ≈50 л, SUS304 | ≈10 л, SUS304 | ≈20 л, SUS304 | ≈50 л, SUS304 |
| Габариты (Ш×Г×В), мм | ≈1100×600×2000 | ≈1200×600×2000 | ≈1250×700×2250 | ≈1250×700×2250 | ≈970×550×1800 | ≈970×550×1800 | ≈1300×780×2500 |
| Масса, кг | 125 (брутто) | 145 (брутто) | 175 (брутто) | 190 (брутто) | 108 (брутто) | 125 (брутто) | 155 (брутто) |
| Особенности | >3.2 л/ч; мотор 180 Вт | >5 л/ч; мотор 180 Вт | мотор 250 Вт; 380 В | >9 л/ч; мотор 250 Вт; 380 В | >3.2 л/ч; LCD; мотор 250 Вт | >5 л/ч; LCD | >12 л/ч; LCD; мотор 140 Вт; 380 В |
| Питание | 220 В, 50 Гц | 220 В, 50 Гц | 380 В, 50 Гц | 380 В, 50 Гц | 220 В, 50 Гц | 220 В, 50 Гц | 380 В, 50 Гц |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | ||||||
| Стекло | боросиликатное GG-17 / 3.3 | ||||||
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | ||||||
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | ||||||
Данные производителя КАДАММ. Масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Роторные испарители КАДАММ РИ-10.2 поставляются как электрооборудование для лабораторий и производственных участков: подтверждается соответствие техническим регламентам ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. Частотный преобразователь привода входит в оценку электромагнитной совместимости. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Смачиваемые части — боросиликатное стекло 3.3 (колбы, конденсаторы, паропровод) и PTFE (уплотнения, краны); баня — нержавеющая сталь SUS304. Система рассчитана на вакуум до −0.098 МПа. Исполнения ряда 2 не являются взрывозащищёнными и устанавливаются в обычном помещении под вытяжным зонтом; для взрывоопасных зон предназначены штатные Ex-исполнения основного ряда КАДАММ РИ-10, возможность взрывозащищённого комплекта для ряда 2 уточняйте у менеджера.
- Электробезопасность — 10 и 20 л — сеть 220 В, нагрев 4000 и 6000 Вт, отдельная линия с заземлением, номинал автомата по паспорту; 30 и 50 л — трёхфазная сеть 380 В, 6000 Вт.
- Термическая защита — терморегулятор бани с ограничением +180 °C (+260 °C у высокотемпературной опции); при работе с маслом — крышка бани, контроль уровня, защита оператора от брызг.
- Электропривод подъёма (ДК) — электроподъём бани ≈180 мм с концевыми ограничениями хода; управление с панели, аварийная остановка — по руководству.
- Вакуумная безопасность — стекло 3.3 и уплотнения PTFE рассчитаны на полный вакуум; напуск атмосферы — штатным краном; осмотр стекла на сколы перед включением.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы испытаний и сертификаты — по запросу.
Класс защиты корпуса, точность поддержания температуры бани и комплектность высокотемпературной опции — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
колба 20 л: КАДАММ ЦТ-О20-20
колба 30 л: КАДАММ ЦТ-О30-20
колба 50 л: КАДАММ ЦТ-О50-20
КАДАММ НС-МП4 Насос вакуумный мембранный PTFE 4 м³/ч
колба 20 л: КАДАММ ЦТ-О20-40
колба 30 л: КАДАММ ЦТ-О30-40
колба 50 л: КАДАММ ЦТ-О50-40
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Двойной сборник дистиллята | Две приёмные колбы с клапанами PTFE — слив одной без остановки отгонки. |
| Автоподъём вместо штурвала | Электроподъём бани для штурвальных исполнений. |
| Взрывозащищённый комплект | Ex-мотор и Ex-частотный преобразователь. |
| Масляная баня до +260 °C | Высокотемпературная баня под заказ. |
| Рама с покрытием PTFE, баня SUS304 | Антикоррозионное исполнение для агрессивных сред. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 12 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О10-20 | Криостат — Бак 10 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О10-40 | Криостат — Бак 10 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О10-80 | Криостат — Бак 10 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О20-20 | Криостат — Бак 20 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О20-40 | Криостат — Бак 20 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О20-80 | Криостат — Бак 20 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О30-20 | Криостат — Бак 30 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 30 л для 30 л |
| КАДАММ ЦТ-О30-40 | Криостат — Бак 30 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 30 л для 30 л |
| КАДАММ ЦТ-О30-80 | Криостат — Бак 30 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 30 л для 30 л |
| КАДАММ ЦТ-О50-20 | Криостат — Бак 50 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
| КАДАММ ЦТ-О50-40 | Криостат — Бак 50 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
| КАДАММ ЦТ-О50-80 | Криостат — Бак 50 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 50 л для 50 л |
Вакуумные насосы · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В50 | Насос вакуумный водокольцевой — рекомендация поставщика для 10–50 л |
| КАДАММ НС-МХ40 | Насос вакуумный мембранный 38–40 л/мин, 8 мбар — альтернатива без воды |
| КАДАММ НС-МП4 | Насос вакуумный мембранный PTFE 4 м³/ч — для 50–100 л для 50 л |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
Ряд 2 — напольные приборы высотой ≈1.8–2.5 м и транспортной массой 108–190 кг с частотным преобразователем и, у ДК, электроприводом подъёма. Ниже — порядок ввода в работу; монтаж выполняется силами лаборатории, шеф-монтаж — по договорённости.
Габариты по исполнениям: ≈1100×600×2000 мм (10.2), ≈1200×600×2000 (20.2), ≈1250×700×2250 (30.2, 50.2), ≈970×550×1800 (10ДК), ≈1300×780×2500 мм (20ДК, 50ДК). Ровный пол под нагрузку до 190 кг, запас по высоте над стойкой для снятия конденсатора, доступ спереди к штурвалу или панели и к приёмной колбе, сзади — к штуцерам. Установка под вытяжной зонт.
Доставка на поддоне гидравлической тележкой; проверить ширину дверных проёмов по габаритам стойки. Стеклянные части перевозятся отдельно; распаковка и установка — не менее двух человек. Снять транспортные фиксаторы привода и электроподъёма (ДК).
10 и 20 л — сеть 220 В на отдельную линию с заземлением (нагрев 4000 и 6000 Вт); 30 и 50 л — трёхфазная сеть 380 В (6000 Вт). Номинал автомата и сечение кабеля — по паспорту; частотный преобразователь чувствителен к качеству заземления.
Конденсатор — на стойку, испарительная колба — на фланец F95 (10.2, 20.2) или F125 (30.2, 50.2 и все ДК), приёмная колба — под конденсатор, кран слива закрыть. Фланцы и уплотнения PTFE чистые и сухие, без смазки. У ДК проверить ход электроподъёма бани на все ≈180 мм с пустой колбой, у .2 — свободный ход штурвала.
Шланги на штуцеры 15 мм: подача — в нижний штуцер, возврат — из верхнего; у ДК — последовательно через главный и вспомогательный конденсаторы по схеме руководства. Криостат ЦТ-О10…О50 по объёму колбы или водопровод со сливом; шланги закрепить хомутами.
Насос НС-В50 (водокольцевой) или НС-МХ40 (мембранный) — к вакуумному штуцеру через контроллер ВА-К; при паспортной производительности до 12 л/ч насос должен успевать отводить неконденсируемые газы, поэтому линию выполняют коротким шлангом большого сечения. Выхлоп насоса — в вытяжку.
Залить воду (до +99 °C) или термостойкое масло (до +180 °C, для высокотемпературной опции — масло, рассчитанное на +260 °C) в баню ≈10, ≈20 или ≈50 л по метке. Уровень проверить с опущенной пустой колбой: покрывает колбу, не переливается при погружении.
С пустой колбой задать, например, 100 мбар и убедиться, что давление держится при остановленном насосе. Загрузить колбу не более чем на половину, включить хладагент, разогнать привод до 60–90 об/мин, опустить баню (штурвалом или кнопкой), снижать давление ступенями. По окончании — напуск атмосферы, подъём бани, слив приёмной колбы.
Обслуживание в процессе эксплуатации
- Конденсаторы — промывка растворителем при смене продукта; у ДК — обе ступени; при работе с криостатом ниже 0 °C — оттаивание перед остановкой.
- Уплотнения PTFE и краны слива — осмотр при каждой смене колбы, замена при дрейфе давления; краны — без смазки.
- Баня SUS304 — смена воды при налёте, контроль уровня и замена масла по регламенту руководства; чистка без абразивов и хлорсодержащих средств.
- Привод и частотный преобразователь — чистота вентиляционных решёток, отсутствие брызг теплоносителя на корпусе; параметры разгона — по руководству.
- Электроподъём (ДК) — очистка направляющих от брызг, проверка концевых положений; при заедании — остановка и осмотр, не дожимать кнопкой.
Преимущества серии
Частотный привод удерживает заданную скорость при изменении массы и вязкости в колбе — плёнка на стенке стабильна от начала до конца отгонки.
Более 3.2, 5, 9 и 12 л/ч по воде — план загрузок считается заранее, а не подбирается на месте.
SUS304 держит солевую воду и термомасло; при работе с маслом до +180 °C и с опцией +260 °C стенки бани не деградируют.
Штурвал и слив на приёмной колбе для одной загрузки в смену; электроподъём и LCD для потока колб.
Двухслойные змеевики 0.57–1.5 м² и вторая ступень у ДК — пар остаётся в приёмнике, а не в насосе.
Двойной сборник дистиллята, автоподъём вместо штурвала, баня +260 °C, рама PTFE — указываются в конфигураторе.
Насос НС-В50 или НС-МХ40, криостат ЦТ-О по объёму и контроллер ВА-К подобраны под колбы этой карточки.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-10…50 ряд 2 и ДК | КАДАММ РИ-10…50 основной ряд | КАДАММ РИ-А 5–20 л | КАДАММ РИ-3/5 ряд 2 |
|---|---|---|---|---|
| Тип | ряд 2, 10–50 л | напольный 10–50 л | автоподъём 5–20 л | ряд 2, 2–5 л |
| Температура / объём | колбы 10–50 л · бани SUS304 4–6 кВт | колбы 10–50 л · баня 3–8 кВт | колбы 5 / 10 / 20 л · баня 2–5 кВт | колбы 2–5 л · масло до +210 °C |
| Исполнения | штурвал (.2) / электроподъём + ДК | стандартное / Ex | 9 исполнений: два ряда и Ex | 7 исполнений |
| Привод и особенности | частотный привод · до 12 л/ч | 0–120 об/мин · тройной конденсатор до 1.44 м² | электроподъём колбы · клапаны стекло+PTFE | до 310 об/мин · вакуумметр, PTFE-бани |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
