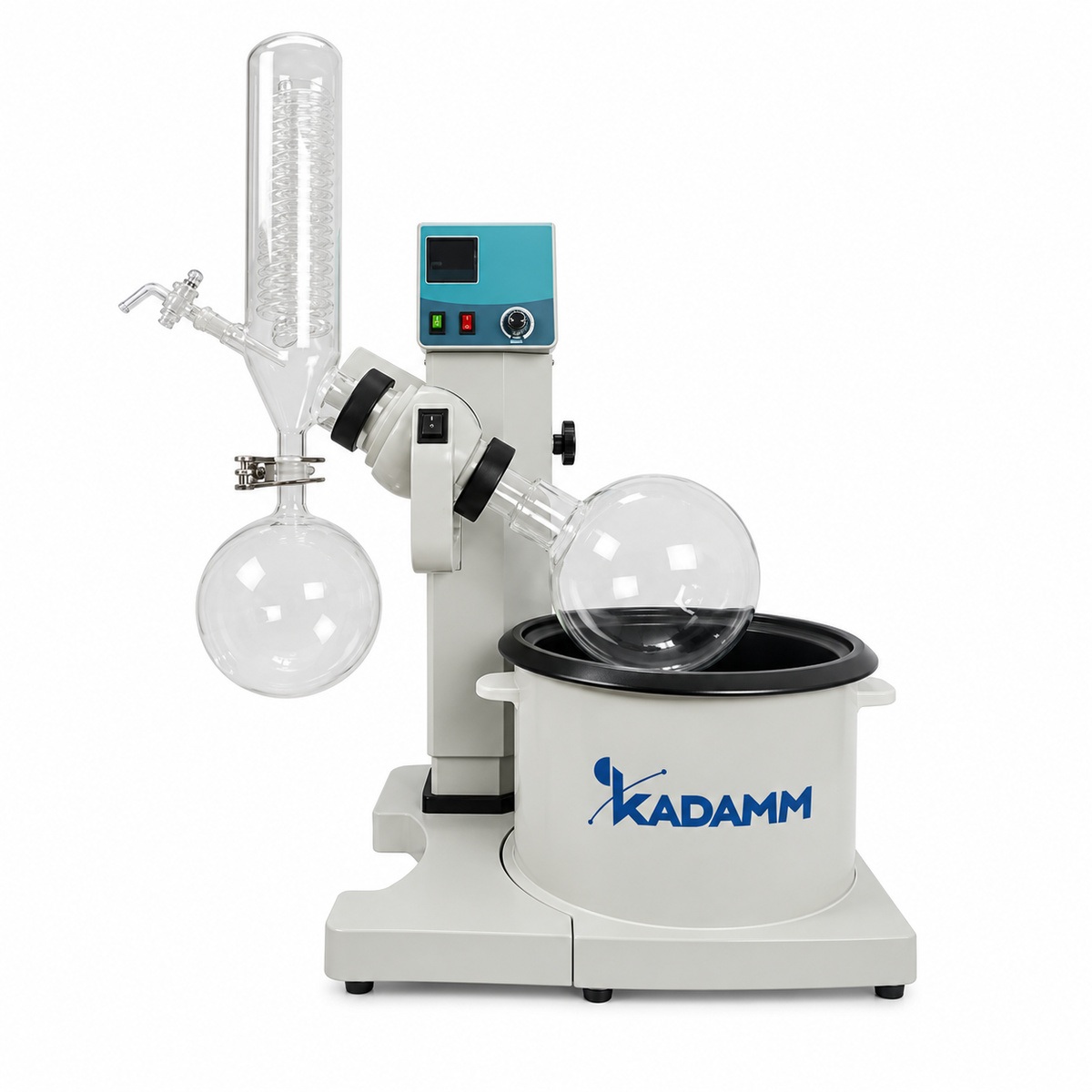

Роторные испарители 2–5 л — ряд 2: вакуумметр, PTFE-бани, LCD-исполнения до 310 об/мин: отгонка растворителей под вакуумом, концентрирование, регенерация. 7 исполнений.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии
КАДАММ РИ ряд 2 на 2–5 л — вторая линейка роторных испарителей с колбами 2, 3 и 5 л, построенная на другой платформе, чем основной ряд РИ-3: бани объёмом 5–5.4 л из PTFE-алюминиевого композита или нержавеющей стали SUS304 с нагревателем 1500 Вт, стрелочный вакуумметр у исполнений с ручным подъёмом, электроподъём колбы 0–150 мм с выбором дисплея и высокооборотные LCD-исполнения Д.2 на 0–310 об/мин с вакуумом системы 2 мбар и масляной баней до +210 °C. Семь артикулов с суффиксом «.2» — КАДАММ РИ-3.2, РИ-3В.2, РИ-5В.2, РИ-5Э.2, РИ-2Д.2, РИ-3Д.2, РИ-5Д.2 — по характеристикам не совпадают с основным рядом, поэтому вынесены в отдельную карточку. Испарительная колба у исполнений 3.2, В.2 и Э.2 крепится фланцем 50#, вакуумный тракт на уплотнениях PTFE рассчитан на остаточное давление до −0.098 МПа.
Семь исполнений ряда 2: три группы по механике
Первая группа — ручной подъём со стрелочным вакуумметром: КАДАММ РИ-3В.2 (колба 3 л, приёмная 2 л, 0–120 об/мин, ход подъёма около 140 мм, конденсатор Ø90×430 мм площадью около 0.2 м², около 1.5 л/ч по воде, 28 кг брутто) и КАДАММ РИ-5В.2 (5 л, приёмная 3 л, 0–90 об/мин, подъём около 120 мм, конденсатор Ø97×460 мм около 0.27 м², около 2 л/ч, 30 кг брутто); бани у обоих — 5 л из SUS304, 1500 Вт, вода до +99 °C или масло до +180 °C. Вторая группа — электроподъём колбы 0–150 мм и привод 20–200 об/мин: КАДАММ РИ-3.2 на колбу 3 л с баней 5 л PTFE-алюминий и тремя вариантами дисплея (A — цифровой индикатор температуры, B — температура и скорость, C — LCD), конденсатор Ø90×430 мм, около 1.5 л/ч, 34 кг брутто; и КАДАММ РИ-5Э.2 на 5 л с LCD, баней PTFE-алюминий 5 л, конденсатором Ø97×460 мм около 0.27 м², около 2 л/ч, 36 кг брутто. Третья группа — интенсивные LCD-исполнения КАДАММ РИ-2Д.2, РИ-3Д.2 и РИ-5Д.2 на колбы около 2, 3 и 5 л: привод 0–310 об/мин, ход подъёма 150 мм, баня 5.4 л с водой до +99 °C (±0.5 °C) или маслом до +210 °C (±2 °C), вакуум системы 2 мбар и паспортная скорость испарения 25, 100 и 150 мл/мин соответственно; масса 30, 35 и 42 кг брутто. Габариты первых двух групп — от 670×340×960 мм у РИ-3В.2 до 900×430×1100 мм у РИ-5В.2; РИ-3.2 — около 850×480×900 мм, РИ-5Э.2 — около 800×450×980 мм.
Бани PTFE-алюминий и SUS304: нагрев, чистка, ресурс
В основном ряду РИ-3 баня — ёмкость на 7.9–10.4 л с нагревателем 1200–2000 Вт. В ряду 2 баня компактнее (5 л) и устроена иначе. У исполнений с электроподъёмом (РИ-3.2, РИ-5Э.2) это алюминиевый корпус с PTFE-покрытием: алюминий проводит тепло в разы лучше стали, поэтому баня быстрее выходит на уставку и ровнее держит температуру по объёму, а PTFE не даёт накипи и солям прикипать к стенке — баня моется водой без абразивов, не корродирует от пролитого растворителя и не оставляет следов на колбе. У исполнений с ручным подъёмом (РИ-3В.2, РИ-5В.2) баня из нержавеющей стали SUS304 — стойкой к воде, маслу и случайным брызгам кислот и щелочей, ремонтопригодной и не боящейся ударов. Обе бани греются нагревателем 1500 Вт и рассчитаны на воду до +99 °C и термомасло до +180 °C. Материал бани 5.4 л у исполнений Д.2 подтверждается по паспорту.
Стрелочный вакуумметр: контроль разрежения на самом приборе
КАДАММ РИ-3В.2 и РИ-5В.2 комплектуются стрелочным вакуумметром. Это не замена контроллеру, а средство контроля: по стрелке видно, вышла ли система на нужное разрежение, держит ли она его при перекрытом насосе (падение за минуту — признак негерметичного фланца или шланга) и в какой момент при подъёме давления начинается вскипание. Для методик с одним растворителем — вода, спирт, ацетон, этилацетат — этого достаточно: давление выставляется краном напуска или клапаном насоса по показаниям вакуумметра и дальше не меняется. Для смесей и ступенчатой отгонки к любому исполнению ряда добавляется внешний контроллер вакуума КАДАММ ВА-К — он удерживает уставку автоматически, а вакуумметр остаётся независимым контрольным прибором, не зависящим от электроники.
Исполнения Д.2: 310 об/мин, вакуум 2 мбар и масло до +210 °C
Три параметра Д.2 работают вместе. Обороты до 310 об/мин раскатывают жидкость по стенке колбы более тонкой и широкой плёнкой, чем при 120–200 об/мин, увеличивая поверхность испарения и теплопередачу от бани — отсюда паспортные 25, 100 и 150 мл/мин для колб около 2, 3 и 5 л. Вакуум системы 2 мбар означает, что тракт «колба — паропровод — конденсатор — приёмная колба» герметичен настолько, что с насосом соответствующего класса в нём достигается остаточное давление 2 мбар: ДМФА, ДМСО, гликоли и высококипящие фракции экстрактов при таком давлении кипят при температурах бани заметно ниже +100 °C и не разлагаются. Масляная баня до +210 °C с точностью ±2 °C (по воде ±0.5 °C) даёт запас, когда растворитель или продукт требуют высокой температуры даже под вакуумом — например, при отгонке остатков высококипящих масел. Приёмная колба, мощность нагревателя и площадь конденсатора для Д.2 подтверждаются в паспорте при заказе — уточняйте у менеджера.
Как выбрать исполнение и в чём разница с основным рядом РИ-3
По объёму загрузки: колба заполняется не более чем наполовину, поэтому 2 л — для партий до 1 л, 3 л — до 1.5 л, 5 л — до 2.5 л. По механике: ручной подъём с вакуумметром (В.2) — там, где прибор обслуживает один растворитель, а простота важнее автоматики; электроподъём (3.2, 5Э.2) — при частой смене колб и работе со вспенивающимися растворами; Д.2 — для максимальной скорости, высококипящих растворителей и температуры бани выше +180 °C. Взрывозащищённых исполнений в ряду 2 нет: для ЛВЖ в опасной зоне нужны РИ-3Ex/5Ex из основного ряда КАДАММ РИ-3. Там же — подъём бани на 200 мм с нагревателем 2000 Вт, конденсатор 0.26 м² на всех объёмах, бани 7.9–10.4 л, колба 6 л с двухслойным змеевиком 0.5 м² и боковой слив приёмной колбы. Ряд 2 выбирают за антипригарные бани PTFE-алюминий и SUS304, вакуумметр в комплекте, привод 310 об/мин с вакуумом 2 мбар, масло +210 °C и типоразмер 2 л. Партии до 0.5 л — КАДАММ РИ-1 с электроподъёмом (у РИ-1.2 та же баня PTFE-алюминий); от 5 л — КАДАММ РИ-10 ряд 2 со сливом приёмной колбы и двойной конденсацией.
Кому подходит
Ряд 2 выбирают, когда важнее не подъём бани и Ex, а быстрый нагрев, контроль разрежения по стрелке, скорость отгонки или предел температуры бани выше +180 °C. Подразделения и задачи, для которых исполнения .2 подходят лучше основного ряда:
Как выбрать роторный испаритель 2–5 л ряда 2: исполнение внутри карточки или основной ряд
Семь артикулов с суффиксом .2 различаются механикой подъёма, дисплеем, материалом бани и приводом. Найдите свою задачу — строка ведёт к исполнению в этой карточке или к соседней.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Один растворитель, партии до 1.5 л, контроль разрежения по стрелке | КАДАММ РИ-3В.2 → | Ручной подъём около 140 мм, вакуумметр, баня 5 л SUS304, 0–120 об/мин, конденсатор около 0.2 м², около 1.5 л/ч. |
| То же для партий до 2.5 л | КАДАММ РИ-5В.2 → | Колба 5 л, приёмная 3 л, 0–90 об/мин, конденсатор Ø97×460 мм около 0.27 м², около 2 л/ч, баня SUS304. |
| Частая смена колб, баня без накипи, дисплей под задачу | КАДАММ РИ-3.2 → | Электроподъём 0–150 мм, 20–200 об/мин, баня 5 л PTFE-алюминий, варианты дисплея A/B/C, около 1.5 л/ч. |
| Партии до 2.5 л с электроподъёмом и LCD | КАДАММ РИ-5Э.2 → | Колба 5 л, баня PTFE-алюминий, конденсатор около 0.27 м², около 2 л/ч, 36 кг брутто. |
| Высококипящие растворители, максимальная скорость, масло выше +180 °C | КАДАММ РИ-3Д.2 (также РИ-2Д.2, РИ-5Д.2) → | 0–310 об/мин, вакуум системы 2 мбар, вода ±0.5 °C / масло до +210 °C ±2 °C, 25/100/150 мл/мин. |
| Нужна платформа 2–5 л с банями PTFE-алюминий или SUS304, вакуумметром или приводом 310 об/мин | ✓ КАДАММ РИ ряд 2 (эта карточка) · вы здесь | Семь исполнений на одной обвязке: насос НС-В15/НС-МХ25 и криостат ЦТ-О5. |
| ЛВЖ в опасной зоне, подъём бани с нагревателем 2000 Вт, колба 6 л или конденсатор 0.5 м² | КАДАММ РИ-3 → | Основной ряд: восемь исполнений 3–6 л, Ex-пары РИ-3Ex/5Ex, конденсатор 0.26 м², боковой слив у РИ-5В. |
| Загрузка больше 2.5 л или меньше 0.5 л | КАДАММ РИ-10 ряд 2 → | Напольные 10–50 л со сливом приёмной колбы и двойной конденсацией; для 0.5 л — настольные КАДАММ РИ-1 с электроподъёмом. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-3.2 3 л, исполнения A/B/C | КАДАММ РИ-3В.2 3 л, ручной подъём, вакуумметр | КАДАММ РИ-5В.2 5 л, ручной подъём, вакуумметр | КАДАММ РИ-5Э.2 5 л, электроподъём, LCD | КАДАММ РИ-2Д.2 ≈2 л, LCD, 0–310 об/мин | КАДАММ РИ-3Д.2 ≈3 л, LCD, 0–310 об/мин | КАДАММ РИ-5Д.2 ≈5 л, LCD, 0–310 об/мин |
|---|---|---|---|---|---|---|---|
| Исполнение | 3 л, исполнения A/B/C | 3 л, ручной подъём, вакуумметр | 5 л, ручной подъём, вакуумметр | 5 л, электроподъём, LCD | ≈2 л, LCD, 0–310 об/мин | ≈3 л, LCD, 0–310 об/мин | ≈5 л, LCD, 0–310 об/мин |
| Колба испарительная | 3 л (50# фланец) | 3 л (50#) | 5 л (50#) | 5 л (50#) | ≈2 л | ≈3 л | ≈5 л |
| Колба приёмная | 2 л | 2 л | 3 л | 3 л | уточняйте | уточняйте | уточняйте |
| Скорость вращения, об/мин | 20–200 | 0–120 | 0–90 | 20–200 | 0–310 | 0–310 | 0–310 |
| Подъём | колба, электро, 0–150 мм | ручной ≈140 мм | ручной ≈120 мм | колба, электро, 0–150 мм | 150 мм | 150 мм | 150 мм |
| Мощность нагрева бани, Вт | 1500 | 1500 | 1500 | 1500 | уточняйте | уточняйте | уточняйте |
| Температура бани | RT–99 / масло RT–180 | RT–99 / масло RT–180 | RT–99 / масло RT–180 | RT–99 / масло RT–180 | вода RT–99 ±0.5 / масло RT–210 ±2 | вода RT–99 ±0.5 / масло RT–210 ±2 | вода RT–99 ±0.5 / масло RT–210 ±2 |
| Конденсатор / площадь | Ø90×430 | Ø90×430; ≈0.2 м² | Ø97×460; ≈0.27 м² | Ø97×460; ≈0.27 м² | уточняйте | уточняйте | уточняйте |
| Баня | 5 л, PTFE-алюминий | 5 л, SUS304 | 5 л, SUS304 | 5 л, PTFE-алюминий | 5.4 л | 5.4 л | 5.4 л |
| Габариты (Ш×Г×В), мм | ≈850×480×900 (A, C) / ≈800×450×980 (B) | ≈670×340×960 | ≈900×430×1100 | ≈800×450×980 | уточняйте | уточняйте | уточняйте |
| Масса, кг | 34 (брутто) | 28 (брутто) | 30 (брутто) | 36 (брутто) | 30 (брутто) | 35 (брутто) | 42 (брутто) |
| Особенности | A: цифровой темп.; B: темп.+скорость; C: LCD; ≈1.5 л/ч | ≈1.5 л/ч | ≈2 л/ч | ≈2 л/ч | вакуум системы 2 мбар; 25 мл/мин | 2 мбар; 100 мл/мин | 2 мбар; 150 мл/мин |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | 2 мбар (вакуум системы) | 2 мбар (вакуум системы) | 2 мбар (вакуум системы) |
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде (масло — по паспорту модели) | ±0.5 °C по воде, ±2 °C по маслу | ±0.5 °C по воде, ±2 °C по маслу | ±0.5 °C по воде, ±2 °C по маслу |
| Питание | 220 В, 50 Гц (110 В — опция) | 220 В, 50 Гц (110 В — опция) | 220 В, 50 Гц (110 В — опция) | 220 В, 50 Гц (110 В — опция) | уточняйте | уточняйте | уточняйте |
| Стекло | боросиликатное GG-17 / 3.3 | ||||||
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | ||||||
Данные производителя КАДАММ. «уточняйте» — параметр подтверждается в паспорте при заказе; масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Роторные испарители КАДАММ ряда 2 поставляются как лабораторное электрооборудование, соответствие которого требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» подтверждается декларацией; продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Смачиваемые части вакуумного тракта — боросиликатное стекло 3.3 (GG-17) и PTFE; фланцевое соединение колбы 50# и уплотнения рассчитаны на остаточное давление до −0.098 МПа, у исполнений Д.2 — на вакуум системы 2 мбар. Ни одно из семи исполнений ряда 2 не является взрывозащищённым: приборы устанавливаются в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом, а для ЛВЖ во взрывоопасной зоне предназначены КАДАММ РИ-3Ex и РИ-5Ex основного ряда.
- Электробезопасность — питание 220 В, 50 Гц; нагреватель бани 1500 Вт (у Д.2 — по паспорту) — розетка с заземлением на отдельной линии.
- Термическая защита — уставка и индикация температуры бани; при масле до +180 °C (Д.2 — до +210 °C) — крышка бани, контроль уровня, защита от брызг.
- Вакуумная безопасность — стрелочный вакуумметр у В.2 для контроля разрежения; напуск атмосферы — штатным краном, не отсоединением шланга.
- Химическая стойкость бань — PTFE-покрытие и SUS304 стойки к воде, термомаслу и брызгам распространённых реактивов; исключение — фтористоводородная кислота для стекла.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.
Класс защиты корпуса, тип привода подъёма и материал бани у исполнений Д.2, площадь конденсатора РИ-3.2 — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Колба 2 л вместо 1 л | Испарительная и приёмная колбы 2 л для исполнений на 1 л (где предусмотрено паспортом). |
| Масляная баня до +180/+210 °C | Термомасло вместо воды для высококипящих растворителей. |
| Прозрачная крышка бани | Снижает испарение теплоносителя и защищает от брызг. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О5-20 | Криостат — Бак 5 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 3, 5 л для 3, 5 л |
| КАДАММ ЦТ-О5-40 | Криостат — Бак 5 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 3, 5 л для 3, 5 л |
| КАДАММ ЦТ-О5-80 | Криостат — Бак 5 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 3, 5 л для 3, 5 л |
Вакуумные насосы · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В15 | Насос вакуумный водокольцевой — рекомендация поставщика для колб до 5 л |
| КАДАММ НС-МХ25 | Насос вакуумный мембранный химстойкий 25 л/мин, 13 мбар — альтернатива без воды |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
Исполнения ряда 2 поставляются в сборе; для запуска нужны вакуумный насос, при необходимости контроллер давления и криостат либо проточная вода. Порядок первого запуска одинаков для всех семи исполнений, различия — в объёме бани и высоте прибора:
Стол или вытяжной шкаф глубиной не менее 500 мм. Ширина исполнений от 670 мм (РИ-3В.2) до 900 мм (РИ-5В.2), высота 900–1100 мм; сверху — запас на ход подъёма 120–150 мм и снятие колбы. Розетка 220 В с заземлением на отдельной линии.
Снять транспортные фиксаторы, проверить конденсатор, колбы, фланцевое уплотнение 50#, у В.2 — вакуумметр, сверить исполнение и вариант дисплея (A/B/C у РИ-3.2) с паспортом. Масса брутто 28–42 кг — переносить вдвоём.
Установить конденсатор, испарительную колбу — на фланец 50# с уплотнением PTFE без смазки, приёмную колбу 2 или 3 л — под конденсатор. Проверить свободный ход колбы в баню при подъёме и опускании.
Шланги криостата КАДАММ ЦТ-О5 или проточной воды — на штуцеры змеевика (вход снизу, выход сверху). Для дихлорметана, эфира, ацетона задать на криостате −10…−20 °C; для воды и спиртов достаточно +10…+15 °C.
Насос — к штуцеру конденсатора: водокольцевой КАДАММ НС-В15 для воды, спиртов, ацетона или мембранный НС-МХ25 (13 мбар) без воды. Для Д.2 с вакуумом системы 2 мбар нужен насос с остаточным давлением около 1 мбар — подбор у менеджера. Контроллер ВА-К — для смесей и ступенчатой отгонки.
Залить дистиллированную воду (до +99 °C) или термомасло (до +180 °C; у Д.2 — до +210 °C) до метки: 5 л у исполнений 3.2, В.2 и Э.2, 5.4 л у Д.2. В баню PTFE-алюминий не ставить металлические предметы, не чистить абразивом.
С пустой колбой откачать систему, перекрыть насос: у В.2 стрелка вакуумметра не должна заметно сдвигаться за 1–2 минуты, у остальных — контролировать по вакуумметру насоса или контроллеру. Рост давления — фланец, шланг или посадка приёмной колбы.
Загрузить колбу не более чем наполовину, задать 60–120 об/мин (у Д.2 повышать до 200–310 после выхода на режим), опустить колбу, вывести давление по растворителю. По окончании — напуск атмосферы, подъём, слив приёмной колбы.
Обслуживание в процессе эксплуатации
- Бани — PTFE-алюминий — мойка водой с мягким моющим средством, без абразивов и металлических щёток; SUS304 — обычная чистка; масло — контроль уровня и замена по регламенту.
- Вакуумметр (В.2) — сверять с контроллером или насосом раз в квартал; при остаточном давлении на стрелке в атмосфере — проверить и заменить.
- Фланец 50# — уплотнение PTFE осматривать при каждой смене колбы; при дрейфе давления заменить, смазку не применять.
- Конденсатор — промывать после смены растворителя; при криостате ниже 0 °C и водных растворах — периодически оттаивать змеевик.
- Насос — мембрана и клапаны — по руководству насоса; после кислых паров продуть воздухом; у водокольцевого — смена воды.
Преимущества серии
Ручной подъём с вакуумметром, электроподъём с выбором дисплея, интенсивные LCD-исполнения — ряд закрывает и учебную лабораторию, и участок с потоком проб.
PTFE-алюминий не держит накипь и моется водой, SUS304 переносит реактивы: меньше времени на обслуживание, дольше срок службы.
Алюминиевая баня 5 л с нагревателем 1500 Вт греется быстрее стальной ёмкости большего объёма — меньше ожидания перед каждой отгонкой.
Вакуумметр у В.2 показывает утечки и момент вскипания без внешнего контроллера; при необходимости контроллер ВА-К добавляется к любому исполнению.
Д.2 отгоняют высококипящие растворители и работают быстрее: 100 и 150 мл/мин у 3 и 5 л.
Запас по температуре бани там, где основной ряд ограничен +180 °C.
Насос КАДАММ НС-В15 или НС-МХ25 и криостат ЦТ-О5 подходят к колбам 2–5 л; переход между рядами не требует новой обвязки.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-3/5 ряд 2 | КАДАММ РИ-3/5 основной ряд | КАДАММ РИ-1 электроподъём | КАДАММ РИ-10…50 ряд 2 и ДК |
|---|---|---|---|---|
| Тип | ряд 2, 2–5 л | лабораторный 3–6 л | настольный, электроподъём | ряд 2, 10–50 л |
| Температура / объём | колбы 2–5 л · масло до +210 °C | колбы 3 / 5 / 6 л · баня до +180 °C | колба 1 л · баня до +99/180 °C | колбы 10–50 л · бани SUS304 4–6 кВт |
| Исполнения | 7 исполнений | 8 исполнений, Ex для 3 и 5 л | 6 исполнений | штурвал (.2) / электроподъём + ДК |
| Привод и особенности | до 310 об/мин · вакуумметр, PTFE-бани | 0–200 об/мин · конденсатор 0.26–0.5 м² | 0–200/310 об/мин · цифровая индикация | частотный привод · до 12 л/ч |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
