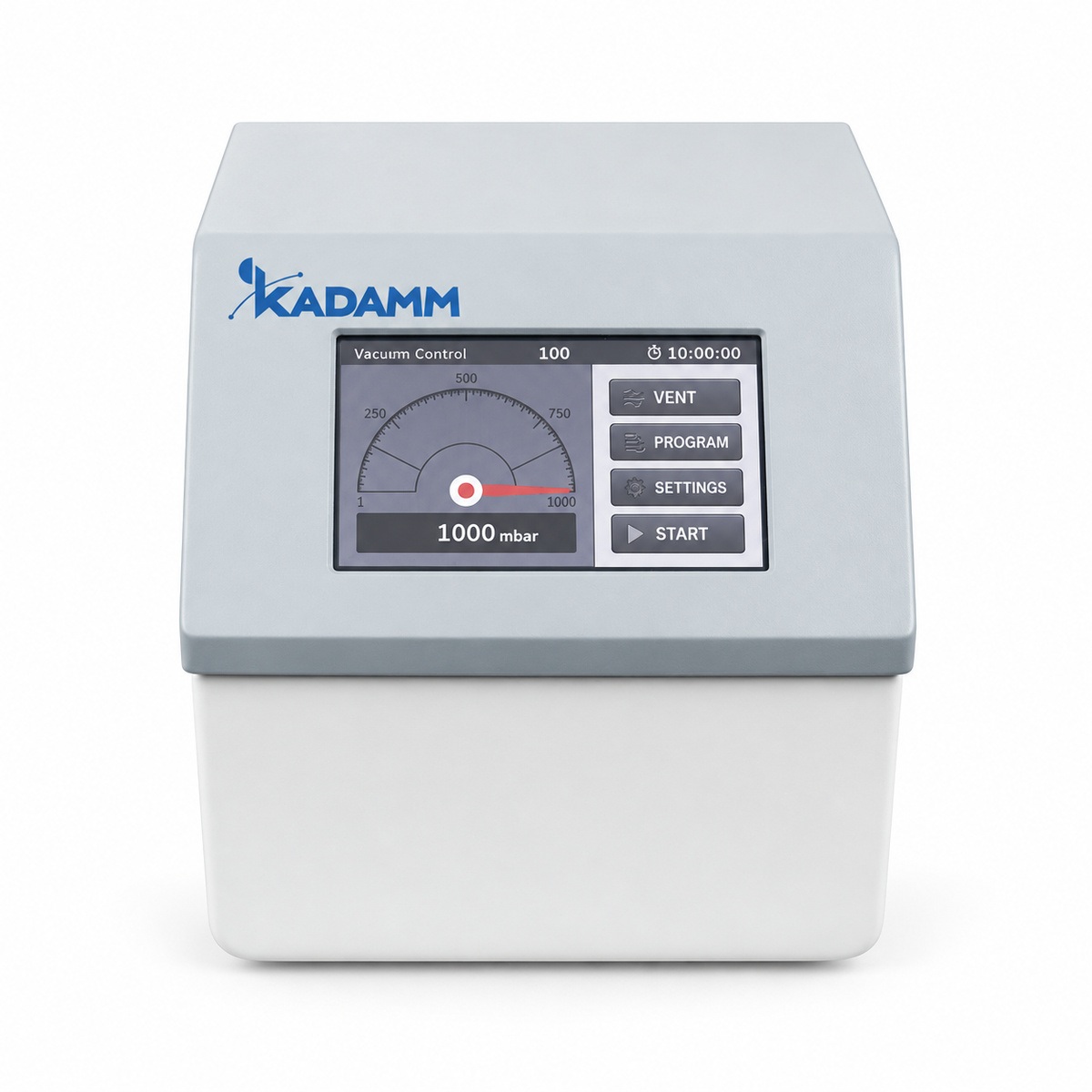

КАДАММ ВА-К — вакуумный контроллер программируемый, 1–1000 мбар

КАДАММ ВА-К — программируемый вакуум-контроллер на диапазон 1–1000 мбар. Он измеряет давление в системе и сам держит заданное значение, открывая и закрывая клапан по датчику: оператор задаёт уставку, а не ловит кипение краном. Кроме одноточечного режима есть программный — в память записывается до пяти программ по пять шагов в каждой, и в шаге задаются вакуум и время. Управление ведётся с сенсорной панели TFT 5 дюймов. Присоединение Ø8 мм, смоченные части выполнены из PTFE, полипропилена, силикона и керамики. Перегрузочное давление датчика — 1500 мбар, то есть с запасом над атмосферным. Питание 110–240 В 50/60 Гц, паспортная мощность 600 Вт, габариты 189×207×193 мм, масса 4.0 кг, условия эксплуатации +10…+40 °C при относительной влажности не выше 80 %.

Почему контроллер, а не кран

Кипение под вакуумом — процесс с положительной обратной связью. Как только давление падает ниже точки кипения при текущей температуре, растворитель вскипает, объём пара резко растёт, и если в этот момент насос продолжает откачивать с прежней скоростью, кипение переходит в выброс: содержимое колбы уходит в конденсатор и дальше в приёмную колбу или в насос. Краном это ловится вручную и каждый раз по-разному — результат зависит от того, насколько внимателен оператор именно сегодня. Контроллер решает задачу иначе: он знает текущее давление по датчику и держит уставку клапаном, открывая и закрывая его по мере необходимости. Кипение идёт ровно, без выбросов, и — что важнее для лаборатории — одинаково от опыта к опыту. Режим становится воспроизводимой величиной, которую можно записать в методику: не «приоткрыть кран примерно на треть», а «120 мбар».

Программы по шагам: для чего нужны пять шагов

Одноточечный режим держит одно давление. Программный даёт последовательность: до пяти шагов, в каждом задаются вакуум и время. Это нужно там, где в колбе не один растворитель, а смесь, или где процесс идёт стадиями. Классический пример — отгонка смеси: сначала на умеренном разрежении уходит лёгкий компонент, затем давление ступенькой снижается, и начинает отгоняться более высококипящий. Если сразу дать глубокий вакуум, лёгкая фракция вскипит бурно и унесёт с собой часть продукта; если остановиться на умеренном — тяжёлая фракция не пойдёт вовсе. Второй типовой сценарий — досушивание: основная отгонка на рабочем давлении, затем выдержка на минимальном для удаления остатков растворителя, и время этой выдержки задаётся в том же шаге. Пять программ в памяти означают пять сохранённых методик: их не нужно набирать заново перед каждой серией.

Смоченные части и присоединение

Со средой контактируют PTFE, полипропилен, силикон и керамика — набор, рассчитанный на пары растворителей и агрессивных сред. Это существенно: через контроллер идёт не чистый воздух, а паровоздушная смесь, и материалы клапана и датчика определяют, проживёт прибор годы или сезон. Присоединение Ø8 мм — стандартный размер для лабораторной вакуумной трубки; при другом диаметре нужен переходной штуцер. Перегрузочное давление датчика 1500 мбар даёт запас над атмосферным (около 1013 мбар): случайный напуск атмосферы или работа при повышенном давлении в линии датчик не повредят. Практическая рекомендация по монтажу одна и простая: ставить контроллер как можно ближе к аппарату и с минимальным числом соединений — каждое из них добавляет натекание, а натекание контроллер будет добросовестно компенсировать работой насоса.

Что в паспорте не разъяснено

Две строки стоит держать в голове при заказе. Первая — точность регулирования: числом производитель её не приводит, и в таблице характеристик у нас стоит «уточняйте». Диапазон измерения и установки известен (1–1000 мбар), а вот с какой погрешностью прибор держит уставку — нет. Если это входит в вашу спецификацию, запросите значение через менеджера. Вторая — паспортная мощность 600 Вт: для контроллера с клапаном и экраном это заметно много, и что именно входит в эту цифру, источник не поясняет. Уточняйте у менеджера до проектирования электрической части. И третье, уже не про характеристики: в тексте описания у производителя прибор один раз назван кодом с лишним нулём — при заказе ориентируйтесь на наш артикул, а расхождение в маркировке мы уточняем отдельно.

С чем работает

Контроллер ставится между вакуумным насосом и аппаратом. Типовые связки: роторный испаритель — КАДАММ РИ-А или КАДАММ РИ-10 — плюс насос КАДАММ НС-МХ либо КАДАММ НС-В; реактор под вакуумом; вакуумная фильтрация. Обратите внимание: у части испарителей вакуум-контроллер уже встроен — например у исполнения с сенсорной панелью в карточке КАДАММ РИ-А 50–100 л, и тогда внешний прибор не нужен. Если нужен контроллер полегче и подешевле, без программ, смотрите КАДАММ ВА-К1: 600 г, диапазон 0–1013 мбар и заявленная точность ±1 мбар.

КАДАММ ВА-К поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», производство в системе менеджмента качества ISO 9001. Питание — 110–240 В 50/60 Гц.

Смоченные части выполнены из PTFE, полипропилена, силикона и керамики; присоединение Ø8 мм; перегрузочное давление датчика 1500 мбар. Прибор рассчитан на эксплуатацию при +10…+40 °C и относительной влажности не выше 80 % — это обычные условия лаборатории, но не условия внутри вытяжного шкафа с горячим выбросом, и размещать контроллер следует вне зоны прямого воздействия паров.

• Электробезопасность — питание 110–240 В 50/60 Гц с заземлением; паспортная мощность 600 Вт, состав этой цифры источником не разъясняется — уточняйте до проектирования электрической части.
• Работа с парами растворителей — смоченные части рассчитаны на агрессивную среду, но конденсат в линии контроллера нежелателен: ловушка или конденсатор ставится перед ним.
• Напуск атмосферы — выполняется штатно, через клапан; перегрузка датчика 1500 мбар даёт запас, но не является рабочим режимом.
• Размещение — вне зоны прямого воздействия горячих паров, при +10…+40 °C и влажности не выше 80 %.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Точность регулирования числом и состав паспортной мощности 600 Вт источником не публикуются; в описании производителя встречается расхождение в маркировке кода модели — значения подтверждаются по паспорту конкретной поставки, уточняйте у менеджера.

КАДАММ ВА-К — настольный прибор массой 4 кг, который встраивается в уже работающую вакуумную линию между насосом и аппаратом. Монтаж занимает менее часа. Порядок, который мы рекомендуем при первой установке:

Обслуживание в процессе эксплуатации

• Контроль натекания — периодическая проверка по скорости роста давления при остановленном насосе: рост натекания обычно означает износ трубки или уплотнений в линии, а не отказ прибора.
• Смоченные части — осмотр при обслуживании линии; следы конденсата в приборе — повод пересмотреть схему и поставить ловушку перед ним.
• Трубка и штуцеры — замена при затвердевании: жёсткая трубка подсасывает воздух на стыках, и контроллер компенсирует это лишней работой насоса.
• Панель — протирка без абразивов и растворителей; сенсорный слой их не любит.
• Программы — выверенные методики стоит продублировать на бумаге: память прибора хранит пять программ, и при их перезаписи предыдущие теряются.
