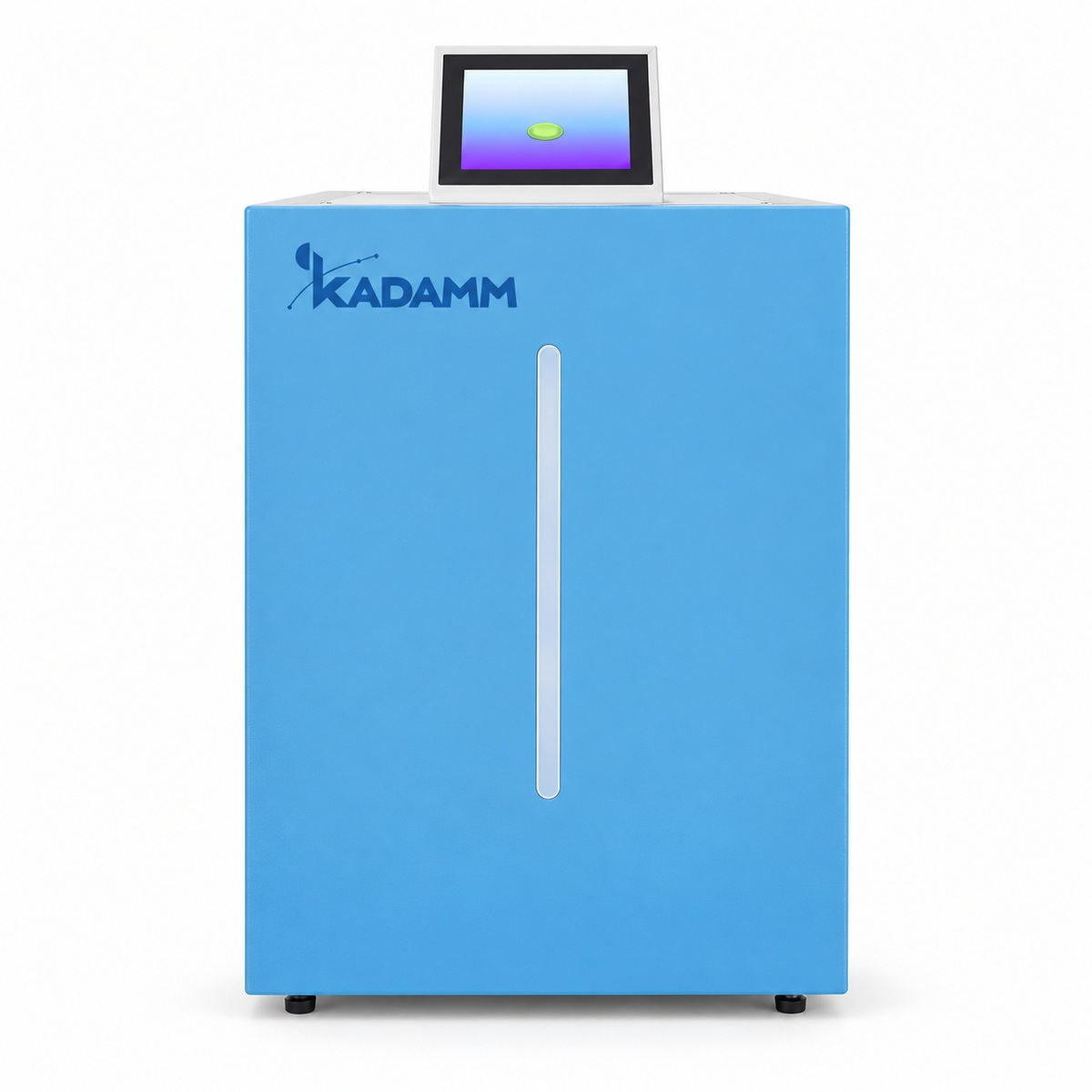

КАДАММ ВА-Д35 — вакуумный дегазатор жидкости лабораторный, 35 л

КАДАММ ВА-Д — вакуумный дегазатор на 35 л раствора, который удаляет растворённый газ тремя способами одновременно: нагревом, циркуляцией и разрежением. Температурный диапазон — от комнатной до +50.0 °C с разрешением 0.1 °C и точностью поддержания ±0.2 °C; разрежение задаётся в пределах 0.01–0.085 МПа с разрешением 0.01 МПа. Управление ведётся с сенсорной панели 7 дюймов, есть ручной и автоматический режимы. В автоматическом цикле прибор сам выполняет налив, нагрев, перемешивание и дегазацию; точность дозированного налива и слива — ±10 %. Дополнительно предусмотрены преднагрев, калибровка вакуума, температуры и расхода, память настроек, самодиагностика с выводом сообщений, промывка магистралей одной кнопкой со съёмной рабочей ёмкостью и ультрафиолетовое обеззараживание. Питание 220 В ±10 % 50 Гц, мощность 1500 Вт, габариты 550×580×850 мм, масса 45 кг.

Почему растворённый газ мешает и откуда он берётся

Любая жидкость, стоявшая на воздухе, содержит растворённый газ, и количество его определяется законом Генри: растворимость пропорциональна давлению газа над жидкостью. Пока раствор стоит в открытой ёмкости, он насыщен воздухом до равновесия. Проблемы начинаются потом. В полимерных и силиконовых компаундах растворённый воздух при отверждении выходит пузырями и портит отливку. В средах для клеточных культур он несёт кислород, ускоряющий окисление компонентов. В растворах, идущих на розлив, пузыри сбивают дозирование. В ультразвуковых измерениях микропузыри рассеивают сигнал. Универсального «немного постоять» тут не работает: чтобы газ вышел, нужно изменить условия равновесия — снизить давление над жидкостью, поднять температуру или обновить поверхность. Дегазатор делает всё три сразу, и потому справляется за цикл, а не за сутки.

Три процесса в одном цикле: что даёт каждый

Разрежение снижает парциальное давление газа над жидкостью, и равновесие сдвигается в сторону выхода растворённого газа — это основной механизм. Диапазон 0.01–0.085 МПа позволяет вести процесс мягко или глубоко: на малом разрежении газ выходит медленно и без вспенивания, на максимальном — быстро, но за пенообразованием нужно следить. Нагрев работает в ту же сторону: растворимость газов в воде и большинстве жидкостей с ростом температуры падает. Предел +50 °C здесь не ограничение, а осознанный выбор: выше начинают страдать термолабильные компоненты сред, ради которых дегазацию и делают. Циркуляция решает третью задачу — обновление поверхности. Газ уходит только через границу раздела, и если жидкость стоит неподвижно, верхний слой обедняется, а нижний остаётся насыщенным; перемешивание непрерывно подводит к поверхности новые порции. По отдельности каждый способ работает медленно, вместе — за один цикл.

Точность ±0.2 °C и разрешение 0.1 °C: зачем такая температура

Для прибора, который «просто греет до пятидесяти», такая точность кажется избыточной. Смысл её в том, что температура здесь — не средство нагрева, а параметр процесса. Растворимость газа зависит от температуры, и если методика требует воспроизводимой степени дегазации, температуру нужно держать, а не просто достигать. Второе соображение — сами среды: питательные среды, сыворотки, растворы для розлива чувствительны к перегреву, и разброс в пару градусов может означать разницу между «годно» и «испорчено». Разрешение 0.1 °C позволяет задать уставку точно под методику, а не округлять её до целых. Отдельно стоит функция преднагрева: раствор выводится на рабочую температуру до начала дегазации, и цикл не начинается на холодной жидкости, где газ уходил бы заметно медленнее.

Автоматика: калибровка, память, самодиагностика и промывка

Четыре функции, которые отличают прибор от простой вакуумной ёмкости с подогревом. Калибровка вакуума, температуры и расхода означает, что показания можно свести с эталоном — это то, что требуется в аттестуемой лаборатории и без чего прибор не встроить в систему качества. Память настроек хранит отработанные режимы: методику не набирают заново перед каждой партией. Самодиагностика выводит сообщения о нештатных ситуациях по ходу работы, а не после неё. Промывка магистралей одной кнопкой вместе со съёмной рабочей ёмкостью решает задачу перекрёстного загрязнения: после смены раствора контур моется без разборки, а ёмкость снимается и промывается отдельно. Наконец, ультрафиолетовое обеззараживание нужно там, где раствор остаётся в приборе между партиями: в тёплой питательной среде микрофлора размножается охотно, и это отдельная проблема длительного хранения.

Чего в паспорте нет и с чем работает прибор

Три строки источник не приводит, и мы не додумываем: число каналов обработки, остаточное содержание газа после дегазации в процентах и тип присоединения. В таблице характеристик в этих строках стоит «уточняйте», значения подтверждаются по паспорту конкретной поставки. Если остаточное содержание газа нормируется вашей методикой — запросите его через менеджера до заказа. Обвязки прибор не требует: разрежение создаётся внутренними средствами, объём загрузки — 35 л за цикл. Если задача не в дегазации раствора, а в поддержании давления в другом аппарате, смотрите вакуум-контроллеры КАДАММ ВА-К и КАДАММ ВА-К1; если нужно разделить фазы или провести экстракцию в стеклянном сосуде под разрежением — КАДАММ ВА-С на 10–100 л.

КАДАММ ВА-Д поставляется с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», производство в системе менеджмента качества ISO 9001. Питание 220 В ±10 % 50 Гц, потребляемая мощность 1500 Вт.

Прибор рассчитан на обработку 35 л раствора за цикл при температуре от комнатной до +50.0 °C и разрежении 0.01–0.085 МПа. Встроенное ультрафиолетовое обеззараживание требует обычных мер предосторожности: работа излучателя при открытом контуре не предусмотрена конструкцией, и обходить эту блокировку нельзя. Масса 45 кг, габариты 550×580×850 мм — прибор устанавливается стационарно.

• Электробезопасность — отдельная линия с автоматом и заземлением под нагрузку 1500 Вт; напряжение 220 В с допуском ±10 %.
• Ультрафиолетовое обеззараживание — излучатель работает в закрытом контуре; прямой взгляд на источник и работа при снятой ёмкости недопустимы.
• Работа под разрежением — напуск атмосферы — штатными средствами прибора; рабочую ёмкость снимают только после выравнивания давления.
• Термолабильные среды — предел +50 °C — конструктивный; для сред, не терпящих и такой температуры, режим ведут на нижней границе диапазона.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Число каналов обработки, остаточное содержание газа после дегазации и тип присоединения источником не публикуются — подтверждаются по паспорту конкретной поставки, уточняйте у менеджера.

КАДАММ ВА-Д — стационарный прибор массой 45 кг с полной загрузкой 35 л раствора. Ввод в работу занимает рабочий день силами лаборатории. Порядок, который мы рекомендуем при первом запуске:

Обслуживание в процессе эксплуатации

• Промывка контура — после каждой смены раствора: функция промывки магистралей плюс отдельная мойка снятой рабочей ёмкости.
• Калибровка — периодическая, по регламенту вашей системы качества: вакуум, температура и расход калибруются встроенными средствами.
• Ультрафиолетовый излучатель — расходный элемент с ограниченным ресурсом: замена по руководству, работа при открытом контуре не допускается.
• Магистрали и уплотнения — осмотр на затвердевание и подтёки; негерметичность контура прибор покажет невозможностью выйти на заданное разрежение.
• Сообщения самодиагностики — не игнорировать: они выводятся по ходу цикла и указывают на отклонение до того, как партия будет испорчена.
