Склянка Дрекселя
Устройство простое: сосуд с притёртой пробкой, в которую вставлены две трубки. Входная опущена почти до дна, выходная заканчивается сразу под пробкой. Газ идёт по входной трубке, выходит из неё пузырями и всплывает через слой жидкости, контактируя с ней всё время подъёма. Очищенный или насыщенный газ уходит через верхнюю трубку.
Эффективность такой схемы определяется тремя вещами: высотой слоя жидкости, размером пузырей и скоростью потока. Чем медленнее газ и чем мельче пузыри, тем полнее контакт. Именно поэтому на входной трубке часто делают пористый наконечник — он дробит поток на множество мелких пузырьков и заметно увеличивает поверхность контакта.
Склянка Тищенко
Отличие в геометрии: внутренняя перегородка делит сосуд на два отделения, соединённых внизу. Газ входит в первое, проходит его, перетекает во второе и выходит. Это даёт два независимых преимущества.
- Две ступени в одном сосуде. В первое отделение заливают один поглотитель, во второе — другой, и газ проходит их последовательно.
- Работа с твёрдым поглотителем. Одно отделение можно заполнить зернёным материалом — хлоридом кальция, силикагелем, натронной известью, — чего в обычной склянке Дрекселя не сделать.
- Меньше риск переброса. Перегородка задерживает жидкость при скачке давления, и она не уходит в линию так легко, как из однообъёмной склянки.
| Дрексель | Тищенко | |
|---|---|---|
| Принцип | барботаж через слой жидкости | последовательный проход двух отделений |
| Поглотитель | жидкий | жидкий и твёрдый |
| Число ступеней в сосуде | одна | две |
| Типовая задача | промывка, насыщение | осушка, двухступенчатая очистка |
| Риск переброса жидкости | выше | ниже |
Что чем поглощают
Склянка сама по себе нейтральна — работу делает то, что в неё залито или засыпано. Поглотитель подбирают по составу газа, и это первый вопрос при сборке схемы.
| Задача | Типичный поглотитель | Примечание |
|---|---|---|
| Связать кислые газы | раствор щёлочи | хлористый водород, диоксид серы, оксиды азота |
| Связать аммиак и амины | слабый раствор кислоты | — |
| Осушить газ | концентрированная серная кислота или зернёный осушитель | твёрдый — в склянке Тищенко |
| Удалить углекислый газ | щёлочь или натронная известь | — |
| Насытить газ парами | сама жидкость | обратная задача: газ уносит пар |
| Уловить следовые количества | селективный раствор | для анализа, а не для очистки потока |
Водные растворы плохо удерживают пары органических растворителей: ацетон, спирты и эфиры проходят промывку в значительной части. Для них нужна связка «конденсатор плюс сорбция на активированном угле», а не промывная склянка.
Как собрать схему
- Определить направление потока. Газ входит в трубку, опущенную до дна, и выходит через короткую. Перепутанное подключение превращает склянку в бесполезный объём: газ пройдёт над жидкостью, не коснувшись её.
- Не переполнять. Жидкости наливают столько, чтобы входная трубка была погружена, но оставался значительный свободный объём: при вспенивании содержимое не должно доходить до выходной трубки.
- Поставить предохранительную склянку. Пустой сосуд между рабочей склянкой и источником разрежения принимает жидкость, если та пойдёт обратно.
- Собрать последовательность по возрастанию селективности. Сначала снимают основную массу, потом остаток: так первый поглотитель вырабатывается предсказуемо, а второй служит долго.
- Проверить герметичность. Соединения на шлифах и шланги — под разрежением каждый стык становится точкой подсоса.
Обратное всасывание: главный риск
Схема со склянками работает под разрежением, и это создаёт характерную аварию. Если давление в системе резко меняется — насос остановился, кран закрыли не в том порядке, реакция внезапно прекратила газовыделение, — жидкость из склянки устремляется обратно, в сторону реакционного сосуда. Последствия зависят от того, что и куда попадёт: от испорченного опыта до реакции щёлочи с содержимым колбы.
Защита стандартная и обязательная: пустая предохранительная склянка между рабочей и источником разрежения. Второй приём — порядок остановки: сначала сбрасывают разрежение, потом выключают насос, а не наоборот. В промышленных аппаратах газоочистки защита от обратного всасывания заложена конструктивно — например, в КАДАММ ГС она названа прямо в описании конструкции.
Где склянки перестают справляться
Промывная склянка рассчитана на небольшой поток и ручную работу: её заполняют, контролируют глазом и меняют раствор вручную. Как только газ идёт постоянно и в заметном количестве, проявляются три ограничения. Объём поглотителя мал — раствор вырабатывается быстро. Контакт ограничен размером пузырей — при росте потока доля проскока увеличивается. И нет циркуляции — жидкость работает «как есть», пока её не заменят.
| Ситуация | Что подходит | Почему |
|---|---|---|
| Следовые количества, лабораторный опыт | промывные склянки | просто, наглядно, дёшево |
| Газ с реактора, поток постоянный | КАДАММ ГС | насадочная колонна с циркуляцией, колба 5 л |
| Работа сменами, запас раствора | КАДАММ ГС10 | промывная колонна 10–50 л |
| Кислые пары с блока разложения | КАДАММ ГС1 | три ступени, 18 л/мин, насос в составе |
| Поток больше или есть органика | КАДАММ ГС3 | 40 л/мин, исполнение с углём |
| Нужна подтверждённая эффективность | КАДАММ ГС-В | не ниже 99 % по паспорту |
| Пары из нескольких горловин | КАДАММ ГС-К | колпаки на 8–20 портов |
Чем аппарат отличается от склянки принципиально
Разница не в размере, а в механике контакта. В склянке газ проходит через слой жидкости пузырями: контакт короткий, поверхность ограничена размером пузыря, а объём жидкости, который газ реально задевает, мал. В насадочной колонне жидкость не стоит, а стекает плёнкой по насадке навстречу газу: поверхность контакта и время взаимодействия оказываются в разы больше при том же габарите.
Второе отличие — противоток. В колонне почти очищенный газ наверху встречает самый свежий раствор, и движущая сила процесса сохраняется до выхода. В склянке весь газ контактирует с одним и тем же, постепенно вырабатывающимся раствором. Практический вывод простой: склянка хороша для следовых количеств и для контроля, аппарат — для реального потока.
Аппараты газоочистки в каталоге
| Серия | Типоразмеры | Для чего | Ключевая особенность | |
|---|---|---|---|---|

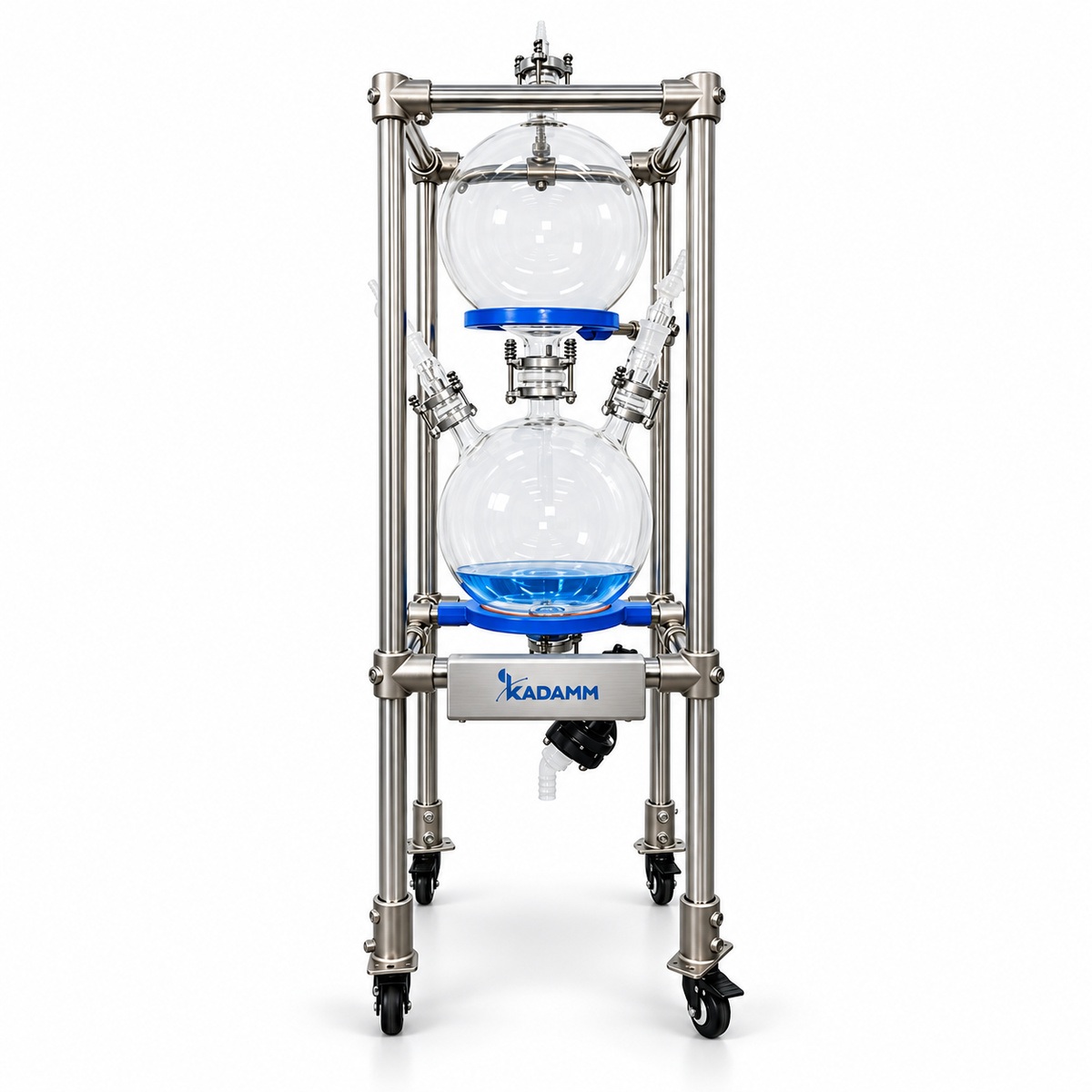

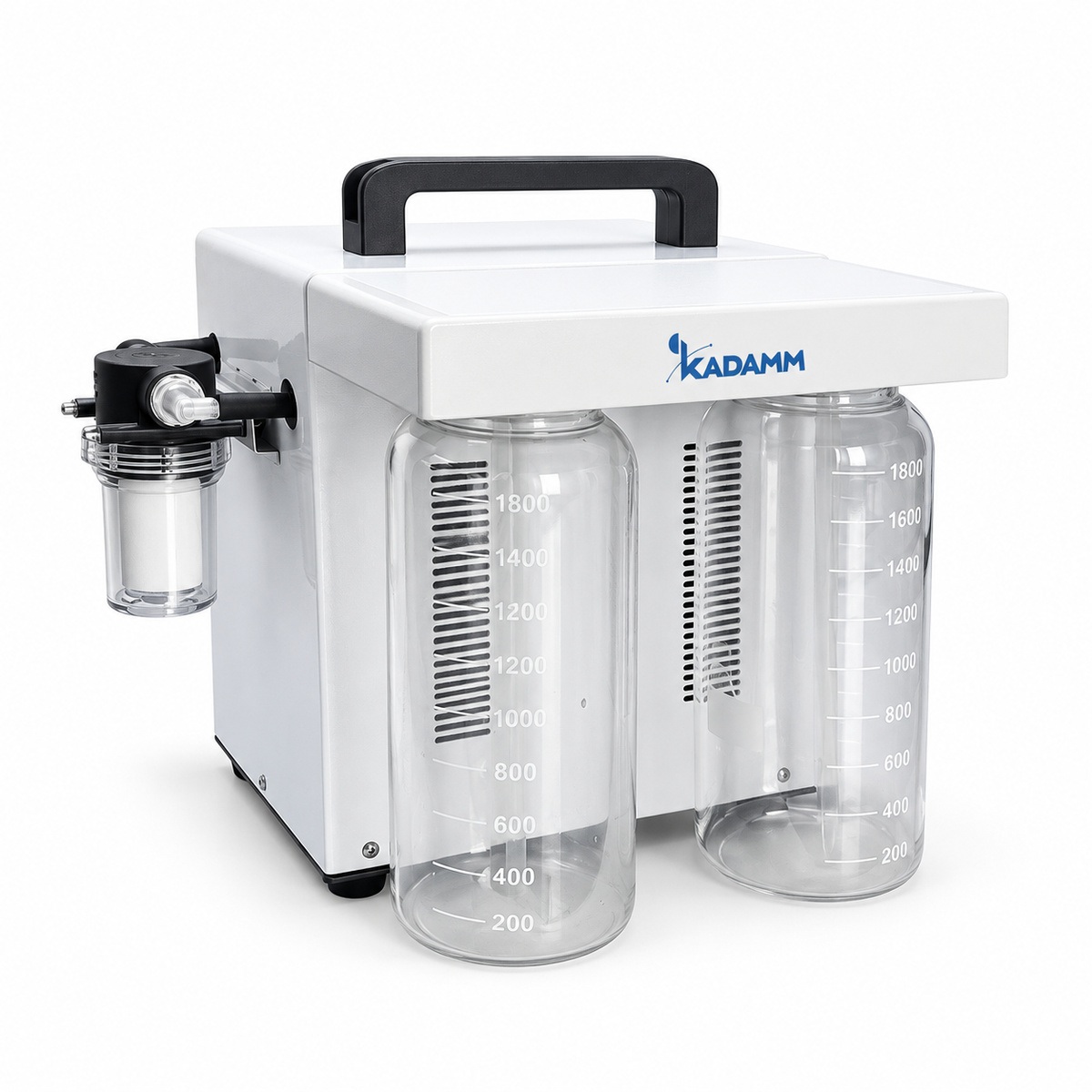

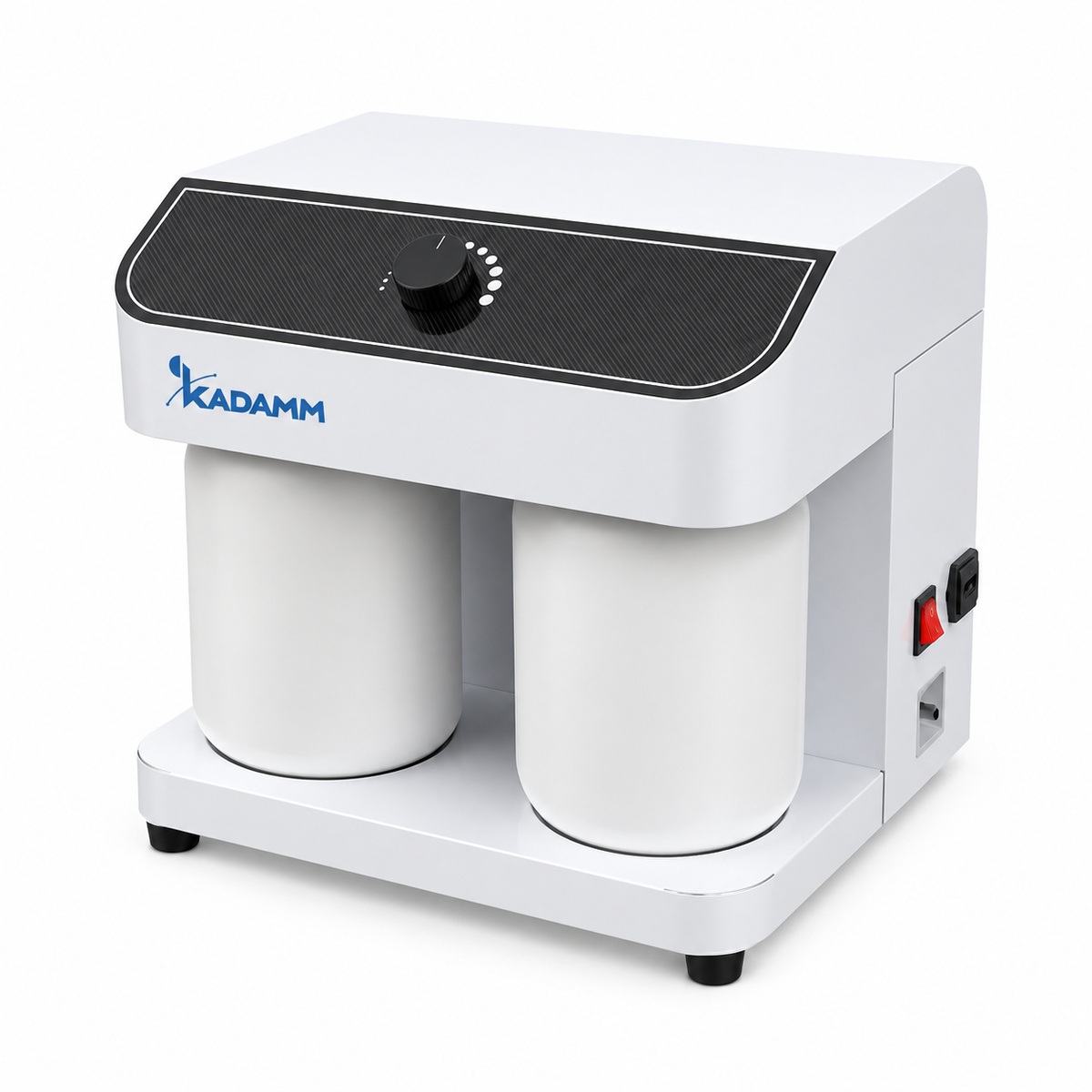

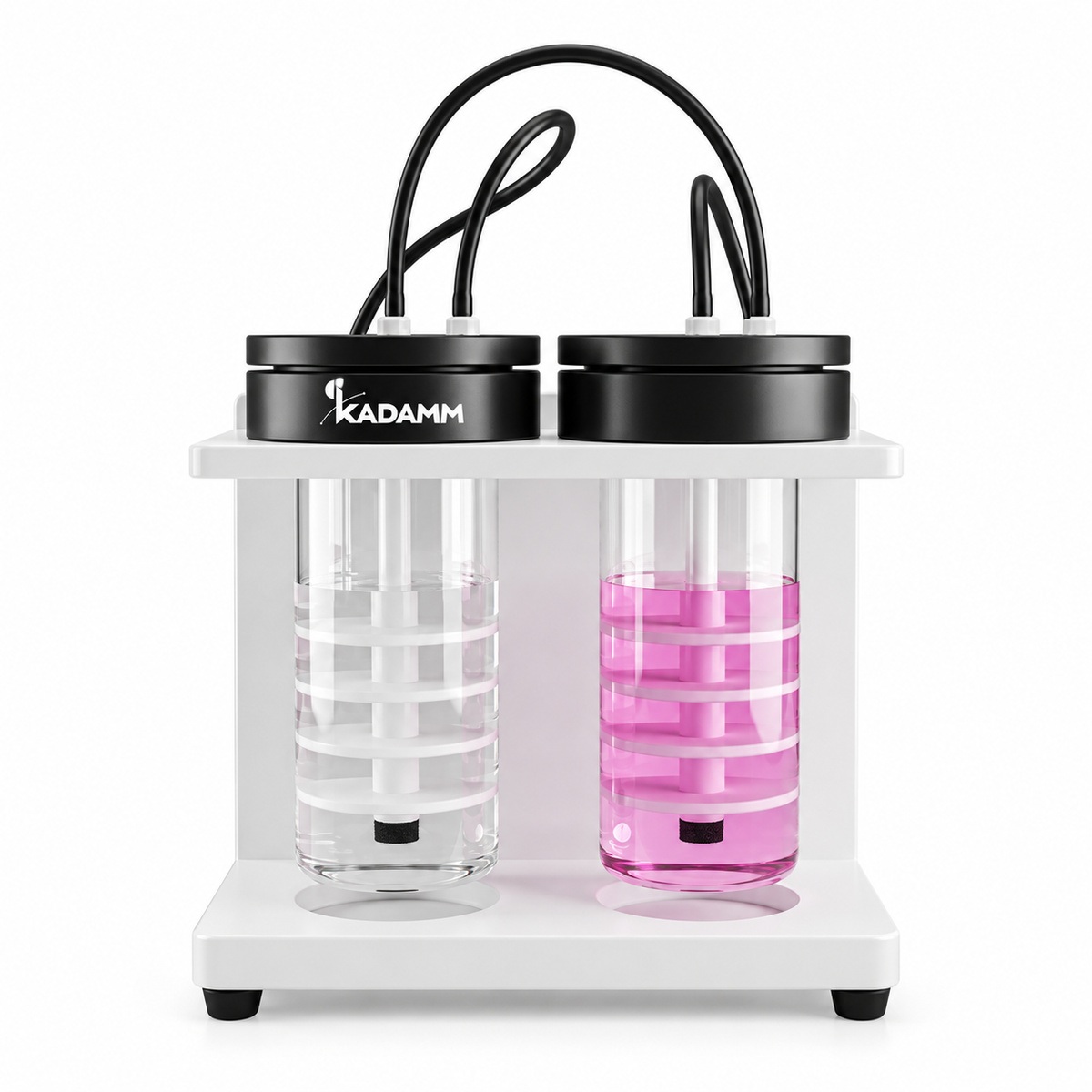

| ГС | колба 5 л | Аппарат абсорбции газов | Насадочная колонна, стекло 3.3, рама 304 | Открыть |
| ГС10 | колонна 10–50 л | Газовые скрубберы | Циркуляция раствора, конденсатор, опция Ex | Открыть |
| ГС1 | 18 л/мин | Нейтрализатор кислотно-щелочной | Три ступени, ёмкости 1.7 л | Открыть |
| ГС3 | 40 л/мин и 2.4 м³/ч | Скрубберы выхлопные | Две ступени или угольная ступень | Открыть |
| ГС-В | 60 л/мин | Абсорбция отходящих газов | Не ниже 99 %, охлаждение перед нейтрализацией | Открыть |
| ГС-К | 8–20 портов | Колпаки сбора газов | Сбор паров у горловин блока разложения | Открыть |
