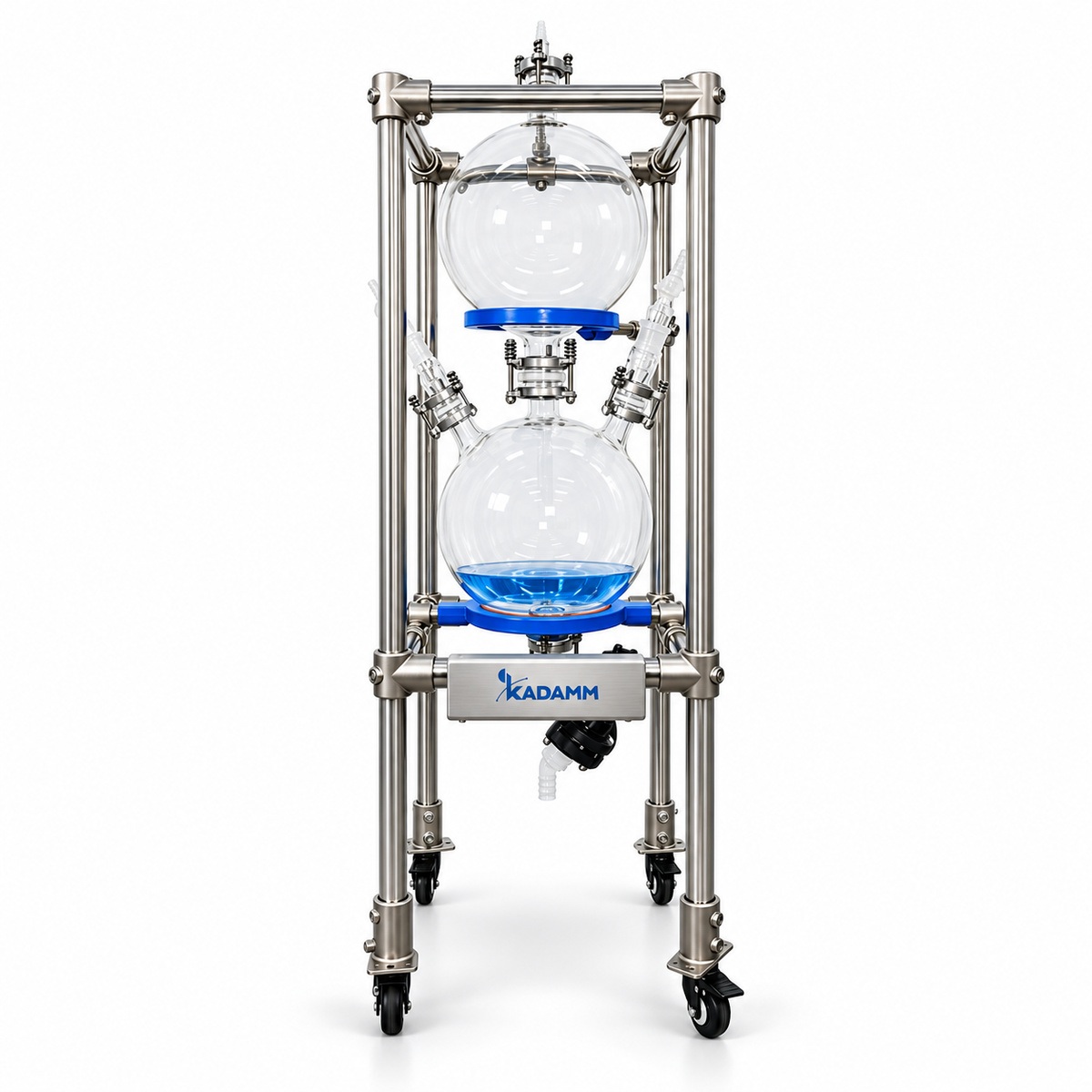

КАДАММ ГС-5 — аппарат абсорбции газов лабораторный с колбой 5 л

КАДАММ ГС — лабораторный аппарат абсорбции газов на шаровой колбе 5 л: отходящий газ проходит снизу вверх через насадочную колонну, навстречу ему сверху льётся промывная жидкость, и растворимые компоненты остаются в ней, а не уходят в вытяжку. Колба и колонна выполнены из высокоборосиликатного стекла с коэффициентом расширения 3.3, рама — из нержавеющей стали 304, насадка колонны стеклянная и установлена на заводе. Колба имеет четыре порта: два патрубка отсоса, загрузочный и сливной; соединения — шаровые шлифы, которые держат разрежение и разбираются без инструмента. В комплект входят донный сливной клапан, два крана подачи раствора, отсосная головка и буферная ёмкость на 5 л.

Противоток в насадочной колонне: почему это работает лучше барботажа

Простейший способ промыть газ — пробулькать его через склянку с раствором. У такой схемы две беды: пузырь контактирует с жидкостью доли секунды и всплывает, а объём раствора, который газ реально задевает, ограничен диаметром пузыря. В насадочной колонне жидкость не стоит, а стекает плёнкой по стеклянной насадке, дробясь на тысячи мелких струй и капель. Газ идёт навстречу и контактирует с этой плёнкой на всей высоте колонны. Поверхность контакта растёт в десятки раз, а время контакта — во столько же, при том же объёме аппарата. Второй эффект противотока не менее важен: самый чистый газ наверху встречается с самым свежим раствором, а самый грязный внизу — с раствором, уже частично отработавшим. Движущая сила процесса поддерживается по всей высоте, и остаточная концентрация на выходе получается ниже, чем при простом смешении тех же количеств газа и жидкости.

Состав аппарата: что именно приходит в поставке

Шаровая колба на 5 л служит одновременно резервуаром промывной жидкости и нижней частью аппарата: насос забирает раствор из неё и подаёт наверх колонны на душевой ороситель, а стёкший раствор возвращается в колбу — контур замкнут, расход жидкости определяется только испарением и уносом. Четыре порта колбы распределены по функциям: два патрубка отсоса, через которые в аппарат заходит грязный газ, загрузочный порт для заливки раствора и сливной для его смены. Донный сливной клапан поставляется одним комплектом, кранов подачи раствора два, отсосная головка одна, фланцы — по комплектации конкретной поставки. Буферная ёмкость на 5 л стоит между колонной и источником разрежения: она гасит скачки давления и служит последней преградой на случай, если поток резко изменится. Конструктивно в аппарат заложена защита от обратного всасывания абсорбента — при скачке разрежения раствор не уйдёт в реактор.

Чем заполнять колбу: раствор подбирается под газ

Аппарат сам по себе нейтрален, работу делает промывная жидкость, и её выбирают по составу отходящего газа. Кислые газы — хлористый водород, диоксид серы, оксиды азота, пары органических кислот — связывают щелочными растворами: гидроксидом или карбонатом натрия подходящей концентрации. Аммиак и летучие амины, наоборот, поглощают слабым раствором кислоты. Хорошо растворимые в воде газы можно снимать просто водой, но ёмкость такого раствора невелика и меняют его чаще. Пары органических растворителей водой практически не удерживаются — для них нужен либо охлаждаемый конденсатор перед аппаратом, либо сорбционная ступень; одной промывкой задача не решается, и это стоит проверить до покупки. Раствор расходуется: по мере нейтрализации его ёмкость падает, поэтому в методику закладывают контроль — например, по индикатору или по pH пробы из колбы — и регламент смены.

Чего в паспорте серии нет и почему об этом сказано прямо

На эту серию производитель публикует конструктивные параметры — объём колбы, материалы, число и назначение портов, состав комплекта — но не приводит ни производительности по газу, ни эффективности очистки в процентах, ни мощности насоса, ни габаритов, ни массы, ни параметров питания. Мы не переносим сюда цифры из соседних серий и не считаем их сами: в таблице характеристик в таких строках стоит «уточняйте», и значение подтверждается по паспорту конкретной поставки. Если производительность и эффективность нужны вам в спецификации или в тендерной документации — запросите их у менеджера до заказа, мы получим подтверждение от производителя. Там, где поток газа известен и критичен, разумнее сразу смотреть на серии с паспортной производительностью: КАДАММ ГС1 на 18 л/мин, КАДАММ ГС3 на 40 л/мин и 2.4 м³/ч или КАДАММ ГС-В на 60 л/мин с эффективностью не ниже 99 %.

Откуда берётся тяга и что стоит рядом

Своего источника разрежения у аппарата нет, и это осознанное конструктивное решение: схему можно построить двумя способами. Первый — подключить к колонне вакуумный источник и тянуть газ через аппарат; подойдёт водокольцевой КАДАММ НС-В, нечувствительный к парам и каплям, или химстойкий мембранный КАДАММ НС-МХ. Второй способ — создать в реакционном сосуде небольшое избыточное давление газом-носителем, обычно азотом, и продавливать отходящий газ через колонну. Выбор зависит от процесса: под вакуумом удобнее работать с открытыми системами и реакторами, продувка носителем предпочтительна там, где контакт с воздухом недопустим. С фронта аппарат обычно стоит в связке с реактором — например с КАДАММ РЕА-Р 1–5 л или РЕА-Р 10–100 л — и принимает газ прямо с их отводов.

КАДАММ ГС поставляется как лабораторное оборудование с паспортом изделия и руководством по эксплуатации на русском языке. Сертификация: декларация соответствия требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», производство в системе менеджмента качества ISO 9001.

Стеклянная часть — высокоборосиликатное стекло с коэффициентом расширения 3.3, рама — нержавеющая сталь 304, насадка колонны стеклянная и установлена на заводе. Аппарат рассчитан на работу под разрежением от внешнего источника либо под небольшим избыточным давлением газа-носителя; предельные значения разрежения и давления, а также мощность и параметры питания насоса приводятся в паспорте конкретной поставки — уточняйте у менеджера.

• Работа со стеклом под разрежением — осмотр колбы, колонны и шлифов перед каждым пуском; сколы и трещины — повод заменить узел, а не «доработать смену».
• Химическая совместимость — промывная жидкость подбирается под состав газа; смешивать щелочной и кислотный режимы в одном контуре без промежуточной промывки нельзя.
• Смена раствора — слив только через донный клапан после сброса разрежения; средства защиты кожи и глаз — по паспорту применяемого реагента.
• Размещение — аппарат ставится в вытяжном шкафу или под зонтом: он снижает выброс, но не заменяет вентиляцию помещения.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Производительность по газу, эффективность очистки, мощность насоса, габариты, масса и параметры питания источником не публикуются — значения подтверждаются по паспорту конкретной поставки; уточняйте у менеджера.

КАДАММ ГС — стеклянный аппарат на раме, который собирается на месте и включается в существующую схему отвода газа. Ввод в работу занимает несколько часов силами лаборатории. Порядок, который мы рекомендуем при первом запуске:

Обслуживание в процессе эксплуатации

• Промывная жидкость — контроль выработки по индикатору или pH пробы; регламент смены вносится в методику после первых циклов, а не берётся из общих рекомендаций.
• Насадка колонны — промывка водой при смене режима; налёт солей на насадке уменьшает смачиваемую поверхность и снижает степень очистки.
• Шлифы и зажимы — осмотр при каждой разборке; шаровые шлифы работают без смазки, следы истирания кромки — повод заменить узел.
• Донный клапан — промывка после слива агрессивного раствора; заедание клапана обычно означает кристаллизацию солей в седле.
• Буферная ёмкость — опорожнение по мере накопления уноса; жидкость в ней — признак того, что поток газа выше расчётного или ороситель работает неравномерно.
