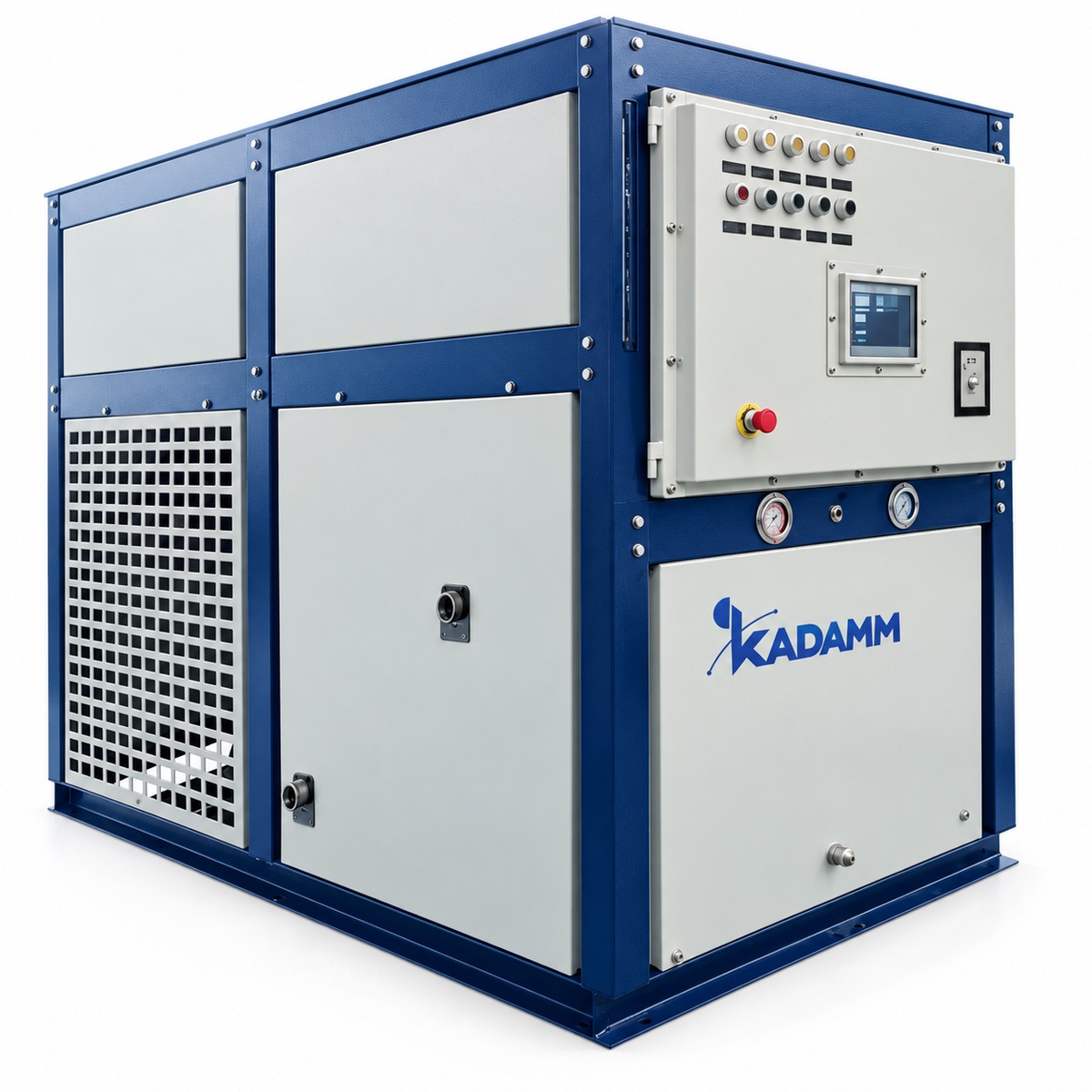

КАДАММ ЦТ-К1000 — криотермостат промышленный 400 л для реакторов 500–1000 л, −40…+100 °C

КАДАММ ЦТ-К1000-40 — промышленный криотермостат с баком 400 л для рубашек реакторов объёмом 500–1000 л. Это самый крупный прибор термостатирующего ряда КАДАММ и единственный, который поставляется не с полки, а как конфигурация под конкретный реактор и помещение. Диапазон температур теплоносителя −40…+100 °C, холодопроизводительность 25 кВт, насос мощностью 2.2 кВт, питание 380 В. Нагреваемый объём внутреннего контура — 200 л: столько теплоносителя прибор греет и охлаждает непосредственно, остальные 200 л бака — запас, из которого заполняются рубашка и трубопроводы. Карточка описывает один артикул; ниже — что в нём определено паспортом серии, что задаётся на этапе проекта и как понять, что нужен именно он, а не старший лабораторный криотермостат.

Один прибор: бак 400 л, нагреваемый объём 200 л, холод 25 кВт

Три числа задают класс машины. Бак 400 л означает, что к прибору подключается рубашка объёмом в десятки литров и трубопровод длиной в метры без риска оголить всасывание насоса при прогреве и охлаждении, когда объём теплоносителя заметно меняется. Холодопроизводительность 25 кВт — паспортное значение; как у любой компрессорной машины, доступная мощность снижается с понижением температуры теплоносителя, поэтому запас на снятие тепла экзотермической реакции оценивают на рабочей температуре, а не на верхней точке диапазона. Насос 2.2 кВт — это трёхфазный агрегат, рассчитанный на гидравлику рубашки промышленного реактора: большой объём контура, длинная трасса, вязкий на холоде теплоноситель. Верхний предел +100 °C отличает ЦТ-К1000-40 от лабораторных криотермостатов с нагревом до +200 °C: прибор ориентирован на процессы, где основная работа — охлаждение и удержание температуры на уровне от −40 до +100 °C, а высокотемпературный нагрев рубашки на этих объёмах, если он нужен, решается отдельным термостатом закрытого контура. Стабильность, подача и напор насоса, мощность нагрева, тип хладагента, габариты и масса определяются конфигурацией и подтверждаются в паспорте конкретной поставки — уточняйте у менеджера.

Где заканчивается лабораторный ряд и начинается ЦТ-К1000

Лабораторные и пилотные криотермостаты КАДАММ ЦТ-К закрывают реакторы от 2 до 300 л: у старших исполнений КАДАММ ЦТ-К 200–300 л бак 50–80 л, насос 750 Вт на 80 л/мин и нагрев до 24 кВт. Реактор 500 л и тем более 1000 л — другой масштаб: масса продукта в сосуде полтонны и больше, рубашка удерживает десятки литров, тепло экзотермической стадии измеряется киловаттами, а время выхода партии на температуру при недостаточном холоде растягивается на часы. Прибор с холодом 25 кВт и баком 400 л спроектирован именно под эту нагрузку. Его место в ряду — промышленные реакторы с рубашкой объёмом 500–1000 л (поставка таких реакторов — по проекту, уточняйте у менеджера); в каталоге серийных реакторов старшие объёмы — нержавеющие КАДАММ РЕА-Н до 300 л и стеклянные КАДАММ РЕА-Р 150–200 л, для них ЦТ-К1000-40 избыточен.

Конфигурация под заказ: что определяется на этапе проекта

Под заказ определяются параметры, которые у лабораторных приборов заданы серией. Первое — гидравлика: подача и напор насоса рассчитываются под объём и сопротивление конкретной рубашки, диаметр и длину трубопровода, высоту штуцеров реактора. Второе — мощность нагрева: для процессов, где нужен только холод и удержание температуры, нагрев берётся минимальным для компенсации, для циклов нагрев–охлаждение — под требуемую скорость разогрева 200 л контура и рубашки. Третье — способ отвода тепла от конденсатора холодильной машины: при 25 кВт холода в помещение уходит ещё больше тепла, и для производственных площадок обычно выбирают водяное охлаждение конденсатора от оборотной воды. Четвёртое — управление: внешний датчик PT100 в реакторе, PLC-модуль с многоступенчатыми программами и USB для журнала партии, сигналы в систему АСУ ТП участка. Пятое — исполнение по зоне: если реактор 500–1000 л перерабатывает ЛВЖ, взрывозащищённое исполнение и его маркировка определяются проектом и подтверждаются паспортом поставки. Запрос на конфигурацию — объём и материал реактора, объём рубашки и штуцеры, рабочая температура и тепловыделение процесса, теплоноситель, помещение и питание.

Помещение, питание и вентиляция для 25 кВт холода

Промышленный криотермостат — напольный агрегат с трёхфазным питанием 380 В: насос 2.2 кВт, компрессоры холодильной машины и нагреватель питаются от отдельной линии с автоматом и сечением кабеля по паспорту конфигурации. Тепло, выделяемое конденсатором, соизмеримо с холодопроизводительностью и превышает её на величину мощности компрессоров, поэтому при воздушном конденсаторе помещению нужна принудительная вентиляция, а при водяном — подвод оборотной воды. Прибор ставится на ровный пол рядом с реактором с доступом для обслуживания к баку, конденсатору и насосу; трубопровод к рубашке выполняется теплоизолированным — при −40 °C неизолированная стальная труба покрывается инеем и отдаёт холод в воздух. Заливка теплоносителя — 400 л бака плюс рубашка и трубопровод: на этом объёме выбор среды обсуждают заранее, потому что силиконовое масло на 500 л контура — существенная статья, а водно-гликолевая смесь до −30 °C для многих процессов достаточна.

Как подобрать: реакторы 500–1000 л и когда достаточно меньшего прибора

Правило КАДАММ неизменно и на промышленном объёме: бак и насос — по объёму и гидравлике рубашки, глубина холода — по требуемой температуре среды с запасом не менее 10 °C, холодопроизводительность — по тепловыделению процесса на рабочей температуре, а не при +20 °C. Для реактора 500–1000 л с процессами до −30 °C в среде ЦТ-К1000-40 — целевой прибор. Если реактор 300 л и меньше, посмотрите КАДАММ ЦТ-К 200–300 л: бак 50–80 л, две глубины −40 и −80 °C, нагрев до +200 °C и четыре Ex-исполнения с PLC. Если на промышленном объёме нужен только нагрев рубашки до +200 °C, это задача термостата закрытого контура КАДАММ ЦТ-НЗ — самый крупный серийный ЦТ-НЗ200 рассчитан на реактор 200 л, старшие исполнения — по проекту. Если нужен только холод без нагрева для рубашки или теплообменника, обратите внимание на криостаты КАДАММ ЦТ-О100 с баком 100 л и глубинами до −120 °C. Сомневаетесь — пришлите задачу: подбор промышленного криотермостата всегда идёт вместе с реактором и обвязкой.

Термостат подбирается к реактору по объёму рубашки, к испарителю — по объёму колбы: реакторы лабораторные, нержавеющие, роторные испарители. В их конфигураторах термостат уже стоит на шаге «Комплект».

Промышленный криотермостат КАДАММ ЦТ-К1000-40 поставляется как электрооборудование для производственных участков: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт конфигурации, руководство по эксплуатации на русском языке и декларация соответствия.

Прибор в стандартной конфигурации не является взрывозащищённым и устанавливается вне взрывоопасной зоны. Если реактор 500–1000 л перерабатывает ЛВЖ, взрывозащищённое исполнение определяется проектом с учётом требований ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах»; применимость, маркировка и подтверждающие документы — по паспорту конкретной поставки. Холодильная машина герметичная, с защитой компрессоров по давлению и от перегрева; нагрев отключается при выходе за верхний предел.

• Электробезопасность — питание 380 В, три фазы: насос 2.2 кВт, компрессоры и нагреватель на отдельной линии с автоматом, сечение кабеля и заземление по паспорту конфигурации.
• Термическая безопасность — теплоноситель −40…+100 °C в контуре объёмом 400 л и более: теплоизолированный трубопровод, защита персонала при заливке и сливе, крышка бака закрыта.
• Холодильная машина — закрытый контур хладагента; защиты по давлению, перегреву компрессоров и по питанию; водяное охлаждение конденсатора от оборотной воды — по конфигурации.
• Механическая безопасность — напольная установка на ровном полу, крепление трубопровода к рубашке с компенсацией теплового расширения; доступ для обслуживания со всех сторон по проекту.
• Документы в поставке — паспорт конфигурации, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы испытаний и документы по взрывозащите — по запросу.

Стабильность, подача и напор насоса, мощность нагрева, тип и заправка хладагента, габариты и масса — параметры конфигурации; приводятся в паспорте конкретной поставки, уточняйте у менеджера.

Ввод промышленного криотермостата в эксплуатацию — часть проекта участка, а не самостоятельная операция: помещение, линия питания, отвод тепла и трубопровод к реактору готовятся по опросному листу до поставки. Порядок, который мы рекомендуем:

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня, плотности гликолевой смеси или состояния масла; замена по регламенту; промывка контура при смене типа среды.
• Конденсатор — чистка воздушного конденсатора от пыли по графику или контроль расхода и температуры оборотной воды у водяного.
• Трубопровод и арматура — осмотр теплоизоляции, компенсаторов и запорной арматуры; устранение инея на неизолированных участках.
• Насос и компрессоры — контроль тока и шума, проверка защит по давлению; смазка насоса не требуется, обслуживание холодильной машины — по руководству.
• Журнал и программы — выгрузка журнала партий по USB, резервная копия программ PLC, проверка калибровки PT100 по графику предприятия.
