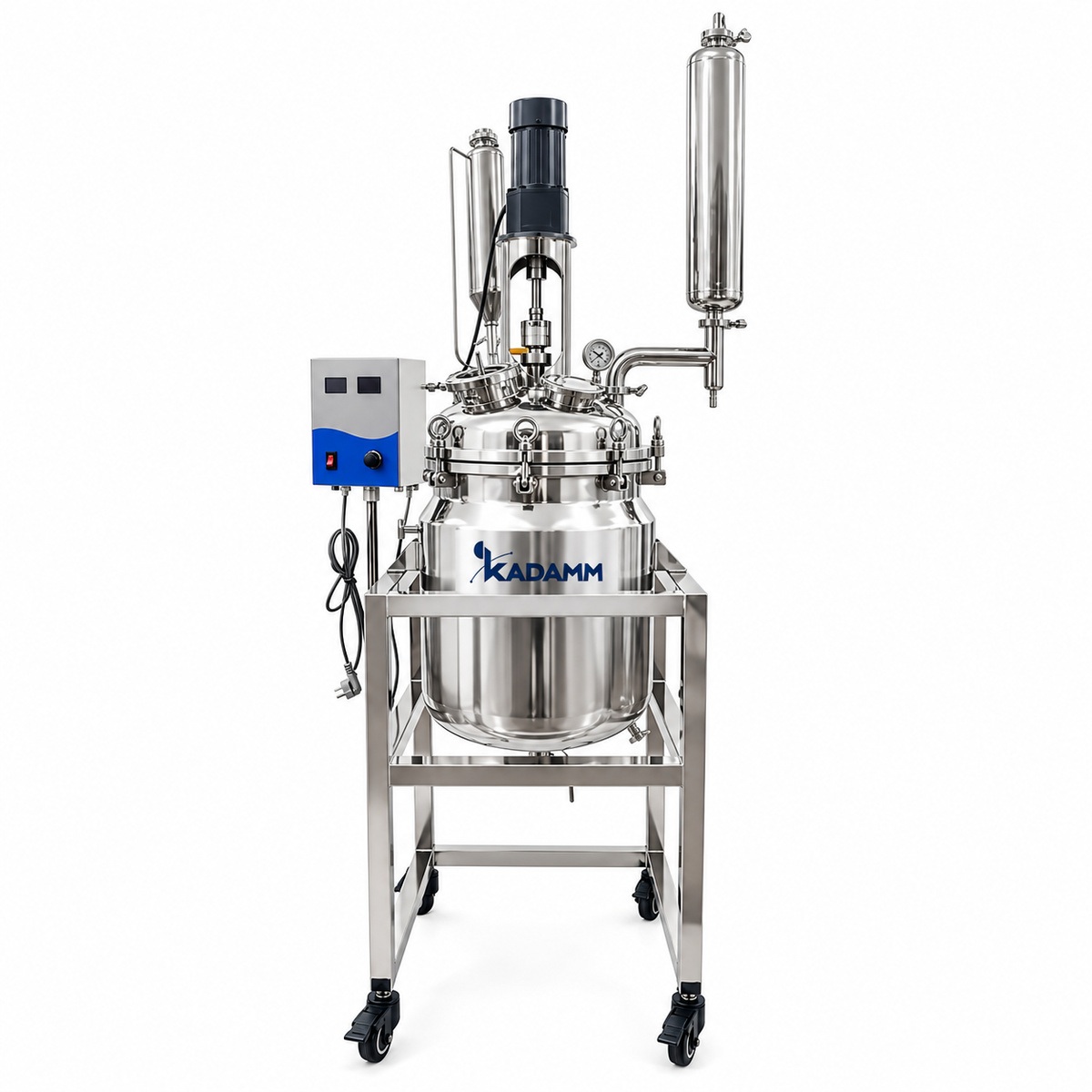

КАДАММ РЕА-Н — реактор из нержавеющей стали с рубашкой 50–300 л

КАДАММ РЕА-Н 50–300 л — укрупнённые и пилотные рубашечные реакторы из нержавеющей стали: пять объёмов, девять артикулов. 50, 100, 200 и 300 л выпускаются в стандартном и взрывозащищённом Ex-исполнении, 150 л — только в Ex. Сосуд рассчитан на давление от −0.1 до +0.3 МПа, рубашка объёмом 15–50 л — на теплоноситель −120…+260 °C от внешнего жидкостного термостата КАДАММ ЦТ. Мешалка пропеллерная SUS316L на частотном приводе 0–460 об/мин мощностью от 200 Вт у 50 л до 1500 Вт у 300 л, нижний слив — съёмный шаровой кран без застойной зоны, крышка на 8 портов (у 300 л — 9) с увеличенным люком. Рама напольная: 580×580×2100 мм у 50 л, 690×690×2350 мм у 100 л, 730×730×2400 мм у 150 л, 950×950×2250 мм у 200 л; у 300 л основание 1106×1106 мм.

Пять объёмов и девять артикулов: почему 150 л — только Ex

Ряд построен так, чтобы переход от опытной партии к пилотной не менял ни материалов, ни схемы обвязки. КАДАММ РЕА-Н50 и РЕА-Н100 — рубашка 15 и 20 л, привод 200 Вт, 8 портов; это прямое продолжение лабораторного ряда 2–30 л и первые объёмы, где выгрузка через кран становится единственно разумной. КАДАММ РЕА-Н150Ex выпускается только во взрывозащищённом исполнении: рубашка 40 л, привод 370 Вт, 730×730×2400 мм; стандартного варианта у этого типоразмера нет — только Ex. КАДАММ РЕА-Н200 и РЕА-Н200Ex — рубашка 45 л, привод 400 Вт, самая широкая рама ряда 950×950 мм при высоте 2250 мм. Замыкают ряд КАДАММ РЕА-Н300 и РЕА-Н300Ex: рубашка 50 л, привод 1500 Вт и крышка на 9 портов — это уже малотоннажный производственный аппарат, для которого высота уточняется по паспорту.

Привод 200–1500 Вт: перемешивание пилотного объёма

Скорость 0–460 об/мин одинакова у всех пяти типоразмеров, а мощность растёт с объёмом и вязкостью, которую сосуд должен прокачать: 200 Вт у 50 и 100 л, 370 Вт у 150 л, 400 Вт у 200 л и 1500 Вт у 300 л. Асинхронный двигатель без щёток с частотным регулированием не искрит и не требует замены щёток, а пропеллерная мешалка SUS316L создаёт осевой поток, который поднимает осадок со дна и выравнивает температуру по высоте сосуда — при рубашке 15–50 л это заметно сокращает время выхода на режим. Для полимеров, смол и густых суспензий на 200–300 л запас мощности 400–1500 Вт позволяет держать заданные обороты, не останавливая мешалку при загустении.

Рубашка 15–50 л: термостаты и криостаты под большой объём

Термостат подбирается по объёму сосуда и требуемому диапазону. Для 50 л — нагревающий КАДАММ ЦТ-Н50 (открытая баня до +300 °C), криотермостат ЦТ-К50 с глубиной холода −20, −40 или −80 °C и нагревом до +200 °C, криостат ЦТ-О50. Для 100 л — ЦТ-Н100, ЦТ-К100 и ЦТ-О100. Для 150 и 200 л — закрытый нагревающий ЦТ-НЗ200 (до +200 °C), криотермостат ЦТ-К200 на −40 или −80 °C и криостат ЦТ-О100. Для 300 л в ряду ЦТ подобран криотермостат ЦТ-К300 (−40 или −80 °C); нагревающий термостат и криостат под 300 л подбираются индивидуально — уточняйте у менеджера. Глубину холода берут с запасом не менее 10 °C к температуре в рубашке. Когда нужен только нагрев, заказывается опция электронагрева рубашки встроенными ТЭНами — на пилотных объёмах это избавляет от термостата и шлангов на большой расход теплоносителя.

Слив, загрузка и мойка на пилотном участке

На 50–300 л выгрузка руками невозможна, поэтому весь продукт уходит через нижний шаровой кран из нержавеющей стали: он полнопроходной, без застойной зоны и снимается для чистки при смене продукта; передавливание азотом до +0.3 МПа ускоряет слив вязких масс. Загрузка порошков — через увеличенный люк крышки, остальные порты стандартных посадок принимают обратный холодильник (конденсатор), капельную воронку, датчики температуры и давления, вакуумную линию. Сосуд моется щёлочью и кислотой без разборки, полный слив через кран не оставляет остатка. Под задачу заказываются приёмная ёмкость под кран, передвижная рама на колёсах с фиксаторами, антиадгезионное покрытие PTFE и исполнение «полностью 316L» для хлоридных сред.

Как выбрать объём под пилотную партию

Рабочая загрузка — не более 2/3 номинала, при кипении с обратным холодильником и вспенивании — около половины: 50 л — партии до 33 л, 100 л — до 65 л, 150 л — до 100 л, 200 л — до 130 л, 300 л — до 200 л. Партии меньше 20 л — лабораторный ряд КАДАММ РЕА-Н 2–30 л. Если продукт вязкий и не уходит через кран, а мойка между партиями частая — КАДАММ РЕА-НП с электроподъёмом крышки и поворотом сосуда на объёмы до 200 л. Стеклянный сосуд того же масштаба с визуальным контролем — КАДАММ РЕА-Р 150–200 л или подъёмные КАДАММ РЕА-П 50–200 л; давление выше 0.3 МПа на 10–50 л — автоклавы КАДАММ РЕА-Д 10–50 л.

Реакторы КАДАММ РЕА-Н 50–300 л поставляются как лабораторное и опытно-производственное электрооборудование: соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» подтверждается декларацией, продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Сосуд рассчитан на давление от −0.1 до +0.3 МПа; документы на сосуд и результаты испытаний приводятся в паспорте конкретной поставки. Стандартные артикулы 50, 100, 200 и 300 л устанавливаются в обычном помещении с вытяжкой над крышкой; для взрывоопасных зон предназначены Ex-артикулы всех пяти объёмов, а 150 л выпускается только как КАДАММ РЕА-Н150Ex. Подтверждение соответствия ТР ТС 012/2011 и маркировка взрывозащиты — в паспорте конкретной поставки.

• Электробезопасность — питание 220 В, 50 Гц (иное — под заказ); привод 200–1500 Вт — отдельная линия с автоматом и заземлением по руководству.
• Давление — работа только в пределах −0.1…+0.3 МПа; подача газа через редуктор с манометром; предохранительная арматура — по паспорту сосуда.
• Термическая защита — рубашка до +260 °C и большой объём теплоносителя: теплоизоляция, защита от прикосновения, сливная линия рубашки в безопасное место.
• Механическая безопасность — напольная рама массой с загрузкой в сотни килограммов — установка на ровном полу; передвижная рама фиксируется перед пуском.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; документы на сосуд и сертификаты — по паспорту и по запросу.

Масса типоразмеров, высота 300 л, расход теплоносителя через рубашку 40–50 л и класс защиты электрооборудования — в паспорте конкретной поставки; уточняйте у менеджера.

Реакторы 50–300 л поставляются в сборе на напольной раме и требуют подготовленного места: ровного пола, подъёмных средств для разгрузки, отдельной линии питания и площадки под термостат с большим расходом теплоносителя. Порядок ввода в работу:

Обслуживание в процессе эксплуатации

• Сосуд и кран — промывка после каждой партии щёлочью или кислотой по продукту; кран снимать и чистить при смене продукта; покрытие PTFE осматривать на сколы.
• Уплотнения — осмотр при каждой разборке крышки и люка; замена при дрейфе давления в испытании герметичности.
• Рубашка и теплоноситель — контроль уровня и состояния теплоносителя по паспорту термостата; при переходе нагрев/холод — полная замена.
• Привод — проверка крепления мешалки, биения вала и чистоты вентиляции двигателя; Ex-привод обслуживает только сервис.
• Насос и контроллер — мембрана и клапаны по руководству насоса; продувка после кислых паров; проверка контроллера ВА-К по регламенту.
