Шаг 1. Температурный режим
Это решение определяет конструкцию, и принимать его нужно первым. Вопрос звучит так: тепло только подводится или его ещё нужно отводить? Экзотермическая реакция выделяет тепло сама, и если его не снимать, температура уходит вверх — скорость реакции растёт, выделение тепла растёт вместе с ней, и процесс разгоняется. Для таких реакций нужна рубашка с теплоносителем, который заберёт избыток.
Если же процесс идёт при нагреве и охлаждения не требует — варка, выдержка, отгонка при атмосферном давлении, — рубашка избыточна, и достаточно однослойного сосуда, который греется в бане. Отдельный случай — глубокий холод: при −60…−80 °C обычная рубашка теряет слишком много через наружную стенку, и нужен третий слой с вакуумной изоляцией.
| Процесс | Что нужно от аппарата | Тип реактора |
|---|---|---|
| Синтез с обратным холодильником до +150 °C | подвод тепла | однослойный РЕА-О |
| Экзотермическая реакция | отвод тепла | рубашечный РЕА-Р |
| Низкотемпературный синтез −60…−80 °C | изоляция от тепла извне | трёхслойный РЕА-Т |
| Кристаллизация с отделением осадка | донный фильтр | фильтр-реактор РЕА-К |
| Эмульгирование, гомогенизация | высокий сдвиг | вакуумный эмульсификатор РЕА-Э |
| Давление выше атмосферного | прочный корпус | автоклав |
| Ударная нагрузка, вибрация, монтаж в линию | металл вместо стекла | нержавеющий реактор |
Диапазон рубашечных реакторов — от −80 до +250 °C, но задаёт его не сам аппарат, а термостат и теплоноситель в контуре. Подробнее — в статье «Как подобрать термостат к реактору».
Шаг 2. Объём
Номинальный объём реактора — это объём сосуда, а не загрузки. Заполнять его под горловину нельзя по трём причинам. Мешалка перестаёт создавать нормальный поток: жидкости некуда двигаться, и вместо циркуляции получается вращение всей массы как одного тела. Пена и брызги при кипении уходят в обратный холодильник и дальше. И наконец, при экзотерме объём иногда растёт за счёт газовыделения, а место для этого должно быть заранее.
Рабочее правило — запас 25–30 % над загрузкой, а для пенящихся систем больше. Для загрузки 3 литра берут реактор на 5, для 15 литров — на 20. Второй критерий, о котором забывают: реактор должен пройти в дверь и встать в помещении. Аппараты от 50 литров — это стойка высотой более двух метров, и её габариты проверяют до заказа, а не после.
Шаг 3. Материал корпуса
Стекло выигрывает там, где нужны инертность и наблюдаемость: боросиликатное стекло 3.3 не реагирует практически ни с чем, а процесс виден целиком — цвет, расслоение, образование осадка, интенсивность кипения. Это не эстетика: в исследовательской работе наблюдение часто и есть результат. Ограничения тоже понятны — хрупкость и предел по давлению: стеклянный реактор рассчитан на вакуум и небольшое избыточное давление в пределах 0.3 бар, не больше.
Нержавеющая сталь берёт на себя то, что стекло не выдерживает: ударные нагрузки, вибрацию, жёсткий монтаж в технологическую линию, работу под давлением. Плата — процесс не виден, а для агрессивных сред нужно проверять стойкость конкретной марки. Автоклавы — отдельный класс: рабочее давление до 22 МПа и температура до +350 °C, перемешивание через магнитную муфту, то есть вала через корпус нет вообще.
| Материал | Предел по давлению | Сильная сторона | Ограничение |
|---|---|---|---|
| Боросиликатное стекло 3.3 | вакуум … +0.3 бар | инертность, процесс виден | хрупкость |
| Нержавеющая сталь | −0.1…+0.3 МПа | прочность, монтаж в линию | процесс не виден |
| Сталь, автоклав | до 22 МПа | гидрирование, окисление, синтез | нет наблюдения, выше цена |
Шаг 4. Перемешивание и выгрузка
Привод мешалки входит в реактор, но тип лопасти подбирают под среду: якорная и рамная снимают продукт со стенок и работают в вязком, турбинная создаёт сдвиг для эмульгирования, пропеллерная гонит поток при малом сопротивлении. Если среда густеет по ходу процесса — полимеризация, упаривание, кристаллизация, — запас по моменту считают на конечную стадию, а не на начальную.
Выгрузка — вопрос, который всплывает уже в работе. Нижний слив через донный клапан подходит для жидкостей; для вязкого продукта и паст его не хватает, и берут подъёмный поворотный реактор с разгрузкой опрокидыванием. Для кристаллизации существует отдельное решение — фильтр-реактор с донным фильтром 40–60 мкм: осадок отделяется прямо в аппарате, без перекладывания на воронку.
Фильтр-реактор экономит не время, а качество: кристаллы не разрушаются при переносе, а маточник отделяется при той же температуре, при которой шла кристаллизация. Для термочувствительных продуктов это принципиально.
Шаг 5. Что придётся докупить
Реактор сам по себе не работает. Минимальный комплект рубашечного аппарата — термостат по объёму рубашки и вакуумный насос, если процесс идёт под разрежением. Практика показывает, что обвязка по стоимости сопоставима с самим реактором, и её планируют сразу, а не «потом».
- Термостат или криостат — по объёму рубашки и диапазону температур; подача насоса важнее мощности.
- Вакуумный насос — мембранный для отгонки растворителей, пластинчато-роторный для глубокого вакуума.
- Контроллер вакуума — КАДАММ ВА-К: режим становится числом в методике, а не положением крана.
- Газоочистка — когда отходящие пары нельзя выпускать в вытяжку без обработки.
- Роторный испаритель — отгонка растворителя из полученного продукта.
Подробный разбор связки — в статье «Обвязка лабораторного реактора».
Взрывозащищённое исполнение
Вопрос решается не типом растворителя, а классификацией помещения. Если участок отнесён к взрывоопасной зоне, оборудование должно соответствовать ей по документам — и это касается не только реактора, но и насоса, термостата и всего, что стоит в той же зоне. В Ex-исполнениях реакторов взрывозащищены привод мешалки и шкаф управления; стекло, рубашка и мешалка остаются теми же. Маркировка и допустимая зона приводятся в документах поставки — уточняйте у менеджера до заказа, чтобы согласовать с проектом помещения.
Основные серии каталога
| Серия | Типоразмеры | Для чего | Ключевая особенность | |
|---|---|---|---|---|

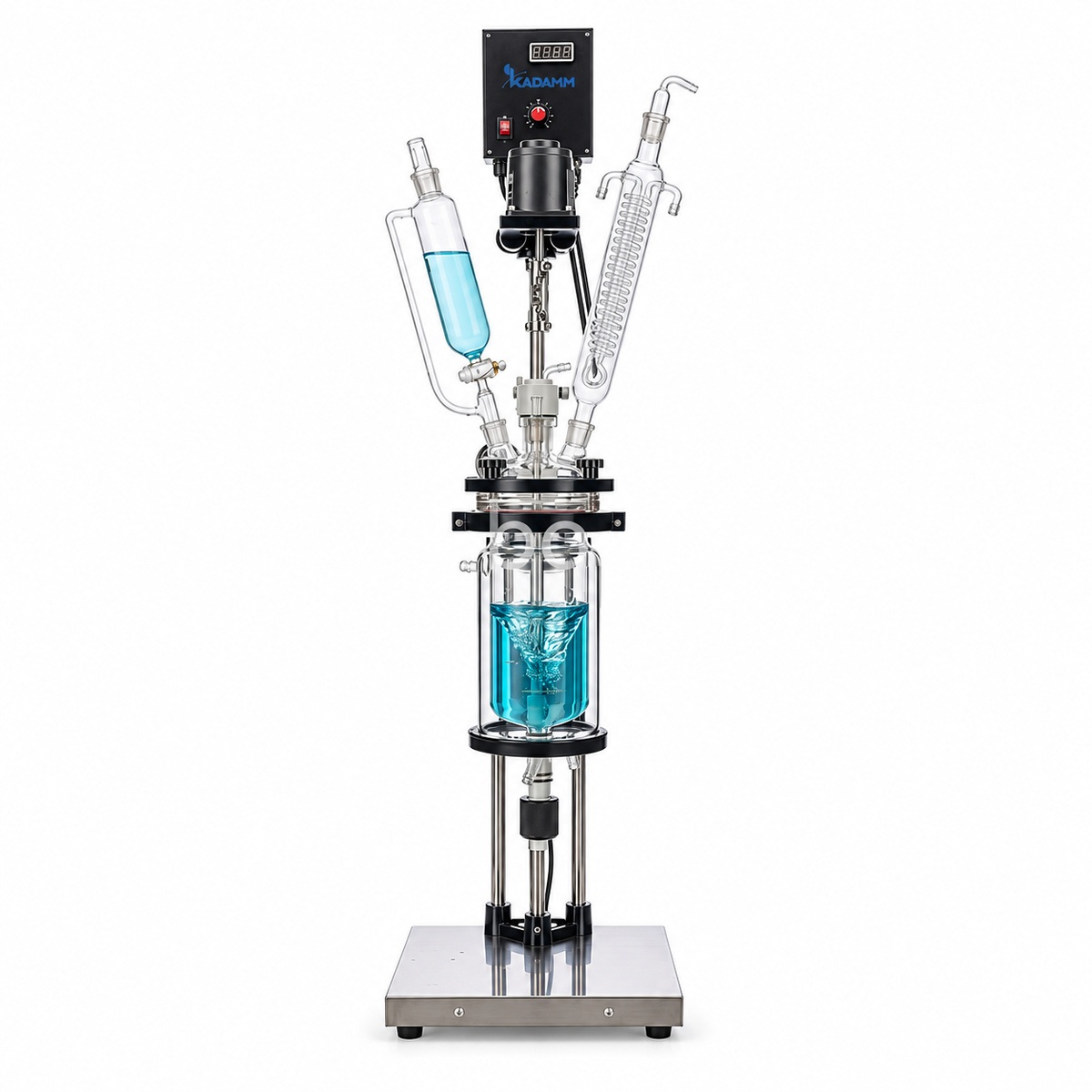

| РЕА-Р-1-5 | 1–5 л | Рубашечные, основной тип | −80…+250 °C от термостата | Открыть |

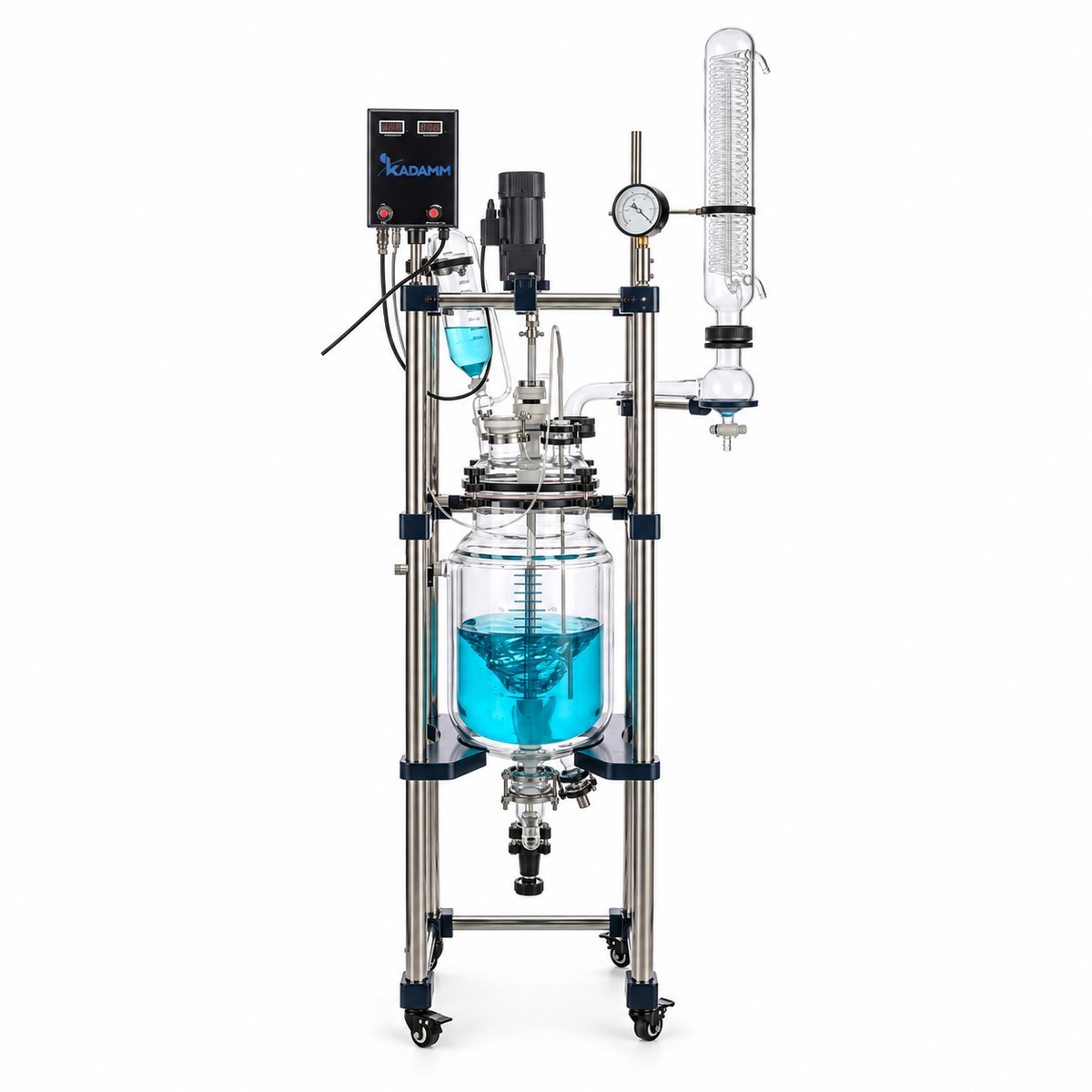

| РЕА-Р-10-100 | 10–100 л | Рубашечные, рама с колёсами | Ex-исполнения | Открыть |

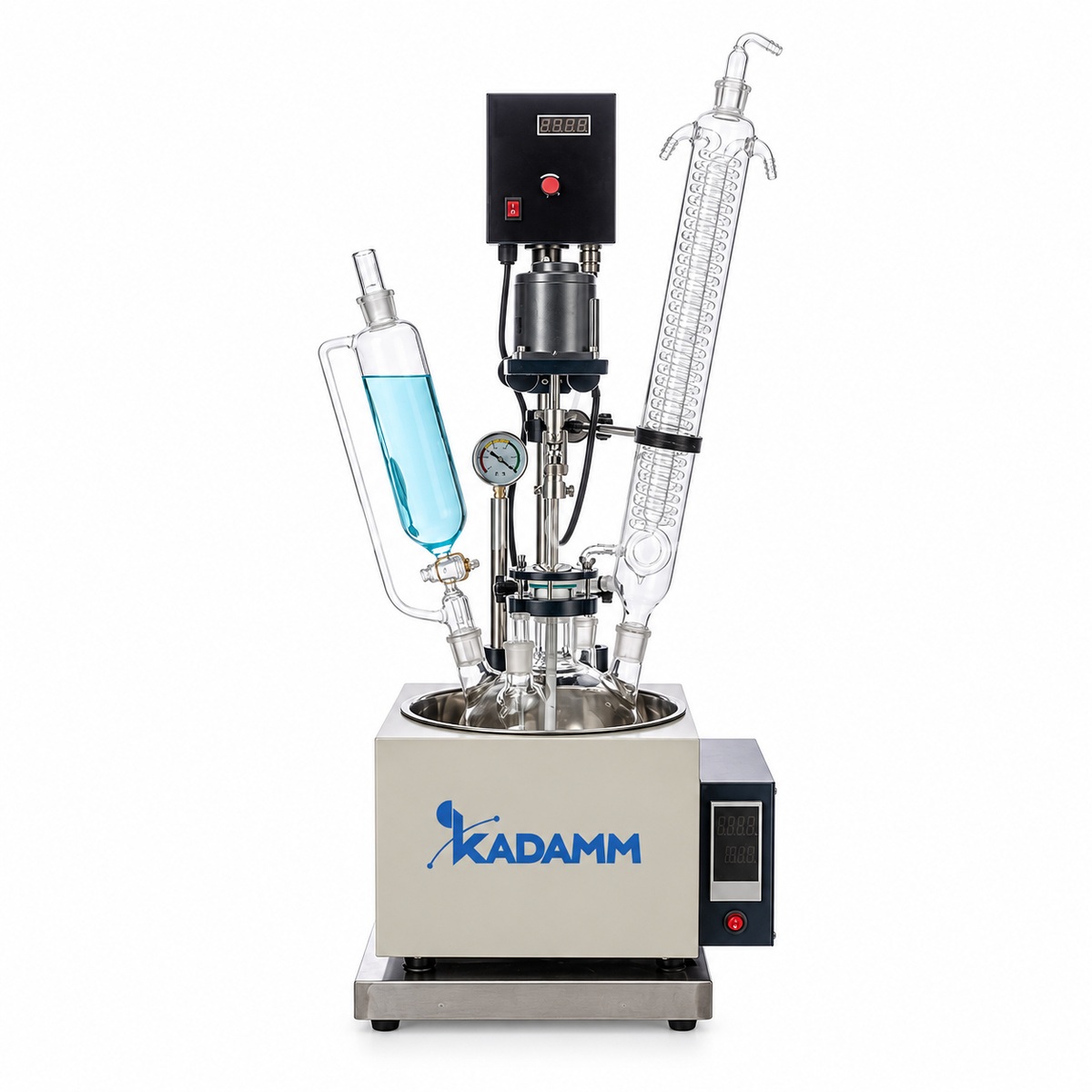

| РЕА-О-1-5 | 1–5 л | Однослойные с баней | До +180 °C, без охлаждения | Открыть |
| РЕА-Т-1-5 | 1–5 л | Трёхслойные | Вакуумная изоляция, −80 °C | Открыть |

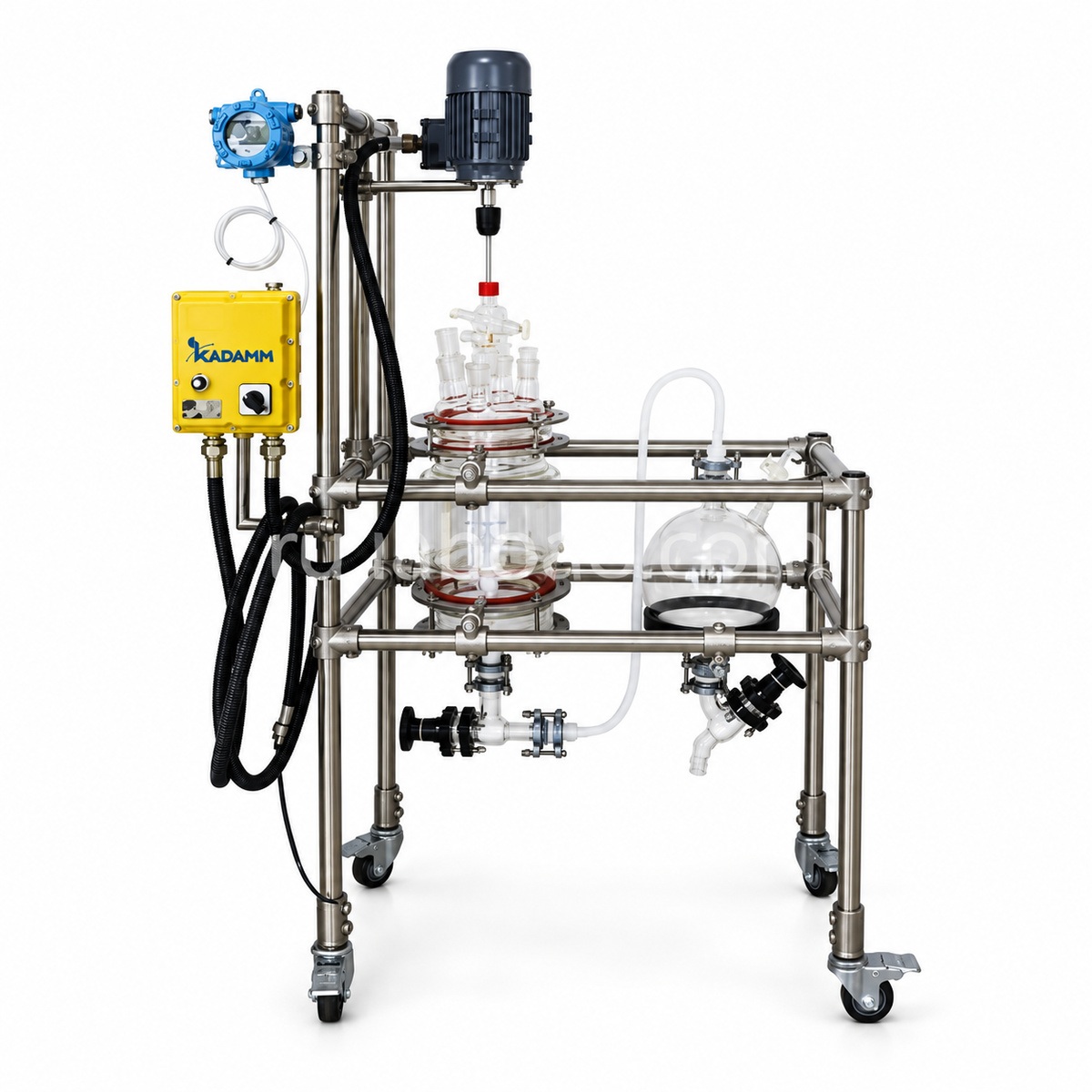

| РЕА-К-1-5 | 1–5 л | Фильтр-реакторы | Донный фильтр 40–60 мкм | Открыть |
| РЕА-П-5-30 | 5–30 л | Подъёмные поворотные | Разгрузка опрокидыванием | Открыть |
| РЕА-Д-0.25-5 | 0.25–5 л | Автоклавы | До 22 МПа и +350 °C | Открыть |
| РЕА-Н-2-30 | 2–30 л | Нержавеющие | Прочность и монтаж в линию | Открыть |
С чего начать подбор
- Определите температурный режим: нужен ли отвод тепла и до каких температур.
- Посчитайте рабочую загрузку и добавьте 25–30 % — это и есть номинал реактора.
- Проверьте давление: выше 0.3 бар стекло не подходит.
- Выберите способ выгрузки: нижний слив, опрокидывание или донный фильтр.
- Соберите обвязку: термостат, вакуум, контроллер, газоочистка.
- Проверьте габариты и питание: аппараты от 50 л — стойка выше двух метров, бани крупных термостатов требуют отдельной линии.
