КАДАММ РЕА-П — Стеклянные реакторы с подъёмом крышки и поворотом сосуда 5–30 л

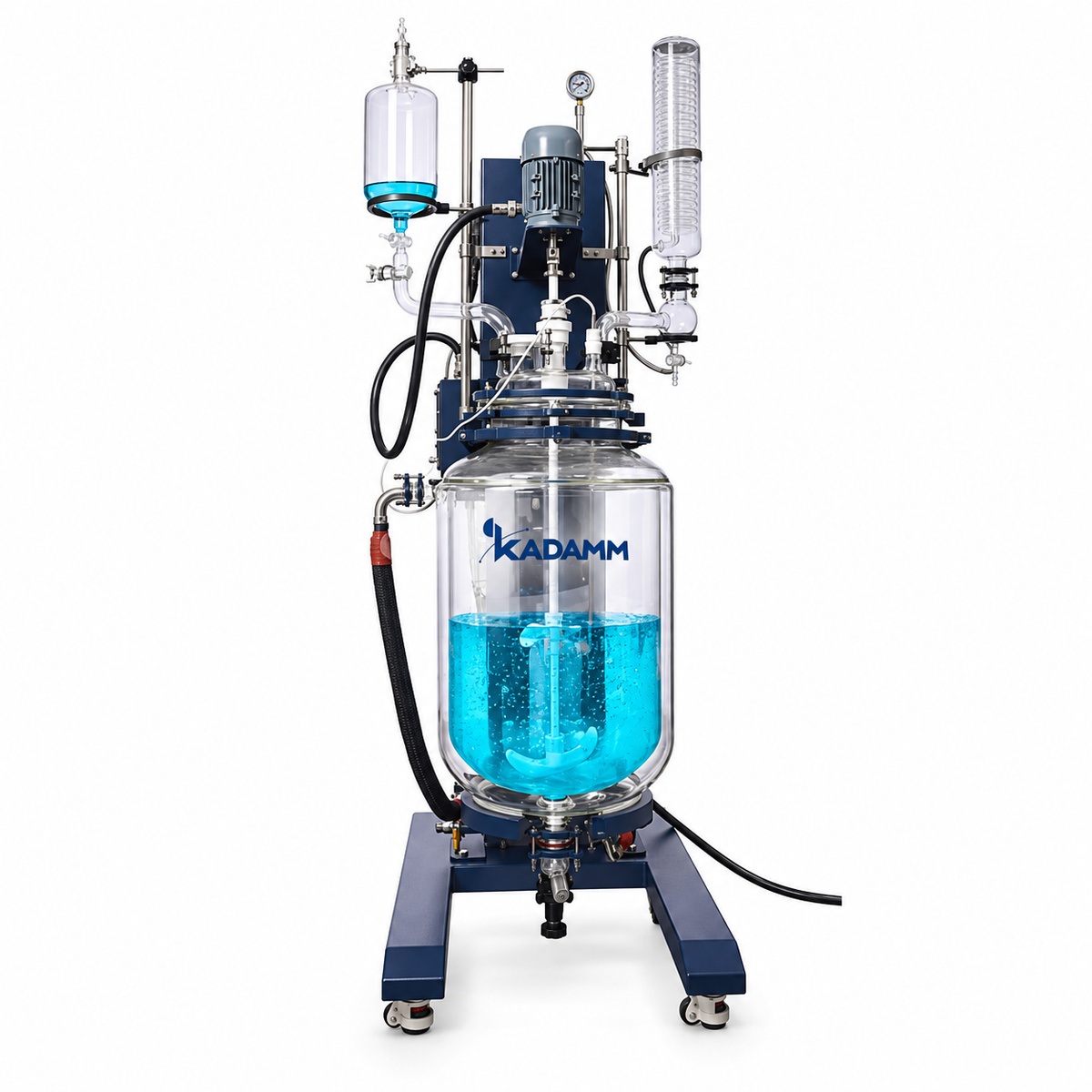

КАДАММ РЕА-П 5–30 л — рубашечные стеклянные реакторы, у которых крышка вместе с приводом мешалки поднимается штурвалом, а сосуд поворачивается на 360° в раме. Четыре типоразмера на 5, 10, 20 и 30 л с рубашкой 6–10 л (для 10–30 л), крышкой на 6 горловин, частотным приводом 0–450 об/мин и сенсорной панелью, которая показывает таймер, скорость, температуру и кривые процесса. Все стыки — фланцевые, без вакуумной смазки: сосуд держит остаточное давление до −0.098 МПа и допускает избыточное давление до 0.03 МПа. Среда в рубашке −80…+250 °C от внешнего жидкостного термостата КАДАММ ЦТ, штуцеры рубашки — фланец Ø45 с буферным устройством, стекло GG-17, нижний слив без застойной зоны. Семь артикулов: 5 л только в исполнении Ex, 10–30 л — стандартное и Ex.

Зачем поднимать крышку и поворачивать сосуд

У обычного рубашечного реактора продукт покидает сосуд одним путём — через нижний слив. Для растворов это удобно, но кристаллизат, гели, полимерные массы и густые пасты через слив не проходят: их приходится выбирать через горловины крышки шпателем или снимать крышку с приводом целиком, разбирая обвязку. РЕА-П решает это механикой: штурвал поднимает крышку с приводом и мешалкой вверх, открывая весь сосуд, а сосуд в раме поворачивается на 360° — продукт выливается или выгребается в приёмную ёмкость, остаток смывается при опрокинутом сосуде, и через несколько минут реактор готов к следующей партии. Тот же приём работает при смене продукта: мойка без разборки шлангов рубашки, осмотр внутренней поверхности, замена мешалки на многоярусную для другой методики. Для лабораторий, где один реактор обслуживает несколько групп или несколько продуктов в день, это главный аргумент за подъёмную конструкцию.

Четыре типоразмера, семь артикулов: 5 л только Ex

КАДАММ РЕА-П5Ex — сосуд 5 л во взрывозащищённом исполнении (объём рубашки, габариты и масса подтверждаются в паспорте). КАДАММ РЕА-П10 и РЕА-П10Ex — 10 л, рубашка 6 л, рама 700×850 мм, высота 1820–2250 мм, масса 120 кг нетто. КАДАММ РЕА-П20 и РЕА-П20Ex — 20 л, рубашка 6 л, 750×950 мм, высота 2150–2700 мм, 130 кг. КАДАММ РЕА-П30 и РЕА-П30Ex — 30 л, рубашка 10 л, 750×920 мм, высота 1920–2400 мм, 142 кг. Диапазон высоты — это положение крышки: нижнее значение при опущенной крышке, верхнее — при поднятой, и именно верхнее определяет требования к высоте помещения. Ex-исполнение включает взрывозащищённые двигатель, частотный преобразователь, контроллер и кабельные вводы. Крышка на 6 горловин, скорость 0–450 об/мин, фланцы, сенсорная панель и слив без застойной зоны — общие для всех семи артикулов.

Фланцы без смазки: вакуум −0.098 и избыточное 0.03 МПа

Конические шлифы требуют вакуумной смазки, которая смывается растворителем в продукт и прикипает после нагрева. В РЕА-П все стыки — крышка с сосудом, горловины, штуцеры рубашки — выполнены плоскими фланцами с уплотнениями PTFE. Фланец не нуждается в смазке, не заклинивает после +200 °C, собирается и разбирается одинаково хоть в сотый раз, а главное — работает в обе стороны: держит остаточное давление до −0.098 МПа при отгонке и избыточное до 0.03 МПа при продувке инертным газом или передавливании продукта. Штуцеры рубашки — фланец Ø45 с буферным устройством, которое компенсирует расширение теплоносителя при переходе от −80 к +250 °C и защищает стекло от гидроудара при запуске термостата. Реакции под давлением при этом остаются задачей автоклавов: 0.03 МПа — это защита от подсоса воздуха и продувка, а не рабочий режим.

Сенсорная панель, датчик в оболочке PTFE и слив без застоя

Контроллер привода вынесен на сенсорную панель: на одном экране — уставка и фактическая скорость мешалки, температура среды, таймер и кривые процесса, по которым видно, как температура шла во времени. Датчик температуры — нержавеющий зонд в оболочке PTFE: сталь даёт быстрый отклик, фторопласт — стойкость к кислотам и растворителям, вместе — двойная антикоррозионная защита. Нижний слив выполнен без застойной зоны: под краном не остаётся «мёртвого» объёма, где копится предыдущая партия, поэтому переход между продуктами без перекрёстного загрязнения делается быстрее. Привод — частотный, 0–450 об/мин; мешалка PTFE, многоярусная — по заказу под высокие колонки жидкости.

Объём под задачу: загрузка, вспенивание и высота помещения

Рабочая загрузка — не более 2/3 номинала, при вспенивании, бурном рефлюксе и газовыделении — около половины: РЕА-П5Ex рассчитан на реакции до 3.3 л, РЕА-П10 — до 6.5 л, РЕА-П20 — до 13 л, РЕА-П30 — до 20 л. Второй критерий — высота: с поднятой крышкой РЕА-П10 занимает 2250 мм, РЕА-П30 — 2400 мм, а РЕА-П20 — 2700 мм, и в помещении с потолком 2.7 м 20-литровый типоразмер поставить не получится. Третий — обвязка: термостат по типоразмеру (ЦТ-5 для 5 л, ЦТ-Н20 / ЦТ-К10 / ЦТ-О10 для 10 л, ЦТ-Н20 / ЦТ-К20 / ЦТ-О20 для 20 л, ЦТ-Н50 / ЦТ-К30 / ЦТ-О30 для 30 л) и насос от НС-МХ25 до НС-МХ60. Если продукт всегда жидкий и уходит через слив, достаточно рубашечного КАДАММ РЕА-Р 10–100 л; партии от 33 л — КАДАММ РЕА-П 50–200 л; подъём крышки при −80 °C без инея — трёхслойный КАДАММ РЕА-ПТ; электрический подъём с нержавеющим сосудом — КАДАММ РЕА-НП.

Реакторы КАДАММ РЕА-П 5–30 л поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Стеклянный сосуд GG-17 с фланцевыми соединениями и уплотнениями PTFE рассчитан на остаточное давление до −0.098 МПа и избыточное до 0.03 МПа; превышение избыточного давления не допускается — для реакций под давлением предназначены автоклавы КАДАММ РЕА-Д. Артикулы с суффиксом Ex комплектуются взрывозащищёнными двигателем, частотным преобразователем, контроллером и кабельными вводами; применимость во взрывоопасной зоне определяется ТР ТС 012/2011, маркировка и сертификат подтверждаются в паспорте конкретной поставки — уточняйте у менеджера.

• Электробезопасность — питание 220 В, 50 Гц; привод и сенсорный контроллер — розетка с заземлением; термостат и насос — отдельные линии.
• Механическая безопасность — подъём крышки штурвалом только с остановленной мешалкой; поворот сосуда — после слива рубашки или при закрытых штуцерах по руководству.
• Давление — вакуум до −0.098 МПа, избыточное до 0.03 МПа; продувка газом — через редуктор с манометром, сброс — штатным краном.
• Взрывозащита (Ex-артикулы) — полный Ex-комплект электрики; обвязка для зоны — по запросу; маркировка — в паспорте поставки.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Мощность привода, объём рубашки и габариты РЕА-П5Ex, класс защиты корпуса и маркировка Ex — в паспорте конкретной поставки; уточняйте у менеджера.

Реактор поставляется в сборе на напольной раме с подъёмным и поворотным механизмами; из внешней обвязки подключаются термостат и, при вакуумных операциях, насос с контроллером. Ниже — порядок первого запуска, общий для всех семи артикулов.

Обслуживание в процессе эксплуатации

• Подъёмный механизм и поворотная ось — смазка направляющих и оси по руководству; штурвал должен идти без рывков, фиксатор поворота — защёлкиваться.
• Фланцевые уплотнения — осматривать при каждой разборке; PTFE-уплотнения менять при деформации или дрейфе вакуума; смазку не применять.
• Буферные устройства рубашки — контролировать уровень теплоносителя и отсутствие воздуха после смен температуры; при течи — заменить уплотнение фланца Ø45.
• Датчик и панель — зонд в оболочке PTFE протирать после каждой партии; сенсорную панель чистить без растворителей; периодически сверять показания с эталонным термометром.
• Слив и стекло — кран нижнего слива промывать после густых продуктов; сколы на фланцах — повод для замены узла.
