КАДАММ РЕА-ПТ — Стеклянные реакторы подъёмные трёхслойные 10–50 л

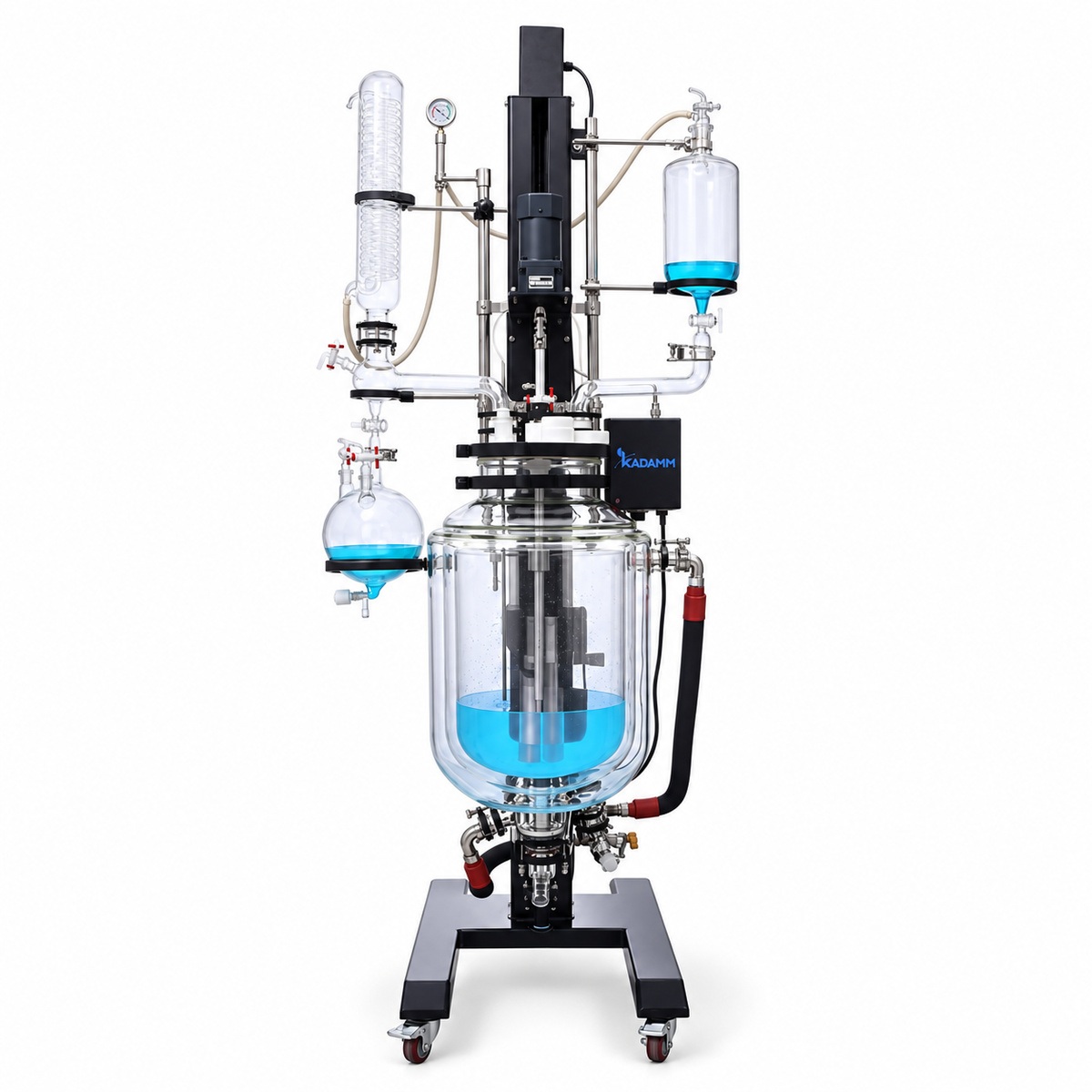

КАДАММ РЕА-ПТ — ряд из четырёх подъёмных трёхслойных стеклянных реакторов на 10, 20, 30 и 50 л, в котором соединены два конструктивных решения, обычно существующие в разных сериях: наружная вакуумированная стенка сосуда, как у трёхслойных РЕА-Т, и подъём крышки с поворотом сосуда, как у двухслойных подъёмных РЕА-П. Внутренняя рубашка объёмом 6–16 л рассчитана на теплоноситель −80…+250 °C от внешнего жидкостного термостата КАДАММ ЦТ, мешалка вращается от частотного привода со скоростью 0–450 об/мин, крышка — цельная PTFE на 6 горловин, остаточное давление в сосуде — до −0.098 МПа, вакуумметр входит в комплект. Точность термометрии ±1 °C по датчику PT100 в гильзе PTFE. Рама выполнена из нержавеющей стали и алюминиевого сплава; масса нетто по типоразмерам — от 131 до 172 кг.

Четыре типоразмера: чем различаются РЕА-ПТ10, ПТ20, ПТ30 и ПТ50

КАДАММ РЕА-ПТ10 и РЕА-ПТ20 стоят на одинаковой раме 750×850 мм и имеют одинаковую рубашку 6 л; различаются они высотой (2000–2450 и 2150–2700 мм — первая цифра при опущенной крышке, вторая при поднятой) и массой — 131 и 140 кг. КАДАММ РЕА-ПТ30 сохраняет раму 750×850 мм, но получает рубашку 10 л, высоту 2120–2800 мм и массу 142 кг. КАДАММ РЕА-ПТ50 — самый крупный в ряду: рубашка 16 л, рама 900×1000 мм, высота 2380–2950 мм, 172 кг; его сосуд имеет внутренний диаметр 365 мм, средняя стенка — 410 мм, наружная — 465 мм. Скорость мешалки 0–450 об/мин, шесть горловин крышки, диапазон −80…+250 °C, точность ±1 °C, стекло GG-17 и вакуум до −0.098 МПа одинаковы для всех четырёх; вместе с объёмом меняются только рубашка, габариты, масса и подбираемая обвязка — термостат по объёму рубашки и насос по объёму сосуда.

Зачем одному реактору и вакуумная стенка, и подъём крышки

Третья стенка нужна там, где температура среды далека от комнатной. При кристаллизации на −40…−80 °C двухслойный сосуд обмерзает снаружи, через иней не видно фронта кристаллизации, а тепло из помещения непрерывно перетекает в рубашку и нагружает криостат. При +200…+250 °C наружная стенка двухслойного реактора горячая, и рядом с ней нельзя работать без защиты. Вакуумированный зазор между рубашкой и наружной стенкой работает как термос: наружное стекло остаётся близким к температуре помещения, конденсата и инея нет, а термостат тратит мощность на процесс, а не на обогрев лаборатории. Подъём крышки нужен по другой причине: продукты именно таких процессов — плотные кристаллические массы после глубокого охлаждения, вязкие полимеры и смолы после высокотемпературной стадии — не сливаются через нижний штуцер. В РЕА-ПТ крышка вместе с приводом и мешалкой поднимается, сосуд поворачивается, и продукт выгружается сверху или выливается наклоном; тем же способом сосуд моется между партиями без разборки стеклянного узла. Механика подъёма и поворота повторяет серию РЕА-П.

Крышка PTFE на 6 горловин и комплект поставки

Крышка выполнена из цельного PTFE — инертна ко всем распространённым реагентам и не имеет стеклянных шлифов, которые «прикипают» после работы со щелочными или полимеризующимися средами. Шесть горловин заняты по назначению: привод мешалки, обратный холодильник для возврата конденсата при рефлюксе, капельная воронка для дозирования, вакуум-порт, термогильза с датчиком PT100 и порт твёрдой загрузки, через который засыпают реагенты и затравку без снятия крышки. Обратный холодильник, капельная воронка, вакуумметр, датчик температуры и комплект уплотнений входят в поставку — докупать к реактору нужно только внешнюю обвязку. Уплотнения — PTFE и специальная резина, стойкие к растворителям; соединения быстроразъёмные, стеклянные узлы разбираются для чистки без инструмента.

Термостат, насос и контроллер под каждый типоразмер

Рубашечному реактору нужен внешний жидкостный термостат КАДАММ ЦТ, и подбирается он по объёму рубашки и требуемой температуре. Для КАДАММ РЕА-ПТ10 и ПТ20 (рубашка 6 л) на нагрев подходят ЦТ-Н20 (открытая баня, до +300 °C, стабильность ±0.2 °C) или ЦТ-НЗ20 закрытого контура до +200 °C; на нагрев и охлаждение — криотермостаты ЦТ-К10 и ЦТ-К20 с нижней границей −20, −40 или −80 °C и верхней +200 °C при стабильности ±0.1 °C; на глубокое охлаждение — криостаты ЦТ-О10 и ЦТ-О20. Для РЕА-ПТ30 и ПТ50 (рубашка 10 и 16 л) — ЦТ-Н50 / ЦТ-НЗ50, криотермостаты ЦТ-К30 (−20 или −40 °C) и ЦТ-К50 (−20, −40, −80 °C), криостаты ЦТ-О30 и ЦТ-О50. Глубину холода берут с запасом не менее 10 °C к температуре, которую нужно держать в рубашке. Для вакуумных операций — химстойкий мембранный насос: НС-МХ33 для 10 л, НС-МХ40 для 20 л, НС-МХ60 для 30 и 50 л (остаточное давление 7–8 мбар); там, где нужен глубокий вакуум для высококипящих растворителей, — насосы с проточной частью PTFE НС-МП2 (10–20 л) и НС-МП4 (30–50 л) с остаточным давлением 0.6 мбар. Уставку давления держит контроллер КАДАММ ВА-К или ВА-К1; ловушка-конденсатор ВА-Л — под заказ. Готовые пары «типоразмер — обвязка» собраны в таблице «Что нужно к реактору» и на шаге «Комплект» конфигуратора.

Как выбрать объём и когда смотреть соседние серии

Рабочая загрузка стеклянного реактора — не более 2/3 номинального объёма, а при рефлюксе, вспенивании и бурном газовыделении — около половины. Отсюда практический ориентир: КАДАММ РЕА-ПТ10 — партии до 6–7 л, ПТ20 — до 13 л, ПТ30 — до 20 л, ПТ50 — до 33 л. Если продукт свободно сливается снизу и подъём крышки не нужен, тот же трёхслойный сосуд с тем же диапазоном −80…+250 °C есть в серии КАДАММ РЕА-Т 10–100 л — она проще по механике и доходит до 100 л. Если, наоборот, нужны подъём и поворот, а процесс идёт при умеренных температурах, достаточно двухслойных КАДАММ РЕА-П 5–30 л и РЕА-П 50–200 л — в них же есть взрывозащищённые исполнения и объёмы до 200 л. Когда после кристаллизации нужно ещё и отфильтровать осадок в том же сосуде, смотрите фильтр-реакторы КАДАММ РЕА-К 10–100 л. Взрывозащищённое исполнение РЕА-ПТ — под заказ, уточняйте у менеджера.

Реакторы КАДАММ РЕА-ПТ поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С реактором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Сосуд из боросиликатного стекла GG-17 (коэффициент расширения 3.3) с уплотнениями PTFE и специальной резины рассчитан на остаточное давление до −0.098 МПа и теплоноситель в рубашке −80…+250 °C. Ряд поставляется в стандартном исполнении и устанавливается в обычной лаборатории; взрывозащищённое исполнение для работы с ЛВЖ в опасной зоне изготавливается под заказ — соответствие ТР ТС 012/2011 и маркировка взрывозащиты подтверждаются паспортом конкретной поставки, уточняйте у менеджера.

• Электробезопасность — питание 220 В, 50 Гц; частотный привод мешалки и термостат подключаются к розеткам с заземлением на отдельных линиях.
• Термическая безопасность — наружная стенка изолирована вакуумной полостью; горячие и холодные точки — штуцеры рубашки и шланги термостата, их теплоизолируют и не касаются без перчаток.
• Вакуумная безопасность — стекло GG-17 и уплотнения PTFE рассчитаны на полный вакуум; напуск атмосферы — штатным краном, контроль — по вакуумметру в комплекте.
• Механическая безопасность — масса 131–172 кг: рама устанавливается на ровный пол, поднятая крышка фиксируется до начала работ в сосуде, поворот — только с остановленной мешалкой.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Мощность привода мешалки, класс защиты и полный перечень опций (в том числе Ex) — в паспорте конкретной поставки; уточняйте у менеджера.

Реакторы РЕА-ПТ поставляются в сборе на раме; для запуска нужны термостат, вакуумный насос с контроллером и подвод электропитания. Порядок первого пуска одинаков для всех четырёх типоразмеров, различаются только габариты и масса:

Обслуживание в процессе эксплуатации

• Стеклянный сосуд — осмотр всех трёх стенок на сколы перед каждой загрузкой; мойка обычными лабораторными средствами, без ударных нагрузок и резкого перепада температур в пустом сосуде.
• Уплотнения крышки и вала — PTFE и специальная резина — осмотр при каждой сборке; при дрейфе давления по вакуумметру заменить, ЗИП поставляется под заказ.
• Механизм подъёма и поворота — чистка направляющих и смазка по руководству; проверка фиксатора поднятой крышки — до начала работ в сосуде.
• Рубашка и шланги — при смене теплоносителя рубашку промывают; хомуты и шланги термостата проверяют на герметичность после каждого выхода на крайние температуры.
• Датчик PT100 и вакуумметр — сверка показаний с эталонным термометром и контроллером ВА-К раз в квартал; гильза PTFE — осмотр на повреждения.
