КАДАММ НС-МП — мембранный насос PTFE химически стойкий, 1.2–16 м³/ч

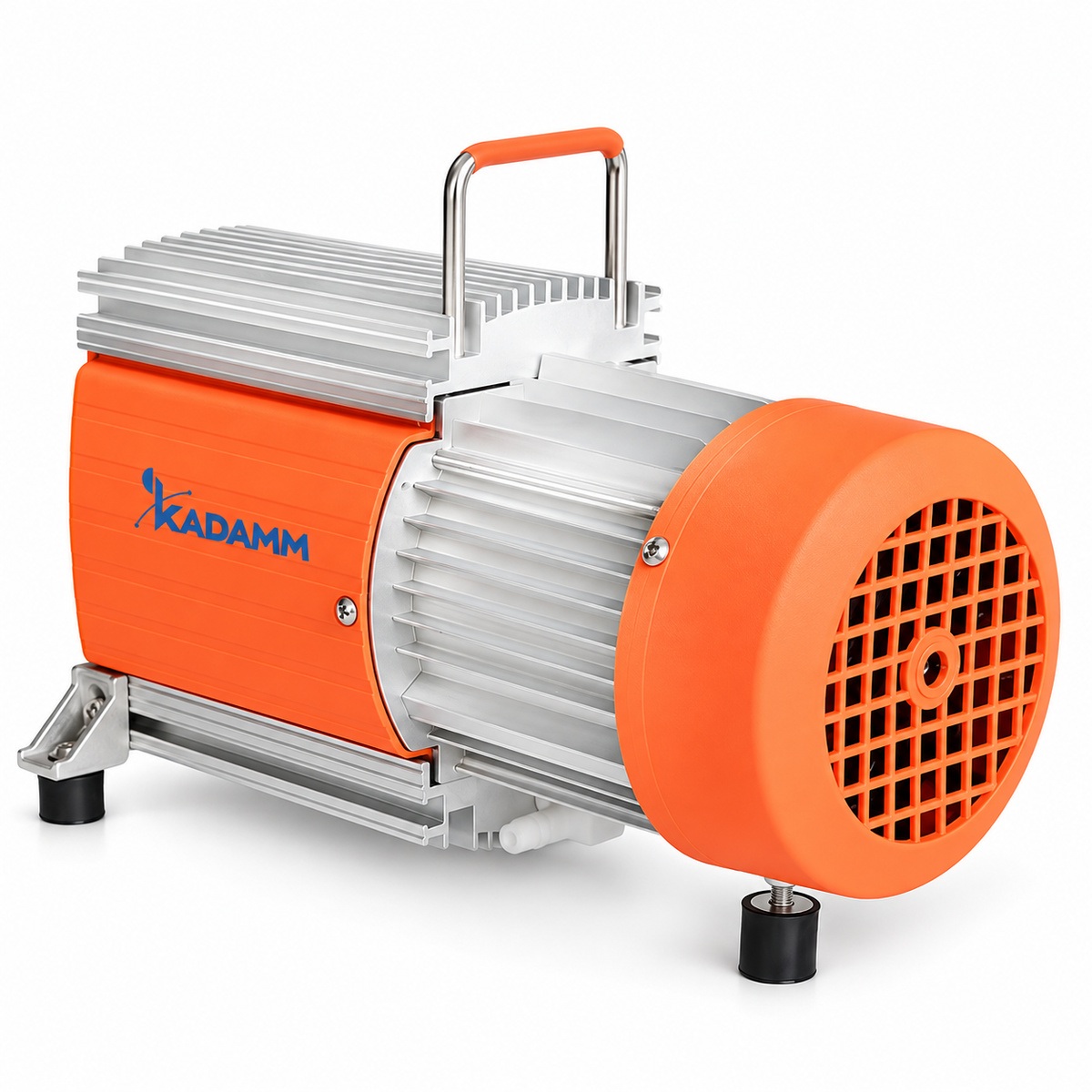

КАДАММ НС-МП — мембранные вакуумные насосы с проточной частью из фторполимеров для агрессивных и высококипящих сред: мембрана PTFE типа «сэндвич», клапаны FFKM, вход и выход PTFE, фитинги PTFE/PVDF, входная плита из ECTFE с углеволокном. Десять исполнений производительностью от 1.2 до 16 м³/ч перекрывают задачи от настольного реактора 1 л до реактора 300 л: предельное остаточное давление у глубоковакуумных исполнений до ≤ 0.6 мбар, у исполнений большого расхода — ≤ 30 и ≤ 150 мбар. Насосы одноголовые (у НС-МП2Д — две головы), номинальные обороты 1400 об/мин, мощность от 80 до 600 Вт, масса от 7 до 23 кг. Двигатели — частотно-регулируемые с постоянными магнитами и автозащитой (у НС-МП1 — конденсаторный), производительность регулируется, в головке есть газобалластный клапан и фильтры раствора и пыли. Масла и воды в насосе нет — обслуживание сводится к замене мембраны по регламенту.

Десять исполнений 1.2–16 м³/ч: глубокий вакуум и большой расход

Ряд стоит читать не по возрастанию производительности, а по двум ветвям. Ветвь глубокого вакуума: КАДАММ НС-МП1 — 1.2 м³/ч, ≤ 2…≤ 3 мбар, 80 Вт, 7 кг, 330×143×202 мм; КАДАММ НС-МП2В — 2 м³/ч, ≤ 1 мбар, 360 Вт, 10 кг; КАДАММ НС-МП4 — 4 м³/ч, ≤ 2 мбар, 360 Вт, 10 кг; КАДАММ НС-МП8В — 8 м³/ч, ≤ 0.6 мбар, 600 Вт, 23 кг, 467×234×319 мм, самый глубокий вакуум ряда; КАДАММ НС-МП10 и НС-МП12 — 10 и 12 м³/ч, 600 Вт, 23 кг, предел давления уточняйте у менеджера. Ветвь большого расхода при умеренном вакууме: КАДАММ НС-МП8 — 8 м³/ч при ≤ 30 мбар, 400 Вт, 20 кг, 375×200×310 мм, и КАДАММ НС-МП16 — 16 м³/ч при ≤ 150 мбар, те же 400 Вт и 20 кг. Между ветвями — КАДАММ НС-МП2: 2 м³/ч, ≤ 8 мбар, 180 Вт, 8 кг, 245×252×185 мм, и двухголовый КАДАММ НС-МП2Д с тем же пределом ≤ 8 мбар при 360 Вт и 10 кг. Такое деление отражает физику отгонки: для ДМФА и ДМСО важен предел давления при небольшом объёме паров, а для реактора 200 л с этанолом важнее откачивать 16 м³/ч при давлении, которое этанолу и так достаточно.

Мембрана «сэндвич», клапаны FFKM и плита ECTFE: ресурс при агрессивных парах

Проточная часть НС-МП собрана из трёх фторполимеров, каждый на своём месте. Мембрана PTFE «сэндвич» — слой PTFE, обращённый к парам, на упругой основе: PTFE даёт химическую инертность к кислотам, хлорорганике, окислителям и аминам, основа — усталостную прочность на миллионы ходов. Клапаны из FFKM (перфторэластомера) сохраняют эластичность там, где обычный фторкаучук набухает в кетонах и эфирах, — именно клапаны первыми теряют герметичность у насосов с резиной, и именно они определяют, сколько недель насос будет держать паспортный вакуум при работе с ацетоном или ТГФ. Входная плита из ECTFE, армированного углеволокном, не деформируется от нагрева головки на предельном вакууме и не корродирует от кислых конденсатов. Вход, выход и фитинги — PTFE и PVDF: металла, контактирующего с парами, в тракте нет.

Частотный привод, регулируемая производительность и газобалласт

У НС-МП2…НС-МП16 двигатель с постоянными магнитами управляется частотно: производительность регулируется под задачу, пуск плавный, а автозащита отключает насос при перегрузке и перегреве. Регулировка нужна не только ради снижения расхода электроэнергии:при отгонке с контроллером вакуума насос на пониженной производительности точнее удерживает уставку и меньше «дёргает» давление в колбе. Газобалластный клапан подаёт порцию воздуха в головку на такте сжатия, чтобы пары воды и растворителя выходили из насоса вместе с воздухом, а не конденсировались в головке, — при отгонке водных растворов и влажных растворителей его открывают, при работе на предельный вакуум закрывают. Фильтры раствора и пыли на входе задерживают капли и частицы, которые прошли мимо ловушки (конденсатора).

Давление кипения при температуре бани: как выбрать типоразмер НС-МП

Предел насоса должен быть ниже давления кипения растворителя при температуре бани с запасом, а производительность — по объёму системы. Для спиртов, ацетона, этилацетата и воды при бане +40…+60 °C достаточно 7–13 мбар, и здесь хватает химически стойких КАДАММ НС-МХ. НС-МП берут для того, что при +40 °C кипит ниже 10 мбар: ДМФА, ДМСО, N-метилпирролидон, гликоли, высококипящие эфиры, а также для досушивания продукта до остаточного растворителя при низкой температуре бани и для вакуумной сушки в шкафах. По листу подбора КАДАММ НС-МП1 стоит у реакторов 1, 2, 3 и 5 л, НС-МП2 — у реакторов 10 и 20 л, НС-МП4 — у реакторов 30 и 50 л и напольных испарителей 10–100 л, НС-МП8 — у реакторов 80 и 100 л, НС-МП10 — у реакторов 80–200 л, НС-МП16 — у реакторов 150, 200 и 300 л. Для отгонки этанола или воды из реактора 100–300 л, где глубина не нужна, НС-МП8 и НС-МП16 с 30 и 150 мбар откачивают большое паровое пространство быстрее глубоковакуумных типоразмеров той же цены.

Ловушка перед насосом, контроллер ВА-К и другие ряды

Чем глубже вакуум, тем важнее ловушка (конденсатор) между объектом и насосом: при 1 мбар в насос летит всё, что не сконденсировалось в холодильнике испарителя, и без ловушки мембрана работает в потоке растворителя. Ловушку охлаждают льдом, сухим льдом или теплоносителем от криостата. Давление держит контроллер вакуума КАДАММ ВА-К (1–1000 мбар, 5 программ) или ВА-К1 (0–1013 мбар, сенсорная панель 4.3 дюйма) — он добавляется на шаге «Комплект» конфигуратора и ведёт ступенчатую отгонку смесей. Если растворитель нужно вернуть, а не отправить в вытяжку, посмотрите систему рекуперации КАДАММ НС-МС с конденсатором на выхлопе. Напряжение питания, уровень шума и тип присоединения подтверждаются в паспорте конкретной поставки.

Мембранные насосы КАДАММ НС-МП поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С насосом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Проточная часть из PTFE, FFKM, ECTFE и PVDF рассчитана на пары кислот, щелочей, хлорорганики и окислителей; капли и твёрдые частицы задерживаются ловушкой (конденсатором) и штатными фильтрами на входе. Насосы не являются взрывозащищёнными и устанавливаются в обычной лаборатории; при работе с легковоспламеняющимися растворителями выхлоп выводится в вытяжной шкаф или вентиляционный канал, а пары до насоса собирает ловушка.

• Электробезопасность — потребляемая мощность 80–600 Вт по типоразмеру; частотный привод с автозащитой; розетка с заземлением, параметры сети — по паспорту поставки.
• Защита двигателя — автоматическое отключение при перегрузке и перегреве у НС-МП2…НС-МП16; вентиляцию корпуса не закрывать.
• Химическая стойкость — PTFE, FFKM, ECTFE и PVDF в тракте; для расплавов щелочей и фтористоводородной кислоты в высокой концентрации — уточняйте у менеджера.
• Вакуумная безопасность — напуск атмосферы — через кран контроллера или ловушки; стеклянные ловушки при 1 мбар — в защитном экране.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Напряжение питания, уровень шума, тип присоединения и класс защиты корпуса — в паспорте конкретной поставки; уточняйте у менеджера.

Насосы НС-МП поставляются в сборе; для запуска подключаются шланг, ловушка и контроллер вакуума. Порядок первого запуска одинаков для всех исполнений, различия — в массе и месте под насос:

Обслуживание в процессе эксплуатации

• Мембрана и клапаны — замена комплектом по регламенту руководства или при падении предельного давления; смазка не применяется.
• Фильтры на входе — осмотр и очистка фильтров раствора и пыли при снижении производительности.
• Продувка после работы — 2–3 минуты на воздухе с открытым газобалластом — удаляет конденсат из головки и продлевает ресурс клапанов.
• Ловушка — слив после каждой отгонки; при обмерзании — оттаивание перед следующим запуском.
• Корпус и вентиляция — решётки охлаждения двигателя держать чистыми; при срабатывании автозащиты проверить выхлоп и температуру в шкафу.
