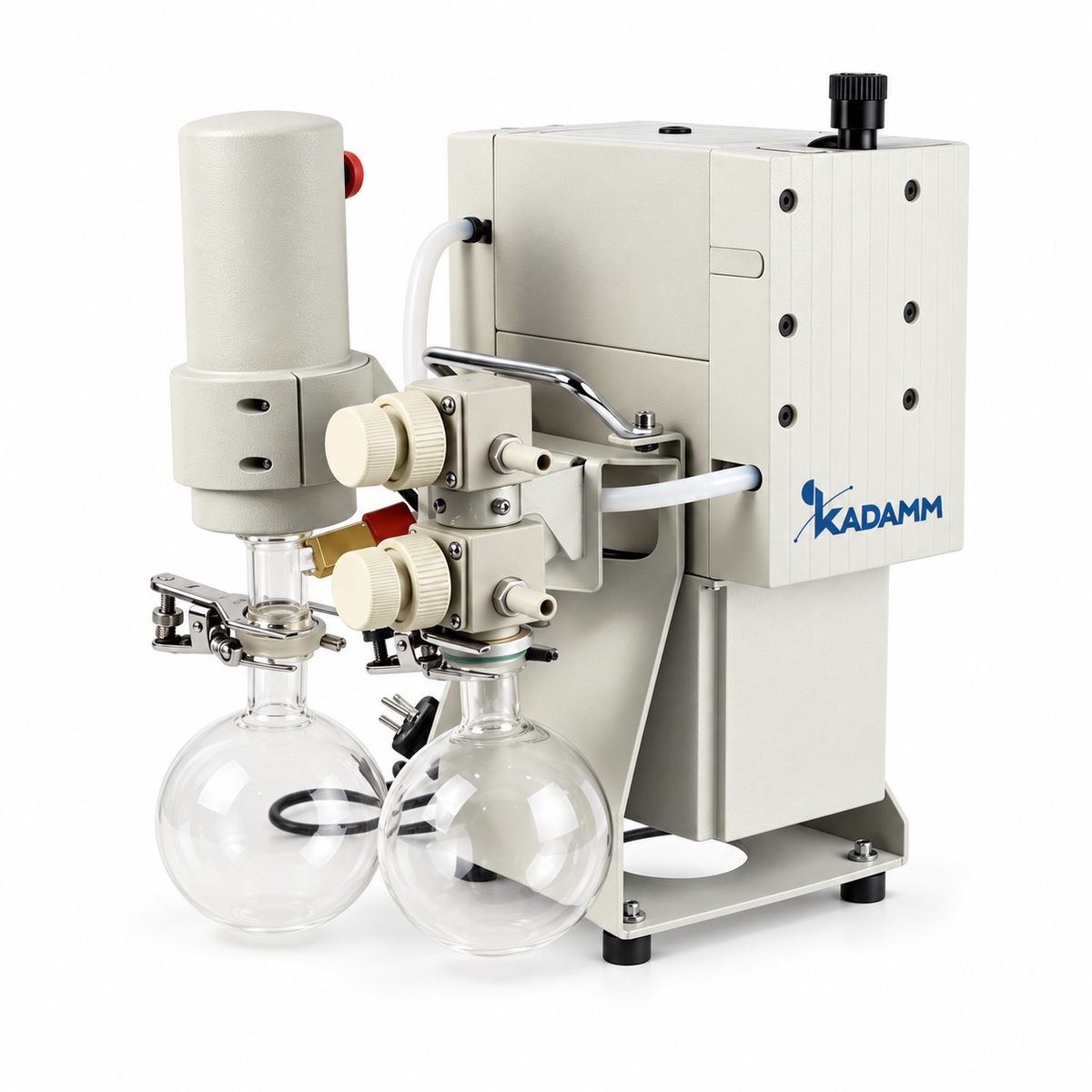

КАДАММ НС-МС — вакуумная станция лабораторная: мембранный насос с контроллером, 2–12 м³/ч

КАДАММ НС-МС — системы рекуперации растворителя для роторных испарителей и вакуумных сушильных шкафов: мембранный химически стойкий насос с частотно-регулируемым двигателем, контроллер вакуума с электромагнитным клапаном и компактный конденсатор на выхлопе собраны в одном блоке. Пары, которые не удержал холодильник испарителя, проходят через насос и конденсируются на выходе в приёмный сборник, а не уходят в вытяжку. Пять типоразмеров производительностью от 2 до 12 м³/ч с предельным остаточным давлением от 8 до 0.6 мбар (без газобалласта) закрывают испарители от настольных колб до напольных 50 л и высококипящие растворители. Проточная часть полностью коррозионностойкая, входной сепаратор — стекло с покрытием; масла и воды в системе нет. Настольные типоразмеры НС-МС2 и НС-МС4 весят 11 и 14 кг при 252×332 мм в плане, три старших — 23.5 кг при 557×396×378 мм.

Что такое система рекуперации: насос, контроллер и конденсатор в одном блоке

Обычная схема отгонки заканчивается насосом: его выхлоп через шланг уходит в вытяжку вместе с парами, которые прошли конденсатор испарителя. При отгонке летучих растворителей — дихлорметана, эфира, ацетона, пентана — доля таких паров велика, особенно при водяном охлаждении конденсатора и на стадии досушивания, когда давление в колбе ниже давления насыщения при температуре холодильника. Система рекуперации ставит на выхлопе насоса второй конденсатор: пары в нём находятся уже при атмосферном давлении, где их давление насыщения относительно ниже, и конденсируются при умеренном охлаждении в приёмный сборник. На входе стоит сборная колба-сепаратор для частиц и капель, между ними — насос с частотным приводом, электромагнитный клапан и контроллер. В ручном режиме разрежение задаёт ручной клапан расхода, в автоматическом — контроллер вакуума с электромагнитным клапаном, и процесс запускается одной кнопкой. Опции: сепараторная колба на входе, сборник на выходе, одно- или двухпортовое всасывание, вакуум-контроллер.

Пять типоразмеров 2–12 м³/ч: два значения давления у каждого

КАДАММ НС-МС2 — 2 м³/ч (0.5 л/с), 8 мбар и 12 мбар с открытым газобалластом, 252×332×395 мм, 11 кг: настольные испарители с колбами 1–5 л. КАДАММ НС-МС4 — 4 м³/ч (1.1 л/с), 2 мбар и 4 мбар с газобалластом, 252×332×407 мм, 14 кг: настольные испарители с высококипящими растворителями и небольшие напольные. КАДАММ НС-МС8 — 8 м³/ч (2.2 л/с), 0.6 мбар и 1.2 мбар с газобалластом, 557×396×378 мм, 23.5 кг: самый глубокий вакуум ряда — ДМСО, гликоли, досушивание на напольных испарителях. КАДАММ НС-МС10 — 10 м³/ч (2.8 л/с), 0.9 мбар и 1.5 мбар с газобалластом, те же корпус и масса: напольные испарители 20–50 л. КАДАММ НС-МС12 — 12 м³/ч (3.3 л/с), 2 мбар и 3 мбар с газобалластом: максимальный расход ряда для больших объёмов и низкокипящих сред. Второе значение давления — рабочий предел при открытом газобалласте, когда порция воздуха выводит из головки пары воды и влажных растворителей; для сухих высококипящих сред газобалласт закрывают и работают на первом значении.

Возврат растворителя: стоимость, экология и защита персонала

Возврат растворителя решает три задачи сразу. Первая — стоимость: дейтерированные растворители, фторированные среды, хлороформ и эфир высокой чистоты, которые при обычной схеме уходили в вытяжку, собираются в сборник и возвращаются в работу; при регулярной отгонке система окупается за счёт растворителя, а не только за счёт удобства. Вторая — экология и нормы выбросов: вытяжная вентиляция лаборатории перестаёт быть каналом сброса органических паров в атмосферу, что важно для аккредитованных и производственных подразделений с учётом ПДВ. Третья — защита персонала: пары дихлорметана, эфира и ацетона не попадают в помещение при отказе вытяжки или неплотном выхлопном шланге, а концентрация в зоне дыхания у испарителя снижается. В отличие от простого насоса, который просто переносит пары из колбы в атмосферу, система замыкает контур растворителя на уровне рабочего места.

Ручной и автоматический режимы: как система ведёт отгонку

В ручном режиме оператор задаёт разрежение клапаном расхода и следит за кипением в колбе — так работают при однокомпонентных растворителях и простых задачах. В автоматическом режиме контроллер вакуума управляет электромагнитным клапаном и частотным приводом насоса: давление удерживается на уставке, а при смеси растворителей снижается ступенями, чтобы каждый компонент отгонялся без вспенивания и выброса. Частотный привод здесь важен: насос не работает всё время на максимуме, а снижает обороты по мере приближения к уставке, поэтому давление в колбе не «скачет» между срабатываниями клапана, а шум и нагрев ниже. Пуск одной кнопкой означает, что оператор не собирает каждый раз связку «насос — контроллер — клапан — ловушка» из отдельных приборов: она уже собрана и настроена на заводе.

Когда система, а когда отдельный насос НС-МП или НС-МХ

Система рекуперации оправдана там, где растворитель дорог, летуч или регламентирован по выбросам, и где отгонка идёт регулярно: тогда конденсатор на выхлопе и встроенный контроллер работают каждый день. Если растворители — вода, спирты и ацетон, а вытяжка справляется, дешевле химически стойкий мембранный насос КАДАММ НС-МХ на 8–105 мбар с внешним контроллером ВА-К; если нужен глубокий вакуум для ДМФА и ДМСО без возврата — насос PTFE КАДАММ НС-МП на ≤ 0.6…≤ 2 мбар. Подбор типоразмера НС-МС ведётся по тем же правилам: предел давления ниже давления кипения растворителя при температуре бани (спирты и ацетон — 7–13 мбар достаточно, ДМФА и ДМСО — около 1 мбар, и это НС-МС8 или НС-МС10), производительность — по объёму колбы: 2 м³/ч для настольных 1–5 л, 4 м³/ч для настольных с высококипящими средами, 8–12 м³/ч для напольных 10–50 л. Испаритель со встроенным холодом КАДАММ РИ-1К возвращает летучие растворители ещё до насоса, и с ним система рекуперации дополняет, а не заменяет конденсатор −40 °C. Мощность, напряжение, уровень шума и присоединение подтверждаются в паспорте конкретной поставки.

Смежные разделы: роторные испарители, реакторы лабораторные, вакуумная арматура и контроллеры.

Системы рекуперации растворителя КАДАММ НС-МС поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С системой передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Проточная часть насоса полностью коррозионностойкая, входной сепаратор — стекло с покрытием, конденсатор и сборник рассчитаны на органические растворители. Система не является взрывозащищённой и устанавливается в обычной лаборатории; конденсатор на выхлопе снижает выброс паров, но остаточный выхлоп системы выводится в вытяжной шкаф или вентиляционный канал, а собранный растворитель хранится по правилам обращения с ЛВЖ.

• Электробезопасность — розетка с заземлением; потребляемая мощность и параметры сети — по паспорту конкретной поставки.
• Защита двигателя — частотный привод с автоматическим отключением при перегрузке; вентиляцию корпуса не закрывать.
• Работа с ЛВЖ — сборник растворителя опорожнять регулярно, не переполнять; хранить собранный растворитель в маркированной таре.
• Вакуумная безопасность — напуск атмосферы — через контроллер или клапан системы; стеклянный сепаратор — в защитном экране.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Потребляемая мощность, напряжение, уровень шума, тип присоединения и параметры охлаждения конденсатора — в паспорте конкретной поставки; уточняйте у менеджера.

Система НС-МС поставляется собранной и настроенной; для запуска подключаются шланг к испарителю, охлаждение конденсатора и сборник. Порядок первого запуска для любого из пяти типоразмеров:

Обслуживание в процессе эксплуатации

• Сборник — опорожнять после каждой отгонки; собранный растворитель — в маркированную тару.
• Сепаратор на входе — слив капель и промывка стекла; сколы и трещины — повод для замены.
• Конденсатор — контроль подачи теплоносителя и отсутствия обмерзания; оттаивание после водных сред.
• Мембрана и клапаны — замена комплектом по регламенту руководства или при падении предельного давления.
• Продувка — 2–3 минуты на воздухе с открытым газобалластом после кислых и влажных сред.
