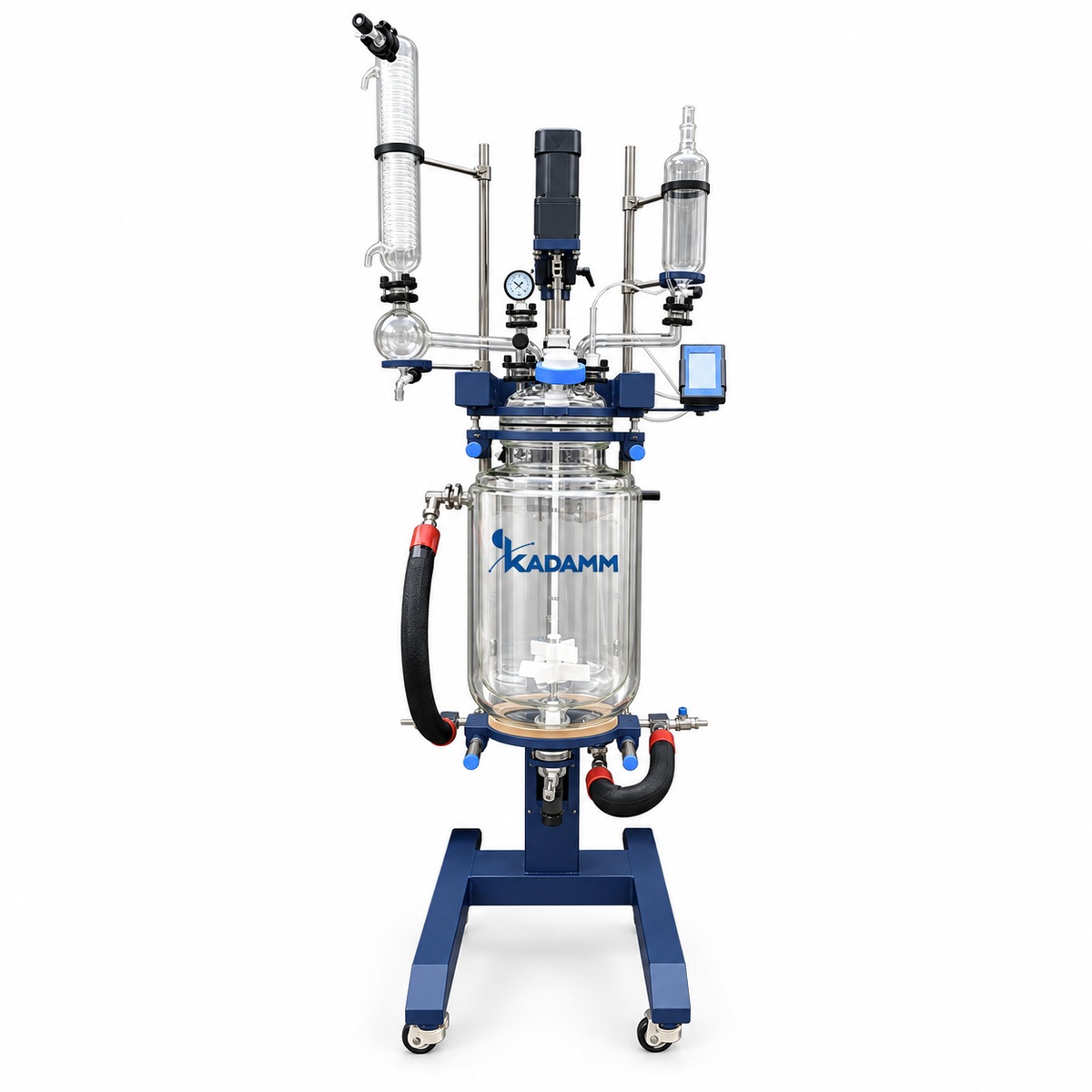

КАДАММ РЕА-П — Стеклянные реакторы с подъёмом крышки и поворотом сосуда 50–200 л

КАДАММ РЕА-П 50–200 л — укрупнённые и пилотные стеклянные реакторы с подъёмом крышки штурвалом и поворотом сосуда на 360°: четыре типоразмера на 50, 100, 150 и 200 л с рубашкой 16, 24, 32 и 40 л, крышкой на 6 горловин, частотным приводом 0–450 об/мин и сенсорной панелью с таймером, скоростью, температурой и кривыми процесса. Стыки фланцевые, без вакуумной смазки: остаточное давление до −0.098 МПа, избыточное до 0.03 МПа. Среда в рубашке −80…+250 °C от внешнего жидкостного термостата КАДАММ ЦТ, штуцеры рубашки — фланец Ø45 с буферным устройством, стекло GG-17, нижний слив без застойной зоны. Шесть артикулов: 50 и 100 л — стандартное и Ex, 150 и 200 л — стандартное, Ex под заказ. Это самый крупный стеклянный сосуд КАДАММ, из которого продукт можно выгрузить, не разбирая ничего.

Ряд 50–200 л: рубашка 16–40 л и рама до 1.4 м

КАДАММ РЕА-П50 и РЕА-П50Ex — сосуд 50 л, рубашка 16 л, рама 750×920 мм, высота 2320–2950 мм, масса 148 кг нетто. КАДАММ РЕА-П100 и РЕА-П100Ex — 100 л, рубашка 24 л, 1150×1150 мм, высота 2600–3200 мм, 166 кг. КАДАММ РЕА-П150 — 150 л, рубашка 32 л, 1250×1250 мм, высота 2800–3400 мм, 185 кг. КАДАММ РЕА-П200 — 200 л, рубашка 40 л, 1400×1400 мм, высота 3300–3800 мм, 226 кг. Диапазон высоты — положение крышки: нижнее значение при опущенной, верхнее — при поднятой, и оно задаёт требование к высоте помещения: для 50 л достаточно 3 м, для 200 л нужен участок с потолком не ниже 4 м. Ex-исполнение 50 и 100 л включает взрывозащищённые двигатель, частотный преобразователь, контроллер и кабельные вводы. Многоярусная мешалка под высокие колонки жидкости — по заказу; при рабочей загрузке 100–130 л в сосуде 200 л она нужна почти всегда.

Выгрузка кристаллов и вязких масс поворотом сосуда

На пилотном масштабе проблема выгрузки стоит острее, чем в лаборатории: 30–60 кг кристаллизата или полимерной массы не выберешь шпателем через горловину, а снятие крышки с приводом на сосуде 100 л — это такелаж и полная разборка обвязки. В РЕА-П штурвал поднимает крышку вместе с приводом и мешалкой, открывая сосуд сверху, а поворот на 360° переводит его в положение выгрузки над приёмной ёмкостью или тележкой: продукт выливается или выгребается с открытого верха, остаток смывается при опрокинутом сосуде, и реактор быстро готов к следующей партии. Нижний слив без застойной зоны отвечает за маточник и жидкие продукты — под краном нет объёма, где задерживается предыдущая партия. Для многопродуктового опытного производства это означает смену продукта без разборки рубашки и без риска перекрёстного загрязнения.

Штурвал вместо разборки: обслуживание пилотного реактора

Стеклянный сосуд на 100–200 л — хрупкий и дорогой узел, и каждая разборка крышки на нём — риск. Подъёмная конструкция снимает большинство поводов для разборки: осмотр внутренней поверхности, замена мешалки на многоярусную, чистка уплотнений и горловин делаются при поднятой крышке. Фланцевые стыки с PTFE не требуют смазки и собираются одинаково после сотни циклов; штуцеры рубашки Ø45 с буферным устройством компенсируют расширение 16–40 л теплоносителя при переходе между −80 и +250 °C и защищают стекло от гидроудара при пуске термостата. Датчик температуры — нержавеющий зонд в оболочке PTFE, сенсорная панель хранит кривые процесса для протокола стадии. Подъём и поворот — ручные, что упрощает Ex-исполнение: во взрывоопасной зоне остаются только взрывозащищённые двигатель, преобразователь, контроллер и вводы.

Термостаты закрытого контура и насосы 10–16 м³/ч для 150–200 л

Обвязка растёт вместе с рубашкой. Для РЕА-П50 — нагрев ЦТ-Н50 (открытая баня до +300 °C) или закрытый контур ЦТ-НЗ50, криотермостаты ЦТ-К50 с глубиной −20 / −40 / −80 °C, криостаты ЦТ-О50 с баком 50 л; вакуум — НС-МХ60 (60 л/мин, 7 мбар) или НС-МП4 (4 м³/ч, 0.6 мбар). Для РЕА-П100 — ЦТ-Н100 / ЦТ-НЗ100, ЦТ-К100, ЦТ-О100 с баком 100 л; насосы НС-МП8 или НС-МП10 с проточной частью PTFE. Для РЕА-П150 и РЕА-П200 нагрев ведётся термостатом закрытого контура ЦТ-НЗ200 до +200 °C — открытые бани на рубашку 32–40 л не рекомендуются; нагрев и охлаждение — ЦТ-К200 с глубиной −40 или −80 °C; только холод — ЦТ-О100; вакуум — НС-МП10 (10 м³/ч) или НС-МП16 (16 м³/ч) с остаточным давлением 0.6 мбар. Подача криостатов 20–40 л/мин, глубина холода — с запасом не менее 10 °C к температуре рубашки; контроллер ВА-К или ВА-К1 и ловушка ВА-Л (под заказ) — ко всем объёмам. Полная таблица — в блоке «Что нужно к реактору».

Как выбрать объём и когда нужен нержавеющий сосуд

Рабочая загрузка — не более 2/3 номинала, при вспенивании, рефлюксе и газовыделении — около половины: РЕА-П50 — партии до 33 л, РЕА-П100 — до 65 л, РЕА-П150 — до 100 л, РЕА-П200 — до 130 л. Второй критерий — помещение: рама 1150–1400 мм и высота с поднятой крышкой 3200–3800 мм у 100–200 л требуют производственного участка, а не лаборатории. Третий — теплоноситель: рубашка 32–40 л плюс контур термостата — это десятки литров масла или спиртового раствора, и их стоимость и замену стоит учесть заранее. Партии до 20 л — КАДАММ РЕА-П 5–30 л с той же механикой; жидкий продукт, уходящий через слив, — рубашечные КАДАММ РЕА-Р 150–200 л; фтористоводородная кислота, горячие концентрированные щёлочи, давление выше 0.03 МПа или санитарные требования к непрозрачному сосуду — нержавеющие КАДАММ РЕА-Н 50–300 л и электроподъёмный КАДАММ РЕА-НП.

Реакторы КАДАММ РЕА-П 50–200 л поставляются как лабораторное и опытно-производственное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Стеклянный сосуд GG-17 с фланцевыми соединениями и уплотнениями PTFE рассчитан на остаточное давление до −0.098 МПа и избыточное до 0.03 МПа; превышение избыточного давления не допускается. Артикулы РЕА-П50Ex и РЕА-П100Ex комплектуются взрывозащищёнными двигателем, частотным преобразователем, контроллером и кабельными вводами, для 150–200 л Ex-комплект поставляется под заказ; применимость во взрывоопасной зоне определяется ТР ТС 012/2011, маркировка и сертификат подтверждаются в паспорте конкретной поставки — уточняйте у менеджера.

• Электробезопасность — питание 220 В, 50 Гц; привод и сенсорный контроллер — розетка с заземлением; термостат до ЦТ-К200 и насос — отдельные линии по их паспортам.
• Механическая безопасность — масса 148–226 кг и высота до 3800 мм: установка на ровный пол, подъём крышки и поворот — только с остановленной мешалкой и по руководству.
• Давление — вакуум до −0.098 МПа, избыточное до 0.03 МПа через редуктор с манометром; сброс — штатным краном, не отсоединением шланга.
• Взрывозащита — РЕА-П50Ex, РЕА-П100Ex — полный Ex-комплект; 150–200 л — под заказ; обвязка для зоны — по запросу.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Мощность привода, класс защиты корпуса, допустимый угол поворота с заполненной рубашкой и маркировка Ex — в паспорте конкретной поставки; уточняйте у менеджера.

Реакторы 50–200 л поставляются в сборе на напольной раме с подъёмным и поворотным механизмами; ввод в работу требует подготовленного участка, такелажа и подключения термостата, насоса и контроллера. Порядок первого запуска:

Обслуживание в процессе эксплуатации

• Подъёмный механизм и поворотная ось — смазка направляющих и оси по руководству; на 150–200 л контролировать отсутствие перекоса крышки при подъёме.
• Фланцевые уплотнения — осмотр при каждой разборке; PTFE-уплотнения менять при деформации или дрейфе вакуума; смазку не применять.
• Буферные устройства и рубашка — уровень теплоносителя после каждой смены температуры; при течи фланца Ø45 — заменить уплотнение, не подтягивать стекло.
• Датчик и панель — зонд в оболочке PTFE протирать после партии; кривые процесса сохранять по регламенту; сверка с эталонным термометром.
• Термостат и насос — замена теплоносителя по руководству термостата (объём 16–40 л плюс контур); мембрана и клапаны насоса — по его руководству.
