Реакторы нержавеющие с электроподъёмом и поворотом сосуда — объёмы 10–200 л под один артикул: агрессивные среды, давление, высокие температуры. Один артикул, объём указывается при заказе.
Артикулы серии
Артикул = серия + объём (л). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии

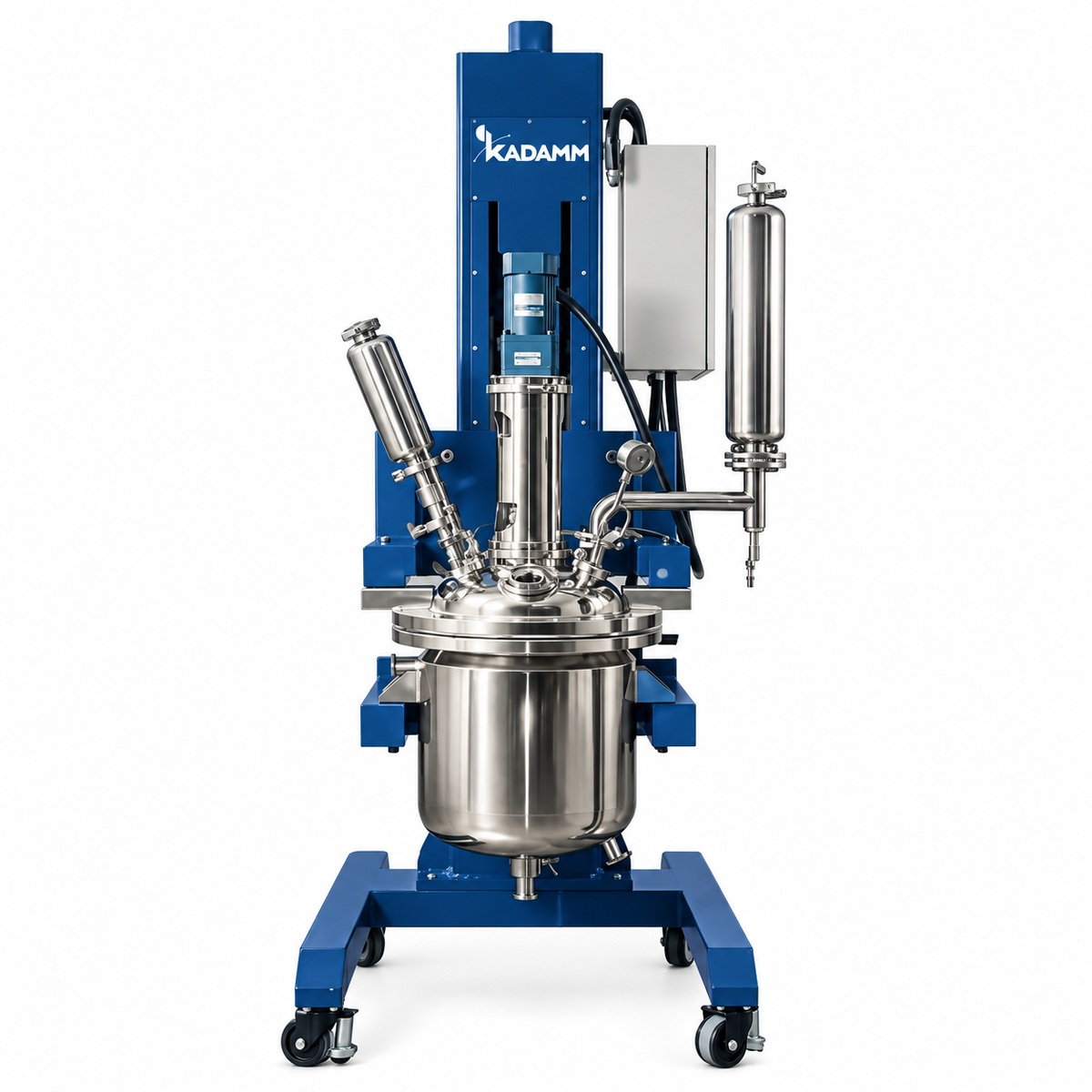

КАДАММ РЕА-НП — нержавеющий рубашечный реактор, у которого крышка вместе с приводом мешалки поднимается электроприводом, а сосуд поворачивается на 360° для выгрузки и мойки. Это ответ на две задачи, которые у реактора с нижним краном решаются плохо: вязкий или пастообразный продукт, не уходящий самотёком, и частая смена продукта с полной мойкой сосуда. Материалы, давление и температура — как у ряда РЕА-Н: сосуд SUS304/SUS316L на −0.1…+0.3 МПа, рубашка на теплоноситель −120…+260 °C от внешнего термостата КАДАММ ЦТ, мешалка на частотном приводе 200 Вт с регулированием 0–460 об/мин, крышка на 8 портов с увеличенным люком, съёмный шаровой кран внизу. Выпускается под один артикул на объёмы 10, 20, 30, 50, 100 и 200 л с рубашкой 3–30 л; объём указывается при заказе.
Электроподъём крышки: доступ к сосуду без разборки
У классического реактора крышка с портами, холодильником и приводом — самый тяжёлый и нагруженный узел; чтобы заглянуть в сосуд, убрать налипший продукт или сменить мешалку, её нужно отсоединить от обвязки и снять руками. В РЕА-НП крышка поднимается электроприводом целиком, вместе с двигателем мешалки и валом: обвязка остаётся на месте, оператор получает открытый сосуд через несколько секунд после нажатия кнопки. На объёмах 50–200 л это единственный практичный способ загрузить порошок с поддона, выбрать кристаллы со стенки или осмотреть сварные швы перед санитарной приёмкой. Ход подъёма и его защита указываются в паспорте типоразмера.
Поворот на 360°: выгрузка и мойка
После подъёма крышки сосуд с рубашкой поворачивается вручную вокруг горизонтальной оси. Наклон в сторону приёмной ёмкости выливает вязкую массу, которая через кран шла бы часами; полный оборот открывает дно и стенки для мойки щёткой, распылителем или CIP-головкой, а сливом промывной воды служит тот же съёмный шаровой кран без застойной зоны. Для санитарных производств это означает визуальный контроль чистоты каждой поверхности перед следующей партией — то, что у неповоротного нержавеющего сосуда достигается только через люк. Под задачу заказываются приёмная ёмкость, покрытие PTFE внутренних поверхностей для липких продуктов и исполнение «полностью 316L» для хлоридных сред.
Сосуд, рубашка и уплотнение вала
Сосуд рассчитан на давление от вакуума −0.1 МПа до избыточных +0.3 МПа: отгонка растворителя, продувка азотом, передавливание остатка через кран. Вал мешалки уплотнён механическим уплотнением с парой «нержавеющая сталь / графит», которое держит и вакуум, и избыточное давление без утечек и без сальниковой набивки. Рубашка объёмом от 3 л у малых сосудов до 30 л у больших работает от термостата: нагревающего ЦТ-Н или закрытого ЦТ-НЗ, криотермостата ЦТ-К с холодом до −80 °C и нагревом до +200 °C, криостата ЦТ-О до −120 °C; при работе около комнатной температуры тепло реакции снимается проточной водой через ту же рубашку. Если нужен только нагрев, заказывается опция электронагрева рубашки встроенными ТЭНами. Взрывозащищённое исполнение — по заказу, с подтверждением в паспорте.
Один артикул на шесть объёмов: как заказать
В отличие от рядов РЕА-Н, где каждый объём имеет свой артикул, РЕА-НП заказывается одним артикулом с указанием объёма сосуда — 10, 20, 30, 50, 100 или 200 л — и набора опций. Габариты, масса, объём рубашки конкретного типоразмера и ход подъёма менеджер подтверждает по паспорту при подтверждении заказа. Обвязка при этом подбирается так же, как для РЕА-Н того же объёма: например, для 20 л — термостат ЦТ-Н20 или ЦТ-К20, криостат ЦТ-О20, насос НС-МХ40 и контроллер ВА-К; для 100 л — ЦТ-Н100, ЦТ-К100, ЦТ-О100 и насос НС-МП8; для 200 л — ЦТ-НЗ200, ЦТ-К200, ЦТ-О100 и НС-МП10.
Как выбрать объём и когда достаточно РЕА-Н
Рабочая загрузка — не более 2/3 номинала, при кипении с обратным холодильником и вспенивании — около половины: 10 л — партии до 6.5 л, 20 л — до 13 л, 30 л — до 20 л, 50 л — до 33 л, 100 л — до 65 л, 200 л — до 130 л. Электроподъём и поворот нужны, когда продукт вязкий, липкий или кристаллизуется на стенках, а также при частой смене продукта с полной мойкой. Если продукт текучий и выгрузка через кран устраивает, проще и дешевле в обвязке нержавеющие КАДАММ РЕА-Н 2–30 л и КАДАММ РЕА-Н 50–300 л. Стеклянный сосуд с подъёмом крышки и поворотом (штурвальный подъём, визуальный контроль) — КАДАММ РЕА-П 5–30 л и РЕА-П 50–200 л.
Кому подходит
РЕА-НП выбирают там, где выгрузка через кран не работает, а мойка между партиями должна быть полной и проверяемой. Подразделения и задачи, для которых электроподъём и поворот сосуда окупаются:
Как выбрать нержавеющий реактор с электроподъёмом: РЕА-НП или соседняя карточка
РЕА-НП — один артикул на шесть объёмов, поэтому выбор сводится к двум вопросам: нужны ли подъём и поворот именно вам и какой объём заказать. Найдите свою ситуацию в таблице — строка ведёт к этой карточке с нужным объёмом или к соседней.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Продукт вязкий, липкий или кристаллизуется на стенках; частая полная мойка | ✓ КАДАММ РЕА-НП · вы здесь | Электроподъём крышки с приводом и поворот сосуда на 360°; объём 10–200 л и опции указываются при заказе. |
| Отработка методики на пасте или геле, партии до 6.5–20 л | КАДАММ РЕА-НП на 10, 20 или 30 л → | Рубашка от 3 л; термостат ЦТ-Н20 / ЦТ-К10–К30 / ЦТ-О10–О30, насос НС-МХ33–МХ60, контроллер ВА-К. |
| Пилотные партии вязкого продукта до 33–130 л | КАДАММ РЕА-НП на 50, 100 или 200 л → | Рубашка до 30 л; термостат ЦТ-Н50 / ЦТ-Н100 / ЦТ-НЗ200, криотермостаты ЦТ-К50–К200, насос НС-МХ60 / НС-МП8 / НС-МП10. |
| Продукт текучий, выгрузка через кран устраивает, партии до 20 л | КАДАММ РЕА-Н 2–30 л → | Те же материалы, давление и рубашка без механизма подъёма; Ex-артикулы для 10–30 л. |
| Текучий продукт пилотного объёма 30–200 л | КАДАММ РЕА-Н 50–300 л → | Рубашка 15–50 л, привод до 1500 Вт, Ex на каждом объёме, крышка на 8–9 портов. |
| Нужны подъём и поворот, но с визуальным контролем в стекле | КАДАММ РЕА-П → | Стеклянные подъёмные поворотные реакторы со штурвальным подъёмом; 50–200 л — РЕА-П 50–200 л. |
| Кристаллизация с фильтрованием маточника в том же сосуде | КАДАММ РЕА-К → | Стеклянные фильтр-реакторы со съёмным фильтр-дном PTFE 40–60 мкм. |
| Реакции под давлением выше 0.3 МПа | КАДАММ РЕА-Д → | Автоклавы 10–50 л со встроенным нагревом до +350 °C и магнитной муфтой; 0.25–5 л — РЕА-Д 0.25–5 л. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РЕА-НП 10–200 л |
|---|---|
| Объём сосуда, л | 10–200 |
| Объём рубашки, л | 3–30 |
| Мощность привода мешалки | 200 Вт |
| Горловин крышки | 8 |
| Скорость перемешивания | 0–460 об/мин, частотное регулирование |
| Объёмы сосуда | 10 / 20 / 30 / 50 / 100 / 200 л — указывается при заказе (один артикул РЕА-НП) |
| Объём рубашки | 3 / 5 / 10 / 20 / 30 л по типоразмеру |
| Подъём | электрический: крышка с приводом мешалки поднимается целиком |
| Поворот сосуда | 360° вручную — выгрузка вязких продуктов и мойка |
| Материал | SUS304 / SUS316L |
| Давление в сосуде | −0.1…+0.3 МПа |
| Температура реакции | −120…+260 °C по рубашке |
| Уплотнение вала | механическое, нержавеющая сталь/графит |
| Нижний слив | шаровой кран из нержавеющей стали, съёмный |
| Опции | Ex-исполнение, электронагрев, полностью 316L, приёмная ёмкость, передвижная рама, покрытие PTFE |
| Питание | 220 В, 50 Гц |
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) |
Данные производителя КАДАММ. Значения «по типоразмеру» подтверждаются в паспорте при заказе. Технические характеристики могут уточняться — актуальные значения в паспорте изделия.
Стандарты, безопасность и документы
Реактор КАДАММ РЕА-НП поставляется как лабораторное и опытно-производственное электрооборудование: соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» подтверждается декларацией, продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Сосуд рассчитан на давление от −0.1 до +0.3 МПа; документы на сосуд и результаты испытаний — в паспорте конкретной поставки. Стандартное исполнение не является взрывозащищённым и устанавливается в обычном помещении с вытяжкой; взрывозащищённое исполнение изготавливается по заказу, подтверждение соответствия ТР ТС 012/2011 и маркировка взрывозащиты приводятся в паспорте. Электроподъём крышки — механизм с движущимися частями: порядок работы и блокировки описаны в руководстве.
- Электробезопасность — питание 220 В, 50 Гц; привод мешалки 200 Вт и привод подъёма — линия с заземлением по руководству; термостат — по своему паспорту.
- Безопасность подъёма и поворота — подъём и поворот только с остановленной мешалкой, при сброшенном давлении и отключённой подаче теплоносителя; блокировки — по паспорту.
- Давление — работа в пределах −0.1…+0.3 МПа; подача газа через редуктор с манометром; предохранительная арматура по паспорту сосуда.
- Термическая защита — рубашка до +260 °C: перед поворотом сосуда теплоноситель сливается или охлаждается; защита от прикосновения к нагретым поверхностям.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; документы на сосуд и сертификаты — по паспорту и по запросу.
Габариты, масса, ход подъёма, объём рубашки конкретного типоразмера и класс защиты электрооборудования — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к реактору: три готовых комплекта
Сам реактор — это нержавеющий сосуд с мешалкой: он не греет, не охлаждает и не создаёт вакуум. Температуру в рубашке задаёт внешний термостат (или опция электронагрева), разрежение — вакуумный насос с контроллером. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для объёмов этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
30 и 50 л: КАДАММ ЦТ-Н50
100 л: КАДАММ ЦТ-Н100
30 и 50 л: КАДАММ ЦТ-НЗ50
100 л: КАДАММ ЦТ-НЗ100
200 л: КАДАММ ЦТ-НЗ200.
20 л: КАДАММ ЦТ-К20-40
30 л: КАДАММ ЦТ-К30-40
50 л: КАДАММ ЦТ-К50-40
100 л: КАДАММ ЦТ-К100-40
200 л: КАДАММ ЦТ-К200-40
20 л: КАДАММ ЦТ-О20
30 л: КАДАММ ЦТ-О30
50 л: КАДАММ ЦТ-О50
100 и 200 л: КАДАММ ЦТ-О100-20/-40/-80.
20 л: КАДАММ НС-МХ40
30 и 50 л: КАДАММ НС-МХ60
100 л: КАДАММ НС-МП8
200 л: КАДАММ НС-МП10
30 и 50 л: КАДАММ НС-МП4
100 л: КАДАММ НС-МП10
200 л: КАДАММ НС-МП16.
Соответствие термостатов ЦТ-Н и ЦТ-К объёму реактора — по паспортам серий; ЦТ-НЗ — по номиналу модели; криостаты ЦТ-О и вакуумные насосы — рекомендация КАДАММ (остаточное давление насоса ≤ 13 мбар, подача 20–40 л/мин). Глубина холода выбирается по требуемой температуре в рубашке с запасом ≥ 10 °C. Ловушка-конденсатор и теплоносители — уточняйте у менеджера.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Взрывозащищённое исполнение | Полный Ex-комплект. |
| Электронагрев рубашки | Встроенные ТЭНы. |
| Полностью SUS316L | Все контактирующие части из 316L. |
| Приёмная ёмкость | Сборник продукта. |
| Передвижная рама | Колёса с фиксаторами. |
| Покрытие PTFE | Напыление на сосуд. |
Аксессуары и комплектующие
Обвязка, подобранная под объёмы этой карточки: термостаты, криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, уплотнения и лопасти мешалок — под заказ, уточняйте у менеджера.
Термостаты — нагрев · 7 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-Н20 | Термостат нагревающий — Открытая баня, до +300 °C, стабильность ±0.2 °C; для реакторов до 20 л (по паспорту серии) для 10, 20 л |
| КАДАММ ЦТ-НЗ20 | Термостат закрытого контура — Закрытый контур, до +200 °C, нержавеющий тракт; номинал реактора 20 л для 10, 20 л |
| КАДАММ ЦТ-Н50 | Термостат нагревающий — Открытая баня, до +300 °C, стабильность ±0.2 °C; для реакторов до 50 л (по паспорту серии) для 30, 50 л |
| КАДАММ ЦТ-НЗ50 | Термостат закрытого контура — Закрытый контур, до +200 °C, нержавеющий тракт; номинал реактора 50 л для 30, 50 л |
| КАДАММ ЦТ-Н100 | Термостат нагревающий — Открытая баня, до +300 °C, стабильность ±0.2 °C; для реакторов до 100 л (по паспорту серии) для 100 л |
| КАДАММ ЦТ-НЗ100 | Термостат закрытого контура — Закрытый контур, до +200 °C, нержавеющий тракт; номинал реактора 100 л для 100 л |
| КАДАММ ЦТ-НЗ200 | Термостат закрытого контура — Закрытый контур, до +200 °C, нержавеющий тракт; номинал реактора 200 л для 200 л |
Термостаты — нагрев и охлаждение · 16 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-К10-20 | Термостат нагрев/охлаждение — −20…+200 °C, стабильность ±0.1 °C; для реакторов 10 л (по паспорту серии) для 10 л |
| КАДАММ ЦТ-К10-40 | Термостат нагрев/охлаждение — −40…+200 °C, стабильность ±0.1 °C; для реакторов 10 л (по паспорту серии) для 10 л |
| КАДАММ ЦТ-К10-80 | Термостат нагрев/охлаждение — −80…+200 °C, стабильность ±0.1 °C; для реакторов 10 л (по паспорту серии) для 10 л |
| КАДАММ ЦТ-К20-20 | Термостат нагрев/охлаждение — −20…+200 °C, стабильность ±0.1 °C; для реакторов 20 л (по паспорту серии) для 20 л |
| КАДАММ ЦТ-К20-40 | Термостат нагрев/охлаждение — −40…+200 °C, стабильность ±0.1 °C; для реакторов 20 л (по паспорту серии) для 20 л |
| КАДАММ ЦТ-К20-80 | Термостат нагрев/охлаждение — −80…+200 °C, стабильность ±0.1 °C; для реакторов 20 л (по паспорту серии) для 20 л |
| КАДАММ ЦТ-К30-20 | Термостат нагрев/охлаждение — −20…+200 °C, стабильность ±0.1 °C; для реакторов 30 л (по паспорту серии) для 30 л |
| КАДАММ ЦТ-К30-40 | Термостат нагрев/охлаждение — −40…+200 °C, стабильность ±0.1 °C; для реакторов 30 л (по паспорту серии) для 30 л |
| КАДАММ ЦТ-К50-20 | Термостат нагрев/охлаждение — −20…+200 °C, стабильность ±0.1 °C; для реакторов 50 л (по паспорту серии) для 50 л |
| КАДАММ ЦТ-К50-40 | Термостат нагрев/охлаждение — −40…+200 °C, стабильность ±0.1 °C; для реакторов 50 л (по паспорту серии) для 50 л |
| КАДАММ ЦТ-К50-80 | Термостат нагрев/охлаждение — −80…+200 °C, стабильность ±0.1 °C; для реакторов 50 л (по паспорту серии) для 50 л |
| КАДАММ ЦТ-К100-20 | Термостат нагрев/охлаждение — −20…+200 °C, стабильность ±0.1 °C; для реакторов 100 л (по паспорту серии) для 100 л |
| КАДАММ ЦТ-К100-40 | Термостат нагрев/охлаждение — −40…+200 °C, стабильность ±0.1 °C; для реакторов 100 л (по паспорту серии) для 100 л |
| КАДАММ ЦТ-К100-80 | Термостат нагрев/охлаждение — −80…+200 °C, стабильность ±0.1 °C; для реакторов 100 л (по паспорту серии) для 100 л |
| КАДАММ ЦТ-К200-40 | Термостат нагрев/охлаждение — −40…+200 °C, стабильность ±0.1 °C; для реакторов 200 л (по паспорту серии) для 200 л |
| КАДАММ ЦТ-К200-80 | Термостат нагрев/охлаждение — −80…+200 °C, стабильность ±0.1 °C; для реакторов 200 л (по паспорту серии) для 200 л |
Криостаты — охлаждение · 15 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О10-20 | Криостат — Бак 10 л, охлаждение до −20 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 10 л для 10 л |
| КАДАММ ЦТ-О10-40 | Криостат — Бак 10 л, охлаждение до −40 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 10 л для 10 л |
| КАДАММ ЦТ-О10-80 | Криостат — Бак 10 л, охлаждение до −80 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 10 л для 10 л |
| КАДАММ ЦТ-О20-20 | Криостат — Бак 20 л, охлаждение до −20 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 20 л для 20 л |
| КАДАММ ЦТ-О20-40 | Криостат — Бак 20 л, охлаждение до −40 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 20 л для 20 л |
| КАДАММ ЦТ-О20-80 | Криостат — Бак 20 л, охлаждение до −80 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 20 л для 20 л |
| КАДАММ ЦТ-О30-20 | Криостат — Бак 30 л, охлаждение до −20 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 30 л для 30 л |
| КАДАММ ЦТ-О30-40 | Криостат — Бак 30 л, охлаждение до −40 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 30 л для 30 л |
| КАДАММ ЦТ-О30-80 | Криостат — Бак 30 л, охлаждение до −80 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 30 л для 30 л |
| КАДАММ ЦТ-О50-20 | Криостат — Бак 50 л, охлаждение до −20 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 50 л для 50 л |
| КАДАММ ЦТ-О50-40 | Криостат — Бак 50 л, охлаждение до −40 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 50 л для 50 л |
| КАДАММ ЦТ-О50-80 | Криостат — Бак 50 л, охлаждение до −80 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 50 л для 50 л |
| КАДАММ ЦТ-О100-20 | Криостат — Бак 100 л, охлаждение до −20 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 100, 200 л для 100, 200 л |
| КАДАММ ЦТ-О100-40 | Криостат — Бак 100 л, охлаждение до −40 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 100, 200 л для 100, 200 л |
| КАДАММ ЦТ-О100-80 | Криостат — Бак 100 л, охлаждение до −80 °C, подача 20–40 л/мин; рекомендация КАДАММ для реакторов 100, 200 л для 100, 200 л |
Вакуумные насосы · 8 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-МХ33 | Насос мембранный химстойкий — 33 л/мин, остаточное давление до 7 мбар, химически стойкая проточная часть для 10 л |
| КАДАММ НС-МП2 | Насос мембранный PTFE — 2 м³/ч, остаточное давление до 0.6 мбар, проточная часть PTFE для 10, 20 л |
| КАДАММ НС-МХ40 | Насос мембранный химстойкий — 38–40 л/мин, 8 мбар; исполнение с контроллером вакуума для 20 л |
| КАДАММ НС-МХ60 | Насос мембранный химстойкий — 60 л/мин, остаточное давление до 7 мбар, химически стойкая проточная часть для 30, 50 л |
| КАДАММ НС-МП4 | Насос мембранный PTFE — 4 м³/ч, остаточное давление до 0.6 мбар, проточная часть PTFE для 30, 50 л |
| КАДАММ НС-МП8 | Насос мембранный PTFE — 8 м³/ч, остаточное давление до 0.6 мбар, проточная часть PTFE для 100 л |
| КАДАММ НС-МП10 | Насос мембранный PTFE — 10 м³/ч, остаточное давление до 0.6 мбар, проточная часть PTFE для 100, 200 л |
| КАДАММ НС-МП16 | Насос мембранный PTFE — 16 м³/ч, остаточное давление до 0.6 мбар, проточная часть PTFE для 200 л |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
РЕА-НП поставляется в сборе на раме с механизмом подъёма и поворота; из внешней обвязки подключаются термостат, вакуумный насос с контроллером и при необходимости линия азота. Порядок ввода в работу для любого объёма от 10 до 200 л:
Ровный пол; площадь под раму и зону поворота сосуда с приёмной ёмкостью — по габаритам типоразмера из паспорта; высота с поднятой крышкой и холодильником — с запасом к потолку. Рядом — площадка под термостат и насос, розетки 220 В с заземлением, вытяжка над сосудом.
Перемещать подъёмными средствами за штатные точки рамы; выставить по уровню, передвижную раму зафиксировать. Проверить сосуд, кран, привод, механизм подъёма, комплект уплотнений и соответствие объёма и опций паспорту.
Без обвязки и без продукта поднять и опустить крышку электроприводом, проверить плавность хода и срабатывание концевых положений; повернуть пустой сосуд на полный оборот и вернуть в рабочее положение до фиксации.
Гибкие шланги термостата на штуцеры рубашки с запасом длины на подъём и поворот: подача снизу, возврат сверху. Теплоноситель — по паспорту термостата: термомасло выше +100 °C, низкозамерзающий состав для холода, вода — для режимов около комнатной.
Установить обратный холодильник (конденсатор), капельную воронку, датчик температуры, заглушить свободные порты; все линии — гибкие, с запасом на ход подъёма. Провернуть мешалку вручную — вал не должен касаться стенки.
Насос по объёму: НС-МХ33 (10 л), НС-МХ40 (20 л), НС-МХ60 (30–50 л), НС-МП8 (100 л), НС-МП10 (200 л) — через контроллер ВА-К к вакуумному порту; выхлоп в вытяжку. Азот — через редуктор с манометром, не выше +0.3 МПа.
С опущенной и зафиксированной крышкой откачать пустой сосуд до рабочего давления, перекрыть насос, наблюдать по контроллеру: рост давления — уплотнение крышки, портов, крана или механическое уплотнение вала. Прогнать теплоноситель, осмотреть штуцеры.
Заполнить водой на 2/3, вывести термостат на +40…+60 °C, запустить мешалку от 100 до 460 об/мин, проверить биение и шум. Слить часть через кран, остаток — поднять крышку и вылить поворотом: первая проверка полного цикла выгрузки.
Обслуживание в процессе эксплуатации
- Механизм подъёма — проверка плавности хода, концевых положений и крепления направляющих по регламенту руководства; смазка узлов — по паспорту.
- Поворот сосуда — контроль фиксации в рабочем положении перед каждым пуском; ось и фиксаторы — осмотр при мойке.
- Уплотнение вала — механическая пара нержавеющая сталь / графит — замена при дрейфе давления в испытании герметичности; смазку не применять.
- Сосуд и кран — мойка повёрнутого сосуда после каждой партии; кран снимать и чистить при смене продукта; покрытие PTFE осматривать на сколы.
- Шланги и линии — гибкие линии рубашки, вакуума и холодильника осматривать на перегибы и износ в местах движения при подъёме.
Преимущества серии
Пасты, гели, смолы и кристаллические массы выливаются наклоном сосуда — без выдавливания через кран.
Повёрнутый открытый сосуд моется и осматривается целиком: перекрёстное загрязнение исключается, а не предполагается.
Электроподъём поднимает крышку с приводом; холодильник, воронка и датчики остаются подключёнными.
Методика переносится с 10 на 200 л в той же конструкции; заказ одним артикулом с указанием объёма.
−0.1…+0.3 МПа, SUS304/316L, рубашка −120…+260 °C — без компромиссов ради подъёма и поворота.
Термостаты ЦТ, криостаты ЦТ-О, насосы НС и контроллер ВА-К подбираются по объёму так же, как для РЕА-Н.
Ex, электронагрев рубашки, полностью 316L, покрытие PTFE, приёмная ёмкость, передвижная рама — при заказе.
Серии реакторов КАДАММ
| Параметр | КАДАММ РЕА-НП | КАДАММ РЕА-Н 2–30 л | КАДАММ РЕА-Н 50–300 л | КАДАММ РЕА-П 50–200 л |
|---|---|---|---|---|
| Тип | нержавеющий электроподъёмный | нержавеющий рубашечный | нержавеющий рубашечный | подъёмный поворотный |
| Температура / объём | 10–200 л · −0.1…0.3 МПа | 2–30 л · −0.1…0.3 МПа | 50–300 л · −0.1…0.3 МПа | 50–200 л · −80…+250 °C |
| Исполнения | стандартное (Ex — опция) | стандартное / Ex | стандартное / Ex | стандартное / Ex (50–100 л) |
| Привод и особенности | электроподъём · поворот сосуда 360° | SUS304/316L · 0–460 об/мин | SUS304/316L · 0–460 об/мин | подъём крышки · поворот сосуда 360° |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Реактор в сборе: сосуд с рубашкой, электроподъёмная крышка с приводом, поворотная рама
- ✓ Пропеллерная мешалка SUS316L
- ✓ Шаровой кран слива
- ✓ Датчик температуры, комплект уплотнений
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
