КАДАММ РЕА-Д — автоклав лабораторный высокого давления 10–50 л

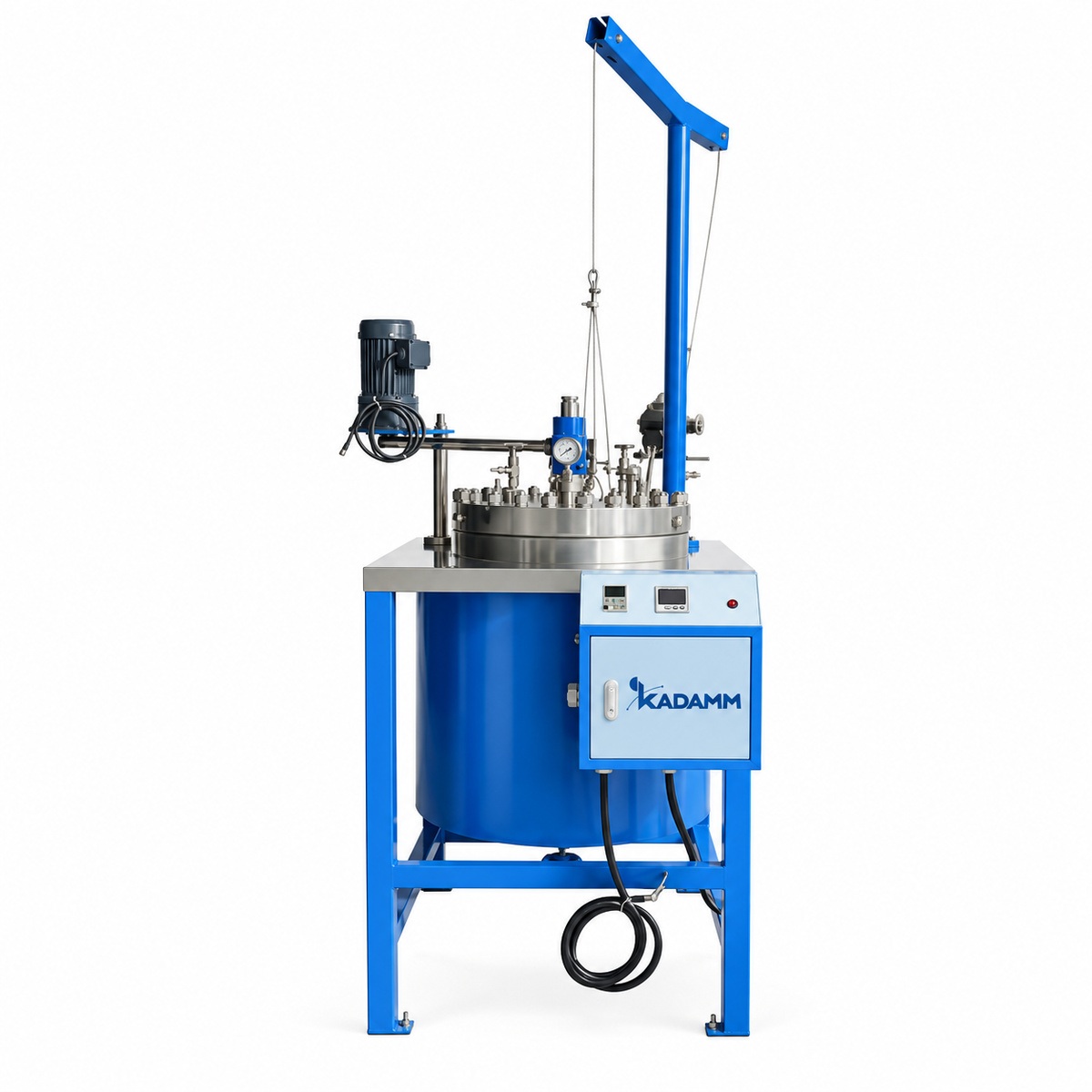

КАДАММ РЕА-Д 10–50 л — напольные реакторы высокого давления (лабораторные и опытно-промышленные автоклавы) из нержавеющей стали для партий от 6 до 33 л: КАДАММ РЕА-Д10 и РЕА-Д20 на рабочее давление 22 МПа, КАДАММ РЕА-Д50 на 10 МПа, все — до +350 °C. Схема та же, что у настольного ряда 0.25–5 л: сосуд SS304/SS316 (Хастеллой под заказ), крышка на статических уплотнениях, мешалка через магнитную муфту, встроенный модульный электронагрев, манометр и предохранительный клапан. Отличие — масштаб: нагрев 8, 10 и 15 кВт, питание 380 В, частотный привод 50–600 об/мин и масса от 225 до 514 кг брутто. Это ступень между лабораторным скринингом и опытным производством: гидрирование, полимеризация, окисление и гидротермальный синтез партиями в десятки литров без смены принципа работы.

Три напольных автоклава: 10 и 20 л на 22 МПа, 50 л на 10 МПа

КАДАММ РЕА-Д10 — сосуд 10 л, нагрев 8 кВт, 22 МПа; упаковка 970×620×1380 мм, 225 кг брутто. КАДАММ РЕА-Д20 — 20 л, 10 кВт, 22 МПа; упаковка 1020×870×1430 мм, 308 кг брутто. КАДАММ РЕА-Д50 — 50 л, 15 кВт, рабочее давление 10 МПа; упаковка 1700×820×1580 мм, 514 кг брутто. Снижение предела давления у 50-литрового сосуда — следствие прочностного расчёта: при том же материале толщина стенки, необходимая для 22 МПа, растёт пропорционально диаметру, и на 50 л конструкция становится неоправданно тяжёлой для большинства задач. Для гидрирования при 1–5 МПа, полимеризации и гидротермального синтеза 10 МПа достаточно; если методика требует 15–22 МПа, партию ведут в двух загрузках на РЕА-Д20. Все три автоклава — с частотно-регулируемым приводом 50–600 об/мин, питанием 380 В и одинаковыми портами крышки: ввод газа, отбор проб, термогильза, манометр, предохранительный клапан.

Нагрев 8–15 кВт и теплоотвод в объёме 10–50 л

Мощность нагрева ряда подобрана так, чтобы время выхода на температуру оставалось приемлемым при росте объёма: 8 кВт на 10 л, 10 кВт на 20 л, 15 кВт на 50 л. Модуль электронагрева встроенный, с контроллером и датчиком в термогильзе — внешний термостат и теплоноситель не нужны, что для +350 °C принципиально: масляных термостатов на такую температуру в лабораторной практике нет. Обратная сторона масштаба — тепловыделение реакции. У сосуда 50 л отношение поверхности к объёму втрое меньше, чем у 1-литрового, и экзотермическое гидрирование или полимеризация, которые в настольном автоклаве остывают через стенку, здесь без принудительного отвода тепла разгоняются. Для таких процессов предусмотрите охлаждение змеевиком — по заказу, комплектацию уточняйте у менеджера — и подавайте газ порциями по росту давления и температуры.

Частотный привод 50–600 об/мин через магнитную муфту

Мешалка всех трёх автоклавов вращается через магнитную муфту: двигатель с частотным регулированием передаёт момент магнитами через герметичную стенку, вал сквозь крышку не проходит, сальника нет. На объёмах 10–50 л это важно вдвойне: чем больше сосуд, тем больше момент на валу и тем быстрее изнашивался бы сальник под давлением. Частотное регулирование задаёт обороты плавно от 50 до 600 об/мин и удерживает их при изменении вязкости — например, при загустевании массы в ходе полимеризации, — а магнитная муфта при перегрузке проскальзывает, защищая привод. Уплотнения крышки и портов статические, среда полностью герметична — ряд рассчитан на водород, оксид углерода, горючие и токсичные среды.

Перенос методики с настольных автоклавов

Ряд 10–50 л повторяет настольный КАДАММ РЕА-Д 0.25–5 л по давлению 22 МПа (кроме 50 л), температуре +350 °C, материалам сосуда, магнитной муфте и набору портов. Это упрощает масштабирование: методика, отработанная на 1–2 л, переносится на 10–20 л с теми же уставками давления и температуры; меняются только загрузка, время выхода на режим и обороты мешалки (50–600 об/мин против 50–1000 у настольных). Правило заполнения то же — не более 2/3 номинала: 6–7 л в РЕА-Д10, 13 л в РЕА-Д20, до 33 л в РЕА-Д50. Материал сосуда выбирается под среду: SS304 для нейтральных, SS316 для хлоридных и кислых, сплав Хастеллой под заказ для особо агрессивных.

Помещение, питание 380 В и выбор объёма

Все три автоклава напольные и требуют трёхфазного питания 380 В с отдельной линией под 8–15 кВт, ровного пола под массу 225–514 кг брутто и пространства для подъёма крышки и обслуживания привода сверху. Вытяжка над сосудом, вывод линии сброса предохранительного клапана и продувочной линии наружу, газовая сигнализация при водороде — обязательные элементы участка. По объёму: партии 6–7 л — РЕА-Д10, 10–13 л — РЕА-Д20, 20–33 л при давлении до 10 МПа — РЕА-Д50. Если процесс идёт при давлении не выше 0.3 МПа и нужна рубашка с внешним термостатированием, посмотрите нержавеющие рубашечные реакторы КАДАММ РЕА-Н 50–300 л; для партий меньше 3 л — настольные автоклавы 0.25–5 л.

Напольные реакторы высокого давления КАДАММ РЕА-Д 10–50 л поставляются как электрооборудование для лабораторий и опытных производств: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С автоклавом передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Сосуды рассчитаны на 22 МПа (10 и 20 л) и 10 МПа (50 л) при температуре до +350 °C; на крышке — манометр и предохранительный клапан, уплотнения статические. Для сосудов такого объёма произведение давления на объём велико, поэтому документы на сосуд под давлением, порядок его учёта и освидетельствования — по паспорту поставки, уточняйте у менеджера до заказа. Автоклавы не являются взрывозащищёнными; при работе с водородом и горючими газами участок оборудуется вытяжкой, газовой сигнализацией и линиями сброса наружу.

• Электробезопасность — питание 380 В, 50 Гц, три фазы; нагрев 8–15 кВт — отдельная линия с автоматом и заземлением по проекту участка.
• Защита от превышения давления — предохранительный клапан и манометр на крышке; уставка клапана, разрывная мембрана и датчик давления — по паспорту.
• Термическая защита — контроллер нагрева с датчиком в термогильзе; наружные поверхности при +350 °C горячие — ограждение зоны и теплоизоляция по руководству.
• Герметичность среды — магнитная муфта и статические уплотнения крышки и портов — ноль утечек водорода и токсичных сред.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; документы на сосуд под давлением — по запросу.

Класс защиты корпуса, уставка предохранительного клапана, наличие разрывной мембраны, охлаждающего змеевика и датчика давления с выходом на контроллер — в паспорте конкретной поставки; уточняйте у менеджера.

Автоклавы 10–50 л — напольное оборудование массой 225–514 кг брутто с питанием 380 В: ввод в эксплуатацию требует подготовленного участка и, как правило, участия энергетика предприятия. Порядок действий, который мы рекомендуем:

Обслуживание в процессе эксплуатации

• Уплотнение крышки — осмотр при каждом открытии; замена при следах среды, потере упругости или падении давления на опрессовке.
• Манометр и предохранительный клапан — поверка манометра и проверка клапана — по регламенту руководства и правилам предприятия; линию сброса держать свободной.
• Магнитная муфта и привод — смазка не требуется; контроль шума и вибрации, проверка подшипников в сервисе при проскальзывании под нагрузкой.
• Сосуд — мойка после цикла; осмотр на питтинг и отложения, особенно при хлоридных средах — повод для SS316 или Хастеллоя.
• Нагреватель и электрика — чистка модуля, проверка затяжки силовых клемм 380 В, сверка датчика температуры с эталонным термометром.
