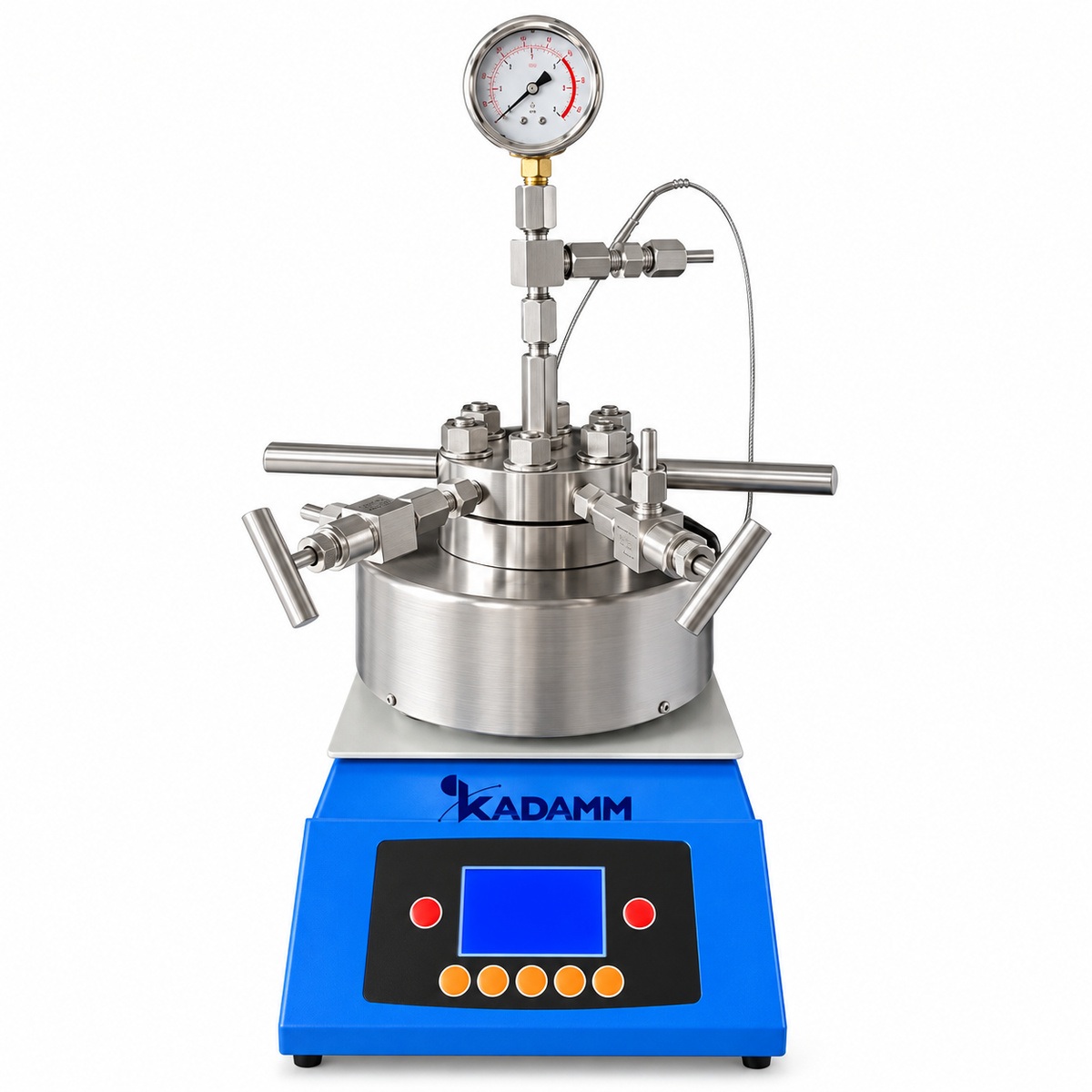

КАДАММ РЕА-ДМ — автоклав лабораторный с магнитной муфтой 0.25–0.5 л

КАДАММ РЕА-ДМ — микрореакторы высокого давления (микроавтоклавы) на 0.25 и 0.5 л для скрининга реакций под давлением до 22 МПа при температуре до +220 °C. Их отличие от автоклавов с верхним приводом — способ перемешивания: магнитная мешалка приводится снизу, через дно сосуда, магнитной станцией с частотным регулированием 0–1800 об/мин. В сосуд не входит ни вал, ни муфта, ни сальник — крышка несёт только порты, а среда изолирована от атмосферы неподвижными уплотнениями. Нагрев электрический модульный, встроенный: 0.7 кВт у КАДАММ РЕА-ДМ0.25 и 1.5 кВт у КАДАММ РЕА-ДМ0.5. Сосуд SS304 или SS316. Обвязка не нужна — прибор подключается к розетке и, при необходимости, к газовой линии.

Два микроавтоклава: 0.25 и 0.5 л с нагревом 0.7 и 1.5 кВт

КАДАММ РЕА-ДМ0.25 рассчитан на навески до 150–170 мл (рабочая загрузка не более 2/3 номинала), КАДАММ РЕА-ДМ0.5 — до 300–330 мл. Оба работают на 22 МПа и до +220 °C, с магнитным перемешиванием снизу 0–1800 об/мин и встроенным нагревом с контроллером; различие — в объёме и мощности нагрева, подобранной под массу сосуда: 0.7 и 1.5 кВт. Материал сосуда выбирается при заказе — SS304 для нейтральных сред, SS316 для хлоридных и кислых. Манометр на крышке показывает давление в реальном времени; порты крышки — ввод газа, отбор проб, термогильза. Габариты и масса — по паспорту, уточняйте у менеджера.

Магнитное перемешивание снизу: сосуд без единого ввода вала

В автоклаве с верхним приводом момент на мешалку передаётся либо через сальник, либо через магнитную муфту в крышке. У РЕА-ДМ ни того, ни другого нет: под дном сосуда вращается магнит станции, внутри сосуда — магнитный элемент мешалки. Стенка сосуда между ними сплошная, крышка — без привода, только с портами. Это самая простая и самая герметичная схема из возможных: нечему изнашиваться, нечему подтекать, нечего обслуживать. Для водорода, оксида углерода, летучих аминов и хлорорганики, для радиоактивных и высокотоксичных меток в малых количествах это решающий аргумент. Плата за простоту — предел температуры +220 °C, обусловленный магнитными материалами, и передаваемый момент, достаточный для растворов и суспензий, но не для вязких полимерных масс; для таких задач — автоклавы с магнитной муфтой КАДАММ РЕА-Д 0.25–5 л с рабочей температурой до +350 °C.

До 1800 об/мин: массообмен в малом объёме

Скорость реакции газ–жидкость под давлением ограничивается не только давлением газа, но и скоростью его растворения через поверхность раздела. В сосуде 0.25–0.5 л обороты 0–1800 об/мин с частотным регулированием создают воронку и интенсивное обновление поверхности, что для гидрирования и окисления означает работу в кинетической, а не диффузионной области: результат скрининга отражает активность катализатора, а не ограничения перемешивания. Частотное регулирование задаёт обороты плавно и удерживает их при изменении нагрузки, что важно при сравнении серий катализаторов в одинаковых условиях.

Скрининг под давлением: зачем нужен микрообъём

Подбор катализатора, растворителя, давления и температуры для гидрирования в автоклаве на 1–2 л требует десятков граммов субстрата на каждый опыт и часов на нагрев, охлаждение и мойку. Микроавтоклав 0.25 л с нагревом 0.7 кВт выходит на режим быстро, расходует граммы субстрата и миллилитры растворителя и моется за минуты. Серия из десяти опытов на РЕА-ДМ занимает рабочий день; найденные условия переносятся на РЕА-Д 1–5 л с теми же 22 МПа. Второе применение — работа с дорогими и опасными реагентами, где малый объём сам по себе снижает риск, и коррозионные испытания образцов в средах под давлением и температурой.

0.25 или 0.5 л и когда переходить на РЕА-Д

Навески до 150 мл — КАДАММ РЕА-ДМ0.25; 150–330 мл или суспензии с катализатором, требующие большего объёма газовой фазы, — КАДАММ РЕА-ДМ0.5. Оба сосуда закрывают температуры до +220 °C — то есть гидрирование, окисление, карбонилирование и большинство каталитических реакций в органических растворителях. Если методике нужны +250…+350 °C (гидротермальный синтез, пиролитические процессы, полимеризация при высокой температуре) или вязкая среда с большим моментом на мешалке, выбирайте КАДАММ РЕА-Д 0.25–5 л: типоразмер 0.5 л с магнитной муфтой и +350 °C. Для партий в десятки литров — напольные КАДАММ РЕА-Д 10–50 л; для процессов при давлении не выше 0.3 МПа с рубашкой — КАДАММ РЕА-Н 2–30 л.

Микрореакторы высокого давления КАДАММ РЕА-ДМ поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Сосуд рассчитан на 22 МПа и +220 °C; уплотнения крышки и портов статические, привода в сосуде нет. Давление контролируется манометром на крышке; состав защитной арматуры (предохранительный клапан, разрывная мембрана) и документы на сосуд под давлением — по паспорту поставки, уточняйте у менеджера. Микроавтоклав не является взрывозащищённым: при работе с водородом и горючими газами — вытяжка, продувка инертным газом и газовая сигнализация по регламенту лаборатории.

• Электробезопасность — питание 220 В, 50 Гц; нагрев 0.7 кВт (0.25 л) и 1.5 кВт (0.5 л) — розетка с заземлением.
• Контроль давления — манометр в реальном времени на крышке; предохранительный клапан и его уставка — по паспорту исполнения.
• Термическая защита — контроллер нагрева с датчиком в термогильзе, предел уставки +220 °C; наружные поверхности горячие.
• Герметичность среды — магнитное перемешивание снизу и статические уплотнения — ни одного динамического ввода в сосуд.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; документы на сосуд под давлением — по запросу.

Габариты, масса, класс защиты корпуса, состав защитной арматуры и наличие охлаждающего змеевика — в паспорте конкретной поставки; уточняйте у менеджера.

Микроавтоклавы РЕА-ДМ поставляются в сборе с магнитной станцией, модулем нагрева и манометром; обвязка не требуется, ввод в работу занимает часы. Порядок первого запуска для обоих типоразмеров:

Обслуживание в процессе эксплуатации

• Уплотнение крышки — осмотр при каждом открытии; замена при следах среды, потере упругости или негерметичности на опрессовке.
• Магнитный элемент мешалки — мойка вместе с сосудом; осмотр оболочки на сколы и следы коррозии — повреждённый элемент заменить.
• Магнитная станция — не требует обслуживания; при срыве вращения на высоких оборотах снизить уставку или уменьшить вязкость среды.
• Манометр — поверка по регламенту руководства и правилам лаборатории; при остаточном показании без давления — замена.
• Сосуд и нагреватель — мойка после цикла, осмотр стенок на питтинг при хлоридных средах; чистка модуля нагрева от пролитой среды.
