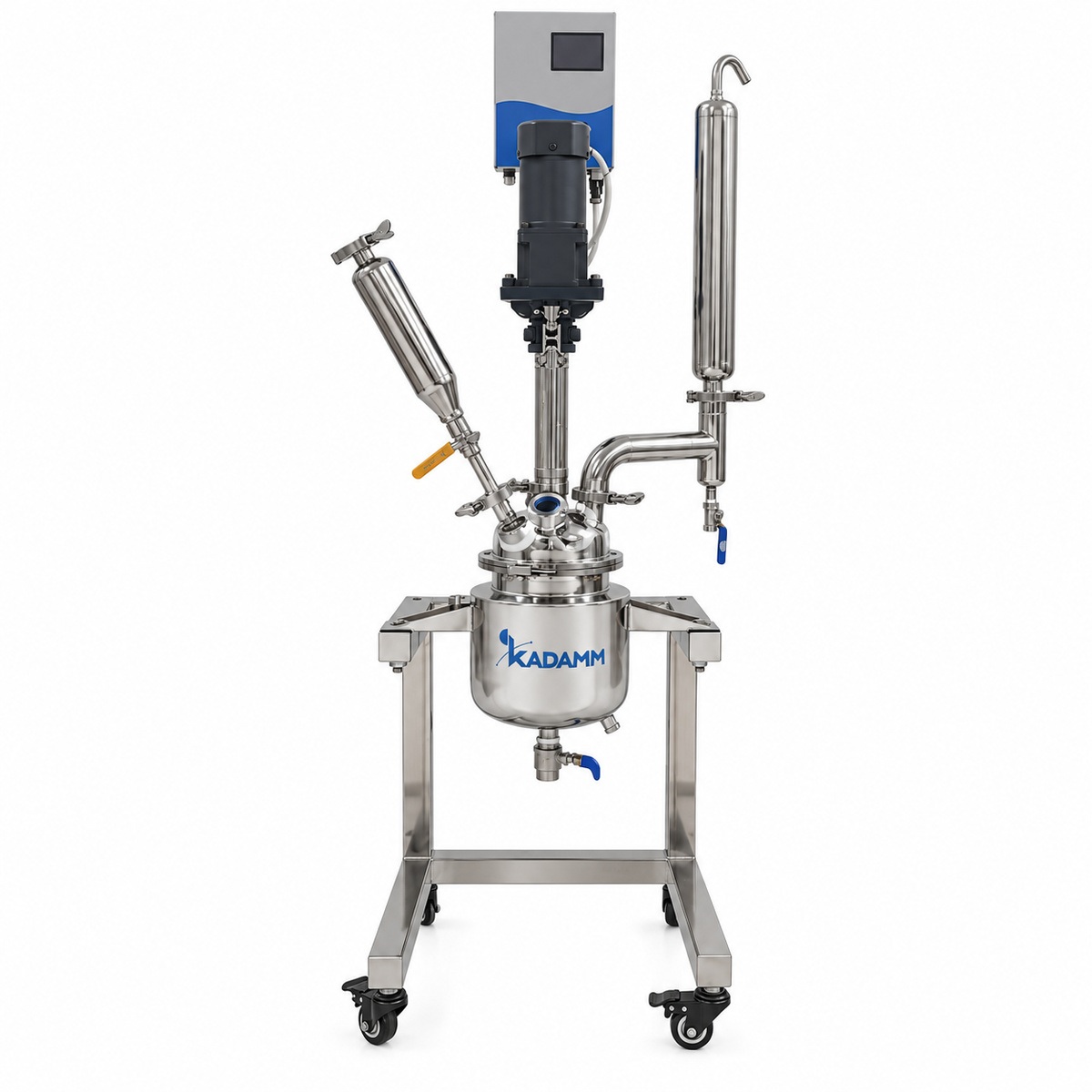

КАДАММ РЕА-Н — реактор из нержавеющей стали с рубашкой 2–30 л

КАДАММ РЕА-Н 2–30 л — ряд рубашечных реакторов из нержавеющей стали на пять объёмов и восемь артикулов: 2 и 5 л в стандартном исполнении, 10, 20 и 30 л — в стандартном и взрывозащищённом Ex. Сосуд рассчитан на давление от вакуума −0.1 МПа до избыточных +0.3 МПа, рубашка — на теплоноситель от −120 до +260 °C, который подаёт внешний жидкостный термостат КАДАММ ЦТ. Мешалка пропеллерная из SUS316L на частотном приводе 0–460 об/мин, нижний слив — съёмный шаровой кран без застойной зоны, крышка на 7–8 портов с увеличенным люком для чистки. Все пять типоразмеров стоят на напольной раме: от 450×450×1410 мм у 2 л до 530×530×1900 мм у 30 л.

Сталь вместо стекла: давление, удар, щёлочи

Стеклянный рубашечный реактор работает под вакуумом и при атмосферном давлении, а его сосуд боится удара и горячих концентрированных щелочей. Нержавеющий сосуд РЕА-Н снимает эти три ограничения. Давление до +0.3 МПа даёт продувку и выдержку под азотом, передавливание продукта через кран инертным газом и реакции с небольшим избыточным давлением — то, что в стекле недоступно. Прочность к удару и перепаду температуры важна на опытном участке, где сосуд грузят порошком через люк, чистят щёткой и переставляют. По химии нержавеющая сталь переносит горячие растворы NaOH и KOH, которые травят боросиликатное стекло, и фторидные среды, для которых стекло непригодно в принципе; стойкость стали к конкретной концентрации и температуре фтористоводородной кислоты и хлоридов подтверждайте у менеджера — для хлоридных сред предусмотрена опция «полностью 316L». Плата за всё это одна: сосуд непрозрачный, ход реакции контролируют по датчикам в портах крышки, а не глазами. Если визуальный контроль обязателен — стеклянные КАДАММ РЕА-Р.

Рубашка 3.8–8 л и термостат на −120…+260 °C

Рубашка у 10, 20 и 30 л вмещает 3.8, 5 и 8 л теплоносителя; для 2 и 5 л объём рубашки указывается в паспорте. Сам реактор не греет и не охлаждает — температуру задаёт внешний термостат, и подбирается он по объёму сосуда. Для 2 и 5 л это нагревающий КАДАММ ЦТ-Н5 (открытая баня, до +300 °C, стабильность ±0.2 °C), криотермостат ЦТ-К5 с глубиной холода −20, −40 или −80 °C и верхом +200 °C либо криостат ЦТ-О5 с охлаждением до −120 °C. Для 10 л — ЦТ-Н20, ЦТ-К10, ЦТ-О10; для 20 л — ЦТ-Н20, ЦТ-К20, ЦТ-О20; для 30 л — ЦТ-Н50, ЦТ-К30 (−20 или −40 °C) и ЦТ-О30. Глубину холода берут с запасом не менее 10 °C к требуемой температуре в рубашке. Верхняя граница +260 °C достигается на термомасле от ЦТ-Н; закрытые нагревающие термостаты ЦТ-НЗ работают до +200 °C. Если охлаждение не нужно, есть заводская опция электронагрева рубашки встроенными ТЭНами — тогда внешний термостат не требуется вовсе.

Кран, люк и мешалка: загрузка, выгрузка, мойка

Нижний шаровой кран из нержавеющей стали снимается для чистки и не имеет застойной зоны, поэтому через него уходят суспензии, кристаллические пульпы и вязкие продукты, а не только прозрачные растворы; под кран заказывается приёмная ёмкость. Крышка у 2 и 5 л имеет 7 портов, у 10–30 л — 8, включая увеличенный люк для загрузки твёрдых веществ и мойки; посадки портов стандартные, под обратный холодильник (конденсатор) и дистилляционную обвязку. Мешалка — пропеллерная SUS316L на асинхронном двигателе без щёток с частотным регулированием 0–460 об/мин: 120 Вт у 2–20 л и 200 Вт у 30 л. Внутренние поверхности сосуда по заказу покрываются PTFE — для липких и адгезионных продуктов; рама по заказу ставится на колёса с фиксаторами.

Ex-исполнение для 10, 20 и 30 л

КАДАММ РЕА-Н10Ex, РЕА-Н20Ex и РЕА-Н30Ex — те же сосуды, рубашки и краны, но с взрывозащищённым комплектом привода и электрики для работы с легковоспламеняющимися растворителями во взрывоопасной зоне. По данным серии в Ex-комплект входят взрывозащищённый привод 370 Вт и обратный холодильник (конденсатор) Ø89–108 мм. Маркировка взрывозащиты и категория зоны указываются в паспорте конкретной поставки; термостат и насос для установки в зоне подбираются в соответствующем исполнении — уточняйте у менеджера. Типоразмеры 2 и 5 л выпускаются только в стандартном исполнении.

Как выбрать объём от 2 до 30 л

Рабочая загрузка сосуда — не более 2/3 номинала, при кипении с обратным холодильником и вспенивающихся средах — около половины. Отсюда ориентиры: 2 л — партии до 1.3 л, 5 л — до 3.3 л, 10 л — до 6.5 л, 20 л — до 13 л, 30 л — до 20 л. Партии крупнее — КАДАММ РЕА-Н 50–300 л с приводом до 1500 Вт. Если продукт вязкий и выгрузка через кран не проходит, нужен электроподъём крышки и поворот сосуда — КАДАММ РЕА-НП. Давление выше 0.3 МПа — это уже автоклавы КАДАММ РЕА-Д на 22 МПа со встроенным нагревом до +350 °C.

Реакторы КАДАММ РЕА-Н 2–30 л поставляются как лабораторное электрооборудование: соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств» подтверждается декларацией, продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Сосуд рассчитан на давление от −0.1 до +0.3 МПа; документы на сосуд, включая результаты испытаний, приводятся в паспорте конкретной поставки. Стандартные исполнения не являются взрывозащищёнными и устанавливаются в обычной лаборатории под вытяжным зонтом или в вытяжном шкафу. Для взрывоопасных зон предназначены КАДАММ РЕА-Н10Ex, РЕА-Н20Ex и РЕА-Н30Ex: подтверждение соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» и маркировка взрывозащиты — в паспорте конкретной поставки.

• Электробезопасность — питание 220 В, 50 Гц; привод 120–200 Вт подключается к розетке с заземлением; термостат — по своему паспорту, как правило, на отдельной линии.
• Давление — работа только в пределах −0.1…+0.3 МПа; при подаче газа — редуктор и манометр на линии, предохранительная арматура по паспорту.
• Термическая защита — рубашка до +260 °C: теплоизоляция и защита от прикосновения к нагретым поверхностям; теплоноситель — по паспорту термостата.
• Химическая стойкость — SUS316L в контакте со средой; для хлоридов и агрессивных сред — опция «полностью 316L»; стойкость к HF и горячим кислотам — уточняйте у менеджера.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; документы на сосуд и сертификаты — по паспорту и по запросу.

Объём рубашки 2 и 5 л, масса, марка стали рамы и класс защиты электрооборудования — в паспорте конкретной поставки; уточняйте у менеджера.

РЕА-Н поставляется в сборе на напольной раме; из внешней обвязки подключаются термостат к рубашке, вакуумный насос с контроллером и, при необходимости, линия инертного газа. Порядок первого запуска, который мы рекомендуем для любого из восьми артикулов:

Обслуживание в процессе эксплуатации

• Сосуд и кран — промывка после каждой партии; шаровой кран снимать и чистить при смене продукта; сколы покрытия PTFE — повод для ремонта покрытия.
• Уплотнения портов и вала — осмотр при каждой разборке крышки; замена при дрейфе давления в тесте герметичности; смазку не применять.
• Рубашка — контроль уровня и состояния теплоносителя по паспорту термостата; при смене нагрев/холод — полная замена теплоносителя.
• Привод — проверка биения вала и крепления мешалки; вентиляционные решётки двигателя держать чистыми; Ex-привод — только сервис.
• Насос и контроллер — мембрана и клапаны по руководству насоса; после кислых паров — продувка воздухом; калибровка контроллера по регламенту.
