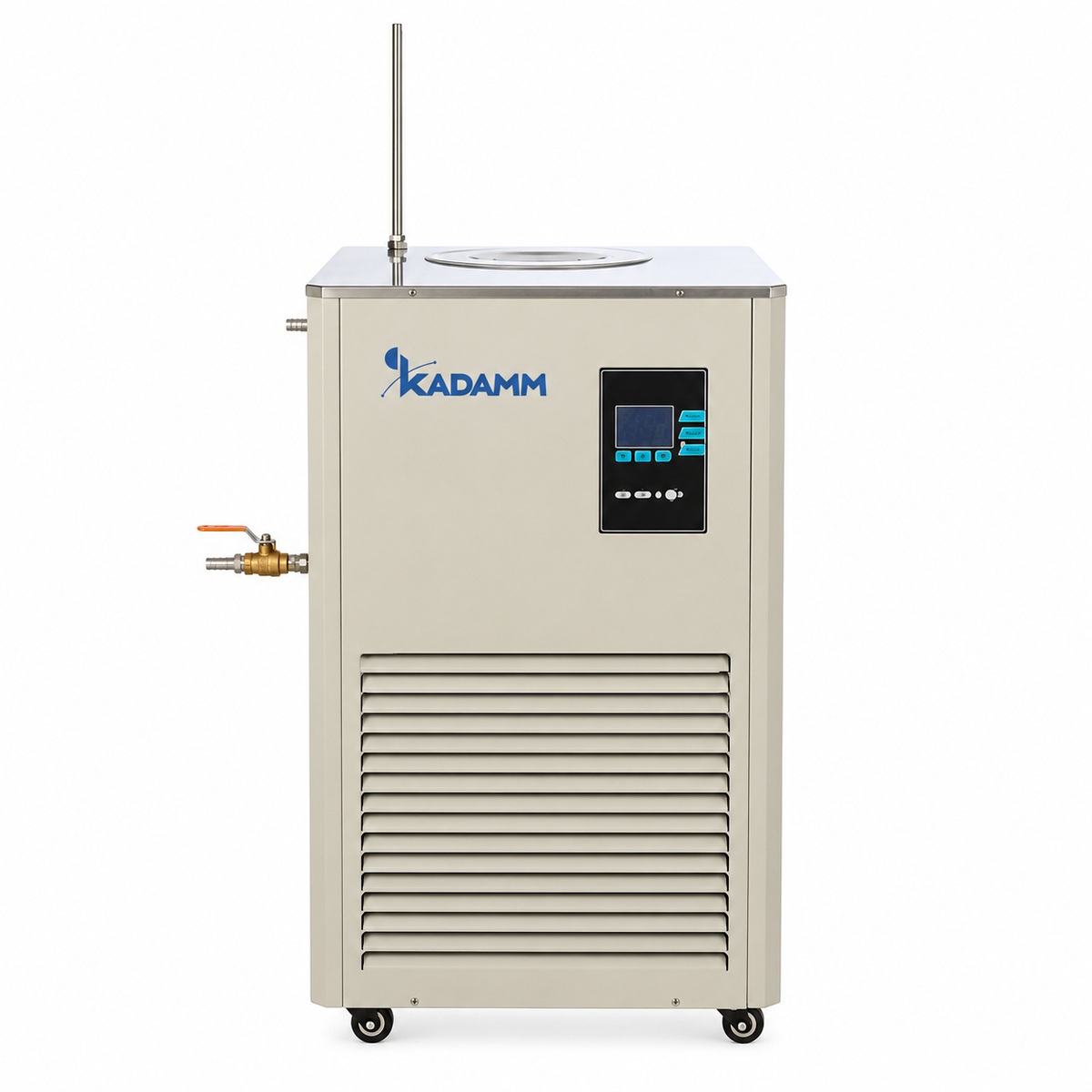

КАДАММ ЦТ-О30 — криостат жидкостной 30 л для реакторов, до −120 °C

КАДАММ ЦТ-О30 — напольные криостаты с открытой баней на 30 л для стеклянных реакторов 30 л с рубашкой 9 л и для роторных испарителей с колбой 30 л. Это бак для опытно-промышленного масштаба, где партия достигает 20 л, а холод нужен не на минуты вскипания, а на часы дозирования, выдержки и кристаллизации. Прибор только охлаждает: нагревателя нет, температура держится от комнатной вниз до предела исполнения микропроцессорным PID-регулятором с индикацией 0.1 °C; насос 20 л/мин с напором 4–6 м работает при давлении в контуре до 0.4 МПа. В карточке шесть исполнений — КАДАММ ЦТ-О30-20, ЦТ-О30-30, ЦТ-О30-40, ЦТ-О30-60, ЦТ-О30-80 и ЦТ-О30-120 — с паспортными габаритами каждого; глубины −10 и −25 °C, как и у бака 20 л, здесь не выпускаются.

Габариты ряда 30 л: от 610×520×950 до 1150×850×1100 мм

Одноступенчатые исполнения КАДАММ ЦТ-О30-20 и ЦТ-О30-30 занимают 610×520×950 и 600×500×950 мм и питаются от 220 В; ЦТ-О30-40 — 650×580×950 мм, тоже 220 В. Двухступенчатые ЦТ-О30-60 и ЦТ-О30-80 выполнены в одном корпусе 850×650×1000 мм на 220 или 380 В по паспорту исполнения, а ЦТ-О30-120 с каскадом глубокого холода — 1150×850×1100 мм на 380 В. Высота всех исполнений 950–1100 мм — это уровень штуцеров рубашки напольного реактора 30 л, что сокращает шланги и потери напора. Бак 30 л, насос 20 л/мин, напор 4–6 м и предел 0.4 МПа одинаковы у всех шести; холодопроизводительность и хладагент по исполнениям указываются в паспорте при заказе и в карточке не приводятся. Взрывозащищённого исполнения у бака 30 л в ряду нет — для ЛВЖ на этом масштабе Ex-вариант предусмотрен только у бака 20 л, уточняйте у менеджера.

Реактор 30 л: рубашка 9 л, партия до 20 л, часы под нагрузкой

У реактора КАДАММ РЕА-Р30 рубашка вмещает 9 л, и по листу подбора КАДАММ к нему закреплён криостат ЦТ-О30: бак втрое больше контура, уровень в открытой бане после заполнения остаётся высоким, а запас теплоносителя сглаживает тепловые удары при дозировании. Отношение поверхности рубашки к объёму среды у 30 л ниже, чем у 10–20 л: охлаждение партии 20 л до уставки занимает часы, и всё это время машина работает под нагрузкой — именно поэтому глубину берут с запасом 10–20 °C, а не «впритык». Реакция при −20 °C в среде — ЦТ-О30-40, при −50 °C — ЦТ-О30-80; кристаллизация при 0…−10 °C — ЦТ-О30-20 или ЦТ-О30-30. Для стадий, где партию затем нужно греть, криостат не подходит: на реакторы 30 л рассчитаны криотермостаты КАДАММ ЦТ-К30 с глубинами −20 и −40 °C и нагревом до +200 °C.

Колба 30 л и правило выбора глубины под растворитель

Испаритель КАДАММ РИ-30 основного ряда с колбой 30 л отгоняет партии до 15–20 л; теплота конденсации при этом измеряется киловаттами, и бак 30 л нужен как буфер на весь цикл отгонки. Правило выбора глубины прежнее: температура теплоносителя ниже точки кипения растворителя при рабочем давлении не менее чем на 10 °C. Вода, этанол, ацетон при бане до +60 °C — ЦТ-О30-20; этилацетат, ацетонитрил, гексан, толуол — ЦТ-О30-30; дихлорметан, эфир, пентан — ЦТ-О30-40. На колбе 30 л при высокой скорости отгонки берут ступень глубже: рабочая температура под нагрузкой ближе к пределу. Теплоноситель — вода с гликолем до −20…−30 °C, ниже этанол или низкотемпературное силиконовое масло; для открытой бани 30 л масло предпочтительнее: 30 л этанола в открытом баке — это и испарение, и требования к вытяжке. Исполнения −60, −80 и −120 °C для отгонки не нужны — их берут под рубашку при −40…−70 °C, ловушки и криохимию.

Когда бак 30 л, а когда 20 или 50

Граница с баком 20 л проходит по рубашке: 8 л у реакторов 10–20 л против 9 л у 30 л при существенно большей партии — 20 л вместо 6–13 л. Разница в объёме контура невелика, но время под нагрузкой и масса среды, которую нужно охладить, выше в полтора-три раза, и запас теплоносителя 30 л это компенсирует. Если реактор 20 л или колба 20 л — достаточно КАДАММ ЦТ-О20 с паспортным холодом 6972 Вт у исполнения −40 °C. Для реактора 50 л с рубашкой 16 л и колбы 50 л предназначен КАДАММ ЦТ-О50 с насосом 30 л/мин и напором 10–12 м — там гидравлика уже другая. Открытая баня 30 л, как и у младших баков, позволяет охлаждать погружением приёмные колбы и ловушки параллельно с внешним контуром; крышка бани в комплекте. Если холод нужен приборам в виде воды +5…+40 °C, а не отрицательные температуры, это задача охладителей КАДАММ ЦТ-ОП8.

Криостаты КАДАММ ЦТ-О30 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильная машина — герметичный компрессорный агрегат с воздушным охлаждением и защитами по давлению, перегреву и току; контур теплоносителя рассчитан на давление до 0.4 МПа. Исполнения бака 30 л не являются взрывозащищёнными и устанавливаются вне взрывоопасных зон; 30 л этанола в открытой бане — это обязательная крышка, вытяжка над прибором и предпочтение низкотемпературному силиконовому маслу. Ex-исполнение в основном ряду предусмотрено только для бака 20 л — уточняйте у менеджера.

• Электробезопасность — исполнения −20, −30 и −40 °C — 220 В, 50 Гц; −60 и −80 °C — 220 или 380 В по паспорту; −120 °C — 380 В; линия и автомат — по паспорту исполнения.
• Защиты холодильной машины — по давлению хладагента, перегреву и току компрессора; сигнализация при выходе за пределы.
• Гидравлическая безопасность — давление в контуре до 0.4 МПа; шланги и хомуты — по давлению и температуре; теплоизоляция на холоде.
• Механическая безопасность — напольные корпуса 600×500×950…1150×850×1100 мм устанавливаются на ровный пол с зазором для воздушного охлаждения; перемещать только пустыми, бак 30 л не переносить заполненным.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Стабильность температуры, мощность насоса, масса, холодопроизводительность и хладагент каждого исполнения — в паспорте конкретного исполнения; уточняйте у менеджера до заказа.

Криостат 30 л поставляется в сборе и устанавливается на пол рядом с реактором или испарителем; из внешней обвязки нужны два шланга и теплоноситель. Порядок первого запуска для всех шести исполнений, различия — в габаритах и питании:

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня в открытой бане при каждом запуске; масло — контроль вязкости на холоде и замена по регламенту руководства; водно-гликолевые смеси — контроль температуры застывания.
• Конденсатор воздушного охлаждения — чистка решётки и рёбер от пыли: на опытном участке пыли больше, чем в лаборатории, проверка чаще.
• Открытая баня и крышка — иней при глубоком холоде удалять после оттаивания; крышка закрыта при работе с этанолом.
• Шланги и хомуты — осмотр на трещины и течь на холоде; замена при потере эластичности.
• Компрессор — герметичный, дозаправки не требует; при снижении глубины холода — сервис КАДАММ.
