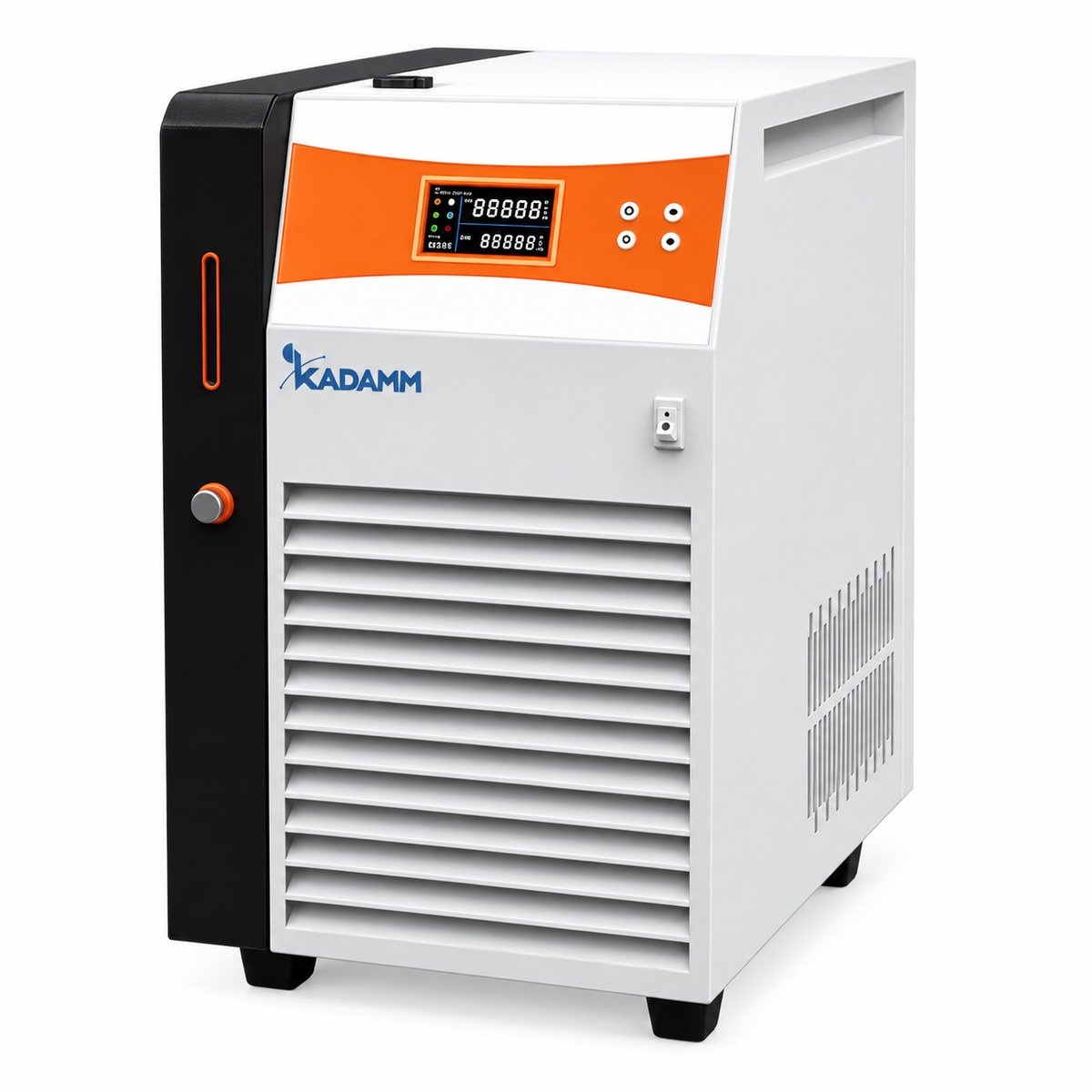

КАДАММ ЦТ-ОП8 — циркуляционный охладитель 8 л, +5…+40 °C

КАДАММ ЦТ-ОП8 — рециркуляционный охладитель с баком 8 л и расширенным диапазоном уставок +5…+40 °C, который держит температуру воды в контуре с точностью ±0.3 °C. От младшего ЦТ-ОП6 его отличает не столько холод — 1200 Вт против 1490 Вт, — сколько гидравлика и автоматика: насос с подачей 20 л/мин, напором 15 м и регулируемым давлением 0–1.5 бар, PID-регулятор в связке с электронным расширительным вентилем, датчик уровня и автоматический переход на внутренний контур при остановке потока. Хладагент R134a, питание 220 В, корпус 550×400×650 мм. Это охладитель для приборов, которые предъявляют требования к давлению и стабильности охлаждающей воды и работают длительно без присмотра: испарители, ферментеры, оптические и аналитические системы. Карточка описывает один артикул.

Диапазон +5…+40 °C и стабильность ±0.3 °C

Верхняя граница +40 °C нужна приборам, которым вода должна быть не холодной, а строго заданной: лазеры и детекторы с рабочей температурой контура +25…+35 °C, ферментеры с уставкой выше комнатной, оптические системы, где перепад между водой и воздухом должен быть минимальным, чтобы не искажались юстировка и показания. ЦТ-ОП6 остановился бы на +20 °C, ЦТ-ОП8 держит любую точку до +40 °C с колебаниями не более ±0.3 °C. Такая стабильность — результат регулирования по двум каналам: PID-регулятор задаёт требуемую холодопроизводительность, а электронный расширительный вентиль плавно меняет подачу хладагента в испаритель холодильной машины вместо грубого включения-выключения компрессора. В результате температура воды не «пилит» вокруг уставки на градус, как у охладителей с релейным управлением, компрессор работает ровнее, а прибор получает воду с постоянной температурой. Нижняя граница +5 °C — та же, что у ЦТ-ОП6: ниже начинается область криостатов.

Регулируемое давление 0–1.5 бар, подача 20 л/мин, напор 15 м

Насос ЦТ-ОП8 вдвое производительнее младшей модели — 20 л/мин при напоре 15 м — и, главное, давление на выходе регулируется в пределах 0–1.5 бар с индикацией. Это важно по двум причинам. Первая — защита прибора: стеклянные конденсаторы испарителей, теплообменники спектрометров и рубашки ферментеров имеют ограничение по давлению в контуре, и возможность выставить, например, 0.5 бар вместо полного напора исключает разрыв шланга или повреждение теплообменника. Вторая — длинные трассы и несколько потребителей: при охладителе на полу и приборе на столе, при шлангах в 5–10 м или при двух контурах через тройник запас напора 15 м и подача 20 л/мин обеспечивают поток там, где 10 л/мин ЦТ-ОП6 уже не хватило бы. Бак 8 л даёт больший запас воды и тепловую инерцию для контуров с внутренним объёмом в несколько литров.

Электронный расширительный вентиль и датчик уровня

Электронный расширительный вентиль — узел, который в бытовых и простых лабораторных охладителях заменён капиллярной трубкой с постоянным сечением. Регулируемое сечение позволяет холодильной машине работать эффективно во всём диапазоне +5…+40 °C и при переменной нагрузке: при малом тепловыделении вентиль прикрывается, и компрессор не уходит в частые циклы, при росте нагрузки открывается, и холодопроизводительность 1200 Вт отдаётся полностью. Датчик уровня контролирует объём воды в баке 8 л: при утечке в контуре, испарении или забытой доливке прибор подаёт сигнал и останавливает насос до того, как он начнёт работать всухую, а компрессор — перегреваться. Для ферментаций и многосуточных измерений, когда никто не следит за уровнем, это принципиально.

Автопереход на внутренний контур: защита при остановке потока

Если внешний контур перекрыт — пережат шланг, закрыт кран прибора, засорился теплообменник, — обычный охладитель продолжает давить насосом в закрытую линию, а вода в испарителе холодильной машины без потока начинает замерзать. ЦТ-ОП8 в такой ситуации автоматически переключает циркуляцию на внутренний контур: вода продолжает циркулировать через бак и испаритель, холодильная машина защищена от обмерзания, насос — от работы на закрытую задвижку, а на дисплее видно, что внешний поток отсутствует. После восстановления проходимости контура работа продолжается без перезапуска. Вместе с датчиком уровня и защитами компрессора по давлению и току это делает ЦТ-ОП8 охладителем для непрерывного режима — ночных отгонок, ферментаций, длительных измерений на спектрометрах и лазерных стендах.

Чем ЦТ-ОП8 отличается от ЦТ-ОП6 и от криостатов

Младший КАДАММ ЦТ-ОП6 — бак 6 л, +5…+20 °C, холод 1490 Вт при потреблении 850 Вт, насос 10 л/мин с напором 10 м, корпус 570×290×490 мм и 25 кг; он проще, компактнее и даёт больше холода для одного прибора с типовыми требованиями. ЦТ-ОП8 берут, когда нужны уставки выше +20 °C, регулируемое давление, стабильность ±0.3 °C, длинная трасса или два потребителя, а также работа без присмотра с датчиком уровня и автопереходом. Оба охладителя не опускаются ниже +5 °C: для летучих растворителей в конденсаторе и реакций на холоде нужны криостаты — КАДАММ ЦТ-О ряда 2 на 4.5–5 л до −40 °C, компактный ЦТ-О4-20 с баком 4 л, криостат замкнутого контура ЦТ-ОЗ-20 для малых испарителей или ЦТ-О5 с открытой баней до −120 °C. Если воду нужно ещё и греть до +100 °C с точностью ±0.1 °C — термостаты ЦТ-КБ. Для испарителей КАДАММ РИ-3 на колбы 3–6 л с большим конденсатором ЦТ-ОП8 предпочтительнее ЦТ-ОП6 из-за подачи 20 л/мин и напора 15 м.

Термостат подбирается к реактору по объёму рубашки, к испарителю — по объёму колбы: реакторы лабораторные, нержавеющие, роторные испарители. В их конфигураторах термостат уже стоит на шаге «Комплект».

Охладитель КАДАММ ЦТ-ОП8 поставляется как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильная машина герметичная, на негорючем хладагенте R134a с электронным расширительным вентилем и воздушным охлаждением конденсатора; давление в водяном контуре ограничивается регулятором 0–1.5 бар. Прибор не является взрывозащищённым и устанавливается в обычной лаборатории; при охлаждении конденсатора испарителя в вытяжном шкафу охладитель размещается снаружи и соединяется шлангами.

• Электробезопасность — питание 220 В, 50 Гц; розетка с заземлением; потребляемая мощность — по паспорту.
• Защита от сухого хода — датчик уровня в баке 8 л: сигнал и остановка насоса при падении уровня.
• Защита холодильного контура — автопереход на внутренний контур при остановке внешнего потока; защита компрессора по давлению и току.
• Гидравлика — давление на выходе регулируется 0–1.5 бар с индикацией — устанавливается по допустимому давлению охлаждаемого прибора.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Потребляемая мощность, наличие нагревателя для уставок выше температуры помещения, масса нетто и класс защиты корпуса — в паспорте конкретной поставки; уточняйте у менеджера.

ЦТ-ОП8 запускается за час силами лаборатории; из обвязки нужны два шланга к прибору, остальное — настройка давления и уставки. Порядок первого запуска, который мы рекомендуем:

Обслуживание в процессе эксплуатации

• Вода в контуре — замена дистиллированной воды раз в 1–3 месяца; промывка бака при налёте или запахе.
• Конденсатор — продувка воздушной решётки ежеквартально — засорение снижает холод 1200 Вт и повышает давление в холодильном контуре.
• Датчик уровня — проверка срабатывания при каждой смене воды; очистка от налёта.
• Регулятор давления и шланги — осмотр при каждом переносе прибора; замена шлангов при потере эластичности.
• Насос — смазка не требуется; при падении подачи — проверить фильтр и отсутствие воздуха в контуре.
