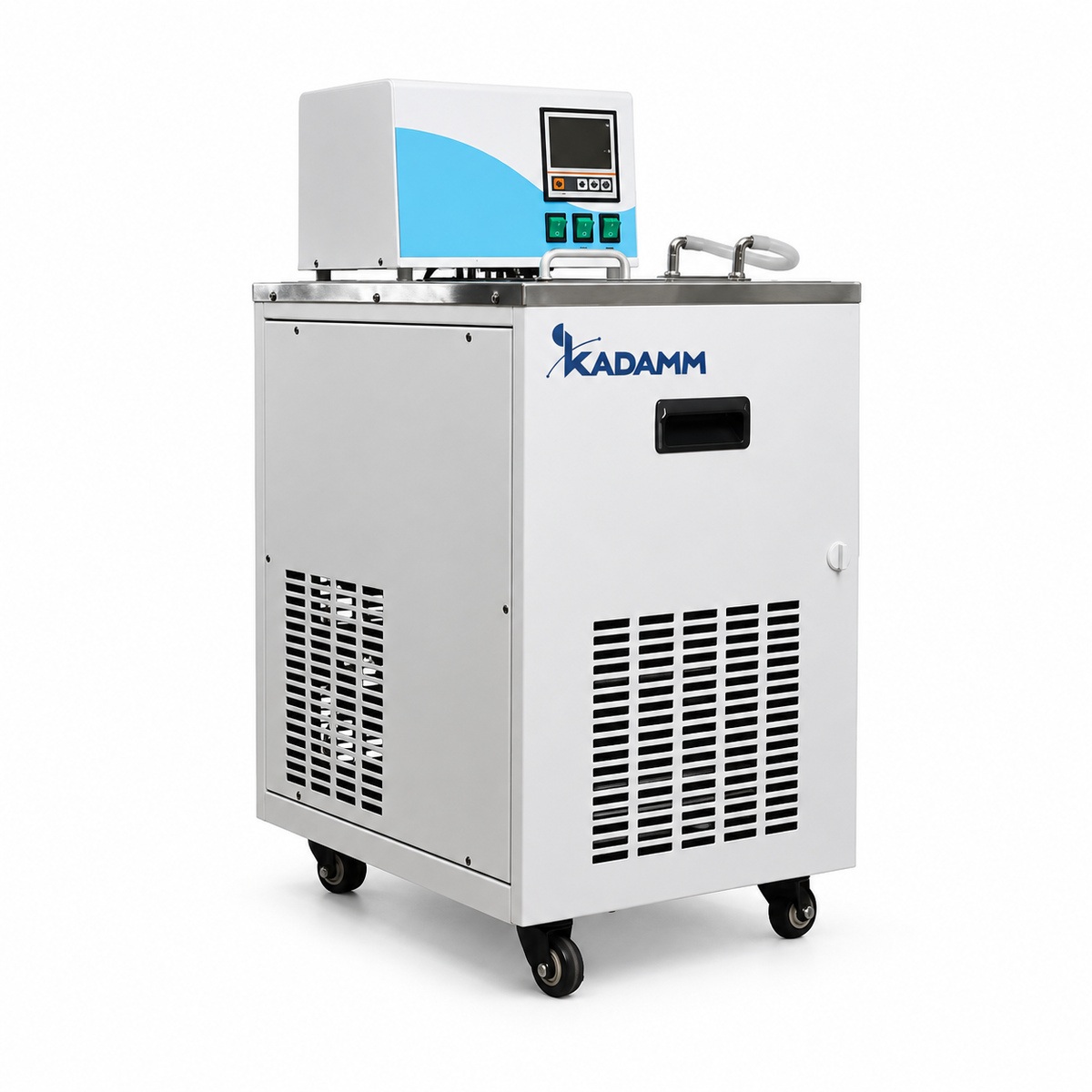

КАДАММ ЦТ-КБ — термостат с охлаждением −20…+100 °C, баня 5–10 л

КАДАММ ЦТ-КБ — настольные термостаты нагрев/охлаждение с верхним пределом +100 °C и глубиной холода −10 или −20 °C, рассчитанные на две роли сразу: открытая баня для погружения колб, пробирок и датчиков и источник теплоносителя для рубашки реактора или конденсатора. Внутренняя и внешняя циркуляция переключаются на приборе, насос мощностью 40 Вт даёт подачу 20 л/мин при напоре 4–6 м, стабильность ±0.1 °C обеспечивает PID-регулятор с самонастройкой, а LCD с таймером и сигнализацией пределов делает прибор пригодным для методик с выдержкой по времени. Хладагент R134a, питание 220 В. В карточке пять исполнений: баки 5 и 10 л с холодом до −10 или до −20 °C и компактное исполнение 10 л на −10 °C с насосом 8 л/мин.

Пять исполнений: баки 5 и 10 л, холод −10 и −20 °C

КАДАММ ЦТ-К5-10Б и ЦТ-К5-20Б — бак 5 л в корпусе 360×520×760 мм массой 38 кг, диапазоны −10…+100 и −20…+100 °C, холодопроизводительность до 1328 Вт; по листу подбора КАДАММ они соответствуют стеклянным реакторам 1, 2, 3 и 5 л, по паспорту — реакторам и колбам до 10 л. КАДАММ ЦТ-К10-10Б и ЦТ-К10-20Б — бак 10 л в корпусе 360×520×720 мм массой 45 кг с холодильной машиной большей мощности: до 1894 Вт у исполнения −10 °C и до 2733 Вт у −20 °C; лист подбора отдаёт их реакторам 10 л, паспорт — реакторам и колбам до 20 л. Насос 20 л/мин с напором 4–6 м, стабильность ±0.1 °C, LCD, таймер и самонастройка PID у всех четырёх одинаковы. Ширина корпуса 360 мм у всех исполнений — прибор ставится рядом с реактором в вытяжном шкафу, не занимая лишней ширины стола.

КАДАММ ЦТ-К10-10Б.2 — компактное исполнение бака 10 л на −10…+100 °C: корпус 360×400×850 мм (на 120 мм короче по глубине), бак 280×200×180 мм с горловиной 160×120 мм, холодопроизводительность 280–1100 Вт. Насос той же мощности 40 Вт даёт 8 л/мин при напоре 2.4 м, поэтому исполнение рассчитано на баню и малые рубашки, а не на реакторы 10 л с длинными шлангами. Стабильность ±0.1 °C, LCD, таймер, PID и питание 220 В — как у остальных исполнений.

Внутренняя и внешняя циркуляция: баня и источник теплоносителя

Переключение режима циркуляции — ключевая особенность серии. Во внутреннем режиме насос перемешивает бак, и открытая ванна работает как термостатирующая баня: в неё погружают колбы с ферментационной средой, пробирки с образцами, калибруемые датчики. Во внешнем режиме тот же насос прокачивает теплоноситель через штуцеры в рубашку реактора, змеевик или конденсатор, а ванна остаётся доступной для погружения. Подача 20 л/мин и напор 4–6 м рассчитаны на рубашки настольных реакторов: у КАДАММ РЕА-Р 1–5 л объём рубашки 0.4–0.8 л, и бак 5 л с запасом покрывает и рубашку, и шланги. Для реактора 10 л с рубашкой 8 л нужен бак 10 л — отсюда деление ряда на два объёма. Один прибор таким образом заменяет водяную баню и охлаждающий агрегат к реактору, а при смене задачи переключается за секунды без перестановки шлангов.

Холодопроизводительность до 2733 Вт и стабильность ±0.1 °C

Холодопроизводительность в паспорте указана диапазоном: у ЦТ-К5-10Б это 319–1328 Вт, у ЦТ-К5-20Б — 263–1328 Вт, у ЦТ-К10-10Б — 884–1894 Вт, у ЦТ-К10-20Б — 813–2733 Вт. Большее число относится к температуре бака около +20 °C, меньшее — к нижнему пределу: чем ниже уставка, тем меньше остаётся мощности на снятие тепла от рубашки или погружённых объектов. Практическое следствие: для удержания +5 °C в колбе с ферментацией или в рубашке при умеренной экзотермии подходит любое исполнение, а для работы при −10…−15 °C с заметной нагрузкой нужен запас — исполнение −20 °C. Стабильность ±0.1 °C по датчику в баке обеспечивает PID-регулятор с самонастройкой: при первом выходе на режим он определяет постоянную времени нагрузки и подбирает коэффициенты, поэтому одна и та же уставка держится одинаково и с пустой ванной, и с подключённой рубашкой. Опционный внешний датчик переносит точку регулирования в объект — реактор или колбу, и прибор держит температуру среды, а не бака.

LCD, таймер и самонастройка PID

На жидкокристаллическом дисплее одновременно видны уставка, фактическая температура с разрешением 0.1 °C, состояние таймера и режим циркуляции. Таймер задаёт длительность выдержки: по истечении времени прибор подаёт сигнал — это нужно для инкубации, тестов стабильности и методик с регламентированной выдержкой. Сигнализация верхнего и нижнего пределов предупреждает об уходе температуры от уставки — например, при недоливе теплоносителя, замерзании водяного контура или перегрузке холодильной машины. Защита от перегрева отключает нагреватель при превышении допустимой температуры, защита компрессора — по давлению и току. Всё это стандартный набор для прибора, который работает ночью и в выходные без присмотра — типичный режим ферментации и длительных инкубаций.

Как выбрать исполнение и когда нужна другая серия

Порядок выбора внутри ряда: сначала объём бака по реактору или колбе — 5 л для сосудов 1–5 л, 10 л для реакторов 10 л; затем глубина холода по самой низкой рабочей температуре с запасом не менее 10 °C — для 0…+5 °C достаточно исполнения −10, для −5…−10 °C нужно −20. Верхний предел +100 °C одинаков у всех: это диапазон воды и водно-гликолевых смесей, масло здесь не требуется. Если процесс идёт выше +100 °C — нужны криотермостаты КАДАММ ЦТ-К 5–10 л до +200 °C с холодом −20, −40 и −80 °C или нагревающие термостаты КАДАММ ЦТ-Н до +250 °C. Если нужна стабильность ±0.03 °C для калибровки и вискозиметрии — компактные криотермостаты КАДАММ ЦТ-К6. Если требуется только холод для конденсатора испарителя без нагрева — криостаты КАДАММ ЦТ-О5 с глубинами от −10 до −120 °C; если прибору нужна охлаждающая вода +5…+20 °C — рециркуляционный охладитель КАДАММ ЦТ-ОП6.

Термостаты КАДАММ ЦТ-КБ поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильная машина герметичная, на негорючем хладагенте R134a с воздушным охлаждением конденсатора; верхний предел +100 °C позволяет работать на воде и водно-гликолевых смесях без масла, что снимает требования к вытяжке и защите от ожогов горячим маслом. Прибор не является взрывозащищённым: при термостатировании реакторов с легковоспламеняющимися растворителями он размещается вне взрывоопасной зоны и соединяется с рубашкой шлангами.

• Электробезопасность — питание 220 В, 50 Гц; розетка с заземлением; мощность нагревателя — по паспорту исполнения.
• Термическая защита — отключение нагревателя при перегреве, сигнализация верхнего и нижнего пределов, контроль уровня теплоносителя.
• Холодильный контур — герметичный, R134a; защита компрессора по давлению и току; без дозаправки в эксплуатации.
• Теплоносители — вода до +95 °C; для уставок ниже +5 °C и до −20 °C — водно-гликолевые смеси; масло не применяется.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Мощность нагревателя, класс защиты корпуса и потребляемая мощность каждого исполнения — в паспорте конкретной поставки; уточняйте у менеджера.

ЦТ-КБ поставляется в сборе и запускается силами лаборатории за несколько часов; внешняя обвязка — шланги к рубашке или конденсатору, если используется внешняя циркуляция. Порядок первого запуска для любого из четырёх исполнений:

Обслуживание в процессе эксплуатации

• Теплоноситель — воду менять при помутнении, гликолевую смесь — по регламенту; уровень контролировать при каждом запуске.
• Конденсатор — продувка воздушной решётки от пыли ежеквартально — засорение снижает холодопроизводительность.
• Штуцеры и шланги — осмотр при каждой смене контура; замена шлангов при потере эластичности.
• Ванна — чистка без абразивов; при работе с биологическими средами — дезинфекция после каждой серии.
• Насос — смазка не требуется; при падении подачи — проверить фильтр и отсутствие воздуха в контуре.
