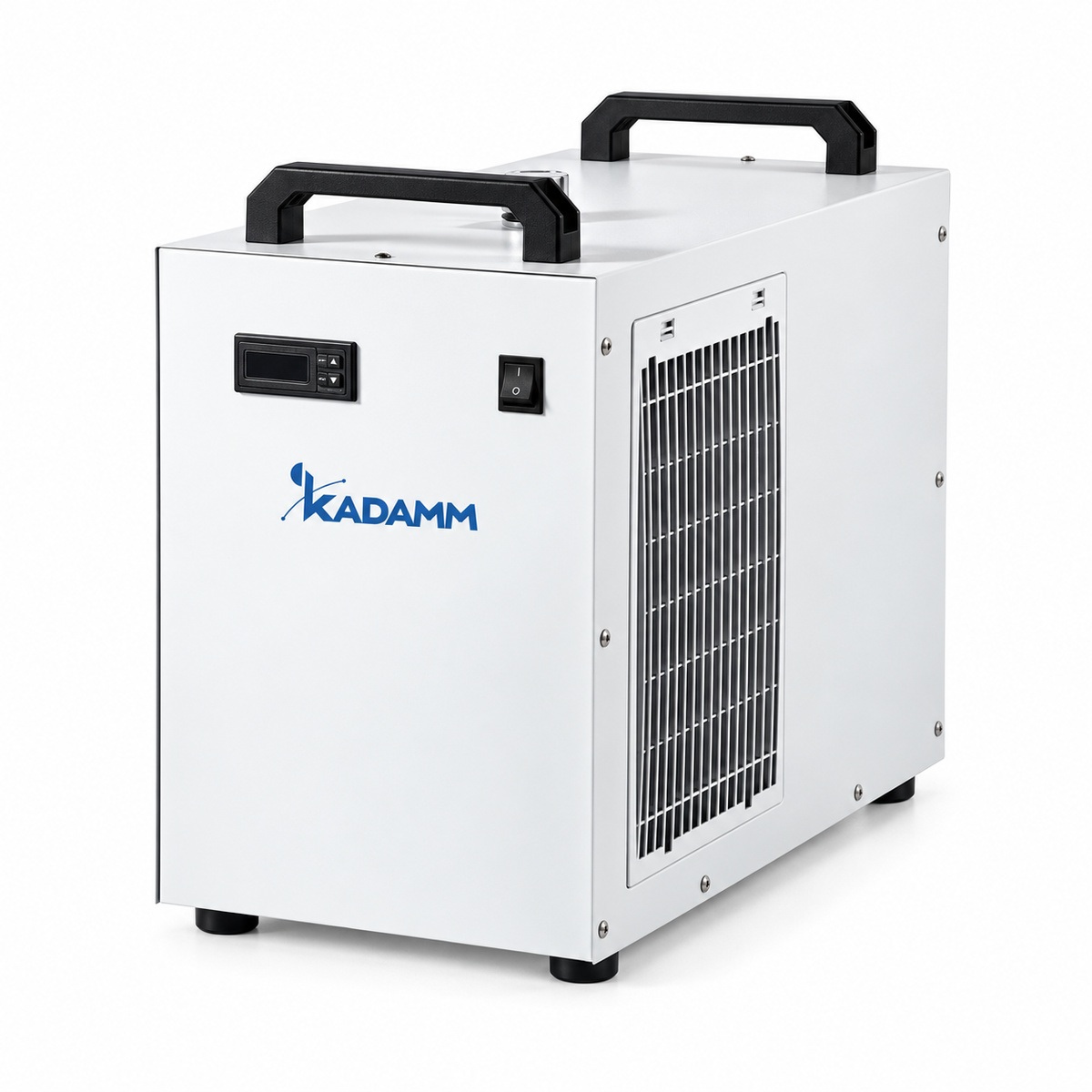

КАДАММ ЦТ-ОП6 — охладитель лабораторный циркуляционный 6 л, +5…+20 °C

КАДАММ ЦТ-ОП6 — рециркуляционный охладитель с баком 6 л, который подаёт приборам охлаждающую воду с температурой +5…+20 °C по замкнутому контуру вместо водопровода. Холодопроизводительность 1490 Вт при потребляемой мощности 850 Вт, двухлопастной насос с подачей 10 л/мин и напором 10 м, хладагент R134a, питание 220 В; корпус 570×290×490 мм массой 25 кг размещается под столом или рядом с прибором. Это не криостат и не термостат: у охладителя нет задачи держать глубокий холод или греть, его задача — снимать тепло с конденсатора, лампы, магнита или насоса и возвращать воду с заданной температурой, стабильно и без расхода из крана. Карточка описывает один артикул.

Зачем прибору охладитель вместо водопровода

Многие лабораторные приборы отводят тепло водой: конденсаторы роторных испарителей, кожухи вакуумных насосов, источники и детекторы спектрометров, лазеры, рентгеновские трубки, электронные микроскопы, ферментеры и реакторы с рубашкой. Проточное охлаждение из крана расходует литры в минуту — сотни литров за смену, — а температура воды в сети меняется от +5 °C зимой до +20 °C и выше летом, поэтому режим прибора плавает от сезона к сезону, а жёсткая вода оставляет накипь в теплообменнике. Замкнутый контур решает все три проблемы: расход воды равен нулю, температура задаётся и держится регулятором, а в контуре циркулирует дистиллированная вода, которая не портит тракт. Для помещений без водопровода на рабочем месте — арендуемых лабораторий, вытяжных шкафов без подводки, мобильных постов — охладитель вообще единственный способ запустить прибор с водяным охлаждением.

Холод 1490 Вт при +5…+20 °C: что это значит для нагрузки

Холодопроизводительность 1490 Вт — это тепловая мощность, которую охладитель отводит от воды в контуре при работе в рабочем диапазоне. Для конденсатора роторного испарителя на колбу 1–2 л при отгонке спиртов и воды нагрузка составляет сотни ватт, и ЦТ-ОП6 держит уставку с запасом; для вакуумного насоса с водяным охлаждением или лампы спектрометра нагрузка ещё меньше. Ближе к верхней границе — например, ферментер с активным тепловыделением или два прибора на один контур — стоит сравнить паспортное тепловыделение приборов с 1490 Вт и оставить запас 20–30 % на потери в шлангах и летнюю температуру в помещении. Диапазон уставок +5…+20 °C выбран под типичные требования приборов: +15…+20 °C для оптики и электроники, где важно отсутствие конденсата на охлаждаемых поверхностях, и +5…+10 °C для конденсаторов испарителей, где более холодная вода улучшает возврат растворителя. Ниже +5 °C охладитель не опускается — для дихлорметана, эфира и других летучих растворителей нужен криостат.

Насос 10 л/мин с напором 10 м и бак 6 л

Двухлопастной насос даёт подачу 10 л/мин при напоре 10 м — этого хватает, чтобы прокачать воду через змеевик конденсатора испарителя, рубашку вакуумного насоса или теплообменник прибора, стоящего на столе над охладителем, с учётом сопротивления шлангов длиной несколько метров. Бак 6 л — запас воды, который сглаживает пульсации нагрузки: при кратковременном росте тепловыделения температура в баке меняется медленно, и прибор не видит скачка. Тот же запас позволяет подключать контур с внутренним объёмом до 1–2 л без частой доливки. Штуцеры под шланг выведены на корпус; к одному охладителю можно подключить два прибора с небольшим тепловыделением через тройник, если суммарная нагрузка укладывается в холодопроизводительность, а гидравлическое сопротивление контуров сопоставимо.

Корпус 570×290×490 мм, 25 кг, потребление 850 Вт

Габариты 570×290×490 мм при массе 25 кг нетто — прибор помещается под лабораторным столом, на нижней полке тумбы или рядом с испарителем, не занимая рабочей поверхности. Компрессор на R134a с воздушным охлаждением конденсатора требует только зазора для вентиляции; потребляемая мощность 850 Вт укладывается в обычную розетку 220 В. Управление — цифровая уставка и индикация температуры воды с разрешением 0.1 °C; регулятор PID удерживает заданную температуру, включая и выключая холодильную машину по фактической температуре в баке. Заливка воды — через горловину бака, слив — штатным краном при смене воды или переносе прибора.

ЦТ-ОП6 или ЦТ-ОП8, и когда нужен криостат

Старший охладитель КАДАММ ЦТ-ОП8 отличается баком 8 л, диапазоном +5…+40 °C, насосом с подачей 20 л/мин, напором 15 м и регулируемым давлением 0–1.5 бар, датчиком уровня и автопереходом на внутренний контур при остановке потока; холод у него 1200 Вт, стабильность ±0.3 °C. ЦТ-ОП8 берут для приборов с требованием к давлению в контуре и уставкам выше +20 °C, для длинных трасс и работы без присмотра; ЦТ-ОП6 — для типовых задач с одним прибором, где важнее запас холода 1490 Вт и компактность. Если нужна температура ниже +5 °C — для дихлорметана, эфира, пентана в конденсаторе или для реакций на холоде, — переходите к криостатам: компактный КАДАММ ЦТ-О4-20 с баком 4 л до −20 °C, ряд ЦТ-О ряда 2 на 4.5–5 л до −40 °C, криостат замкнутого контура ЦТ-ОЗ-20 для малых испарителей или открытая баня ЦТ-О5 с глубинами до −120 °C. Когда воду нужно не только охлаждать, но и греть, — термостаты ЦТ-КБ до +100 °C.

Термостат подбирается к реактору по объёму рубашки, к испарителю — по объёму колбы: реакторы лабораторные, нержавеющие, роторные испарители. В их конфигураторах термостат уже стоит на шаге «Комплект».

Охладитель КАДАММ ЦТ-ОП6 поставляется как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильная машина герметичная, на негорючем хладагенте R134a, конденсатор воздушного охлаждения; в контуре — вода или водно-гликолевая смесь без давления выше напора насоса. Прибор не является взрывозащищённым и устанавливается в обычной лаборатории; при охлаждении конденсатора испарителя, стоящего в вытяжном шкафу, охладитель размещается снаружи и соединяется с конденсатором шлангами.

• Электробезопасность — питание 220 В, 50 Гц, потребляемая мощность 850 Вт — розетка с заземлением.
• Защита холодильного контура — герметичный контур R134a, защита компрессора по давлению и току; без дозаправки в эксплуатации.
• Контроль воды — индикация температуры 0.1 °C, контроль уровня и перегрева; работа только на дистиллированной воде или гликолевой смеси.
• Гидравлика — напор насоса 10 м — шланги и штуцеры прибора должны выдерживать это давление; хомуты на всех соединениях.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Стабильность температуры, мощность насоса в ваттах и класс защиты корпуса — в паспорте конкретной поставки; уточняйте у менеджера.

ЦТ-ОП6 запускается за час силами лаборатории: прибор поставляется в сборе, из обвязки нужны только два шланга к охлаждаемому прибору. Порядок первого запуска, который мы рекомендуем:

Обслуживание в процессе эксплуатации

• Вода в контуре — замена дистиллированной воды раз в 1–3 месяца в зависимости от режима; при появлении налёта или запаха — промывка бака.
• Конденсатор — продувка воздушной решётки от пыли ежеквартально — засорение снижает холодопроизводительность.
• Шланги и штуцеры — осмотр при каждом переносе прибора; замена шлангов при потере эластичности.
• Уровень — долив воды после подключения нового контура и при испарении; контроль по метке.
• Насос — смазка не требуется; при падении подачи — проверить фильтр и отсутствие воздуха в контуре.
