КАДАММ ЦТ-О4 — криостат компактный 4 л, −20 °C, для колб и реакторов 1–2 л

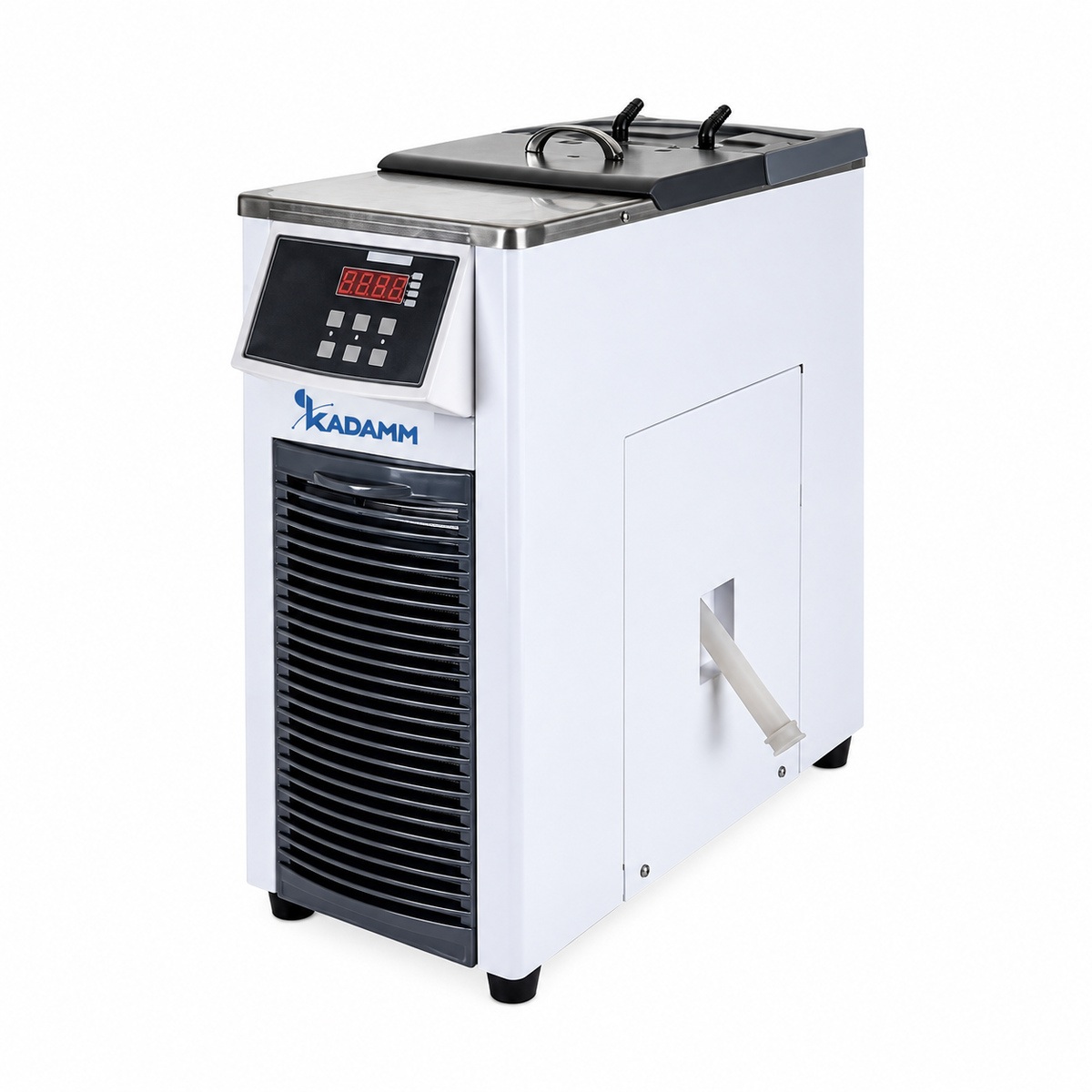

КАДАММ ЦТ-О4-20 — компактный криостат с открытой ванной на 4 л для конденсаторов настольных роторных испарителей и рубашек реакторов на колбу 1–2 л. Корпус 520×250×560 мм ставится на стол рядом с испарителем, питание — розетка 220 В, масса брутто 30 кг. Диапазон от −20 °C до комнатной температуры, стабильность ±0.1 °C по датчику PT100; холодопроизводительность 450 Вт при +20 °C и 260 Вт у нижнего предела, хладагент R134A. Насос магнитный, мощностью 10 Вт, с подачей 8–16 л/мин и напором 1.5–2.7 м, штуцеры 12 мм. Ванна из нержавеющей стали SUS304 размером 220×155×120 мм. Карточка описывает один артикул.

Корпус 520×250×560 мм: место на столе рядом с испарителем

Криостаты объёмом 5 л и больше в серии ЦТ-О — напольные или занимают на столе полметра в глубину. ЦТ-О4-20 шириной 250 мм встаёт между испарителем и вакуумным насосом в вытяжном шкафу стандартной глубины и не требует ни отдельного стола, ни трёхфазной линии — только розетку 220 В. Магнитный насос без сальника не течёт и не требует смазки; мощность 10 Вт означает, что насос почти не греет теплоноситель — для прибора с холодом 260–450 Вт это заметно. Хладагент R134A и герметичный компрессор с воздушным охлаждением: дозаправка в эксплуатации не нужна, достаточно зазора для вентиляции и чистой решётки конденсатора. Уставка и текущая температура — на цифровом индикаторе с разрешением 0.1 °C; регулятор PID удерживает ±0.1 °C по PT100 в ванне.

Холод 450–260 Вт: что реально можно сконденсировать

Мощность криостата сравнивают с теплотой конденсации растворителя при ожидаемой скорости отгонки. Для настольного испарителя с колбой 1 л ориентир — 0.5–1 л/ч. Конденсация 1 л/ч этанола отдаёт в контур около 180–200 Вт, дихлорметана — около 120 Вт, ацетона — около 150 Вт, воды — около 630 Вт. Значит при −10…−20 °C на конденсаторе ЦТ-О4-20 с холодом 260–450 Вт спокойно тянет спирты, ацетон, дихлорметан и этилацетат на колбе 1 л и большинство режимов на колбе 2 л, а воду при бане +60 °C и максимальной скорости — с ограничением по темпу отгонки. Точка конденсации дихлорметана и эфира под вакуумом ниже нуля, поэтому −20 °C на конденсаторе даёт нужный запас 10 °C к ним; для пентана и эфира на полной загрузке колбы 2 л запас уже мал — тогда смотрят ряд 5 л с исполнениями −30 и −40 °C. Криостат включают заранее: 4 л теплоносителя выходят на −20 °C быстро, но конденсатор должен быть холодным до подачи паров.

Насос 8–16 л/мин и ванна 220×155×120 мм

Напор 1.5–2.7 м — достаточный для конденсатора настольного испарителя, стоящего на том же столе, и для рубашки объёмом 0.4–0.5 л у реакторов 1–2 л КАДАММ РЕА-Р1 и РЕА-Р2. Штуцеры 12 мм подходят под штатные силиконовые шланги конденсаторов испарителей; длина шлангов — минимальная, потому что на напоре 2 м каждый лишний метр отбирает заметную долю расхода. Открытая ванна 220×155×120 мм из SUS304 работает и как малая холодильная баня: в неё погружают ловушку, пробирки или приёмную колбу, пока насос питает внешний контур. Теплоноситель для −20 °C — водно-гликолевая смесь или этанол; объём заливки — 4 л плюс конденсатор и шланги.

Когда 4 л мало и когда нужен другой тип прибора

Если колба выросла до 3–5 л или требуется −30…−40 °C для эфира и пентана, следующий шаг — КАДАММ ЦТ-О5 с восемью глубинами холода и насосом 20 л/мин, либо ряд 2 КАДАММ ЦТ-О.2 4.5–5 л с PT100 и глубинами −10…−40 °C. Если теплоноситель не должен испаряться и контактировать с воздухом, есть криостат замкнутого контура КАДАММ ЦТ-ОЗ-20 на 4.5 л. Когда рубашке реактора нужен и нагрев, берут компактный криотермостат КАДАММ ЦТ-К6 с диапазоном −20…+200 °C и стабильностью ±0.03 °C. А если отгоняются только вода и спирты при бане до +60 °C, то есть на конденсаторе хватает +10…+15 °C, экономичнее охладитель КАДАММ ЦТ-ОП8 с водой +5…+40 °C и холодом 1200 Вт. Испаритель со встроенным холодом до −40 °C, которому внешний криостат не нужен вовсе, — КАДАММ РИ-1К.

Термостат подбирается к реактору по объёму рубашки, к испарителю — по объёму колбы: реакторы лабораторные, нержавеющие, роторные испарители. В их конфигураторах термостат уже стоит на шаге «Комплект».

Криостат КАДАММ ЦТ-О4-20 поставляется как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Прибор содержит герметичную холодильную машину на хладагенте R134A с компрессором закрытого типа и воздушным охлаждением; теплоноситель прокачивается магнитным насосом без сальника. Криостат не является взрывозащищённым: при отгонке ЛВЖ он стоит в обычной лаборатории рядом с испарителем, вне взрывоопасной зоны. Этанол в открытой ванне — под крышкой.

• Электробезопасность — 220 В, 50 Гц, розетка с заземлением; потребляемая мощность — по паспорту прибора.
• Холодильная машина — герметичный контур R134A, компрессор воздушного охлаждения; дозаправка в эксплуатации не требуется.
• Контур теплоносителя — магнитный насос 8–16 л/мин, напор 1.5–2.7 м; штуцеры 12 мм, силиконовые шланги с хомутами.
• Низкие температуры — поверхности ванны при −20 °C — работа в перчатках; водно-гликолевые смеси и этанол — с учётом их горючести и гигроскопичности.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.

Потребляемая мощность, масса нетто, класс защиты корпуса и время выдержки после транспортировки — в паспорте конкретной поставки; уточняйте у менеджера.

ЦТ-О4-20 вводится в работу за час силами лаборатории: прибор поставляется в сборе, подключаются два шланга к конденсатору или рубашке и розетка 220 В. Порядок первого запуска, который мы рекомендуем:

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня и обводнения этанола и гликолевой смеси; замена по регламенту руководства; ванна под крышкой при простое.
• Решётка конденсатора — чистка от пыли — пыльный конденсатор снижает холод 450 Вт и перегружает компрессор.
• Шланги и хомуты — осмотр при каждом запуске; замена при потере эластичности.
• Ванна SUS304 — мойка при смене теплоносителя обычными лабораторными средствами, без абразивов.
• Оттаивание — при работе с открытой крышкой на змеевике ванны нарастает иней — периодически давать оттаять.
