КАДАММ ЦТ-К6 — криотермостат компактный 6 л, −20…+200 °C, стабильность ±0.03 °C

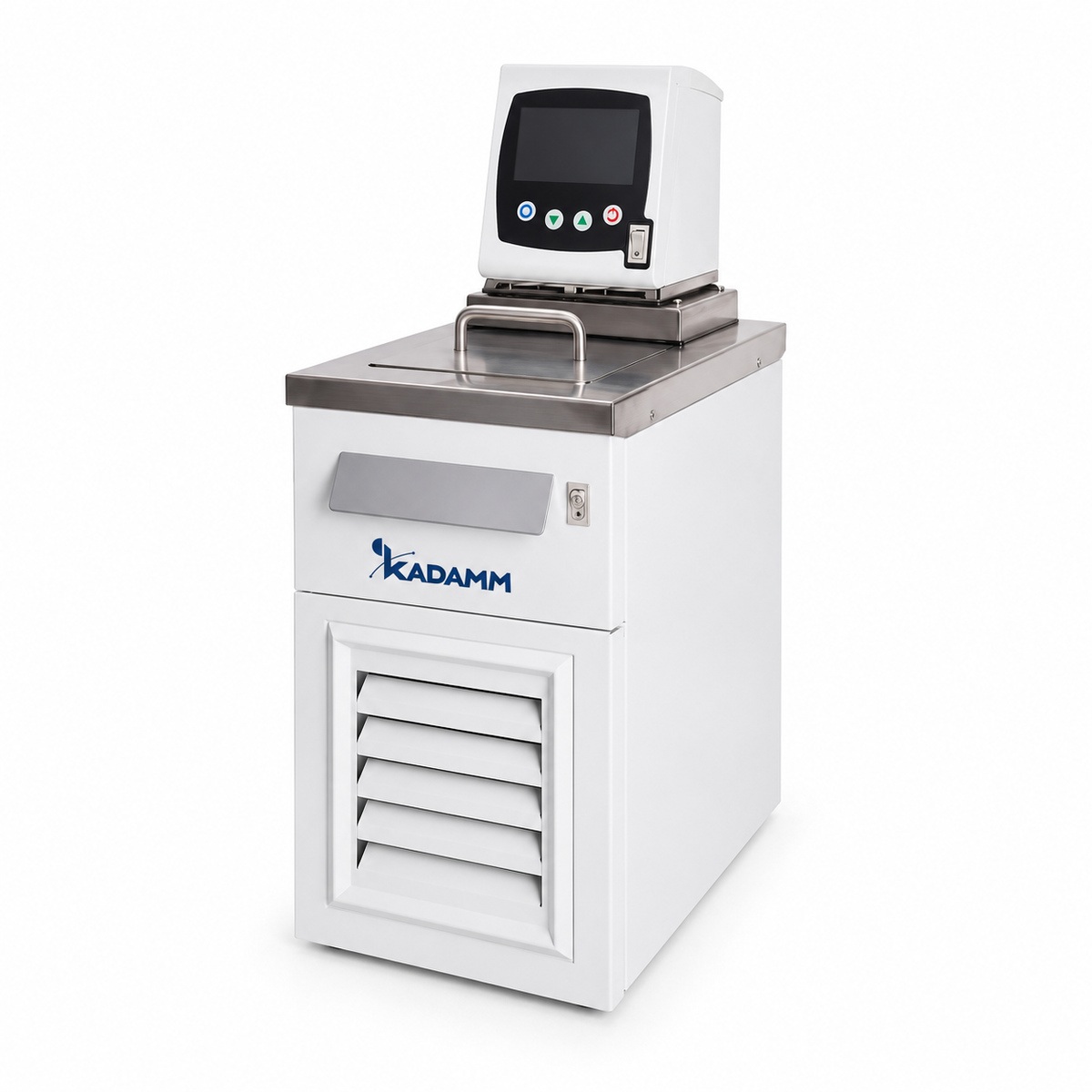

КАДАММ ЦТ-К6 — компактные криотермостаты с баком 6 л, у которых главный параметр не глубина холода, а стабильность поддержания температуры: ±0.03 °C по датчику PT100 с регулятором на нечёткой логике PID. Это прибор для задач, где результат измерения зависит от сотых долей градуса, — калибровки термометров и датчиков, вискозиметрии, рефрактометрии, поляриметрии, выдержки эталонов и образцов при заданной температуре. Открытая ванна 320×180×150 мм принимает погружаемые объекты, а насос с подачей 10 л/мин при давлении 0.35 бар позволяет одновременно питать внешний контур — рубашку малого сосуда, кювету или измерительную ячейку. Нагреватель 2000 Вт и холодильная машина 250 Вт на хладагенте R134a размещены в одном настольном корпусе 400×250×650 мм массой 25 кг с питанием 220 В. Карточка объединяет два исполнения, различающиеся только диапазоном температур.

Два исполнения: −5…+100 °C и −20…+200 °C

КАДАММ ЦТ-К6-5 работает в диапазоне −5…+100 °C: это водяной диапазон, в котором теплоносителем служит дистиллированная вода или вода с добавкой гликоля для уставок ниже +5 °C. Исполнение закрывает большинство измерительных методик — от +20 и +25 °C для вискозиметрии и плотномеров до +37 °C для биохимии и +80…+95 °C для калибровки термометров. КАДАММ ЦТ-К6-20 расширяет диапазон в обе стороны, до −20…+200 °C: снизу — для низкотемпературных точек калибровки и охлаждения малых реакционных сосудов, сверху — для работы на силиконовом масле при температурах выше точки кипения воды, включая калибровку датчиков в диапазоне +100…+200 °C. Бак 6 л, ванна, насос, нагреватель 2000 Вт, холод 250 Вт, корпус и масса у обоих исполнений одинаковы; выбор сводится к вопросу, нужны ли уставки ниже −5 °C или выше +100 °C. Если да — ЦТ-К6-20, если весь регламент лежит в водяном диапазоне — ЦТ-К6-5, которому не нужны масло и связанные с ним требования к вентиляции.

Стабильность ±0.03 °C: PT100 и нечёткая логика PID

Стабильность ±0.03 °C — на порядок лучше, чем у криотермостатов для рубашек реакторов, где типичны ±0.1 °C, и это следствие трёх решений. Первое — платиновый датчик PT100 с индикацией 0.1 °C, у которого дрейф и нелинейность существенно меньше, чем у термопар. Второе — регулятор на нечёткой логике PID: он не ждёт, пока температура уйдёт от уставки, а корректирует мощность нагрева по скорости изменения и по накопленной ошибке, поэтому колебания вокруг уставки гасятся без перерегулирования, а после погружения холодного образца ванна возвращается к уставке быстро и без выброса. Третье — баланс мощностей: нагреватель 2000 Вт и холод 250 Вт работают одновременно, и регулятор держит температуру, дозируя нагрев против постоянного охлаждения, что даёт плавный контроль и вблизи комнатной температуры, где обычные термостаты с одним нагревом неустойчивы. В памяти прибора хранятся параметры регулирования и коррекция показаний по эталонному термометру; по опции ставится интерфейс RS232/RS485 для записи температуры в систему сбора данных или журнал калибровки.

Ванна 320×180×150 мм и насос 10 л/мин

Рабочая ванна 320×180×150 мм из общего объёма 6 л — это место для стеклянных капиллярных вискозиметров в штативе, пробирок и колб с образцами, эталонных термометров и калибруемых датчиков. Длина 320 мм позволяет ставить несколько вискозиметров в ряд, глубина 150 мм достаточна для стандартных капилляров и погружаемых зондов. Насос с подачей 10 л/мин и давлением 0.35 бар — около 3.5 м водяного столба — делает две вещи: перемешивает ванну, выравнивая температуру по всему объёму, и питает внешний контур через штуцеры: проточную кювету спектрофотометра, ячейку рефрактометра, термостатируемый держатель электрода или рубашку настольного сосуда объёмом до 1–2 л. Внешний контур должен быть коротким и малого объёма: расход 10 л/мин не рассчитан на длинные шланги и большие рубашки — для них предназначены криотермостаты КАДАММ ЦТ-К 5–10 л с подачей 20 л/мин и напором 7 м. Крышка ванны, поставляемая по опции, снижает испарение и тепловые потери при длительной работе на верхних уставках.

Настольный корпус 400×250×650 мм, 25 кг

Прибор занимает на столе 400×250 мм — ширина одной лабораторной тумбы — при высоте 650 мм и массе 25 кг, подключается к обычной розетке 220 В. Компрессор на R134a работает тихо, конденсатор охлаждается воздухом, поэтому ни водопровод, ни отдельная линия питания не нужны; достаточно зазора для вентиляции сзади и по бокам. Бак 6 л заполняется вручную, теплоноситель выбирается по диапазону: вода в ЦТ-К6-5, вода или силиконовое масло в ЦТ-К6-20. Всё управление — цифровая уставка и индикация фактической температуры с разрешением 0.1 °C, сигнализация при выходе за пределы и защита нагревателя от перегрева и сухого хода.

Когда компактного криотермостата недостаточно

ЦТ-К6 не заменяет термостат рубашки реактора: холод 250 Вт рассчитан на удержание температуры ванны и малой внешней нагрузки, а не на снятие тепла экзотермической реакции. Для стеклянных реакторов КАДАММ РЕА-Р 1–5 л с рубашкой 0.4–0.8 л подходят криотермостаты КАДАММ ЦТ-К 5–10 л с глубинами −20, −40 и −80 °C, а если нужен универсальный настольный термостат до +100 °C с баками 5 и 10 л — КАДАММ ЦТ-КБ с подачей 20 л/мин. Когда задача — только холод для конденсатора испарителя, посмотрите криостаты КАДАММ ЦТ-О ряда 2 на 4.5–5 л или компактный КАДАММ ЦТ-О4-20 с баком 4 л; для приборов, которым нужна охлаждающая вода около комнатной температуры, — рециркуляционные охладители КАДАММ ЦТ-ОП6 и ЦТ-ОП8.

Термостат подбирается к реактору по объёму рубашки, к испарителю — по объёму колбы: реакторы лабораторные, нержавеющие, роторные испарители. В их конфигураторах термостат уже стоит на шаге «Комплект».

Криотермостаты КАДАММ ЦТ-К6 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильная машина герметичная, на хладагенте R134a — негорючем и нетоксичном, что позволяет размещать прибор в обычной лаборатории без специальных требований к помещению. Исполнение ЦТ-К6-20 на верхних уставках работает на силиконовом масле: температура вспышки масла должна превышать рабочую температуру, ванна закрывается крышкой, прибор ставится под вытяжным зонтом. ЦТ-К6 не являются взрывозащищёнными и не предназначены для установки во взрывоопасных зонах.

• Электробезопасность — питание 220 В, 50 Гц; нагреватель 2000 Вт — розетка с заземлением на линии 16 А.
• Термическая защита — ограничение верхней температуры, защита нагревателя от перегрева и сухого хода, сигнализация при выходе за пределы.
• Холодильный контур — герметичный, R134a, дозаправка в эксплуатации не требуется; конденсатор воздушного охлаждения.
• Теплоносители — вода и водно-гликолевые смеси во всём диапазоне ЦТ-К6-5; силиконовое масло для уставок выше +95 °C у ЦТ-К6-20.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Напор насоса в метрах, класс защиты корпуса и погрешность показаний по всему диапазону — в паспорте конкретной поставки; уточняйте у менеджера. Для аттестации в качестве средства измерений прибор проходит поверку по эталонному термометру заказчика.

ЦТ-К6 вводится в работу за несколько часов силами лаборатории: прибор поставляется в сборе, внешняя обвязка сводится к шлангам контура, если он используется. Порядок первого запуска, который мы рекомендуем для обоих исполнений:

Обслуживание в процессе эксплуатации

• Теплоноситель — воду менять при помутнении и налёте, масло — по регламенту руководства; уровень в ванне контролировать при каждом запуске.
• Ванна и штуцеры — чистка без абразивов; осмотр уплотнений штуцеров при смене шлангов.
• Конденсатор — продувка решётки воздушного охлаждения от пыли — не реже раза в квартал.
• Датчик PT100 — проверка по эталону при каждой аттестации; коррекция хранится в памяти прибора.
• Насос — смазка не требуется; при снижении подачи — проверить фильтр и шланги контура.
