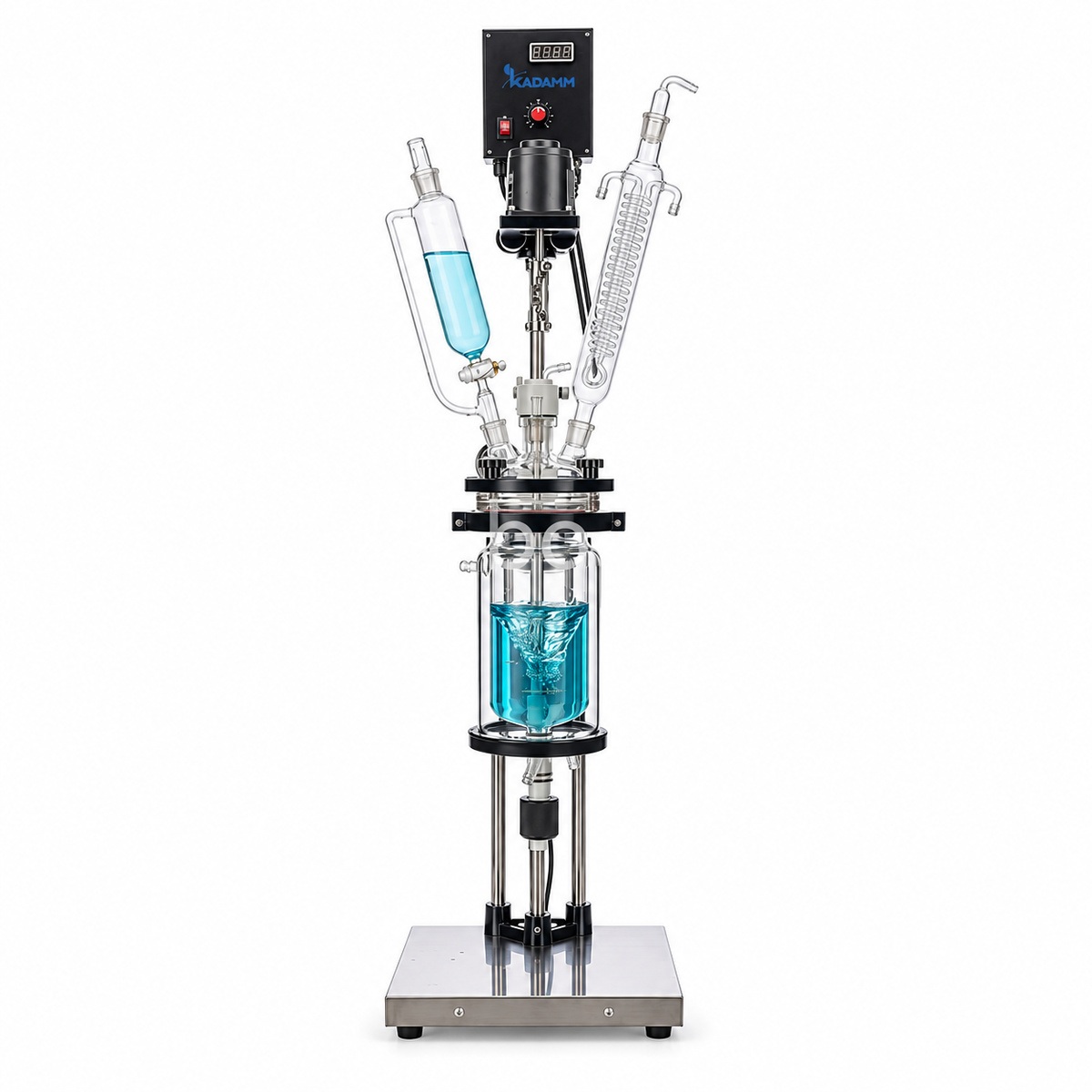

КАДАММ РЕА-Р — Стеклянные реакторы с рубашкой 1–5 л

КАДАММ РЕА-Р 1–5 л — настольные двухслойные стеклянные реакторы на колбы 1, 2, 3 и 5 л для рабочего стола и вытяжного шкафа. Во внутренней колбе идёт перемешиваемая реакция, по стеклянной рубашке объёмом 0.4–0.8 л прокачивается теплоноситель от внешнего жидкостного термостата КАДАММ ЦТ, поэтому одна и та же колба греется до +250 °C и охлаждается до −80 °C без смены оснастки. Реактор работает при атмосферном давлении и под вакуумом до −0.098 МПа, якорная мешалка на частотном приводе 0–800 об/мин перемешивает и маловязкие растворы, и густые суспензии. Рама из нержавеющей стали SUS304 шириной 350 мм без колёс: реактор занимает на столе 350×345 мм (1–2 л) или 350×410 мм (3–5 л) при высоте 1000 и 1250 мм и массе 32 и 38 кг. Каждый объём выпускается в стандартном и взрывозащищённом исполнении — всего восемь артикулов в одной карточке.

Состав ряда 1–5 л: четыре колбы, две рамы, восемь артикулов

Ряд делится на две пары. КАДАММ РЕА-Р1 и РЕА-Р2 — колбы 1 и 2 л с рубашками 0.4 и 0.5 л на одной раме 350×345×1000 мм массой 32 кг с приводом 40 Вт. КАДАММ РЕА-Р3 и РЕА-Р5 — колбы 3 и 5 л с рубашками 0.6 и 0.8 л на более высокой раме 350×410×1250 мм массой 38 кг и с приводом 90 Вт, рассчитанным на большую высоту столба жидкости и вязкие среды. Всё остальное у четырёх типоразмеров общее: частотный привод 0–800 об/мин с цифровой индикацией скорости, крышка на 5 горловин, якорная мешалка с нержавеющим валом в оболочке PTFE, датчик PT100 в гильзе PTFE, нижний сливной клапан PTFE без застойной зоны, стекло GG3.3 с коэффициентом расширения 3.3 и уплотнения PTFE вакуумного исполнения. Взрывозащищённые КАДАММ РЕА-Р1Ex, РЕА-Р2Ex, РЕА-Р3Ex и РЕА-Р5Ex повторяют стандартные по стеклу и раме, отличаясь двигателем, частотным преобразователем, контроллером и кабельными вводами во взрывозащищённом исполнении. Объёмы 10–100 и 150–200 л той же серии — в карточках КАДАММ РЕА-Р 10–100 л и КАДАММ РЕА-Р 150–200 л.

Рубашка 0.4–0.8 л и термостат: как реактор держит температуру

Малый объём рубашки — главное преимущество настольного ряда. Термостату нужно прогреть или охладить 0.4–0.8 л теплоносителя в рубашке плюс собственную ванну, поэтому выход на уставку и отработка экзотермы происходят быстро: тепло реакции через тонкую стеклянную стенку уходит в поток теплоносителя, а PT100 в среде показывает фактическую температуру реакционной массы, а не рубашки. Для всех четырёх объёмов подходит одна линейка обвязки на 5 л: нагревающий термостат КАДАММ ЦТ-Н5 с открытой баней до +300 °C и стабильностью ±0.2 °C, термостат закрытого контура ЦТ-НЗ5 до +200 °C с нержавеющим трактом, криотермостаты ЦТ-К5-20, ЦТ-К5-40 и ЦТ-К5-80 на −20, −40 и −80…+200 °C со стабильностью ±0.1 °C и криостаты ЦТ-О5-20/-40/-80 с баком 5 л и подачей 20–40 л/мин. Глубину холода выбирают с запасом не менее 10 °C к требуемой температуре в рубашке: для реакции при −20 °C нужен ЦТ-К5-40, для −60 °C — ЦТ-К5-80. Слово «до −80 °C» в паспорте реактора означает предел стекла и уплотнений, а реальная температура среды определяется термостатом.

Привод 0–800 об/мин, якорная мешалка и крышка на 5 горловин

Верхняя граница 800 об/мин выше, чем у укрупнённых реакторов серии (450 об/мин у 10–100 л), и это осознанно: в колбе 1–5 л путь перемешивания короткий, и высокие обороты дают интенсивное осевое движение при экстракции, растворении и гомогенизации. Частотный привод с асинхронным двигателем без щёток регулирует скорость плавно от нуля и не искрит. Штатная якорная лопасть проходит вдоль стенки колбы и снимает пристеночный слой, что важно при кристаллизации и полимеризации; под заказ ставятся многоярусная мешалка, пропеллерная лопасть для маловязких сред и турбинная — для диспергирования и газожидкостных реакций. Крышка несёт 5 горловин: перемешивание, обратный холодильник, капельная воронка, сброс давления и термогильза — этого достаточно для рефлюкса с дозированием реагента и отбором проб. Нижний клапан PTFE в самой нижней точке колбы сливает продукт полностью, без застойной зоны, где иначе оставалась бы предыдущая партия.

Ex во всех объёмах: настольная работа с ЛВЖ

Взрывозащищённое исполнение предусмотрено для каждого из четырёх объёмов, а не только для укрупнённых: КАДАММ РЕА-Р1Ex, РЕА-Р2Ex, РЕА-Р3Ex, РЕА-Р5Ex. У них взрывозащищённые двигатель мешалки, частотный преобразователь, контроллер и кабельные вводы при том же стекле, рубашке и раме. Это нужно лабораториям нефтехимии, лакокрасочной и фармацевтической отраслей, где эфиры, углеводороды и спирты перерабатываются во взрывоопасной зоне даже на настольном объёме. Термостат и насос для зоны подбираются отдельно, во взрывозащищённом исполнении; маркировка взрывозащиты и сертификат — в паспорте конкретной поставки, уточняйте у менеджера. Если нужна вакуумная изоляция сосуда для длительной работы на глубоком холоде, у настольных объёмов есть трёхслойные КАДАММ РЕА-Т 1–5 л — они выпускаются только в исполнении Ex.

Как выбрать объём колбы и когда смотреть другие серии

Рабочая загрузка стеклянного реактора — не более 2/3 номинала, а при вспенивании, рефлюксе и бурном газовыделении — около половины: нужен запас под подъём уровня и место для дозируемого реагента. Отсюда практический ориентир: колба 1 л — партии до 0.6 л, 2 л — до 1.3 л, 3 л — до 2 л, 5 л — до 3.3 л. Если методику предстоит переносить на 10–50 л, отрабатывайте её на 3–5 л: соотношение высоты и диаметра, якорная мешалка и рубашечный теплообмен у укрупнённого ряда те же, и режим масштабируется предсказуемо. Рубашечный реактор нужен, когда требуется охлаждение, точное удержание температуры при экзотермии или диапазон выше +180 °C. Если процесс только греется, а внешний термостат ставить некуда, дешевле по обвязке однослойный КАДАММ РЕА-О 1–5 л с встроенной баней до +180 °C. Трёхслойный КАДАММ РЕА-Т берут для работы при −80…0 °C без конденсата и обмерзания стекла и без ожогов при +200 °C. Нержавеющий КАДАММ РЕА-Н 2–30 л нужен для фтористоводородной кислоты, горячих концентрированных щелочей и избыточного давления до 0.3 МПа, а компактный КАДАММ РЕА-РН с сенсорной панелью — там, где важны обороты до 1500 об/мин и индикация момента.

Стеклянные реакторы КАДАММ РЕА-Р 1–5 л поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С реактором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Сосуд и рубашка выполнены из боросиликатного стекла GG3.3 с коэффициентом расширения 3.3, все контактирующие со средой узлы — стекло и PTFE; конструкция рассчитана на атмосферное давление и вакуум до −0.098 МПа, избыточное давление в колбе не допускается. Стандартные исполнения не являются взрывозащищёнными и устанавливаются в обычной лаборатории в вытяжном шкафу; для взрывоопасных зон предназначены КАДАММ РЕА-Р1Ex, РЕА-Р2Ex, РЕА-Р3Ex и РЕА-Р5Ex, оборудование которых должно отвечать требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» — маркировка взрывозащиты и подтверждающие документы приводятся в паспорте конкретной поставки.

• Электробезопасность — питание 220 В, 50 Гц; привод 40 или 90 Вт подключается к розетке с заземлением; термостат — на отдельную линию по его паспорту.
• Термическая безопасность — теплоноситель до +250 °C в стеклянной рубашке: работа в вытяжном шкафу, защита рук и глаз, шланги и штуцеры рубашки рассчитаны на температуру теплоносителя.
• Вакуумная безопасность — стекло 3.3 и уплотнения PTFE рассчитаны на полный вакуум; напуск атмосферы — через штатную горловину сброса давления, а не отсоединением шланга.
• Взрывозащита — Ex-исполнения: взрывозащищённые двигатель, частотный преобразователь, контроллер и кабельные вводы; термостат и насос для зоны — в соответствующем исполнении, уточняйте у менеджера.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Класс защиты корпуса привода, допустимый перепад температур между рубашкой и средой и полная маркировка взрывозащиты Ex-исполнений — в паспорте конкретной поставки; уточняйте у менеджера.

Реакторы РЕА-Р 1–5 л поставляются в сборе и вводятся в работу силами лаборатории за один день: из внешней обвязки подключаются термостат по рубашке и, для вакуумных операций, насос с контроллером. Порядок первого запуска, который мы рекомендуем для любого из восьми артикулов:

Обслуживание в процессе эксплуатации

• Уплотнения PTFE — осмотр уплотнения вала и крышки при каждой разборке; замена при дрейфе давления под вакуумом, смазка не применяется.
• Рубашка и шланги — контроль уровня теплоносителя в термостате и состояния шлангов; при смене теплоносителя (масло ↔ водный) — промывка рубашки.
• Колба и клапан слива — мойка обычными лабораторными средствами; сколы на горловинах и клапане PTFE — повод для замены детали.
• Мешалка и привод — проверка соосности вала и отсутствия биения; вентиляционные решётки привода — чистые.
• Насос и контроллер — проверка мембраны и клапанов по руководству насоса; после кислых паров — продувка воздухом.
