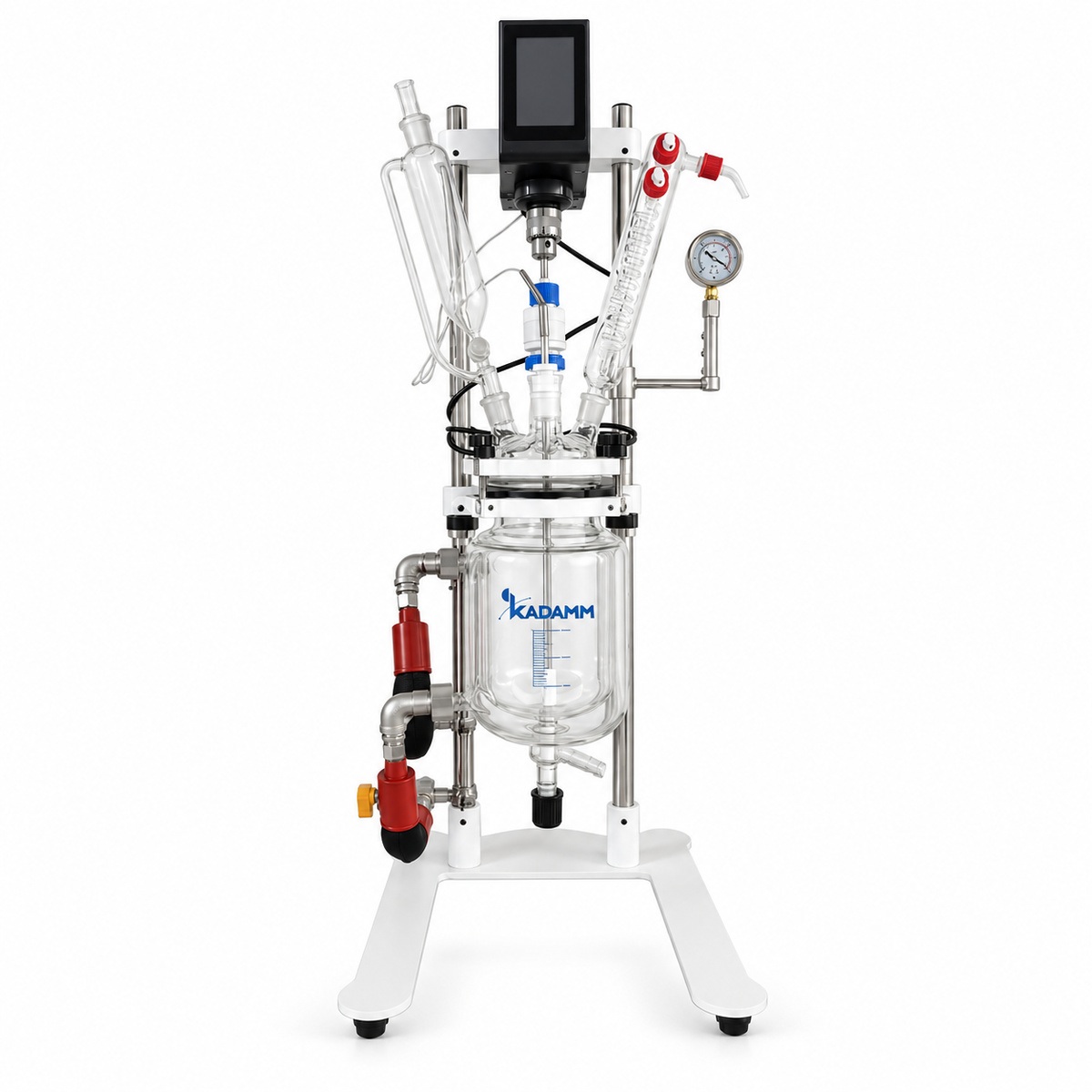

КАДАММ РЕА-РН — Стеклянные реакторы настольные с рубашкой и сенсорной панелью 1–5 л

КАДАММ РЕА-РН — три настольных рубашечных стеклянных реактора на 1, 3 и 5 л (артикулы КАДАММ РЕА-Р1Н, РЕА-Р3Н и РЕА-Р5Н) с цветной сенсорной панелью, на которой одновременно видны скорость вращения, время, крутящий момент и температура, а таймер задаётся до 99 ч 59 мин. Привод 60 Вт с электронным бесступенчатым регулированием 50–1500 об/мин — почти вдвое быстрее привода рубашечных РЕА-Р 1–5 л — рассчитан на маловязкие среды, эмульгирование и интенсивный массообмен. Все три типоразмера стоят на одном основании из алюминиевого сплава и нержавеющей стали размером 450×450×1050 мм и весят 23 кг нетто, то есть помещаются на лабораторный стол или в вытяжной шкаф и переносятся одним человеком. Контактирующие узлы — боросиликатное стекло 3.3 и PTFE; сосуд работает под вакуумом до −0.098 МПа по стрелочному вакуумметру; слив боковой, стекло + PTFE, без застойной зоны; мешалка серповидная SUS304 + PTFE на валу SUS304 в трубке PTFE с двойными подшипниками и сальниками; привод защищён предохранителем и защитой от перегрузки.

Три типоразмера на одном основании: Р1Н, Р3Н, Р5Н

КАДАММ РЕА-Р1Н, РЕА-Р3Н и РЕА-Р5Н различаются только сосудом: 1, 3 или 5 л. Основание 450×450×1050 мм, масса 23 кг, привод 60 Вт, диапазон 50–1500 об/мин, панель и вакуумметр одинаковы. Высота подъёма привода на стойке и размер сосуда изготавливаются под заказ — поэтому объём рубашки конкретного сосуда подтверждается в паспорте при заказе и нужен для точного подбора теплоносителя. От объёма зависит рекомендованный вакуумный насос: КАДАММ НС-МХ18 (18 л/мин, 7 мбар) для 1 и 3 л, НС-МХ25 (25 л/мин, 13 мбар) для 5 л, безмасляный НС-МП1 с проточной частью PTFE (1 м³/ч, 0.6 мбар) для любого из трёх при агрессивных или высококипящих парах. Термостат для всего ряда один — типоразмера 5: ЦТ-Н5, ЦТ-НЗ5, ЦТ-К5 или ЦТ-О5 по паспорту серии.

Что даёт сенсорная панель с индикацией момента и таймером

У классического реактора оператор видит обороты и температуру; у РЕА-РН на том же экране — крутящий момент. Момент на валу пропорционален вязкости среды при заданной скорости, поэтому по его кривой без отбора проб видно, как идёт полимеризация или гелеобразование, когда растворился порошок, когда закончилось осаждение или эмульсия «встала». Это и точка окончания стадии, и контроль воспроизводимости: две партии с одинаковой кривой момента — одинаковый продукт. Таймер до 99 ч 59 мин останавливает перемешивание по истечении заданного времени — длительные ночные и многосуточные процессы идут без дежурства. Защита от перегрузки отключает привод при резком росте момента — застывшая масса или заклинившая мешалка не ломают стеклянный сосуд и вал. Скорость задаётся электронно и точно подстраивается ручкой; значение выводится на цифровую индикацию.

50–1500 об/мин и серповидная мешалка: для каких сред

Верхняя граница 1500 об/мин втрое выше, чем у стандартных рубашечных реакторов на 1–5 л с приводом 0–800 об/мин. Такой запас нужен для маловязких систем, где результат определяется интенсивностью массообмена: эмульгирование в двухфазных системах, межфазный катализ, экстракция, быстрое растворение порошков и солей, суспендирование мелких частиц. Серповидная мешалка повторяет форму дна сосуда и проходит близко к стенке — она сметает пристеночный слой и улучшает теплообмен с рубашкой, что при высокой скорости и малой мощности привода 60 Вт даёт ровную температуру по объёму. Сердечник мешалки — SUS304 в оболочке PTFE, вал SUS304 в трубке PTFE: со средой контактируют только стекло и фторполимер. Двойные подшипники и сальники держат вал без биений на 1500 об/мин. Обратная сторона той же конструкции — привод 60 Вт не предназначен для паст, высоковязких полимеров и плотных суспензий: для них берут КАДАММ РЕА-Р 1–5 л с якорной мешалкой на частотном приводе.

Рубашка, термостат и вакуум

Рубашка сосуда подключается к внешнему жидкостному термостату КАДАММ ЦТ: только нагрев — ЦТ-Н5 (открытая баня до +300 °C, стабильность ±0.2 °C) или ЦТ-НЗ5 закрытого контура до +200 °C; нагрев и охлаждение — криотермостат ЦТ-К5 с нижней границей −20, −40 или −80 °C, верхней +200 °C и стабильностью ±0.1 °C; только охлаждение — криостат ЦТ-О5 (бак 5 л, до −20, −40 или −80 °C, подача 20–40 л/мин). Глубину холода выбирают с запасом не менее 10 °C к требуемой температуре в рубашке; допустимый диапазон теплоносителя для сосуда, изготовленного под заказ, указывается в его паспорте. Вакуум до −0.098 МПа контролируется стрелочным вакуумметром на приборе; насос НС-МХ18 / НС-МХ25 / НС-МП1 подключается к вакуумному порту напрямую или через контроллер КАДАММ ВА-К, если давление нужно держать автоматически. Боковой слив из стекла и PTFE опорожняет сосуд полностью, без застойной зоны между партиями. Взрывозащищённого исполнения у ряда нет.

Р1Н, Р3Н или Р5Н: как выбрать объём настольного реактора и когда смотреть другие серии

Рабочая загрузка — не более 2/3 номинала, при рефлюксе, вспенивании и эмульгировании с воздухововлечением — около половины: КАДАММ РЕА-Р1Н — партии до 0.6–0.7 л, РЕА-Р3Н — до 2 л, РЕА-Р5Н — до 3.3 л. Если нужны частотный привод 0–800 об/мин под вязкие среды и готовые Ex-артикулы — КАДАММ РЕА-Р 1–5 л; если греть достаточно баней и термостат избыточен — однослойные КАДАММ РЕА-О 1–5 л; для низких температур с вакуумной изоляцией на столе — трёхслойные КАДАММ РЕА-Т 1–5 л (только Ex); когда после реакции продукт надо отфильтровать в том же сосуде — КАДАММ РЕА-К 1–5 л. Партии больше 3 л — КАДАММ РЕА-Р 10–100 л.

Реакторы КАДАММ РЕА-РН поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Контактирующие со средой узлы — боросиликатное стекло 3.3 и PTFE; сосуд рассчитан на вакуум до −0.098 МПа, привод 60 Вт снабжён предохранителем и защитой от перегрузки. Ряд не имеет взрывозащищённого исполнения и устанавливается в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом; для ЛВЖ в опасной зоне предназначены Ex-артикулы серии КАДАММ РЕА-Р 1–5 л и трёхслойные КАДАММ РЕА-Т 1–5 л.

• Электробезопасность — питание 220 В, 50 Гц; привод 60 Вт, термостат и насос — на розетках с заземлением.
• Защита привода — предохранитель и отключение при перегрузке по моменту — стекло и вал защищены при заклинивании мешалки.
• Вакуумная безопасность — стекло 3.3 и PTFE рассчитаны на полный вакуум; контроль по стрелочному вакуумметру, напуск атмосферы — штатным путём.
• Химическая стойкость — стекло и PTFE стойки к распространённым растворителям, кислотам и солевым растворам; исключение — фтористоводородная кислота и горячие концентрированные щёлочи.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Объём рубашки, число горловин и допустимый диапазон теплоносителя для сосуда, изготовленного под заказ, — в паспорте конкретной поставки; уточняйте у менеджера.

РЕА-РН вводится в работу за несколько часов силами лаборатории: прибор настольный, из внешней обвязки подключаются термостат и, при необходимости, вакуумный насос. Порядок первого запуска одинаков для Р1Н, Р3Н и Р5Н:

Обслуживание в процессе эксплуатации

• Мешалка и вал — осмотр трубки PTFE и оболочки мешалки на износ при каждой смене сосуда; при биении на высоких оборотах — проверка подшипников по руководству.
• Сальники и уплотнения — контроль по дрейфу стрелки вакуумметра при перекрытом насосе; замена — ЗИП под заказ, смазку не применять.
• Сливной клапан — промывка после каждой партии; клапан стекло + PTFE не разбирать без необходимости.
• Стекло — мойка обычными лабораторными средствами; сколы на горловинах и штуцерах рубашки — повод для замены сосуда.
• Панель и привод — чистка экрана мягкой салфеткой; вентиляционные отверстия привода не закрывать; при срабатывании защиты — найти причину роста момента до повторного пуска.
