КАДАММ РИ-1П — вакуумный ротационный испаритель 0.05–2 л, герметичная система

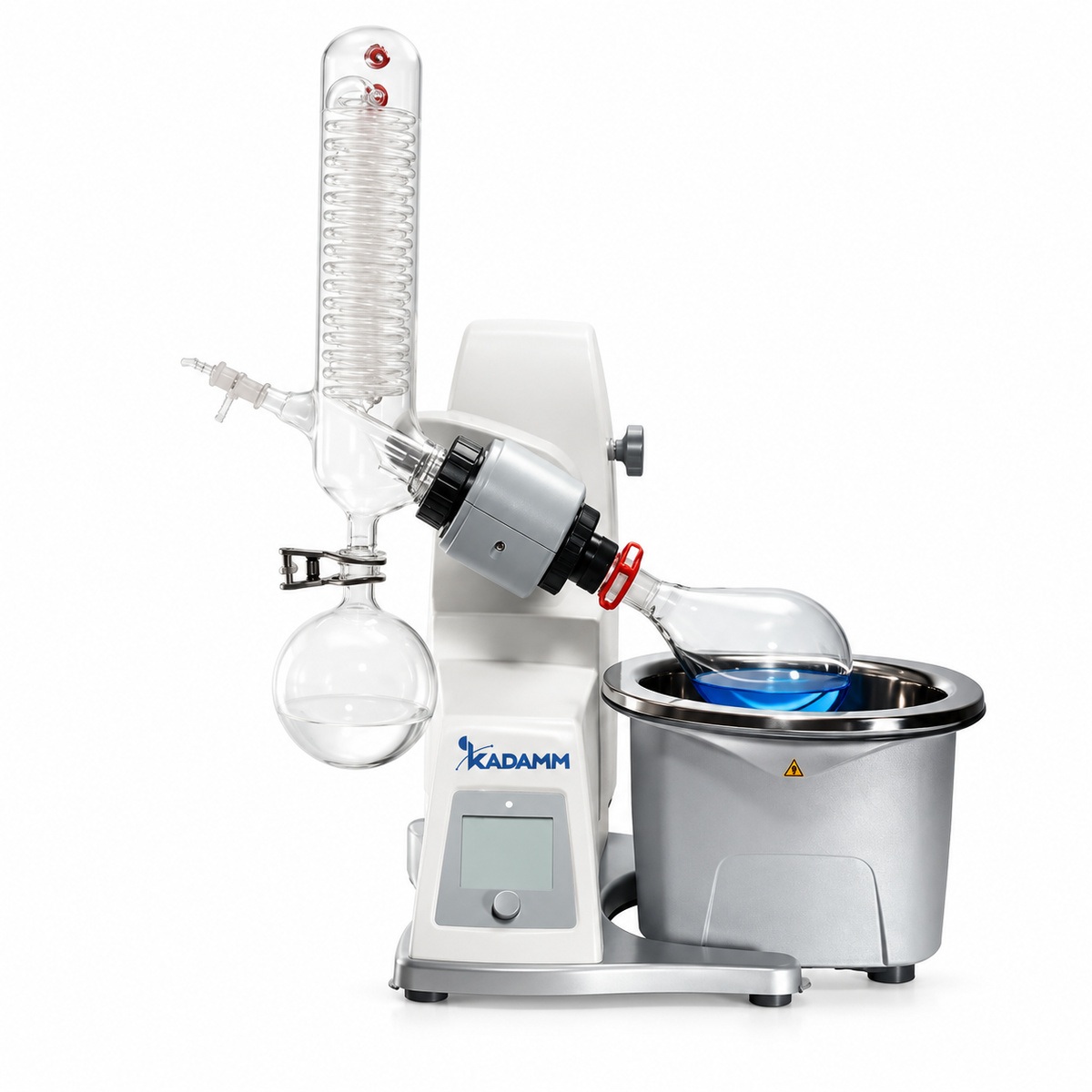

КАДАММ РИ-1П — настольный роторный испаритель с герметичной вакуумной системой и бесщёточным приводом, рассчитанный на колбы от 50 мл до 2 л (в комплекте — 1 л). Прибор построен вокруг одной задачи: держать заданное разрежение часами без подтяжки уплотнений и без участия оператора. Для этого узел вращения выполнен герметичным, привод — бесщёточным постоянного тока с реверсом (20–280 об/мин), подъём колбы — автоматическим на 150 мм, а режим записывается на USB и отрабатывается таймером 1–999 мин. Корпус со степенью защиты IP20 занимает на столе 465×457 мм при высоте 583 мм и весит 15 кг.

Герметичный узел вращения: разрежение, которое не дрейфует

У обычного испарителя вакуум ограничен не насосом, а подсосом воздуха через вращающийся узел паропровода: со временем уплотнение изнашивается, давление в системе растёт, и оператор компенсирует это подтяжкой или сменой уплотнения. В РИ-1П узел вращения герметичный, поэтому система держит разрежение до −0.098 МПа стабильно от запуска до конца процесса. Практический эффект — воспроизводимость: температура кипения растворителя определяется давлением, и если давление не «плывёт», отгонка идёт с одной и той же скоростью при одной и той же температуре бани. Для мембранного насоса это ещё и меньшая нагрузка — ему не приходится непрерывно откачивать натекающий воздух.

Бесщёточный привод 20–280 об/мин с реверсом и автоподъём 150 мм

Привод постоянного тока без щёток не имеет изнашиваемого коллектора и не искрит: ресурс определяется подшипниками, а не щётками, и обслуживание привода в регламенте отсутствует. Диапазон 20–280 об/мин закрывает и бережную отгонку вязких концентратов на малых оборотах, и интенсивное испарение из тонкой плёнки на высоких. Реверс — смена направления вращения — стряхивает плёнку продукта и сухую корку со стенок колбы при досушивании, что сокращает финальную стадию и облегчает выгрузку. Автоподъём на 150 мм поднимает колбу из бани кнопкой: при вспенивании реакция занимает секунду, а смена колбы не требует усилий и точной ручной установки высоты.

Колбы от 50 мл до 2 л на одном приводе

Испарительная колба может быть любого объёма в диапазоне 0.05–2 л — это сорокакратный разброс на одном приборе. Для аналитической лаборатории это означает, что микропробу в колбе 50–100 мл и препаративную партию в колбе 2 л упаривают на одном рабочем месте без второго испарителя. Баня объёмом 5 л с нагревателем 1300 Вт вмещает колбу 2 л с запасом по уровню теплоносителя; на воде она работает с точностью ±1 °C, на термомасле — до +180 °C с точностью ±3 °C, что позволяет отгонять и высококипящие растворители. Конденсатор с поверхностью 1700 см² (0.17 м²) рассчитан на скорость испарения колбы 1–2 л; охлаждается внешним криостатом или проточной водой через штуцеры.

USB, таймер и LCD: записанный режим вместо памяти оператора

Скорость вращения, температура бани и время выводятся на LCD и сохраняются через USB. Таймер 1–999 мин останавливает процесс по истечении заданного времени — это защита продукта от перегрева при отвлечении оператора и способ формализовать методику: «60 об/мин, +45 °C, 40 мин» записывается один раз и воспроизводится на каждой пробе. Для лабораторий, работающих по GLP или в системе менеджмента качества, протокол режима по USB упрощает оформление записей и передачу методики между сменами.

Что нужно подключить

Карточка описывает один артикул — КАДАММ РИ-1П. К нему подключаются три внешних узла: вакуумный насос (мембранный химстойкий КАДАММ НС-МХ25 или водокольцевой КАДАММ НС-В15), контроллер вакуума КАДАММ ВА-К или ВА-К1 — встроенного контроллера у РИ-1П нет — и охлаждение конденсатора (криостат КАДАММ ЦТ-О5 либо проточная вода). Готовые комплекты собраны в блоке «Что докупить к испарителю». Если внешняя обвязка нежелательна, посмотрите КАДАММ РИ-1К со встроенным холодом и вакуум-контроллером; сенсорную автоматику со встроенным вакуум-контролем и масляной баней до +210 °C дают КАДАММ РИ-Т; для взрывоопасных зон предназначен КАДАММ РИ-1Ex.

Роторный испаритель КАДАММ РИ-1П поставляется как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. Степень защиты корпуса — IP20: прибор предназначен для сухих помещений без прямого попадания воды на корпус. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Вакуумный тракт рассчитан на разрежение до −0.098 МПа: колбы и конденсатор — боросиликатное стекло 3.3 (GG-17), уплотнения — PTFE, стойкие к распространённым органическим растворителям, кислотам и солевым растворам. Бесщёточный привод не искрит, но прибор не является взрывозащищённым и не предназначен для взрывоопасных зон — для них выпускается КАДАММ РИ-1Ex. РИ-1П устанавливается в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом.

• Электробезопасность — питание 220 В, 50 Гц; нагреватель бани 1300 Вт — розетка с заземлением на линии с автоматом 16 А.
• Термическая защита — баня с ограничением температуры и контролем нагрева; при работе на термомасле до +180 °C — крышка бани и защита от брызг.
• Вакуумная безопасность — герметичный узел вращения, стекло 3.3 и уплотнения PTFE рассчитаны на полный вакуум; напуск атмосферы — штатным краном.
• Химическая стойкость — все смачиваемые части — стекло и PTFE; исключение — фтористоводородная кислота и горячие концентрированные щёлочи.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Полная маркировка, класс электробезопасности и допустимые режимы для колбы 2 л — в паспорте конкретной поставки; уточняйте у менеджера.

РИ-1П вводится в работу силами лаборатории за несколько часов: прибор поставляется в сборе, из внешней обвязки подключаются насос, контроллер вакуума и охлаждение конденсатора. Ниже — рекомендуемый порядок первого запуска.

Обслуживание в процессе эксплуатации

• Узел вращения — герметичный узел не требует подтяжки; при появлении дрейфа давления — проверка уплотнений PTFE и шлифов, замена по руководству.
• Привод — бесщёточный двигатель без регламентного обслуживания; следить за чистотой вентиляционных отверстий корпуса IP20.
• Баня — смена воды при налёте, для масла — контроль уровня и замена по регламенту; чистка без абразивов, крышка при хранении.
• Стекло — мойка колб и конденсатора обычными лабораторными средствами; сколы на шлифах — повод для замены колбы.
• Насос и контроллер — проверка мембраны и клапанов по руководству насоса; продувка воздухом после кислых паров; калибровка датчика контроллера по руководству.
