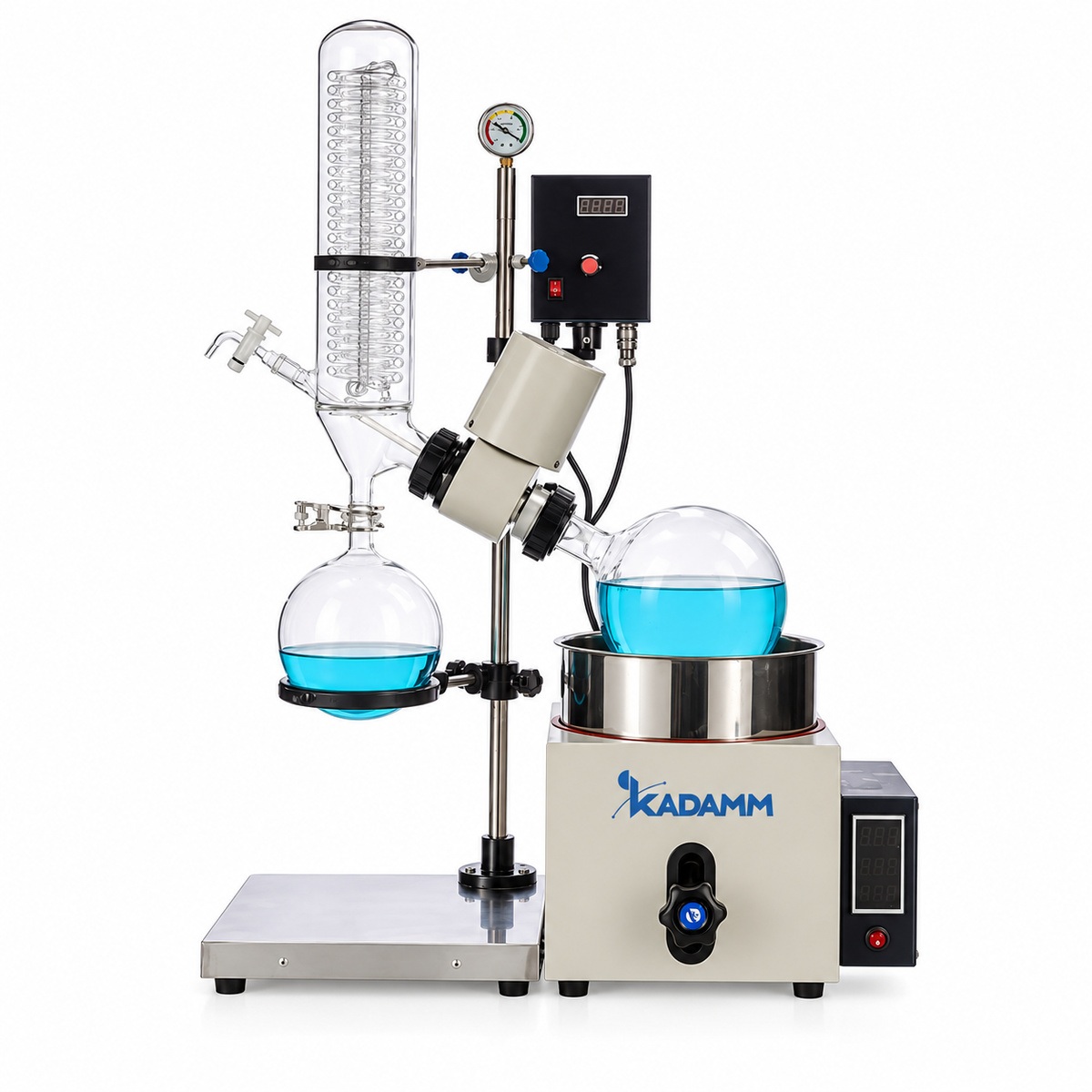

КАДАММ РИ-3 — ротационный испаритель лабораторный 3–6 л, баня до +180 °C

КАДАММ РИ-3 — ряд роторных испарителей на испарительные колбы 3, 5 и 6 л: восемь исполнений, которые закрывают промежуток между настольными приборами на 1 л и напольными машинами от 10 л. Общее у всех восьми — фланцевый порт колбы Ø50 вместо конического шлифа, вертикальный змеевиковый конденсатор (0.26 м² у семи исполнений, около 0.5 м² у РИ-6), уплотнения PTFE с остаточным давлением до −0.098 МПа и баня с нагревателем от 1200 до 3000 Вт. Всё остальное — механика подъёма, диапазон оборотов, предел температуры бани, тип индикации и взрывозащита — в ряду различается, и именно по этим признакам выбирается конкретный артикул. На столе или в вытяжном шкафу исполнения занимают по ширине 690–790 мм при высоте от 810 до 1090 мм; РИ-6 — около 900×800×1200 мм.

Состав ряда: две ветви механики и три объёма колбы

Ветвь подъёма бани — КАДАММ РИ-3В и РИ-5В: колба с приводом неподвижна, к ней на 200 мм поднимается баня объёмом 8.8 л (у РИ-5В — 10.4 л) с нагревателем 2000 Вт и пределом +180 °C, то есть с расчётом на масло и высококипящие растворители. Привод 0–120 об/мин, конденсатор Ø100×530 мм площадью 0.26 м², приёмная колба 2 л у 3-литрового и 3 л у 5-литрового исполнения; у РИ-5В приёмная колба снабжена боковым сливом. Масса 23 и 24.5 кг. Та же платформа со взрывозащищённым мотором 40 Вт — КАДАММ РИ-3Ex и РИ-5Ex (33 и 34 кг, 790×360×1090 мм). Ветвь электроподъёма колбы — КАДАММ РИ-3Ц и РИ-3Д: колба поднимается из бани кнопкой на 120 мм, привод 0–200 об/мин, водяная баня 7.9 л с нагревателем 1200 Вт до +99 °C; разница между ними только в индикации — два цифровых индикатора скорости и температуры у РИ-3Ц против LCD у РИ-3Д (масса 23.5 и 21.5 кг). КАДАММ РИ-5Э переносит ту же схему на колбу 5 л: ход подъёма 90 мм, баня 9.5 л и 1500 Вт до +99 °C, приёмная колба 3 л, масса 30 кг. Замыкает ряд КАДАММ РИ-6: колба 6 л, частотный привод до 120 об/мин, электроподъём бани на 150 мм, баня 6 л из SUS304 с нагревателем 3000 Вт под воду до +99 °C или масло до +180 °C, LCD и двухслойный змеевиковый конденсатор около 0.5 м² — по компоновке это уже уменьшенная напольная машина массой 70 кг брутто.

Фланец Ø50: почему у колб от 3 л нет шлифа

У настольных испарителей на 1 л испарительная колба садится на конический шлиф 24#. Для колбы 3–6 л, в которой при загрузке находится 1.5–3 кг жидкости, конус перестаёт быть удобным: под массой колбы и от нагрева он заклинивает, смазка шлифа смывается растворителем в продукт, а снятие колбы после отгонки превращается в борьбу с прикипевшим соединением. Поэтому во всём ряду РИ-3 колба крепится к паропроводу фланцем Ø50 — плоским соединением с уплотнением PTFE. Оно собирается и разбирается одним движением, не требует смазки, держит вакуум до −0.098 МПа и не изнашивает стекло при многократной смене колб за смену. Запасные испарительные колбы под фланец Ø50 и приёмные колбы 2 и 3 л — под заказ.

Конденсатор 0.26 м² и двухслойный змеевик 0.5 м²

Площадь конденсатора определяет, сколько пара прибор способен превратить в жидкость за единицу времени при заданной температуре хладагента. У испарителей на 1 л змеевик имеет 0.15–0.17 м²; у семи исполнений РИ-3 — вертикальный змеевик Ø100×530 мм на 0.26 м², то есть в полтора раза больше. Этот запас и позволяет вести отгонку из колбы 3–5 л на рабочей температуре бани и полных оборотах, не снижая скорость ради того, чтобы пары не проскакивали в насос. Двухслойный змеевик РИ-6 (около 0.5 м²) рассчитан на баню 3000 Вт и колбу 6 л: поток пара с такой колбы при водяной бане +99 °C конденсатор 0.26 м² принял бы уже не полностью. К конденсатору подключается криостат КАДАММ ЦТ-О5 или проточная вода: для воды, спиртов и этилацетата при бане до +60 °C достаточно воды +10…+15 °C, для дихлорметана, эфира, ацетона и дорогих растворителей нужен криостат с уставкой −10…−20 °C — иначе часть паров уйдёт в насос и вытяжку.

Ex-пары: те же 3 и 5 л для ЛВЖ

КАДАММ РИ-3Ex и РИ-5Ex повторяют РИ-3В и РИ-5В по стеклу, конденсатору 0.26 м², бане 8.8 и 10.4 л на 2000 Вт до +180 °C и подъёму бани 200 мм, но привод вращения у них — взрывозащищённый мотор 40 Вт, а корпус выше и тяжелее: 790×360×1090 мм, 33 и 34 кг. Подъём бани здесь не случайность: в опасной зоне лучше обходиться минимумом электрических приводов, и электроподъём колбы для Ex-исполнений не предусмотрен. Обвязка для зоны — насос и криостат — подбирается в соответствующем исполнении; водокольцевой насос можно вынести за пределы зоны. Маркировка взрывозащиты и сертификат — в паспорте конкретной поставки, уточняйте у менеджера. Взрывозащищённый испаритель на 1 л — КАДАММ РИ-1Ex, на 10–50 л — Ex-исполнения ряда КАДАММ РИ-10.

Как выбрать исполнение внутри ряда и когда смотреть ряд 2

Первый критерий — объём одной загрузки. Рабочая загрузка испарительной колбы — не более половины номинала (при вспенивающихся растворах — около трети), поэтому колба 3 л рассчитана на партии до 1.5 л, 5 л — до 2.5 л, 6 л — до 3 л. Второй — растворитель: если нужны температуры бани выше +99 °C (масло до +180 °C для ДМФА, ксилола, высококипящих экстрактов), выбирайте ветвь подъёма бани РИ-3В/5В или РИ-6; для воды, спиртов, ацетона, дихлорметана и этилацетата хватает водяной бани исполнений с электроподъёмом колбы РИ-3Ц/3Д/5Э, у которых выше обороты (до 200 об/мин) и удобнее смена колб. Третий — зона: ЛВЖ во взрывоопасной зоне — только РИ-3Ex/5Ex. Если нужны стрелочный вакуумметр на приборе, бани с антипригарным PTFE-алюминиевым покрытием или из SUS304, скорость до 310 об/мин с вакуумом системы 2 мбар и маслом до +210 °C либо колба 2 л — это ряд 2, карточка КАДАММ РИ ряд 2 (2–5 л). Партии до 0.5 л — настольные КАДАММ РИ-1 с электроподъёмом, от 5 л за загрузку — напольные КАДАММ РИ-10.

Роторные испарители КАДАММ РИ-3 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Вакуумный тракт рассчитан на остаточное давление до −0.098 МПа: колбы и конденсатор — боросиликатное стекло 3.3 (GG-17), уплотнения и фланцевое соединение Ø50 — PTFE. Шесть исполнений ряда не являются взрывозащищёнными и устанавливаются в обычной лаборатории в вытяжном шкафу или под вытяжным зонтом; для взрывоопасных зон предназначены КАДАММ РИ-3Ex и РИ-5Ex с Ex-мотором 40 Вт — маркировка взрывозащиты и сертификат приводятся в паспорте конкретной поставки.

• Электробезопасность — питание 220 В, 50 Гц; нагреватели 1200–2000 Вт подключаются к розетке с заземлением, РИ-6 с баней 3000 Вт — к отдельной линии с автоматом 16 А.
• Термическая защита — баня с уставкой и индикацией температуры; при работе с маслом до +180 °C — крышка бани, защита от брызг и контроль уровня теплоносителя.
• Вакуумная безопасность — стекло 3.3 и уплотнения PTFE рассчитаны на полный вакуум; напуск атмосферы — только штатным краном, не отсоединением шланга.
• Взрывозащита — РИ-3Ex и РИ-5Ex: взрывозащищённый привод вращения, подъём бани без электропривода; обвязка для зоны — в соответствующем исполнении, уточняйте у менеджера.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Класс защиты корпуса, точность термостатирования масляной бани и полная маркировка взрывозащиты Ex-исполнений — в паспорте конкретной поставки; уточняйте у менеджера.

Испарители РИ-3 поставляются в сборе и вводятся в работу силами лаборатории за один день: из внешней обвязки подключаются вакуумный насос, контроллер давления и криостат (или проточная вода). Порядок действий, который мы рекомендуем при первом запуске любого исполнения ряда:

Обслуживание в процессе эксплуатации

• Фланец Ø50 — уплотнение PTFE осматривать при каждой смене колбы; при появлении дрейфа давления — заменить, смазку не применять.
• Конденсатор — промывать после смены растворителя; при работе на криостате ниже 0 °C с водными растворами — периодически оттаивать змеевик.
• Баня — воду менять при появлении налёта, масло — по регламенту руководства с контролем уровня; чистить без абразивов, у РИ-6 — SUS304.
• Привод и подъём — проверять ход электроподъёма без заеданий; штурвал подъёма бани у В/Ex — без люфта; Ex-мотор — только сервис.
• Насос — проверять мембрану и клапаны по руководству насоса; после кислых паров — продувка воздухом, у водокольцевого — смена воды.
