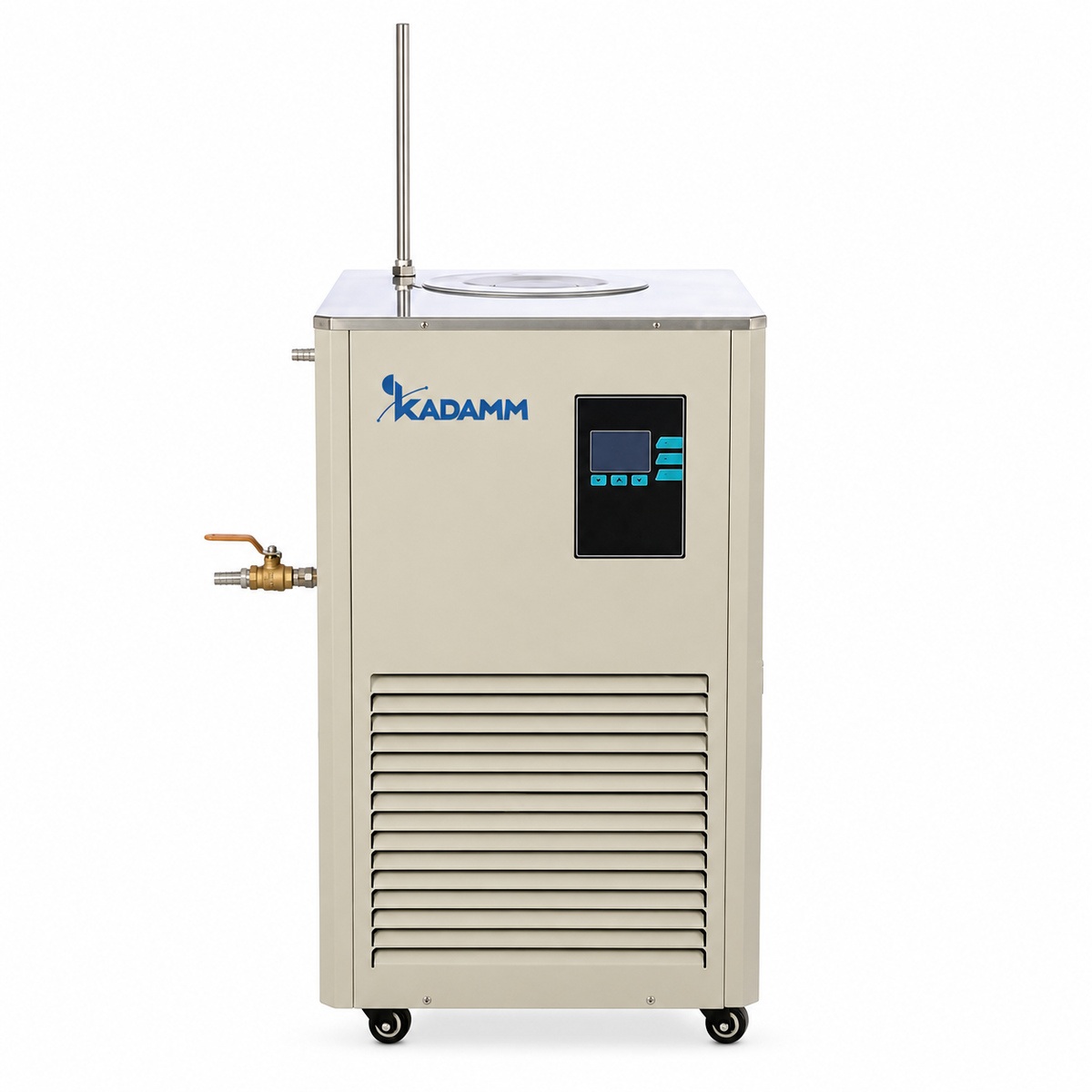

КАДАММ ЦТ-О10 — криостат жидкостный 10 л, до −120 °C

КАДАММ ЦТ-О10 — криостаты с открытой баней на 10 л для роторных испарителей с колбой 10 л и стеклянных реакторов 10 л, а также для рабочих мест, где один источник холода обслуживает несколько потребителей одновременно. Прибор только охлаждает — нагревателя нет — и прокачивает теплоноситель насосом 20 л/мин при напоре 4–6 м и давлении в контуре до 0.4 МПа; температуру держит микропроцессорный PID-регулятор с индикацией 0.1 °C. Восемь исполнений от −10 до −120 °C собраны в одной карточке: КАДАММ ЦТ-О10-10, ЦТ-О10-20, ЦТ-О10-25, ЦТ-О10-30, ЦТ-О10-40, ЦТ-О10-60, ЦТ-О10-80 и ЦТ-О10-120. Бак 10 л — первая ступень после настольных 5 л, и переход к ней диктует не колба, а тепловая нагрузка: объём конденсатора испарителя 10 л и рубашка реактора 10 л заметно больше, чем у настольных приборов, и запас теплоносителя в баке должен расти вместе с ними.

Ряд 10 л: те же восемь глубин, вдвое больший запас теплоносителя

Все восемь исполнений имеют один бак 10 л, один насос 20 л/мин с напором 4–6 м и один предел давления 0.4 МПа; отличается только холодильная машина и нижний предел температуры. Исполнения −10…−40 °C выполнены на одноступенчатом компрессоре с воздушным охлаждением и питаются от 220 В; −60 и −80 °C — двухступенчатый каскад с питанием 220 или 380 В по паспорту исполнения; −120 °C — каскад глубокого холода на 380 В. Холодопроизводительность и хладагент каждого исполнения указываются в паспорте при заказе — в карточке они не приводятся, чтобы не вводить в заблуждение: у глубоких исполнений холод при +20 °C и у нижнего предела отличается в разы. Практическое следствие для выбора: бак 10 л с исполнением −20 °C и бак 5 л с тем же пределом дают одинаковую температуру, но у 10 л больше тепловой буфер, поэтому его берут под колбу 10 л, рубашку 8 л и под длительные непрерывные отгонки.

Колба 10 л: тепловая нагрузка растёт быстрее, чем объём

У испарителя КАДАММ РИ-10 основного ряда с колбой 10 л поверхность конденсатора и скорость отгонки в несколько раз выше, чем у настольных приборов на 1–2 л: за час через конденсатор проходит несколько литров паров, и каждый литр отдаёт теплоту конденсации в теплоноситель. Бак 5 л при такой нагрузке «проседает» по температуре в момент вскипания, бак 10 л — держит. По листу подбора КАДАММ колба 10 л закреплена за ЦТ-О10, а испарители 3–5 л серии КАДАММ РИ-3/5 штатно работают с баком 5 л; ЦТ-О10 ставят к ним тогда, когда отгонка идёт непрерывно всю смену или один криостат обслуживает два испарителя параллельно. Правило выбора глубины прежнее: температура теплоносителя ниже точки кипения растворителя при рабочем давлении не менее чем на 10 °C. Вода, спирты и ацетон — −10 и −20 °C; этилацетат, ацетонитрил, гексан, толуол — −25 и −30 °C; дихлорметан, эфир, пентан — −40 °C. Теплоноситель: вода с гликолем до −20…−30 °C, ниже — этанол или низкотемпературное силиконовое масло.

Рубашка реактора 10 л объёмом 8 л

У стеклянного реактора КАДАММ РЕА-Р10 рубашка вмещает 8 л — это на порядок больше, чем 0.4–0.8 л у настольных реакторов, и объём контура становится сопоставим с баком. Бак 10 л покрывает рубашку 8 л и шланги, но именно здесь важно заполнять контур при работающем насосе и следить за уровнем в открытой бане. Отношение поверхности рубашки к объёму среды у 10 л ниже, чем у 1–5 л, поэтому охлаждение партии до уставки занимает больше времени, а глубину берут с запасом 10–20 °C: реакция при −20 °C в среде — ЦТ-О10-40, при −50 °C — ЦТ-О10-80. Если после охлаждения партию нужно греть, криостат не подходит — на этот случай есть криотермостаты КАДАММ ЦТ-К 5–10 л с нагревом до +200 °C, рассчитанные на реакторы 2–10 л.

Один криостат на два потребителя и охлаждение погружением

Открытая баня 10 л позволяет вести два процесса сразу: внешний контур питает конденсатор или рубашку, а в баню опускают приёмную колбу, ловушку перед вакуумным насосом или сосуд с образцами. Практикуется и параллельное подключение двух настольных испарителей к одному криостату 10 л через тройники — при условии, что суммарная тепловая нагрузка укладывается в холодопроизводительность исполнения, а длина шлангов не съедает напор 4–6 м. Штатная крышка бани уменьшает испарение теплоносителя и обмерзание. Если предел −10…−40 °C нужен для колб 5–10 л, но важны датчик PT100 и известные бренды компрессоров, посмотрите ряд 2 — КАДАММ ЦТ-О ряда 2 на 10–20 л; для колб и реакторов до 5 л — КАДАММ ЦТ-О5; для реакторов 10–20 л с рубашкой 8 л и колбы 20 л — КАДАММ ЦТ-О20.

Криостаты КАДАММ ЦТ-О10 поставляются как лабораторное электрооборудование: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. В комплекте — паспорт, руководство по эксплуатации на русском языке и декларация соответствия.

Холодильная машина — герметичный компрессорный агрегат с воздушным охлаждением и защитами по давлению, перегреву и току; контур теплоносителя рассчитан на давление до 0.4 МПа. Прибор не является взрывозащищённым: при работе с этанолом в открытой бане обязательны штатная крышка и вытяжка над прибором. Взрывозащищённое исполнение в основном ряду предусмотрено только для бака 20 л и уточняется у менеджера; для бака 10 л Ex-исполнения нет.

• Электробезопасность — исполнения −10…−40 °C — 220 В, 50 Гц; −60 и −80 °C — 220 или 380 В по паспорту; −120 °C — 380 В; линия и автомат — по паспорту исполнения.
• Защиты холодильной машины — по давлению хладагента, перегреву и току компрессора; сигнализация при выходе за пределы.
• Гидравлическая безопасность — давление в контуре до 0.4 МПа; шланги и хомуты по давлению и температуре; тройники при параллельном подключении — с запасом по давлению.
• Теплоноситель — вода с гликолем до −20…−30 °C, этанол или низкотемпературное силиконовое масло ниже; объём заливки — бак плюс рубашка 8 л или конденсатор плюс шланги.
• Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; сертификаты и протоколы — по запросу.

Стабильность температуры, мощность насоса, масса, габариты, холодопроизводительность и хладагент каждого исполнения — в паспорте конкретного исполнения; уточняйте у менеджера до заказа.

Криостат 10 л поставляется в сборе; из внешней обвязки нужны два шланга к конденсатору или рубашке, теплоноситель и, при параллельном подключении, тройники. Порядок первого запуска для всех восьми исполнений:

Обслуживание в процессе эксплуатации

• Теплоноситель — контроль уровня в открытой бане при каждом запуске — при рубашке 8 л уход жидкости в контур заметен; замена по регламенту руководства.
• Конденсатор воздушного охлаждения — чистка решётки и рёбер от пыли; забитый конденсатор снижает глубину холода и перегружает компрессор.
• Открытая баня и крышка — иней при глубоком холоде удалять после оттаивания; крышка закрыта при работе с этанолом.
• Шланги, тройники, хомуты — осмотр на трещины и течь на холоде; замена при потере эластичности.
• Компрессор — герметичный, дозаправки не требует; при снижении глубины холода — сервис КАДАММ.
