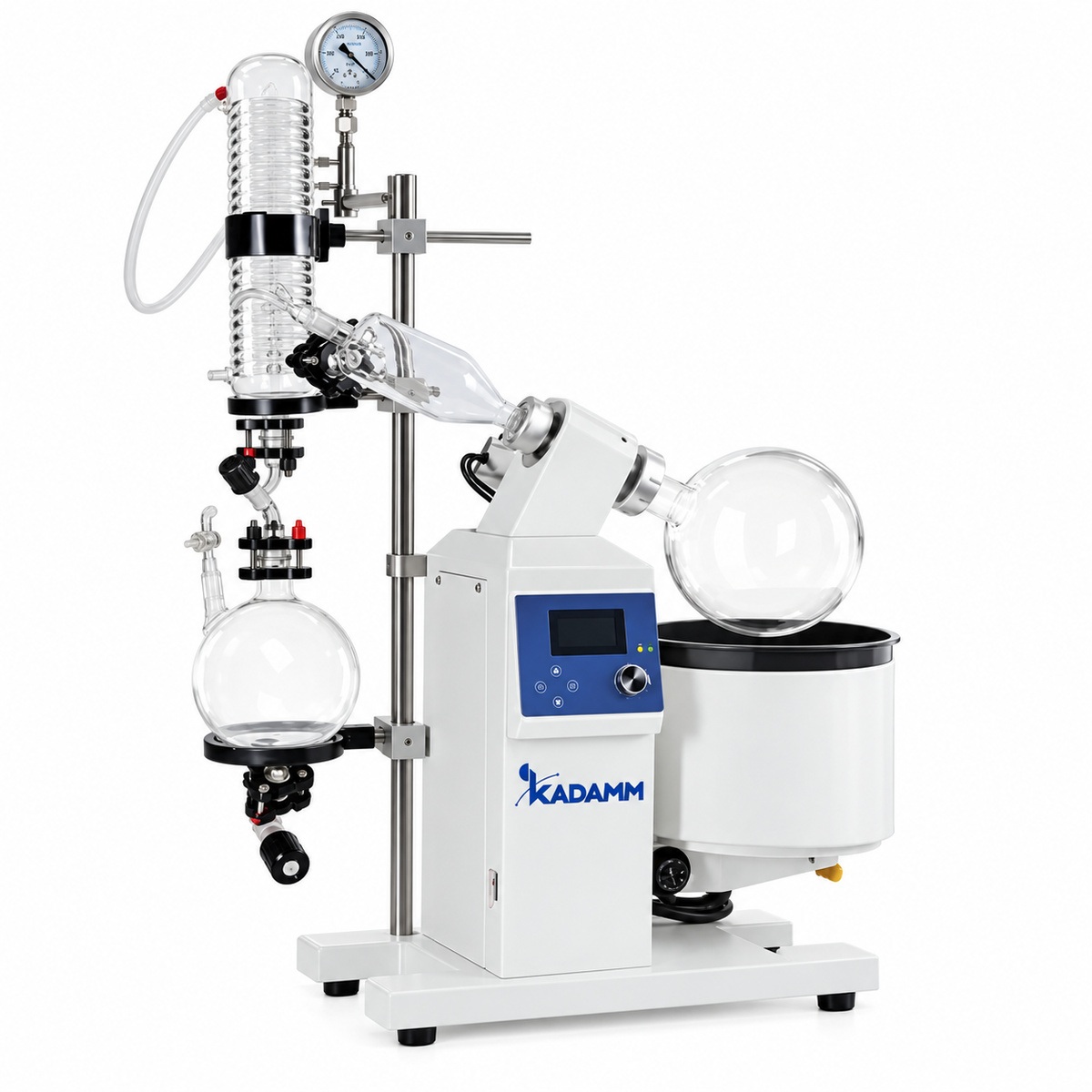

Роторные испарители 5–20 л с автоподъёмом — напольные, электроподъём колбы, клапаны стекло + PTFE: отгонка растворителей под вакуумом, концентрирование, регенерация. 9 исполнений; Ex — 2.
Артикулы серии
Артикул = серия РИ + типоразмер/исполнение (Ex — взрывозащищённое, .2 — ряд 2). Скопируйте артикул и отправьте с запросом на info@kadamm.com — или соберите заявку в конфигураторе.
О серии
КАДАММ РИ-А 5–20 л — роторные испарители на колбы 5, 10 и 20 л, у которых в баню опускается колба, а не поднимается баня: подъём выполняет электропривод, ход — от 130 до 200 мм в зависимости от исполнения. Ряд 1 собран на фланцах Ø80 и Ø95, фланцевых клапанах стекло + PTFE вместо шлифовых кранов и тройном конденсаторе площадью 0.5–0.94 м²; бани 12–41 л с нагревателями 2–5 кВт работают на воде или на масле до +180 °C, вращение 0–120 об/мин, остаточное давление системы — до −0.098 МПа. Девять исполнений: три стандартных ряда 1, четыре ряда 2 на те же объёмы колбы и два взрывозащищённых.
Электроподъём колбы: редукторный мотор вместо штурвала
У штурвальных испарителей 10–50 л (ряд КАДАММ РИ-10) в рабочее положение выводится баня: оператор поднимает 20–40 л горячего теплоносителя вручную. В РИ-А баня неподвижна, а перемещается колба с приводом: мотор 40 Вт через редуктор 1/12.5 ведёт узел плавно, без рывков, и останавливается по отпусканию кнопки. Ход 190 мм у РИ-А10 и 150 мм у РИ-А20 полностью выводит колбу из теплоносителя. Первое практическое следствие — реакция на вспенивание: одно нажатие вместо нескольких оборотов штурвала, пока пена идёт в паропровод. Второе — смена колбы: 20-литровая колба на фланце Ø95 снимается с поднятого привода на удобной высоте, а баня с теплоносителем остаётся на месте и не расплёскивается. Третье — воспроизводимая глубина погружения: колба каждый раз опускается в одно и то же положение, и теплообмен с баней от партии к партии одинаков.
Состав ряда: девять исполнений на 5, 10 и 20 л
Ряд 1. КАДАММ РИ-А5 — колба 5 л на фланце Ø80, приёмная колба 3 л, конденсатор Ø120×600 мм площадью 0.5 м², баня 12 л с нагревателем 2 кВт, ход подъёма 140 мм; габариты 980×480×1260 мм, масса 46 кг. КАДАММ РИ-А10 — колба 10 л, приёмная колба 5 л, конденсатор Ø120×620 + Ø135×475 мм площадью 0.51 м², баня 21 л с нагревателем 3 кВт; габариты 1130×470×1940 мм, масса 64 кг. КАДАММ РИ-А20 — колба 20 л, приёмная 10 л, конденсатор Ø100×700 + Ø160×530 мм площадью 0.94 м², баня 41 л с нагревателем 5 кВт; 1210×610×2170 мм, 78 кг. КАДАММ РИ-А10Ex и КАДАММ РИ-А20Ex повторяют стандартные исполнения по стеклу, бане и конденсатору, но получают взрывозащищённый двигатель 120 Вт и взрывозащищённый частотный преобразователь; масса взрывозащищённых исполнений — по паспорту. КАДАММ РИ-А20.2 — ряд 2 на 20 л с другой платформой: двухсекционный тройной змеевик 1.2 м², приёмная колба 10 л со сливом, диапазон 10–150 об/мин, автоподъём 180 мм, PID-регулятор бани с точностью ±1 °C по воде и ±3 °C по маслу, предельный вакуум системы менее 2.6 гПа, производительность до 4 л/ч по воде, LCD и защиты от перегрузки двигателя, сухого хода и перегрева бани, УЗО в цепи питания; баня Ø450×240 мм, корпус ниже — 1130×600×1200 мм, транспортная масса 180 кг.
Ряд 2: другой прибор на тот же объём колбы
КАДАММ РИ-А5.2, РИ-А10.2 и РИ-А20.3 — исполнения второго ряда на 5, 10 и 20 л. Это не вариант тех же машин с другим дисплеем, а другая конструкция на тот же объём испарительной колбы, и таблица ТТХ это показывает построчно. Вращение 20–180 об/мин у пятёрки и 20–130 об/мин у остальных, причём с реверсом: направление меняется без остановки процесса, что помогает отмыть стенки колбы от плёнки упаренного продукта. Ход автоподъёма 130 мм у РИ-А5.2, 200 мм у РИ-А10.2 и 180 мм у РИ-А20.3. Бани 13, 28 и 40 л с покрытием PTFE и нагревателями 2, 3 и 4 кВт, вода до +99 °C, масло до +180 °C по заказу, точность уставки ±1 °C. Привод бесщёточный, есть таймер 0–999 мин, LCD, класс защиты IP20 и четыре защиты: перегрузка двигателя, утечка на землю, сухой ход и перегрев. Паспортная отгонка по 75-процентному спирту — до 2 л/ч у РИ-А5.2, до 3.8 л/ч у РИ-А10.2 и до 5 л/ч у РИ-А20.3, предельный вакуум системы 9 гПа.
Главное практическое отличие ряда 2 — масса и компоновка. РИ-А5.2 весит 75 кг при габаритах 600×290×720 мм, РИ-А10.2 — 136 кг при 790×480×1130 мм, РИ-А20.3 — 200 кг при 900×490×1320 мм. Для сравнения, ряд 1 на тех же объёмах весит 46, 64 и 78 кг при высоте от 1.26 до 2.17 м. То есть ряд 2 ниже и компактнее по площади, но заметно тяжелее: это машины на массивной станине, которые ставят один раз и не переставляют. Площадь конденсатора и объём приёмной колбы у ряда 2 источником не указаны — уточняйте у менеджера до заказа, если эти параметры входят в вашу спецификацию.
Клапаны стекло + PTFE и тройной конденсатор
На всех исполнениях запорные узлы стеклянной части выполнены фланцевыми клапанами стекло + PTFE на портах Ø35. У шлифового крана два врождённых недостатка: он требует смазки, которая растворяется и попадает в продукт, и заклинивает после работы с кристаллизующимися растворами. Клапан с седлом из PTFE не смазывается, не залипает и разбирается для мойки без инструмента. Конденсатор — тройной, из главной и вспомогательной секций: пар, прошедший первую, доконденсируется во второй, а в приёмную колбу попадает не только основной поток, но и та доля, которая у одиночного змеевика ушла бы в насос. Площадь 0.51 м² у 10 л и 0.94 м² у 20 л подобрана под нагрев 3 и 5 кВт: скорость отгонки ограничена теплом, которое баня отдаёт колбе, а не конденсатором. Штуцеры конденсатора подключаются к криостату или проточной воде; стекло — боросиликатное GG-17 (3.3), уплотнения вала — PTFE.
5, 10 или 20 л: подбор по партии и производительности
Колба загружается не более чем наполовину, а при пенящихся растворах — на треть. Поэтому РИ-А5 закрывает разовые партии 1.5–2.5 л, РИ-А10 — 3–5 л, РИ-А20 — 7–10 л. Второй критерий — производительность за смену: у 20 л площадь конденсатора и мощность бани почти вдвое больше (0.94 м² и 5 кВт против 0.51 м² и 3 кВт), поэтому на одном и том же растворителе он отгоняет заметно быстрее и лучше подходит для регенерации растворителя, где важен литраж в смену, а не объём одной загрузки. Ориентир по воде для 20 л ряда 2 — до 4 л/ч; спирты и ацетон с меньшей теплотой испарения отгоняются быстрее, высококипящие растворители — медленнее. Партии больше 10 л — это уже КАДАММ РИ-А 50–100 л; партии до 2–3 л удобнее вести на КАДАММ РИ-3 с колбами 3–6 л.
Взрывозащита и обвязка
Исполнения Ex предназначены для отгонки легковоспламеняющихся жидкостей там, где помещение классифицировано как взрывоопасная зона: электродвигатель 120 Вт и частотный преобразователь — во взрывозащищённом исполнении, полная маркировка взрывозащиты приводится в паспорте, уточняйте у менеджера. Обвязка для всех пяти исполнений одна: вакуумный насос (водокольцевой КАДАММ НС-В50 или мембранный КАДАММ НС-МХ40), контроллер вакуума КАДАММ ВА-К и криостат КАДАММ ЦТ-О10 или ЦТ-О20 по объёму колбы — либо проточная вода, если отгоняются вода, спирты и ацетон. Соседний ряд с частотным приводом, поршневым сливом и двойной конденсацией — КАДАММ РИ-10 ряд 2.
Кому подходит
РИ-А 5–20 л выбирают там, где отгонка идёт ежедневно, а оператору важны скорость смены колб и безопасная реакция на вспенивание. Два ряда исполнений на каждый объём дают выбор между лёгкой высокой стойкой и низкой тяжёлой машиной с реверсом и таймером. Типовые подразделения и задачи:
Как выбрать роторный испаритель 5–20 л: объём колбы, ряд исполнений или соседняя карточка
В карточке КАДАММ РИ-А на 5–20 л девять исполнений: на каждый объём колбы есть прибор ряда 1 и ряда 2, плюс два взрывозащищённых. Рядом — штурвальный ряд РИ-10 и пилотные 50–100 л. Найдите свою ситуацию в таблице — она ведёт к нужному артикулу или карточке.
| Ваша задача | Подходит | Почему |
|---|---|---|
| Разовые партии 1.5–2.5 л, лёгкий прибор на 5 л | КАДАММ РИ-А5 → | Колба 5 л на фланце Ø80, приёмная 3 л, конденсатор 0.5 м², баня 12 л / 2 кВт, подъём 140 мм, 46 кг. |
| Те же 5 л, но нужен реверс, таймер и низкий корпус | КАДАММ РИ-А5.2 → | Ряд 2: 20–180 об/мин с реверсом, баня 13 л с покрытием PTFE, отгонка до 2 л/ч, 600×290×720 мм, 75 кг. |
| Разовые партии 3–5 л, ежедневная отгонка после синтеза | КАДАММ РИ-А10 → | Колба 10 л на фланце Ø95, конденсатор 0.51 м², баня 21 л / 3 кВт, электроподъём 190 мм, 64 кг. |
| Те же 10 л, но нужен реверс и отгонка до 3.8 л/ч | КАДАММ РИ-А10.2 → | Ряд 2: 20–130 об/мин с реверсом, ход 200 мм, баня 28 л, таймер 0–999 мин, 136 кг. |
| Партии 7–10 л или нужен литраж в смену при регенерации | КАДАММ РИ-А20 → | Колба 20 л, конденсатор 0.94 м², баня 41 л / 5 кВт, электроподъём 150 мм, 78 кг. |
| Многочасовая отгонка без дежурства, PID, слив приёмной колбы | КАДАММ РИ-А20.2 → | Ряд 2: до 4 л/ч по воде, 10–150 об/мин, змеевик 1.2 м², защиты от сухого хода и перегрева, LCD. |
| 20 л с реверсом и максимальной отгонкой ряда 2 | КАДАММ РИ-А20.3 → | Ряд 2: до 5 л/ч по спирту, 20–130 об/мин с реверсом, ход 180 мм, баня 40 л, 200 кг. |
| ЛВЖ во взрывоопасной зоне, партии 3–5 л | КАДАММ РИ-А10Ex → | Ex-двигатель 120 Вт и Ex-преобразователь при стекле и бане РИ-А10; маркировка — по паспорту. |
| ЛВЖ во взрывоопасной зоне, партии 7–10 л | КАДАММ РИ-А20Ex → | То же на платформе 20 л: конденсатор 0.94 м², баня 41 л / 5 кВт. |
| Нужны электроподъём колбы и клапаны без смазки шлифов | ✓ КАДАММ РИ-А 5–20 л · вы здесь | Вся карточка: девять исполнений с подъёмом колбы по кнопке; у ряда 1 — фланцевые клапаны стекло + PTFE. |
| Достаточно штурвального подъёма бани, нужен объём 30 л | КАДАММ РИ-10 → | Основной ряд 10–50 л с тройным конденсатором 0.51–1.44 м²; Ex для 10, 20 и 50 л. |
| Частотный привод, поршневой слив или двойная конденсация | КАДАММ РИ-10 ряд 2 → | Бани SUS304 4–6 кВт, масло до +260 °C по заказу, до 12 л/ч на 50 л ДК. |
| Партии больше 10 л, пилотное производство | КАДАММ РИ-А 50–100 л → | Колбы 50 и 100 л, конденсатор до 2.3 м², автоналив бани у РИ-А50С. |
Где применяется
Конструктивные особенности
Технические характеристики
| Параметр | КАДАММ РИ-А5 5 л, автоподъём | КАДАММ РИ-А5.2 5 л, автоподъём, ряд 2 | КАДАММ РИ-А10 10 л, автоподъём | КАДАММ РИ-А10.2 10 л, автоподъём, ряд 2 | КАДАММ РИ-А20 20 л, автоподъём | КАДАММ РИ-А20.2 20 л, автоподъём, до 4 л/ч | КАДАММ РИ-А20.3 20 л, автоподъём, ряд 2 | КАДАММ РИ-А10Ex 10 л, автоподъём, Ex | КАДАММ РИ-А20Ex 20 л, автоподъём, Ex |
|---|---|---|---|---|---|---|---|---|---|
| Исполнение | 5 л, автоподъём | 5 л, автоподъём, ряд 2 | 10 л, автоподъём | 10 л, автоподъём, ряд 2 | 20 л, автоподъём | 20 л, автоподъём, до 4 л/ч | 20 л, автоподъём, ряд 2 | 10 л, автоподъём, Ex | 20 л, автоподъём, Ex |
| Колба испарительная | 5 л (Ø80 фланец) | 5 л | 10 л (Ø95) | 10 л | 20 л (Ø95) | 20 л | 20 л | 10 л (Ø95) | 20 л (Ø95) |
| Колба приёмная | 3 л | уточняйте | 5 л | уточняйте | 10 л | 10 л со сливом | уточняйте | 5 л | 10 л |
| Скорость вращения, об/мин | 0–120 | 20–180, реверс | 0–120 | 20–130, реверс | 0–120 | 10–150 | 20–130, реверс | 0–120 | 0–120 |
| Подъём | колба, электро, 140 мм | авто, 130 мм | колба, электро, 190 мм | авто, 200 мм | колба, электро, 150 мм | авто, 180 мм | авто, 180 мм | колба, электро Ex 120 Вт, 190 мм | колба, электро Ex 120 Вт, 150 мм |
| Мощность нагрева бани, Вт | 2000 | 2000 | 3000 | 3000 | 5000 | уточняйте | 4000 | 3000 | 5000 |
| Температура бани | RT–180 | вода 20–99 / масло 20–180 (опция); ±1 °C | RT–180 | вода 20–99 / масло 20–180 (опция); ±1 °C | RT–180 | RT–180 (вода ±1 / масло ±3) | вода 20–99 / масло 20–180 (опция); ±1 °C | RT–180 | RT–180 |
| Конденсатор / площадь | Ø120×600; 0.5 м² | уточняйте | Ø120×620 + Ø135×475; 0.51 м² | уточняйте | Ø100×700 + Ø160×530; 0.94 м² | двухсекционный тройной змеевик; 1.2 м² | уточняйте | 0.51 м² | 0.94 м² |
| Баня | 12 л | 13 л, покрытие PTFE | 21 л | 28 л, покрытие PTFE | 41 л | Ø450×240 | 40 л, покрытие PTFE | 21 л | 41 л |
| Габариты (Ш×Г×В), мм | 980×480×1260 | 600×290×720 | 1130×470×1940 | 790×480×1130 | 1210×610×2170 | 1130×600×1200 | 900×490×1320 | 1130×470×1940 | 1210×610×2170 |
| Масса, кг | 46 | 75 (нетто) / 85 (брутто) | 64 | 136 (нетто) / 146 (брутто) | 78 | 180 (брутто) | 200 (нетто) / 210 (брутто) | 70 (нетто) / 107 (брутто) | 84 (нетто) / 116 (брутто) |
| Особенности | клапаны стекло + PTFE | до 2 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев | — | до 3.8 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев | — | PID; до 4 л/ч; <2.6 гПа; LCD; защиты: перегрузка, УЗО, сухой ход, перегрев | до 5 л/ч по 75 % спирту; предельный вакуум 9 гПа; LCD; бесщёточный привод; таймер 0–999 мин; IP20; защиты: перегрузка мотора, УЗО, сухой ход, перегрев | Ex-мотор и преобразователь | Ex-мотор и преобразователь |
| Остаточное давление | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | 9 мбар (предельный) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | 9 мбар (предельный) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | < 2.6 гПа (предельный) | 9 мбар (предельный) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) | до −0.098 МПа (уплотнения PTFE / PTFE + фторкаучук) |
| Точность термостатирования бани | ±1 °C по воде (масло — по паспорту модели) | ±1 °C (точность уставки) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C (точность уставки) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде, ±3 °C по маслу | ±1 °C (точность уставки) | ±1 °C по воде (масло — по паспорту модели) | ±1 °C по воде (масло — по паспорту модели) |
| Питание | 220 В, 50 Гц (110 В — опция) | 220 В, 50/60 Гц | 220 В, 50 Гц (110 В — опция) | 220 В, 50/60 Гц | 220 В, 50 Гц (110 В — опция) | 220 В, 50/60 Гц | 220 В, 50/60 Гц | 220 В, 50 Гц (110 В — опция) | 220 В, 50 Гц (110 В — опция) |
| Стекло | боросиликатное GG-17 / 3.3 | ||||||||
| Сертификация | ISO 9001; декларация соответствия ТР ТС 004/2011 и ТР ТС 020/2011 (ЕАЭС) | ||||||||
Данные производителя КАДАММ. «уточняйте» — параметр подтверждается в паспорте при заказе; масса «брутто» — транспортная. Технические характеристики могут уточняться.
Стандарты, безопасность и документы
Роторные испарители КАДАММ РИ-А 5–20 л поставляются как электрооборудование для лабораторий и опытных производств: подтверждается соответствие требованиям технических регламентов ЕАЭС ТР ТС 004/2011 «О безопасности низковольтного оборудования» и ТР ТС 020/2011 «Электромагнитная совместимость технических средств», продукция выпускается в системе менеджмента качества ISO 9001. С прибором передаются паспорт, руководство по эксплуатации на русском языке и декларация соответствия.
Стеклянная часть рассчитана на остаточное давление до −0.098 МПа: колбы, конденсатор и паропровод — боросиликатное стекло 3.3 (GG-17), уплотнения и седла клапанов — PTFE. Исполнения КАДАММ РИ-А10Ex и РИ-А20Ex комплектуются взрывозащищёнными двигателем 120 Вт и частотным преобразователем для работы с ЛВЖ во взрывоопасных зонах; стандартные исполнения и РИ-А20.2 устанавливаются в обычных помещениях под вытяжным зонтом. Напольная стойка с баней до +180 °C требует ровного пола и свободного доступа с фронта для обслуживания колб.
- Электробезопасность — нагреватель бани 3 кВт (10 л) или 5 кВт (20 л) — отдельная линия с автоматом и заземлением; напряжение и ток — по паспорту исполнения; у РИ-А20.2 в цепи питания предусмотрено УЗО.
- Термическая защита — ограничение температуры бани; у РИ-А20.2 — защита от сухого хода и перегрева; при масле до +180 °C — крышка бани и защита рук при смене колбы.
- Вакуумная безопасность — стекло 3.3 и PTFE рассчитаны на полный вакуум; напуск атмосферы — штатным клапаном перед подъёмом колбы, а не снятием стекла под разрежением.
- Взрывозащита — исполнения Ex: маркировка взрывозащиты, зона применения и сертификаты — в паспорте конкретной поставки, уточняйте у менеджера; насос и криостат в опасной зоне также подбираются в Ex-исполнении.
- Документы в поставке — паспорт, руководство по эксплуатации, декларация соответствия ТР ТС; протоколы и сертификаты — по запросу.
Класс защиты корпуса, параметры сети и точная масса взрывозащищённых исполнений — в паспорте конкретной поставки; уточняйте у менеджера.
Что докупить к испарителю: три готовых комплекта
Сам испаритель не создаёт вакуум и не охлаждает конденсатор: разрежение даёт вакуумный насос, холод — криостат (циркуляционный охладитель) или проточная вода, контроллер удерживает заданное давление. На схеме — что куда подключается; ниже — три готовых комплекта под типовые задачи с артикулами для колб этой карточки. Выберите свой сценарий и соберите комплект одной заявкой: кнопка ведёт в конфигуратор, где эти позиции уже лежат на шаге «Комплект».
колба 10 л: КАДАММ ЦТ-О10-20
колба 20 л: КАДАММ ЦТ-О20-20
КАДАММ НС-МП4 Насос вакуумный мембранный PTFE 4 м³/ч
колба 10 л: КАДАММ ЦТ-О10-40
колба 20 л: КАДАММ ЦТ-О20-40
Криостат подбирается по объёму колбы (правило КАДАММ: бак ≈ объём колбы, подача 20–40 л/мин); насосы — по рекомендации поставщика серии (водокольцевые для стандартной отгонки, мембранные — без воды и для агрессивных паров); глубина холода криостата — по температуре кипения растворителя под вакуумом с запасом ≥ 20 °C.
Заводские опции
Устанавливаются на производстве при заказе. Отметьте нужные в конфигураторе ниже (шаг «Реакторы») или укажите в письме менеджеру.
| Название | Описание |
|---|---|
| Двойной сборник дистиллята | Две приёмные колбы с клапанами PTFE — слив одной без остановки отгонки. |
| Автоподъём вместо штурвала | Электроподъём бани для штурвальных исполнений. |
| Взрывозащищённый комплект | Ex-мотор и Ex-частотный преобразователь. |
| Масляная баня до +260 °C | Высокотемпературная баня под заказ. |
| Рама с покрытием PTFE, баня SUS304 | Антикоррозионное исполнение для агрессивных сред. |
Аксессуары и комплектующие
Обвязка испарителя, подобранная под колбы этой карточки: криостаты, вакуумные насосы и контроллер. Заказываются отдельно: добавьте в конфигураторе ниже на шаге «Комплект» или укажите в заявке. Запасные колбы, конденсаторы и уплотнения — под заказ, уточняйте у менеджера.
Криостаты — охлаждение конденсатора · 9 позицийразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ЦТ-О5-20 | Криостат — Бак 5 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 5 л для 5 л |
| КАДАММ ЦТ-О5-40 | Криостат — Бак 5 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 5 л для 5 л |
| КАДАММ ЦТ-О5-80 | Криостат — Бак 5 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 5 л для 5 л |
| КАДАММ ЦТ-О10-20 | Криостат — Бак 10 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О10-40 | Криостат — Бак 10 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О10-80 | Криостат — Бак 10 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 10 л для 10 л |
| КАДАММ ЦТ-О20-20 | Криостат — Бак 20 л, охлаждение до −20 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О20-40 | Криостат — Бак 20 л, охлаждение до −40 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
| КАДАММ ЦТ-О20-80 | Криостат — Бак 20 л, охлаждение до −80 °C, подача 20–40 л/мин; для роторных испарителей с колбой 20 л для 20 л |
Вакуумные насосы · 3 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ НС-В50 | Насос вакуумный водокольцевой — рекомендация поставщика для 10–50 л |
| КАДАММ НС-МХ40 | Насос вакуумный мембранный 38–40 л/мин, 8 мбар — альтернатива без воды |
| КАДАММ НС-МП4 | Насос вакуумный мембранный PTFE 4 м³/ч — для 50–100 л |
Контроллер вакуума · 2 позицииразвернуть / свернуть
| Артикул | Описание |
|---|---|
| КАДАММ ВА-К | Контроллер вакуума — Контроллер вакуума 1–1000 мбар, дисплей TFT 5 дюймов, 5 программ |
| КАДАММ ВА-К1 | Контроллер вакуума — Контроллер вакуума 0–1013 мбар, сенсорная панель 4.3 дюйма |
Монтаж и ввод в эксплуатацию
РИ-А 5–20 л — прибор от настольного блока до напольной стойки высотой около двух метров, с баней на 12–41 л теплоносителя. Ввод в работу занимает один рабочий день силами лаборатории при условии, что заранее подготовлены место, линия питания и подвод хладагента. Порядок, который мы рекомендуем при первом запуске:
Ровный пол, выдерживающий прибор с полной баней. Ряд 1: 46 кг плюс 12 л теплоносителя у РИ-А5, 64 кг плюс 21 л у РИ-А10, 78 кг плюс 41 л у РИ-А20 при габаритах 980×480×1260, 1130×470×1940 и 1210×610×2170 мм. Ряд 2 ниже, но тяжелее: 600×290×720 мм и 75 кг у РИ-А5.2, 790×480×1130 мм и 136 кг у РИ-А10.2, 900×490×1320 мм и 200 кг у РИ-А20.3, 1130×600×1200 мм и 180 кг брутто у РИ-А20.2. Над конденсатором нужен запас по высоте для снятия стекла, с фронта — свободный проход для смены колб.
Прибор перемещают вдвоём или на тележке, конденсатор и колбы — отдельно от стойки. После распаковки снять транспортные фиксаторы привода и подъёма, проверить целостность стекла и седел клапанов PTFE, наличие паспорта.
Отдельная линия с автоматом и заземлением под нагреватель бани 3 кВт (РИ-А10) или 5 кВт (РИ-А20); напряжение, ток автомата и сечение кабеля — по паспорту исполнения. У РИ-А20.2 в цепи питания — УЗО. Для Ex-исполнений монтаж электрической части выполняется по требованиям к взрывоопасной зоне.
Установить испарительную колбу на фланец Ø95, приёмную колбу (5 или 10 л) — под конденсатор; собрать клапаны стекло + PTFE на портах Ø35 без смазки. Опустить пустую колбу приводом и убедиться, что она не касается дна и стенок бани.
Штуцеры конденсатора — к криостату КАДАММ ЦТ-О10 (10 л) или ЦТ-О20 (20 л) шлангами по паспорту; для воды, спиртов и ацетона при бане до +60 °C достаточно проточной воды 10–15 °C. Подача — в нижний штуцер, возврат — из верхнего, чтобы змеевик был заполнен полностью.
Насос КАДАММ НС-В50 или НС-МХ40 — через контроллер КАДАММ ВА-К к вакуумному штуцеру конденсатора; выхлоп насоса — в вытяжку. Между контроллером и конденсатором — минимум соединений: каждое из них — точка натекания.
Залить 21 или 41 л дистиллированной воды (до +99 °C) или термостойкого масла (до +180 °C) до метки с учётом вытеснения колбой; у РИ-А20.2 задать уставку PID. Прогреть баню, включить криостат до выхода на температуру.
С пустой колбой задать давление на контроллере (например 100 мбар) и убедиться, что после остановки насоса оно не растёт быстро. Затем загрузить колбу не более чем наполовину, задать 60–100 об/мин, опустить колбу в баню и вести отгонку от умеренного разрежения к глубокому. По окончании — напуск атмосферы, подъём колбы кнопкой, слив приёмной колбы через клапан.
Обслуживание в процессе эксплуатации
- Клапаны стекло + PTFE — промывка растворителем при смене продукта; седло PTFE осматривать на задиры при каждой разборке, замена — без инструмента.
- Уплотнение вала — контроль по дрейфу давления при остановленном насосе; замена комплекта PTFE при росте натекания, смазка не применяется.
- Электроподъём — держать направляющие чистыми от брызг теплоносителя; при появлении рывков хода — проверка редуктора по руководству.
- Баня — смена воды при налёте, масло — по регламенту руководства; у РИ-А20.2 не отключать защиту от сухого хода.
- Конденсатор и стекло — мойка обычными лабораторными средствами; сколы фланца Ø95 или трещины змеевика — повод для замены узла.
Преимущества серии
Электроподъём колбы: оператор не поднимает штурвалом 21–41 л горячего теплоносителя, а стекло снимается с поднятого привода на удобной высоте.
Ход 150–190 мм по кнопке — пена не успевает дойти до конденсатора; у штурвального ряда на это уходит несколько оборотов.
Клапаны стекло + PTFE на портах Ø35 исключают попадание смазки в продукт и заклинивание кранов после кристаллизующихся растворов.
0.51 м² при 3 кВт и 0.94 м² при 5 кВт: пар конденсируется в две ступени, а не уходит в насос.
5, 10 и 20 л, на каждый объём — исполнение ряда 1 и ряда 2: выбирают по массе, высоте и наличию реверса, не меняя обвязку (НС-В50, ВА-К, ЦТ-О).
Взрывозащищённые исполнения сохраняют колбу, баню и конденсатор стандартных — меняется только электрическая часть.
PID, LCD, слив приёмной колбы и защиты от сухого хода и перегрева — РИ-А20.2 работает часами без дежурства у прибора.
Серии реакторов КАДАММ
| Параметр | КАДАММ РИ-А 5–20 л | КАДАММ РИ-А 50–100 л | КАДАММ РИ-10…50 основной ряд | КАДАММ РИ-10…50 ряд 2 и ДК |
|---|---|---|---|---|
| Тип | автоподъём 5–20 л | автоподъём 50–100 л | напольный 10–50 л | ряд 2, 10–50 л |
| Температура / объём | колбы 5 / 10 / 20 л · баня 2–5 кВт | колбы 50 / 100 л · баня 6.5–15 кВт | колбы 10–50 л · баня 3–8 кВт | колбы 10–50 л · бани SUS304 4–6 кВт |
| Исполнения | 9 исполнений: два ряда и Ex | стандартное / Ex / автоналив (С) | стандартное / Ex | штурвал (.2) / электроподъём + ДК |
| Привод и особенности | электроподъём колбы · клапаны стекло+PTFE | конденсатор до 2.3 м² · сенсорная панель (С) | 0–120 об/мин · тройной конденсатор до 1.44 м² | частотный привод · до 12 л/ч |
| Карточка серии | ← Вы здесь | Открыть | Открыть | Открыть |
Часто задаваемые вопросы
Комплект поставки и гарантия
- ✓ Роторный испаритель в сборе: привод, стойка, баня
- ✓ Испарительная и приёмная колбы
- ✓ Конденсатор, капельный узел, вакуумный штуцер
- ✓ Комплект уплотнений PTFE
- ✓ Паспорт и руководство по эксплуатации
- ✓ Гарантийное и постгарантийное обслуживание
- ✓ Условия и сроки гарантии уточняйте у менеджера
Поставка и сервис
Поставка
Доставка по всей России
Сроки уточняйте у менеджера
Документация
Полный комплект
Паспорт, руководство по эксплуатации, сертификаты соответствия
Сервис
Поддержка и ЗИП
Запасные колбы, уплотнения, якоря мешалок и ЗИП под заказ
