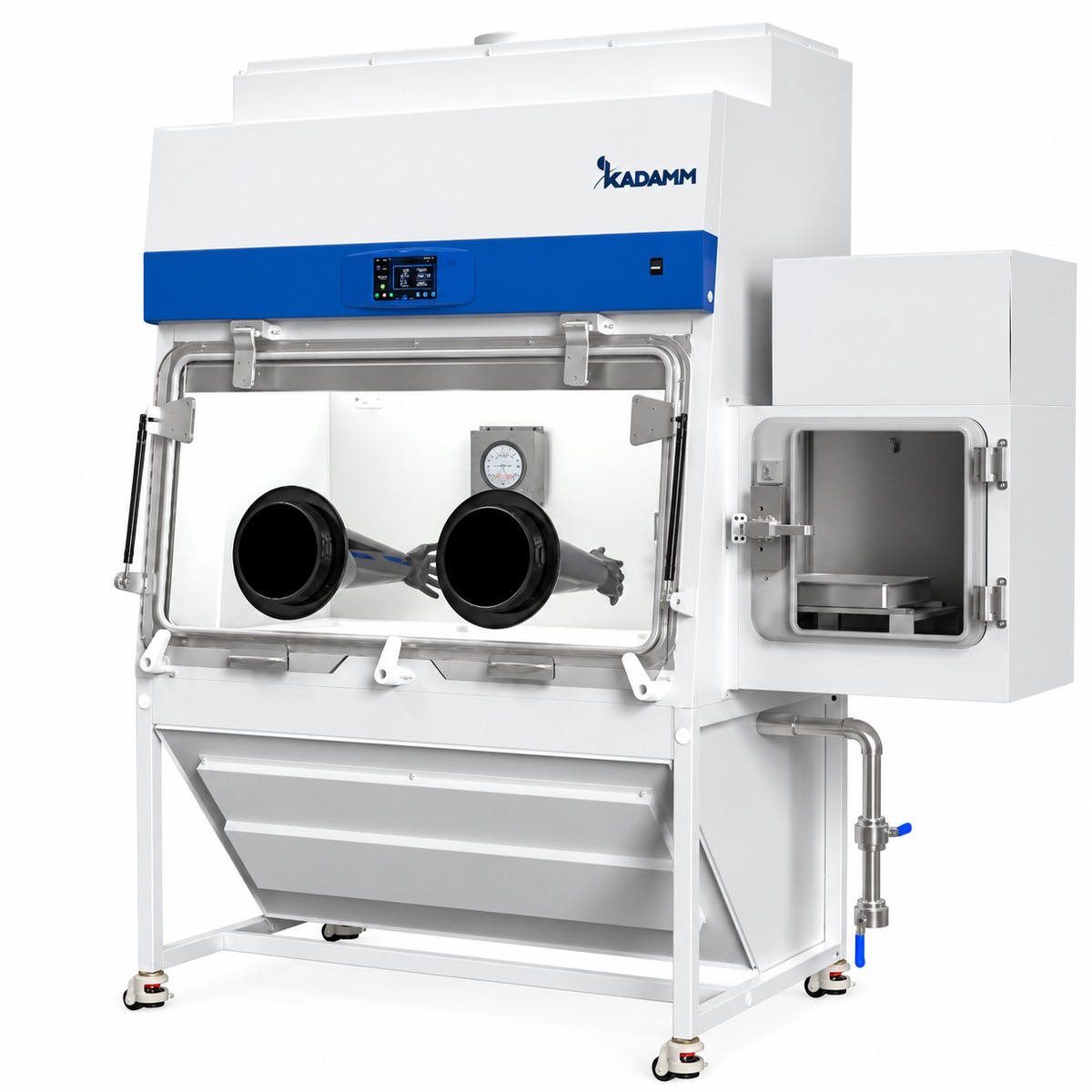

КАДАММ ББК-3 — перчаточный бокс микробиологической безопасности III класса с передаточной камерой

Серия КАДАММ ББК-3 — перчаточные боксы БМБ; в другой терминологии каждый из них — бокс биологической безопасности класса III. Рабочего окна, открытого в помещение, у них нет вовсе, чем они и отличаются от класса I и II. Камера закрыта со всех сторон и не пропускает газ, а руки оператора попадают внутрь только в перчатках, вмонтированных в порты. Человека отделяет от материала не воздушная завеса, а сплошная преграда из металла, стекла и перчаток, плюс пониженное давление в объёме камеры.

Внутри бокса непрерывно держится разрежение — от 120 Па и выше по отношению к комнате. Стоит порваться перчатке или ослабнуть уплотнению, и утечка пойдёт в сторону камеры, а не в помещение; одновременно датчик давления включит тревогу. Приточный воздух очищается предфильтром и затем фильтром ULPA, а удаляемый проходит подряд два фильтра ULPA, каждый из которых задерживает ≥99,9995 % частиц размером 0,12 мкм.

Пробы, расходники и отходы перемещаются через боковую шлюзовую камеру, так что изоляция рабочей зоны сохраняется. У ББК-3110 и ББК-3150 шлюз небольшой: внутренний объём 430×330×355 мм. У ББК-3110П и ББК-3150П он вырастает до 580×440×560 мм и обзаводится своим приточным фильтром ULPA и отдельным поддержанием разрежения. Двери шлюза держатся на магнитах и сблокированы между собой — наружная не откроется, пока открыта внутренняя, и наоборот.

Исполнение «П» отличается ещё и органами управления: цветной сенсорный экран 7″, экран можно заблокировать. Фильтров ULPA там четыре, а лицевое стекло толщиной 12 мм поднимается полностью, когда нужно завезти габаритный прибор или вымыть камеру. ББК-3110 и ББК-3150 управляются с LCD-дисплея, стекло у них 8 мм, а лицевая панель наклонена — так руки в перчатках меньше устают за длинную смену.

Дно камеры выполнено в виде поддона из нержавейки 304, а боковые и задняя стенки сделаны из цельных листов той же марки. Поддон вынимается для дезинфекции, моющий раствор уходит через сливной кран. Бутилкаучуковые перчатки длиной 800 мм выдерживают дезсредства, их заменяют, не разбирая корпус.

Типоразмер подбирают под то, что будет стоять в камере. Зоны 910–917 мм хватает одному человеку со штативом, дозаторами и ёмкостью для отходов. В зону 1165–1170 мм рядом с рабочим местом помещается настольная центрифуга или термостат. Снаружи, вместе со шлюзом, бокс занимает по ширине от 1540 до 1920 мм, по глубине 880–950 мм и достигает 2180 мм в высоту — заранее сверьте эти размеры с дверями и лифтом на маршруте заноса.

При пуске бокса в работу измеряют разрежение, проверяют фильтры на целостность аэрозольным методом, замеряют освещённость и шум, проверяют тревоги и сблокированность дверей шлюза. Тот же набор проверок выполняют после смены фильтров или перчаток, а также с периодичностью из вашего внутреннего регламента. Мы поставляем вместе с боксом приборы для этих измерений, а наши инженеры подскажут, какие из них нужны под ваш порядок испытаний.

Защита не зависит от воздушной завесы. У класса II оператора прикрывает поток воздуха в проёме, и резкое движение рукой способно его сбить. Здесь проёма нет: преградой служат стенки и перчатки, а разрежение подстраховывает, если перчатка повреждена.

Шлюз вместо открытой двери. Сблокированные двери шлюзовой камеры дают заносить пробы и выводить отходы, а рабочий объём при этом остаётся закрытым.

Выброс под двойной защитой. Две ступени ULPA очищают удаляемый воздух даже тогда, когда одна из них отказала. Моющиеся предфильтры берегут ресурс основных фильтров.

Две комплектации. ББК-3110 и ББК-3150 — небольшой шлюз и LCD-дисплей; ББК-3110П и ББК-3150П — шлюз с собственной фильтрацией, сенсорный экран 7″ и стекло 12 мм. Первые компактнее снаружи и устроены проще. Вторые выигрывают, когда материал передают часто или в камеру заносят крупные приборы, а блокировка экрана не даст перчаткой случайно сбить настройки.

Мойка без демонтажа. Стенки из цельного листа стали 304, вынимаемый поддон и сливной кран облегчают дезинфекцию; в исполнении «П» лицевое стекло поднимается полностью.

Смена перчаток через порт. Бутилкаучуковые перчатки заменяют прямо в портах, панели корпуса снимать не нужно.
