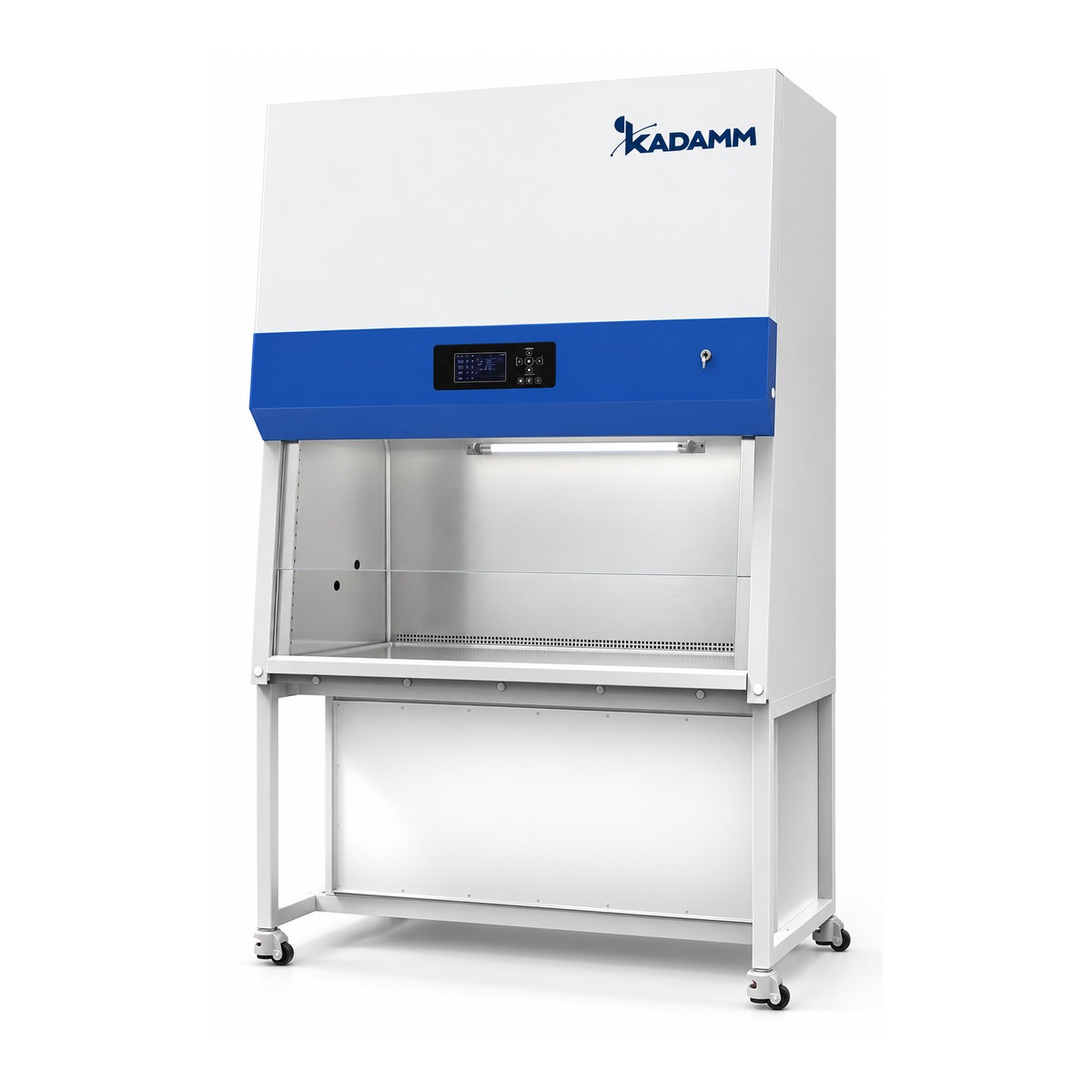

Рабочее место для химиотерапевтических растворов с потоками, как в боксе микробиологической безопасности (БМБ II класса): подача идёт через ULPA, удаляемый воздух очищают последовательно ULPA и HEPA. Стекло двухслойное с электроприводом, есть пульт ДУ, краны воды и газа смонтированы заводом.
Модели и артикулы
Что представляет собой серия
Серия КАДАММ ББК-ЦТ — боксы безопасности для цитотоксических веществ. Главное их назначение — подготовка химиотерапии: растворение и разбавление препарата, заполнение шприцев, флаконов и инфузионных систем. Здесь приходится решать три задачи сразу: оградить фармацевта от аэрозоля, сохранить раствор стерильным и не допустить, чтобы остатки вещества попали в помещение. С такими же условиями сталкиваются медико-биологические лаборатории, где исследуют материал высокого риска.
Движение воздуха организовано по тем же правилам, что в боксах биологической безопасности класса II. Через проём высотой 200 мм воздух втягивается со скоростью 0,53 м/с и отсекает оператора от камеры. Вертикальный поток опускается на стол со скоростью 0,33 м/с, предварительно пройдя ULPA-фильтр, который задерживает свыше 99,9995 % частиц размером 0,12 мкм. Стол и внутренние стенки камеры выполнены из стали 304.
Главная особенность серии — очистка удаляемого воздуха. Сначала он проходит ULPA (99,9995 % для частиц 0,12 мкм), затем HEPA (99,995 % для 0,3 мкм). Вторая ступень оправдана тем, что противоопухолевые вещества вредны уже в ничтожных дозах: дополнительный барьер оберегает людей в соседних комнатах и саму вентиляцию. При ширине камеры 910, 1220 и 1700 мм бокс удаляет соответственно 347, 465 и 648 м³/ч.
Переднее стекло собрано из двух закалённых слоёв общей толщиной от 6 мм, поднимается электроприводом и задерживает ультрафиолет бактерицидной лампы. Командами управляют с микропроцессорного LCD-дисплея или с дистанционного пульта; дисплей дополнительно отображает температуру и влажность. Лампа 253,7 нм работает по таймеру, её наработка учитывается счётчиком.
Мы поставляем бокс в полном комплекте: подставка на поворотных роликах, кран для слива, пара влагозащищённых розеток общей мощностью не более 500 Вт, краны воды и газа. После монтажа его можно сразу включать в асептическом блоке аптеки или в лаборатории. Как отводить выброс и каким должно быть помещение, решают проектировщик и санитарные нормы для цитостатиков.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ББК-ЦТ110 | КАДАММ ББК-ЦТ130 | КАДАММ ББК-ЦТ180 |
|---|---|---|---|
| Габариты Ш×Г×В, мм | 1087×760×2100 | 1380×760×2100 | 1877×760×2100 |
| Камера Ш×Г×В, мм | 910×600×630 | 1220×600×630 | 1700×600×630 |
| Высота рабочего проёма | 200 мм | ||
| Наибольший подъём стекла | 440 мм | ||
| Скорость входящего воздуха | 0,53 ± 0,025 м/с | ||
| Скорость вертикального потока | 0,33 ± 0,025 м/с | ||
| Объём удаляемого воздуха | 347 м³/ч | 465 м³/ч | 648 м³/ч |
| Фильтр на подаче | ULPA, >99,9995 % при 0,12 мкм | ||
| Фильтрация выброса | 1-я ступень ULPA 99,9995 % при 0,12 мкм; 2-я ступень HEPA 99,995 % при 0,3 мкм | ||
| Система управления | микропроцессор, LCD-дисплей, пульт ДУ | ||
| Индикация на дисплее | параметры потоков и фильтров, температура и влажность | ||
| Аварийная сигнализация | скорость потока, замена фильтра, давление на фильтре, высота стекла | ||
| Переднее стекло | моторизованное, двухслойное ламинированное закалённое ≥6 мм, задерживает УФ | ||
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | ||
| Материал камеры | нержавеющая сталь 304 | ||
| Бактерицидная лампа 253,7 нм | 20 Вт | 30 Вт | 40 Вт |
| Светодиодная подсветка | 2×12 Вт | 2×14 Вт | 2×16 Вт |
| Освещённость стола | ≥1000 лк | ||
| Шум | ≤67 дБ | ||
| Мощность | 700 Вт | 900 Вт | 1300 Вт |
| Розетки с влагозащитой | 2 шт., суммарно ≤500 Вт | ||
| Краны для воды и газа | в комплекте, по 1 шт. | ||
| Электропитание | 220 В ± 10 %, 50/60 Гц | ||
| Вес с упаковкой | 320 кг | 371 кг | 430 кг |
| Размеры в упаковке Ш×Г×В, мм | 1240×910×2280 | 1540×910×2280 | 2050×910×2260 |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Опора для рук на проём, кресла и подставка под ноги для долгой работы, а также приборы контроля скорости потоков, объёма выброса и целостности фильтров.
Сферы применения
Чем сильна серия
Двойной барьер для персонала. Воздушная завеса 0,53 м/с удерживает аэрозоль в камере, а удаляемый воздух проходит два фильтра подряд. Фармацевт и люди за стеной защищены.
Стекло без осколков. Даже треснув, ламинированное стекло остаётся цельным — это важно, когда внутри стоят флаконы с химиопрепаратом.
Панель остаётся чистой. С пульта ДУ бокс управляется без прикосновений к корпусу перчатками, на которых может быть препарат.
Включение без доработок. Подставка, розетки, краны воды, газа и слива уже в комплекте. Подлокотник и приборы контроля наши инженеры добавят в ту же заявку.
Ширина под задачу. Камера 910 мм — одно компактное рабочее место, 1220 мм — с запасом под укладки, 1700 мм — два фармацевта рядом.
Быстрая уборка. Камера из нержавеющей стали и кран для слива облегчают мытьё и дезинфекцию в конце смены.
Серии боксов микробиологической безопасности КАДАММ — сравнение
Класс II A2
| Параметр | ББК-А2 | ББК-А2С | ББК-А2Е | ББК-А2П | ББК-А2Д |
|---|---|---|---|---|---|
| Класс | II A2 | II A2 | II A2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | 70/30 % | 70/30 % | 70/30 % | 70/30 % |
| Фильтры | 2×ULPA; у 1170–1770 мм HEPA | 2×ULPA, у 700 мм — 2×HEPA | ULPA | ULPA | 2×ULPA |
| Отличие серии | цветной дисплей, педаль стекла | сенсорная панель 7″ | EC-вентилятор | сенсорная панель 7″; приложение и RS-485 по заказу | два оператора |
| Типоразмеры | 700–2000 мм | 700–1800 мм | 700–1950 мм | 700–1875 мм | 1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II A2
| Параметр | ББК-А2Э | ББК-НСФ | ББК-А2ЕН | ББК-Р |
|---|---|---|---|---|
| Класс | II A2 | II A2 / II B2 | II A2 | II A2 |
| Воздухообмен | 70/30 % | A2 60/40 % (700 мм — 55/45 %), B2 100 % | 65/35 % | 70/30 % |
| Фильтры | 2×ULPA | ULPA | 2×HEPA или 2×ULPA | ULPA |
| Отличие серии | боковые стёкла; экран 21,5″ по заказу | сертификат NSF/ANSI 49 | сертификат EN 12469 | свинцовая защита |
| Типоразмеры | 1500–1800 мм | 700–1873 мм | 700–1400 мм | 1500–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс II B2
| Параметр | ББК-Б2 | ББК-Б2С | ББК-Б2Е | ББК-Б2П |
|---|---|---|---|---|
| Класс | II B2 | II B2 | II B2 | II B2 |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | ULPA | 2×ULPA | 2×ULPA | ULPA |
| Отличие серии | AC-вентилятор | сенсорная панель 7″ | EC-вентилятор | приложение и RS-485 по заказу |
| Типоразмеры | 1100–1800 мм | 700–1800 мм | 1100–1800 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Класс I, класс III и цитотоксические
| Параметр | ББК-1 | ББК-1М | ББК-1В | ББК-3 | ББК-ЦТ |
|---|---|---|---|---|---|
| Класс | I | I | I | III | цитотоксический |
| Воздухообмен | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс | 100 % выброс |
| Фильтры | HEPA | HEPA | HEPA | ULPA | ULPA + HEPA |
| Отличие серии | настольные и напольные | моторизованное стекло | весовой, OEB 5 | перчаточный, герметичный, передаточная камера | 100 % выброс, работа с цитостатиками |
| Типоразмеры | 550–1930 мм | 800–1800 мм | 900–1300 мм | 1540–1920 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | ← Вы здесь |
Класс I, класс III и цитотоксические
| Параметр | ББК-ЦТХ |
|---|---|
| Класс | цитотоксический |
| Воздухообмен | 100 % выброс |
| Фильтры | двойная фильтрация |
| Отличие серии | двойной фильтр выброса |
| Типоразмеры | 1100–1800 мм |
| Страница серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какая серия бокса подходит.
1. Нужна ли защита образца от внешнего загрязнения?
2. Работаете ли с летучими токсичными веществами, цитостатиками или радиоактивными метками?
3. Требуется ли особый уровень изоляции?
4. Как будете управлять боксом и вести учёт?
5. Сколько операторов работает одновременно?
6. Бокс работает непрерывно, 8 часов в сутки и больше?
