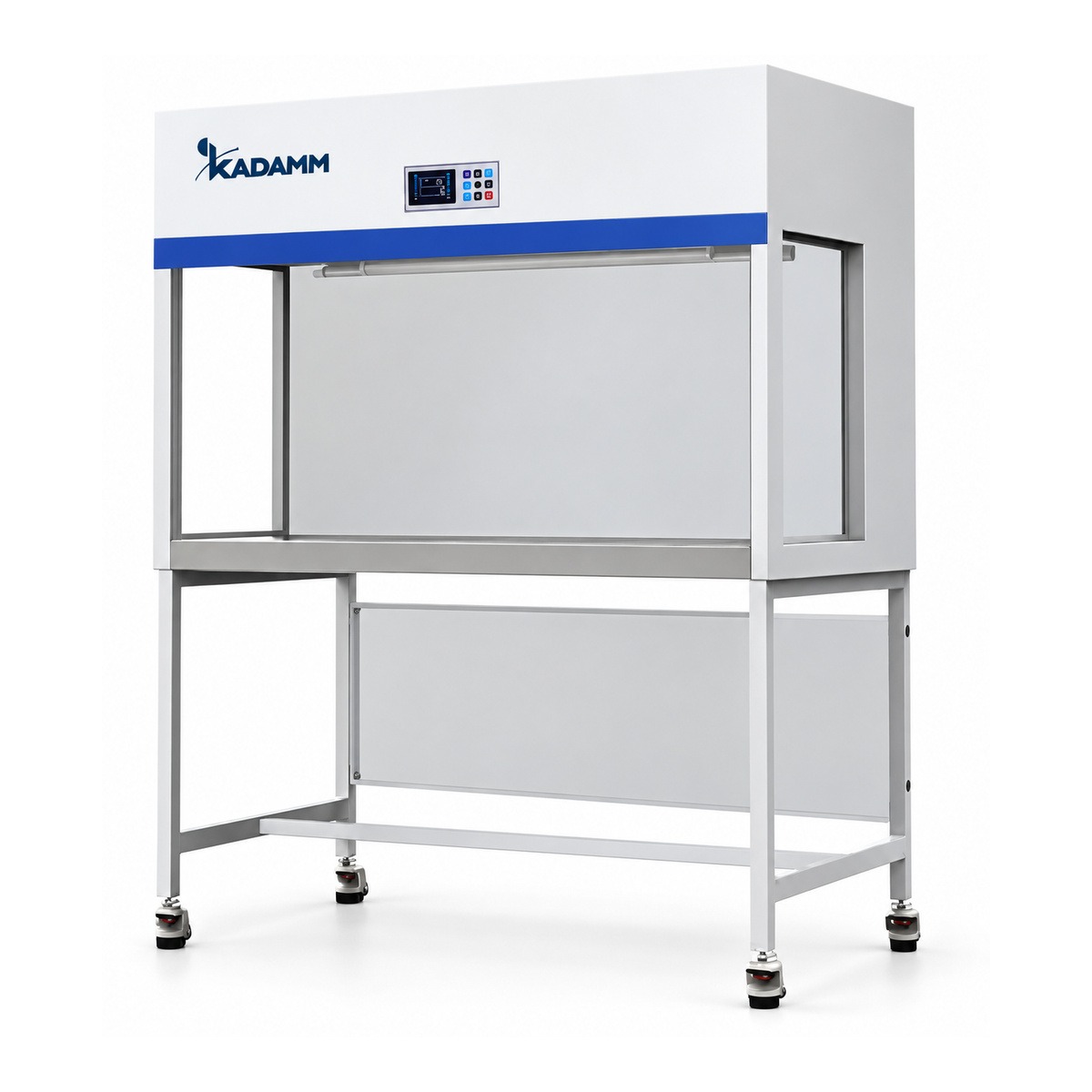

КАДАММ ЛАМ-ГБ — ламинарный бокс горизонтального потока с ЖК-дисплеем, 1050–1930 мм
Напольный ламинар горизонтального потока: очищенный воздух движется от задней стенки к проёму и сначала попадает на образец. Мы выпускаем основную платформу со стеклянной створкой и датчиком потока и вариант Э, у которого передней створки нет.
Поток вдоль столешницыДисплей LCDДатчик потока на основной платформеИсполнение Э без створки
▤
Составьте спецификацию под вашу лабораторию8 моделей и количество · заводские опции к каждой · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
Серия КАДАММ ЛАМ-ГБ — ламинар-боксы с горизонтальным потоком. HEPA-фильтр встроен в заднюю стенку зоны, и очищенный от 99,995 % частиц 0,3 мкм воздух идёт вдоль столешницы к сотруднику, покидая шкаф через проём. Чем ближе предмет к фильтру, тем чище омывающий его воздух, — поэтому такая схема удобна для раскладки стерильного инструмента, фасовки и сборки изделий. Чистота зоны — ISO 5 по ГОСТ Р ИСО 14644-1.
Ограничение горизонтальной схемы в том, что поток дует прямо в сотрудника. Всё пылящее, распыляемое или испаряющееся внутри оказывается у его лица, поэтому ЛАМ-ГБ бережёт лишь продукт. Микроорганизмы, клинический материал, аллергенные порошки и любые биологические агенты здесь не обрабатывают: для них мы поставляем боксы биологической безопасности класса II — серии ББК-А2 и ББК-А2С.
Основную платформу составляют шкафы шириной 1050, 1320, 1625 и 1930 мм и высотой 1950 мм. Проём перекрывает сдвижное стекло 5 мм (закалённое) на противовесе и с ручкой, связанное блокировкой с вентилятором и УФ-лампой. Датчик потока входит в поставку, таймер ультрафиолета выставляется в пределах 0–999 минут.
Исполнение Э — шкафы шириной 1100, 1300, 1500 и 1800 мм и высотой 1750 мм без передней створки: фронт открыт, а по бокам стоят стёкла 5 мм, стойкие к УФ. Такой проём выгоден, если в зону постоянно вносят и выносят габаритные предметы и тару. Зона у исполнения Э выше (620 мм) и глубже (510 мм), чем у основной платформы, а на время облучения ультрафиолетом подсветка, вентилятор и розетки обесточиваются автоматически.
У обеих платформ — микропроцессор с ЖК-дисплеем, моющийся предфильтр, освещённость от 900 лк и колёсная подставка в поставке. Корпус изготовлен из оцинкованной стали под антимикробной порошковой краской, столешница — из стали 304, поэтому шкаф выдерживает ежедневную обработку спиртовыми и хлорсодержащими средствами.
Горизонтальная схема оправдана, когда главное — чистота продукта, а сам продукт человеку не вредит. Если в зоне возможна хоть малейшая биологическая опасность или пыль, вредная для дыхания, нужен вертикальный поток или бокс биологической безопасности. До начала работы шкаф держат включённым 10–15 минут — за это время поток вытесняет из зоны комнатный воздух.
Как устроена серия
Фильтр в тыльной стенкеHEPA-фильтр на всю ширину задней стенки формирует ровный поток вдоль столешницы. Самая чистая часть зоны — у фильтра: там располагают открытую посуду и стерильный инструмент.
Контроллер с ЖК-дисплеемНа экране — состояние вентилятора, подсветки, УФ-лампы, отсчёт таймера, остаток ресурса HEPA-фильтра и лампы, температура. Дисплей стоит по центру с наклоном вниз, его удобно читать сидя.
Стекло на противовесеПроём моделей 1050–1930 мм перекрыт сдвижным стеклом 5 мм с ручкой и противовесом. Пока стекло поднято, блокировка не позволит запустить УФ-лампу.
Исполнение Э без створкиПередняя створка отсутствует, к зоне есть доступ на всю высоту 620 мм. Стёкла боковин 5 мм пропускают свет и не дают воздуху подсасываться сбоку.
Датчик потокаНа основной платформе датчик скорости воздуха ставится на заводе и отображает реальный поток. К исполнению Э его заказывают как заводскую опцию ОПЦ-ДСК.
Свет без бликовПодсветка ложится на столешницу отражённо: от 900 лк, без отблесков на стекле и металле.
Раздельное питание розетокБлок управления и розетки зоны развязаны отдельными конденсаторами: если прибор внутри перегрузит розетку, вентилятор не остановится. После сбоя в сети режим возвращается сам.
Колёса со стопоромПодставка входит в поставку; у исполнения Э колёса оснащены ножным стопором. Шкаф откатывают для уборки и затем прочно закрепляют на месте.
Кран газа заказывается только к шкафам со стеклом (1050–1930 мм), датчик потока — только к исполнению Э. Подлокотник, светодиодная лампа повышенного качества и весовой стол, когда-то предлагавшиеся к серии, для этих шкафов больше не поставляются.
Аксессуары и контрольные приборы
Кресла и измерительные приборы для приёмки шкафа после установки и смены фильтра. Выбранное вами добавится в заявку вместе со шкафом.
Спецификация КАДАММ ЛАМ-ГБМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Розлив стерильных продуктовНаполнение и укупорка нетоксичных стерильных растворов, сред и реагентов, когда продукт должен находиться в наиболее чистом воздухе возле фильтра.
Стерильный инструментарийРаскладка и упаковка инструмента, сборка наборов, работа со стерильными изделиями однократного применения.
Электроника и медицинские изделияМонтаж и упаковка того, что боится частиц: оптики, сенсоров, плат, имплантируемых компонентов при упаковке.
Разлив средЗаполнение чашек средами без патогенов: невысокие чашки не загораживают поток, и воздух от фильтра свободно идёт над ними.
Ткани растений in vitroМанипуляции с эксплантами в лабораториях клонального микроразмножения, где исходный материал не опасен для сотрудника.
Пробоподготовка к счёту частицХимические и материаловедческие лаборатории, где комнатная пыль искажает результат: мембраны, фильтры, пробы для подсчёта частиц.
Чем сильна серия
Чистый воздух сначала на продукт. Поток от фильтра достигает образца прежде, чем рук сотрудника, — при фасовке и раскладке частицы с рук и рукавов переносятся меньше.
Со стеклом или без — на выбор. Основная платформа со створкой и блокировками подходит лабораториям, исполнение Э с открытым фронтом — работе, где крупные предметы вносят часто.
Просторная зона у исполнения Э. Высота 620 мм и глубина 510 мм: флаконы, штативы и коробки встают, не наклоняясь.
Осваивается сразу. ЖК-дисплей с понятной индикацией включения, таймера ультрафиолета и ресурса фильтра; одного инструктажа лаборанту достаточно.
По четыре ширины на платформе. Диапазон 1050–1930 мм закрывает всё — от одного места до шкафа на двух сотрудников.
Скромное энергопотребление. 160–310 Вт без учёта розеток: шкаф включают в обычную розетку 220 В, вентиляция к нему не подводится.
Серии ламинарных шкафов КАДАММ — сравнение
Вертикальные
Параметр
ЛАМ-ВП
ЛАМ-ВБ
ЛАМ-ВБ с LCD
ЛАМ-ВБ компактные
ЛАМ-ВС
Поток
вертикальный
вертикальный
вертикальный
вертикальный
вертикальный
Установка
напольный
напольный
напольный
напольный, компактный
настольный и напольный
Отличие серии
повышенный расход, LCD; исполнения с наклоном и моторизованным окном
Когда выбирают КАДАММ ЛАМ-ГБ: Серия для работы в горизонтальном ламинарном шкафу ISO 5 с продуктом, который не опасен для сотрудника. Если поток не должен идти в лицо — вертикальные ЛАМ-ВБ с LCD. Нужен небольшой горизонтальный шкаф — компактные ЛАМ-ГБ, с сенсорным экраном — ЛАМ-ГС. Для биологических агентов — бокс ББК-А2.
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какой ламинарный шкаф подходит.
Горизонтальный ламинар или вертикальный: в чём разница?+
У горизонтального шкафа фильтр в задней стенке, и воздух идёт вдоль столешницы к человеку. У вертикального фильтр наверху, а поток опускается на стол.
Горизонтальная схема удобнее для раскладки и фасовки плоских предметов; вертикальная — для жидкостей, крупной посуды и случаев, когда поток не должен дуть сотруднику в лицо.
Допустимы ли в ЛАМ-ГБ работы с микроорганизмами?+
Нет. Воздух из зоны без очистки направлен на человека, и аэрозоль из открытой пробирки или чашки сразу окажется у него в зоне дыхания. Для микроорганизмов и клинического материала мы предлагаем боксы биологической безопасности класса II — ББК-А2 и ББК-А2С.
Для чего исполнение Э выпускается без створки?+
Без стекла быстрее работать с крупными предметами — коробками, лотками, наборами инструментов. Ничего не нужно поднимать и вытирать.
При этом открытая зона чувствительнее к движению воздуха в комнате, так что держите шкаф подальше от двери и приточной вентиляции.
Какую ширину выбрать?+
Одному человеку хватает 1050–1320 мм. Если раскладывают наборы или работают вдвоём, берите 1625–1930 мм на основной платформе или 1500–1800 мм в исполнении Э.
Корпус основной платформы имеет глубину 805 мм, исполнения Э — 750 мм; прибавьте пространство для сотрудника.
Какой ламинарный бокс для лаборатории стерильной фасовки взять — со створкой или без?+
У основной платформы (1050, 1320, 1625 и 1930 мм) проём закрывает сдвижное стекло 5 мм на противовесе. Стекло связано блокировкой с вентилятором и УФ-лампой, датчик потока ставится на заводе, ультрафиолет включается по таймеру на 0–999 минут.
Вариант Э (1100–1800 мм) без передней створки берут, если в зону постоянно заносят коробки, лотки и упаковку. Зона у него выше — 620 мм — и глубже — 510 мм, а датчик скорости заказывают отдельной опцией ОПЦ-ДСК.
Стоит ли брать датчик потока?+
Датчик показывает реальную скорость воздуха и позволяет вовремя заметить, что фильтр загрязняется. На основной платформе он уже стоит, к исполнению Э его заказывают как заводскую опцию ОПЦ-ДСК при оформлении.
Как устроено облучение ультрафиолетом?+
Лампа 253,7 нм обрабатывает зону по таймеру. На основной платформе она загорается лишь при закрытом стекле, а у исполнения Э её включение обесточивает подсветку, вентилятор и розетки — работать в зоне в это время нельзя.
Ультрафиолет действует на открытые поверхности, но протирку зоны дезраствором не отменяет.
Какое обслуживание нужно шкафу?+
Предфильтр моют, когда он загрязнится. Скорость потока и герметичность HEPA-фильтра проверяют при вводе, после смены фильтра и как минимум ежегодно — анемометром, генератором аэрозоля и счётчиком частиц.
Подходит ли шкаф для взвешивания порошков?+
Только для инертных порошков, безопасных при вдыхании: горизонтальный поток сносит лёгкую фракцию со шпателя на человека и мешает работе аналитических весов.
Активные фармсубстанции и пылящие токсичные вещества взвешивают в боксе с защитой сотрудника — это серия ББК-1В.
Как раскладывать предметы внутри?+
Открытую посуду и стерильный инструмент — ближе к фильтру, руки и отходы — ближе к проёму. Не выстраивайте предметы друг за другом по ходу потока: тот, что дальше от фильтра, окажется в «тени» ближнего.
Не загораживайте решётку фильтра у задней стенки и не застилайте столешницу бумагой — воздух должен беспрепятственно проходить по всей ширине.
Есть ли куда подвесить флаконы?+
Да, для всех моделей серии на заводе ставится штанга с крюками.
Какие опции можно заказать?+
Шкафы 1050–1930 мм дооснащаются газовым краном и штангой с крюками, исполнение Э — штангой с крюками и датчиком потока.
В аксессуарах — кресла, подставка для ног и приборы, которыми проверяют шкаф.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
