Напольный ламинар горизонтального потока: воздух после HEPA-фильтра идёт от задней стенки к проёму и первым омывает образец. Два варианта — на подставке регулируемой высоты, с датчиком потока и штангой под флаконы либо со стеклом на электроприводе, краном для газа и усиленными розетками.
Модели и артикулы
Что это за серия

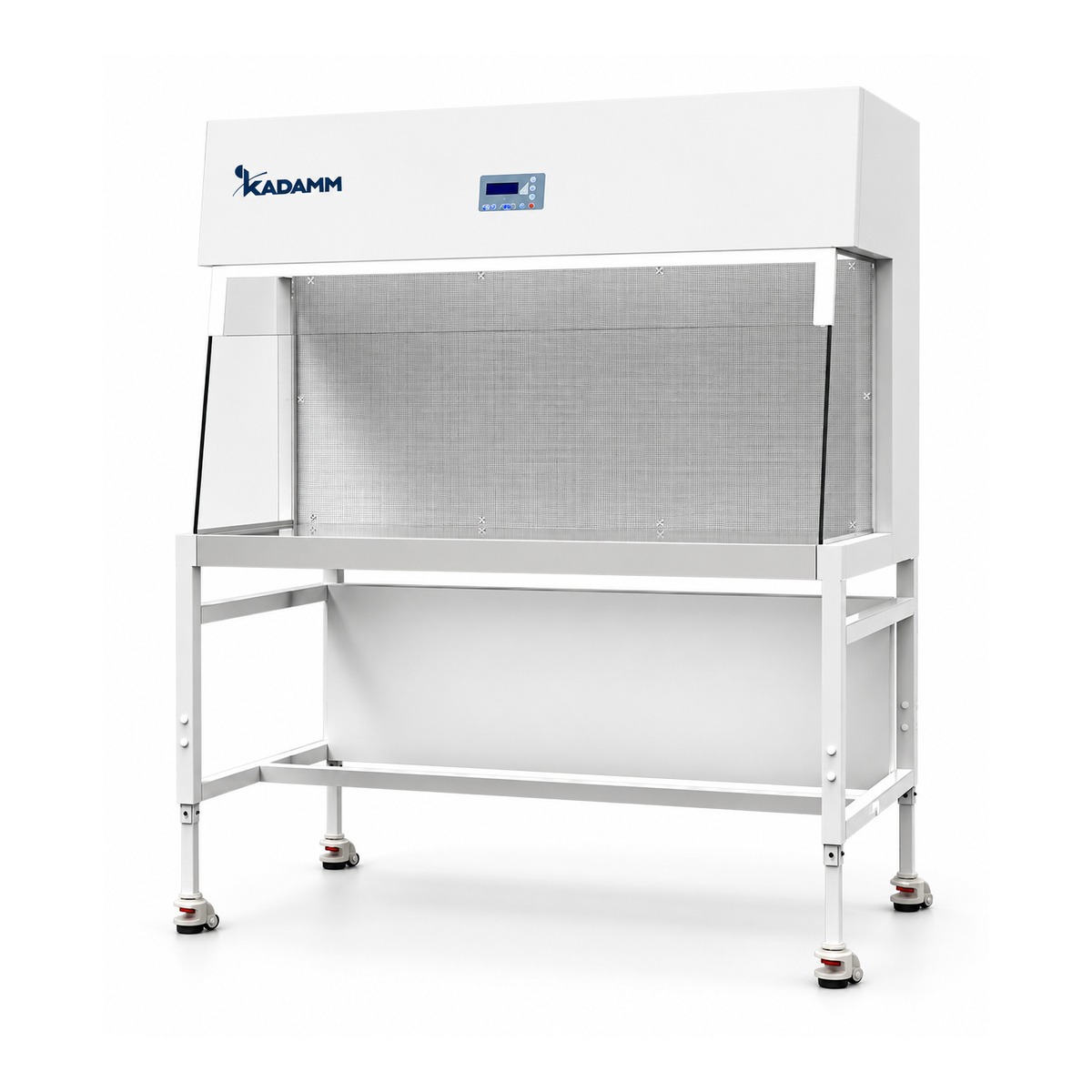

Серия КАДАММ ЛАМ-ГП — напольные ламинар-боксы с горизонтальным потоком. HEPA-фильтр стоит в задней стенке зоны, и очищенный воздух движется параллельно столу к фронтальному проёму, а оттуда — на оператора. Руки по пути потока не попадаются: предметы в глубине зоны первыми получают чистый воздух. Защищён образец, тогда как оператор стоит в выходящей струе, поэтому с порошками, аэрозолями и биологически опасными материалами в таком шкафу не работают.
ЛАМ-ГП800…ЛАМ-ГП1800 (пять типоразмеров) собраны на платформе с подставкой, на которой высоту стола вручную меняют от 750 до 1010 мм, с датчиком скорости воздуха и нержавеющей штангой на десять крюков для флаконов и пакетов. Платформа имеет сертификат ETL для рынка Северной Америки, поэтому штатно питается от 110–127 В 60 Гц; вариант под 220 В 50 Гц уточняйте у менеджера. УФ-лампы в базовой поставке этих моделей нет — её заказывают как заводскую опцию.
ЛАМ-ГП1300М и ЛАМ-ГП1800М — шкафы со стеклом на электроприводе, сетью 220 В и мощностью 400 и 500 Вт. Для них подтверждены чистота ISO 5 по ГОСТ Р ИСО 14644-1, микробная нагрузка до 0,5 КОЕ на чашку за 30 минут и вибрация стола в пределах 5 мкм. Мы комплектуем их УФ-лампой, парой розеток суммарно на 1000 Вт и краном для газа, а ЛАМ-ГП1800М — ещё и краном для воды.
Горизонтальный поток выручает, когда в зоне много крупных или высоких предметов. Флаконы, пакеты и штативы не перегораживают воздух сверху; их расставляют по глубине так, чтобы ни один не оказался в тени соседнего. По этой причине горизонтальные шкафы обычно берут под асептический розлив, инфузионные растворы и питательные среды.
Главное правило горизонтального потока: между фильтром и образцом ничего не должно быть. Открытую посуду ставят ближе к задней стенке, а руки и инструмент — дальше по потоку, к проёму. Крупные вещи отодвигают в сторону от рабочей линии: позади любого предмета образуется вихревая область длиной в несколько его размеров, где чистота уже не гарантирована.
Каркас из холоднокатаного листа с антимикробной порошковой окраской, стол — нержавейка 304, переднее стекло закалённое, 5 мм, не пропускает ультрафиолет; в моделях М из того же стекла сделаны и боковые окна. Полиэфирный предфильтр на входе бережёт ресурс HEPA-фильтра.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ЛАМ-ГП800 | КАДАММ ЛАМ-ГП1100 | КАДАММ ЛАМ-ГП1300 |
|---|---|---|---|
| Габариты Ш×Г×В, мм | 800×810×1720–1980 | 1100×810×1720–1980 | 1300×810×1720–1980 |
| Внутренняя рабочая зона Ш×Г×В, мм | 700×500×600 | 1000×500×600 | 1200×500×600 |
| Высота стола от пола | 750–1010 мм, регулируемая | ||
| Наибольший подъём стекла | 440 мм | ||
| Стекло фронта | закалённое 5 мм, задерживает УФ | ||
| Скорость потока от задней стенки | 0,41–0,50 м/с (80–99 fpm) | ||
| Фильтр грубой очистки | полиэфирное волокно | ||
| HEPA-фильтр | 1 шт., ≥99,995 % при 0,3 мкм | ||
| Панель управления | LCD-дисплей | ||
| Тревоги | отклонение скорости потока | ||
| Шум | ≤68 дБ(А) | ||
| Освещённость стола | ≥300 лк | ||
| Светодиодный светильник | 10 Вт | 14 Вт | |
| Ультрафиолетовая лампа 253,7 нм | опция | ||
| Розетки с защитой от брызг | 1 двойная, до 500 Вт | ||
| Мощность | 750 Вт | 950 Вт | |
| Электросеть | 110–127 В, 60 Гц; 220 В — уточняйте у менеджера | ||
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | ||
| Материал стола | нержавеющая сталь 304 | ||
| Датчик потока | ✓ | ||
| Штанга на 10 крюков | ✓ | ||
| Краны подвода | — | ||
| Опорная подставка | на роликах, ручная регулировка высоты | ||
| Вес с упаковкой | 150 кг | 190 кг | 225 кг |
| Размеры упаковки Ш×Г×В, мм | 940×1090×1250 | 1240×1090×1250 | 1440×1090×1250 |
| Параметр | КАДАММ ЛАМ-ГП1500 | КАДАММ ЛАМ-ГП1800 |
|---|---|---|
| Габариты Ш×Г×В, мм | 1500×810×1720–1980 | 1800×810×1720–1980 |
| Внутренняя рабочая зона Ш×Г×В, мм | 1400×500×600 | 1700×500×600 |
| Высота стола от пола | 750–1010 мм, регулируемая | |
| Наибольший подъём стекла | 440 мм | |
| Стекло фронта | закалённое 5 мм, задерживает УФ | |
| Скорость потока от задней стенки | 0,41–0,50 м/с (80–99 fpm) | |
| Фильтр грубой очистки | полиэфирное волокно | |
| HEPA-фильтр | 1 шт., ≥99,995 % при 0,3 мкм | |
| Панель управления | LCD-дисплей | |
| Тревоги | отклонение скорости потока | |
| Шум | ≤68 дБ(А) | |
| Освещённость стола | ≥300 лк | |
| Светодиодный светильник | 18 Вт | 22 Вт |
| Ультрафиолетовая лампа 253,7 нм | опция | |
| Розетки с защитой от брызг | 1 двойная, до 500 Вт | |
| Мощность | 950 Вт | 1150 Вт |
| Электросеть | 110–127 В, 60 Гц; 220 В — уточняйте у менеджера | |
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | |
| Материал стола | нержавеющая сталь 304 | |
| Датчик потока | ✓ | |
| Штанга на 10 крюков | ✓ | |
| Краны подвода | — | |
| Опорная подставка | на роликах, ручная регулировка высоты | |
| Вес с упаковкой | 265 кг | 300 кг |
| Размеры упаковки Ш×Г×В, мм | 1640×1090×1250 | 1940×1090×1250 |
| Параметр | КАДАММ ЛАМ-ГП1300М | КАДАММ ЛАМ-ГП1800М |
|---|---|---|
| Габариты Ш×Г×В, мм | 1300×820×1940 | 1800×820×1940 |
| Внутренняя рабочая зона Ш×Г×В, мм | 1200×520×570 | 1700×520×570 |
| Высота стола от пола | 750 мм | |
| Наибольший подъём стекла | 430 мм | |
| Стекло фронта | моторизованное, закалённое 5 мм, задерживает УФ | |
| Скорость потока от задней стенки | 0,30–0,50 м/с | |
| Фильтр грубой очистки | полиэфирное волокно | |
| HEPA-фильтр | 1 шт., ≥99,995 % при 0,3 мкм | |
| Чистота воздуха в зоне | ISO 5 (класс 100) | |
| Микробиологическая чистота | ≤0,5 КОЕ/чашку за 30 мин | |
| Вибрация стола | ≤5 мкм | |
| Панель управления | LCD-дисплей | |
| Тревоги | перепад давления на фильтре, замена фильтра, низкая скорость | |
| Шум | ≤65 дБ(А) | |
| Освещённость стола | ≥300 лк | |
| Светодиодный светильник | 12 Вт | 2×16 Вт |
| Ультрафиолетовая лампа 253,7 нм | 30 Вт | |
| Розетки с защитой от брызг | 2, общая нагрузка до 1000 Вт | |
| Мощность | 400 Вт | 500 Вт |
| Электросеть | 220 В ± 10 %, 50/60 Гц | |
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | |
| Материал стола | нержавеющая сталь 304 | |
| Штанга на 10 крюков | — | |
| Краны подвода | газовый | газовый и водяной |
| Опорная подставка | на роликах с фиксаторами | |
| Вес с упаковкой | 255 кг | 325 кг |
| Размеры упаковки Ш×Г×В, мм | 1450×1140×1540 | 1950×1140×1460 |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Подставку получает каждая модель. Ниже — кресла, подставка под ноги и контрольные приборы для проверки после монтажа и смены фильтра. Выбранное добавится в заявку вместе со шкафом.
Сферы применения
Чем сильна серия
Руки не перекрывают поток. Очищенный воздух выходит из задней стенки и достигает образца раньше, чем рук. При асептическом розливе это снижает риск по сравнению с нисходящим потоком.
Поток по всей ширине. Производительность вентиляторов рассчитана на всю заднюю стенку до 1700 мм, а предфильтр забирает крупную пыль до HEPA.
Флаконы на весу в потоке. Штанга на десять крюков разгружает стол и держит флаконы и пакеты в чистом воздухе.
Стол под рост оператора. В ЛАМ-ГП800…1800 рабочую поверхность поднимают и опускают в пределах 750–1010 мм.
Подводки сразу в поставке моделей М. Кран для газа (у ЛАМ-ГП1800М — плюс кран для воды), две розетки на 1000 Вт и УФ-лампа идут в базовом комплекте.
Лёгкая дезинфекция. Стол из стали 304, ровная порошковая окраска и закалённое стекло переносят ежедневную обработку спиртовыми и хлорными средствами.
Подтверждённая чистота. У ЛАМ-ГП1300М/1800М — ISO 5, микробная нагрузка до 0,5 КОЕ на чашку за 30 минут, вибрация в пределах 5 мкм.
Серии ламинарных шкафов КАДАММ — сравнение
Вертикальные
| Параметр | ЛАМ-ВП | ЛАМ-ВБ | ЛАМ-ВБ с LCD | ЛАМ-ВБ компактные | ЛАМ-ВС |
|---|---|---|---|---|---|
| Поток | вертикальный | вертикальный | вертикальный | вертикальный | вертикальный |
| Установка | напольный | напольный | напольный | напольный, компактный | настольный и напольный |
| Отличие серии | повышенный расход, LCD; исполнения с наклоном и моторизованным окном | сенсорная панель | LCD-дисплей; упрощённое исполнение Э | ISO 5 (класс 100), компактный корпус | сенсорный экран 7″ |
| Типоразмеры | 800–1800 мм | 700–1800 мм | 900–1930 мм | 850–1300 мм | 550–1500 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Вертикальные
| Параметр | ЛАМ-ВН |
|---|---|
| Поток | вертикальный |
| Установка | настольный |
| Отличие серии | компактный бокс на стол |
| Типоразмеры | 580–850 мм |
| Страница серии | Перейти к серии |
Двусторонние и специальные
| Параметр | ЛАМ-ВДП | ЛАМ-ВДБ | ЛАМ-ПИВ | ЛАМ-ПП | ЛАМ-РЕЦ |
|---|---|---|---|---|---|
| Поток | вертикальный | вертикальный | горизонтальный | вертикальный | вертикальный |
| Установка | напольный, двусторонний | напольный, двусторонний | напольный | напольный | напольный |
| Отличие серии | два рабочих места, повышенный расход | два рабочих места | для аптек: асептическое приготовление растворов | корпус из полипропилена, кислотостойкий | возврат части очищенного воздуха внутри шкафа |
| Типоразмеры | 1040–1500 мм | 1090–1665 мм | 1500–1800 мм | 800–1500 мм | 1100–1800 мм |
| Страница серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Горизонтальные
| Параметр | ЛАМ-ГП | ЛАМ-ГБ | ЛАМ-ГБ компактные | ЛАМ-ГС | ЛАМ-ГН |
|---|---|---|---|---|---|
| Поток | горизонтальный | горизонтальный | горизонтальный | горизонтальный | горизонтальный |
| Установка | напольный | напольный | напольный, компактный | напольный | настольный |
| Отличие серии | повышенный расход, LCD | LCD-дисплей; упрощённое исполнение Э | ISO 5 (класс 100) | сенсорный экран 7″ | компактный бокс на стол |
| Типоразмеры | 800–1800 мм | 1050–1930 мм | 850–1530 мм | 1100–1800 мм | 650–850 мм |
| Страница серии | ← Вы здесь | Перейти к серии | Перейти к серии | Перейти к серии | Перейти к серии |
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какой ламинарный шкаф подходит.
1. Что нужно защитить?
2. Какой поток нужен?
3. Где будет стоять шкаф?
4. Есть ли особая задача?
5. Какое управление удобнее?
Вопросы и ответы
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
