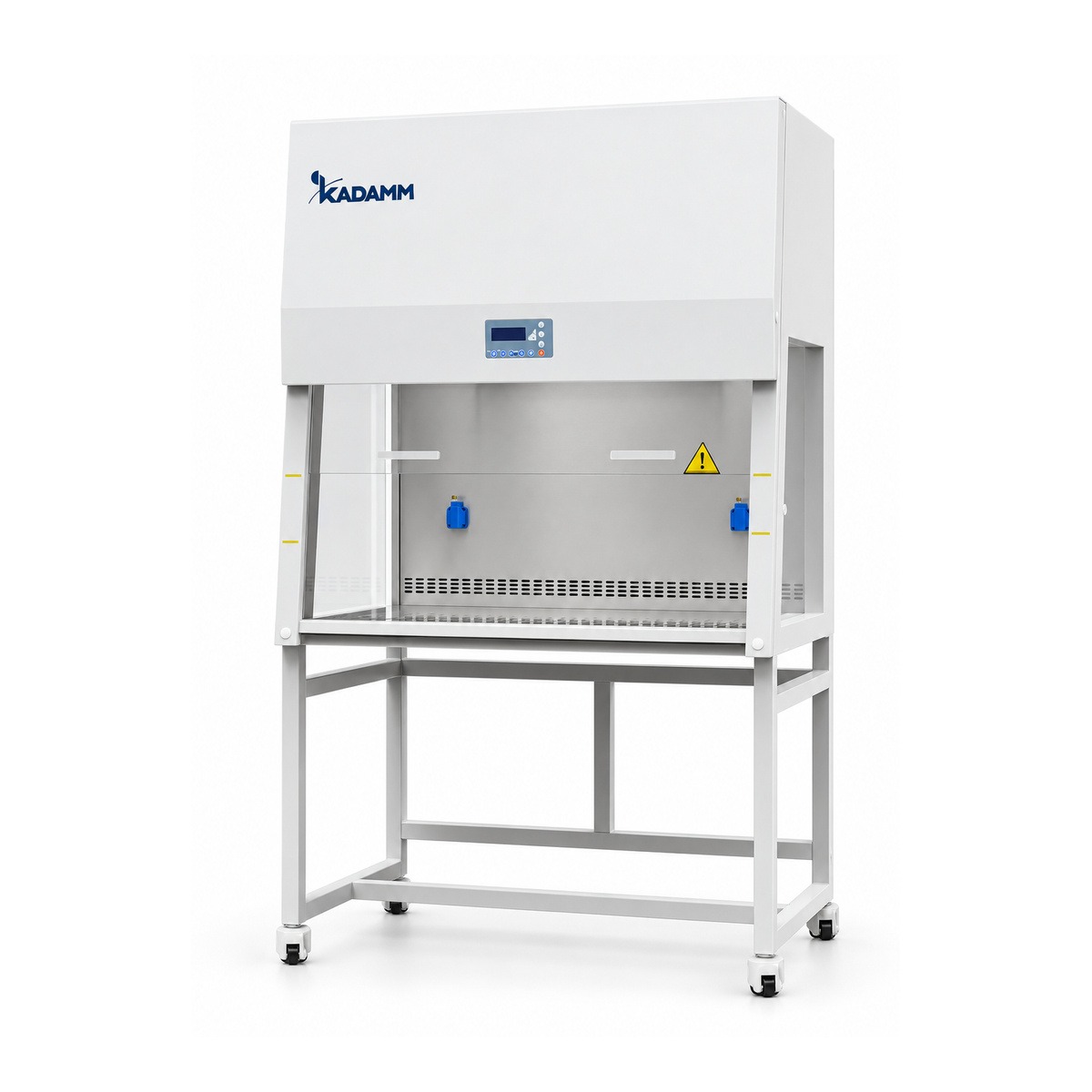

КАДАММ ЛАМ-РЕЦ — ламинарный бокс с рециркуляцией воздуха внутри корпуса, 1–3 рабочих места
Ламинар-бокс с нисходящим потоком: доля отфильтрованного воздуха не выбрасывается через проём, а снова уходит на очистку. Оператора обдувает слабее, ресурс фильтрующего элемента расходуется медленнее.
Рециркуляция чистого воздухаСпокойный поток в проёмеСчётчики ресурса УФ-лампы и фильтраОт одного до трёх операторов
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
Серия КАДАММ ЛАМ-РЕЦ — это ламинарные шкафы с нисходящим потоком и частичной рециркуляцией. Классический вертикальный ламинар выпускает весь отфильтрованный воздух, прошедший над столешницей, наружу: через передний проём он попадает в лабораторию и на работающего человека. Здесь же определённая доля чистого воздуха отбирается назад в воздушный тракт корпуса и повторно направляется на очистку. Наружу уходит меньше, лицо и руки не находятся под непрерывной струёй, а HEPA-фильтр в основном пропускает воздух, который уже очищен, и забивается пылью лаборатории не так быстро.
По устройству ЛАМ-РЕЦ напоминает бокс биологической безопасности: зона закрыта сверху и по бокам, есть фронтальное и боковые стёкла, а вдоль передней кромки столешницы проходит перфорированная решётка. Задача при этом иная — оберегать образец и продукт. Защиту персонала от биологических агентов этот шкаф не обеспечивает и как средство такой защиты не сертифицирован.
Очистку выполняет HEPA-фильтр с эффективностью 99,995 % по частицам 0,3 мкм; затем воздух вертикальным ламинарным потоком со скоростью 0,3–0,45 м/с опускается на столешницу. Микробная нагрузка в зоне по методу оседания — до 0,5 КОЕ за 30 минут. Фронтальное окно поднимается максимум на 400 мм, столешница расположена на высоте 750 мм — работать предполагается сидя.
Ширину выбирают по количеству людей. Корпус 1100 мм рассчитан на одного (зона 1000 мм), 1500 мм — на двоих (1400 мм), 1800 мм — на троих (1700 мм). Внутри у всех трёх моделей глубина 575 мм и высота 625 мм, снаружи корпус имеет глубину 710 мм и высоту 1850 мм. Младший шкаф оснащён УФ-лампой 20 Вт, два старших — лампой 40 Вт, так как площадь их столешницы больше.
На LCD-дисплей выводятся скорость потока, время и отработанные часы УФ-лампы и фильтра, поэтому момент замены лампы и проверки фильтра заметен заранее. В зоне установлены две розетки с защитой от брызг: приборы включают прямо внутри, и удлинитель не приходится тянуть через проём. Допустимую нагрузку на них сообщит менеджер.
Подключение к вентиляционной системе здания не требуется: шкаф берёт воздух из помещения, фильтрует его и часть снова пускает по внутреннему контуру. Нужны розетка 220 В и площадка под корпус (глубина 710 мм, высота 1850 мм) со свободным подходом для оператора. Какие зазоры оставить вокруг шкафа и как обеспечить доступ к фильтру при замене, наши инженеры подскажут на этапе планировки — это особенно важно при установке нескольких шкафов рядом или в нише.
Рециркуляция идёт в пределах корпуса: нефильтрованный воздух в лабораторию не сбрасывается, а всё, что поступает к столешнице, проходит через HEPA-фильтр. Если предстоит работа с клиническим материалом или микроорганизмами III–IV групп, нужен не ламинар, а бокс биологической безопасности класса II, например ББК-А2.
Как устроена серия
Рециркуляция чистого воздухаОтработавший над столешницей воздух частично возвращается во внутренний тракт и повторно фильтруется. Объём, выходящий наружу, меньше: слабее обдув рук и движение воздуха в комнате.
Медленнее расходуется фильтрНа HEPA-фильтр приходит смесь уже очищенного и забранного из комнаты воздуха, а не одна запылённая лабораторная атмосфера. Нагрузка пылью снижается, срок службы растёт.
Счётчики ресурсаНа LCD-дисплее видны скорость потока и отработанное время УФ-лампы и фильтра. Обслуживание назначают по показаниям счётчика, без записей в журнале по памяти.
Зона, закрытая с трёх сторонБоковые стёкла и фронтальное стекло, поднимаемое до 400 мм, отгораживают пространство над столешницей. Люди, проходящие мимо, меньше нарушают поток.
Решётка вдоль передней кромкиЧерез перфорацию у края столешницы уходит воздух из зоны проёма. Штативы, листы бумаги и прочие предметы на ней нарушают распределение потоков — оставляйте её открытой.
Ультрафиолет 254 нмЛампа 20 Вт в шкафу 1100 мм и 40 Вт в шкафах 1500 и 1800 мм обеззараживает зону после окончания работы и в перерывах между сменами.
Пара розеток внутриДве розетки с защитой от брызг питают приборы, которые работают в зоне, — провода не тянутся через проём.
Столешница на 750 ммВысота рабочей поверхности 750 мм рассчитана на посадку оператора: руки лежат на уровне стола. Входит ли в поставку подставка под корпус, уточняйте при оформлении заказа.
Технические характеристики
Параметр
КАДАММ ЛАМ-РЕЦ1100
КАДАММ ЛАМ-РЕЦ1500
КАДАММ ЛАМ-РЕЦ1800
Число рабочих мест
1
2
3
Габариты корпуса Ш×Г×В, мм
1100×710×1850
1500×710×1850
1800×710×1850
Внутренняя зона Ш×Г×В, мм
1000×575×625
1400×575×625
1700×575×625
Высота столешницы
750 мм
Наибольший подъём фронтального окна
400 мм
Тип потока
вертикальный ламинарный, с возвратом воздуха
Скорость нисходящего потока
0,3–0,45 м/с
Производительность по воздуху
750 м³/ч
HEPA-фильтр
1 шт., 99,995 % при 0,3 мкм
Обсеменённость (метод оседания)
≤0,5 КОЕ за 30 мин
Индикация
LCD: скорость потока, время, наработка УФ-лампы и фильтра
Шум
≤65 дБ(А)
LED-подсветка
12 Вт × 1
16 Вт × 1
Бактерицидная лампа 254 нм
20 Вт × 1
40 Вт × 1
Розетки с защитой от брызг
2 шт.
Электрическая мощность
700 Вт
750 Вт
900 Вт
Электропитание
220 В ± 10 %, 50/60 Гц
Размеры в упаковке Ш×Г×В, мм
1240×1050×1350
1640×1050×1350
1940×1050×1350
Вес брутто
190 кг
240 кг
280 кг
Производительность 750 м³/ч приведена единой цифрой для всей серии; значение для конкретной ширины запросите у нашего менеджера. Класс чистоты внутренней зоны и вес нетто сообщаем по запросу. Вариант с питанием 110 В, 60 Гц изготавливается по заказу.
Аксессуары и контрольные приборы
Заводские опции к этой серии не выпускаются. В списке — кресла для сидячей работы и приборы, которыми контролируют скорость потока, герметичность фильтра, освещённость и шум. Выбранное добавится в заявку к модели.
Спецификация КАДАММ ЛАМ-РЕЦМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Культивирование клетокЗамена сред, пересев, раскапывание по планшетам — длительные аккуратные операции, которым мешают сквозняк в проёме и поток на руки.
Приготовление средРазлив стерильных питательных сред по чашкам и пробиркам, весь рабочий день с открытыми флаконами.
Микроклональное размножение растенийНарезка черенков, перенос эксплантов, манипуляции с пробирками in vitro — для одного, двух или трёх специалистов.
Микробиологический контроль пищевых продуктовПосев образцов продукции и смывов, когда требуется уберечь посев от загрязнения, а оператор в защите не нуждается.
Комплектация стерильной продукцииСборка и запайка изделий в чистой зоне, где воздух не должен уносить лёгкие детали и упаковочный материал.
Учебный процессПрактикумы по асептике в группах: шкаф 1800 мм с тремя рабочими местами вместо трёх одиночных.
Чем сильна серия
Удобно работать всю смену. Наружу через проём уходит меньший объём воздуха, чем у ламинара с прямым выбросом. Струя не бьёт постоянно в лицо и по рукам, даже когда работа идёт долго.
Реже менять фильтр. Повторно подаваемый воздух уже чистый, так что пыль в HEPA-фильтре накапливается медленнее, а сам фильтр работает дольше. Отработанные часы показывает дисплей.
Слабее влияние на лабораторию. У проёма шкаф меньше взбалтывает воздух комнаты, и соседние места реже оказываются на сквозняке.
Размер — по количеству персонала. Три ширины, 1100, 1500 и 1800 мм, соответствуют одному, двум и трём операторам. Площадь столешницы считать отдельно не приходится.
Ограждение как у бокса. Стёкла спереди и по бокам плюс перфорированная кромка столешницы делают поток устойчивее, чем в открытом ламинарном шкафу.
Обслуживание по плану. По счётчикам ресурса на дисплее лампу меняют, а фильтр проверяют в назначенный срок, не дожидаясь неисправности.
Серии ламинарных шкафов КАДАММ — сравнение
Вертикальные
Параметр
ЛАМ-ВП
ЛАМ-ВБ
ЛАМ-ВБ с LCD
ЛАМ-ВБ компактные
ЛАМ-ВС
Поток
вертикальный
вертикальный
вертикальный
вертикальный
вертикальный
Установка
напольный
напольный
напольный
напольный, компактный
настольный и напольный
Отличие серии
повышенный расход, LCD; исполнения с наклоном и моторизованным окном
Когда выбирают КАДАММ ЛАМ-РЕЦ: Серия подходит, когда одному, двум или трём специалистам предстоит долгая асептическая работа и важны щадящий поток в проёме и небольшой расход фильтра. Для защиты персонала берите ББК-А2; для коротких операций и тесного помещения — ЛАМ-ВБ или настольный ЛАМ-ВН; для кислот — ЛАМ-ПП. Мы поставляем все эти серии и поможем сравнить их под вашу методику.
Какая серия подойдёт под вашу задачу
Ответьте на несколько вопросов — подскажем, какой ламинарный шкаф подходит.
Нет. Отобранная после рабочей зоны доля воздуха остаётся в корпусе и повторно проходит HEPA-фильтр, наружу через проём выходит лишь остаток. К столешнице нефильтрованный воздух не поступает.
Чем ЛАМ-РЕЦ отличается от бокса микробиологической безопасности (БМБ)?+
Внешне они похожи: закрытая зона, стекло спереди, перфорация по передней кромке. Однако бокс класса II спроектирован и испытан для защиты персонала — в проёме у него входящий поток, на выбросе стоит фильтр, скорости нормированы и контролируются. ЛАМ-РЕЦ бережёт образец.
Если вы работаете с клиническим материалом или патогенами, нужен ББК-А2.
Подходит ли шкаф для работы с летучими растворителями?+
Нет. Раз воздух циркулирует внутри, пары будут скапливаться в корпусе, а HEPA-фильтр их не улавливает. Токсичные и летучие вещества переносят в вытяжной шкаф.
Почему расход воздуха у трёх ширин одинаковый?+
Таблица характеристик даёт для всей серии одно значение — 750 м³/ч. Если вы рассчитываете воздухообмен и тепловыделение в помещении, запросите у менеджера точную цифру для нужной ширины ещё до заказа.
Как определиться с шириной?+
Смотрите, сколько человек будет работать одновременно: на одного — 1100 мм, на двоих — 1500 мм, на троих — 1800 мм. Если специалист один, но в зоне постоянно находятся мешалка, центрифуга и штативы, лучше взять 1500 мм.
Подойдёт ли ЛАМ-РЕЦ как ламинарный бокс для лаборатории с долгими сменами?+
Да, ради этого возврат воздуха и сделан. Доля чистого воздуха уходит обратно в тракт корпуса, наружу через проём выходит меньше, поэтому лицо и руки не стоят под непрерывной струёй. Стол на высоте 750 мм рассчитан на работу сидя, а HEPA-фильтр забивается пылью лаборатории не так быстро.
Патогены и клинический материал в нём всё равно не обрабатывают — для них нужен бокс микробиологической безопасности ББК-А2.
Как убедиться, что шкаф работает правильно после монтажа или смены фильтра?+
Анемометром замеряют скорость нисходящего потока в ряде точек зоны — норма 0,3–0,45 м/с. Герметичность HEPA-фильтра проверяют аэрозольным генератором и счётчиком частиц, сканируя всю площадь фильтра со стороны зоны.
Также измеряют освещённость столешницы люксметром и шум шумомером. Нужные приборы можно добавить к заказу из списка аксессуаров на этой странице.
Когда пора заменить УФ-лампу?+
С годами лампа излучает слабее, хотя продолжает светиться. Отработанные часы отображаются на дисплее, и лампу заменяют, как только выработан ресурс из паспорта, а не после выхода из строя. Для шкафа 1100 мм нужна лампа 20 Вт, для шкафов 1500 и 1800 мм — 40 Вт.
Что поставляется в комплекте?+
Шкаф оснащён HEPA-фильтром, LCD-дисплеем, LED-подсветкой, УФ-лампой и двумя розетками с защитой от брызг внутри зоны. Что именно войдёт в поставку и будет ли в ней подставка, подтвердит менеджер при оформлении заказа.
Есть ли дополнительные опции?+
Заводские опции для этой серии не предусмотрены. Весовой стол, подлокотник, газовый кран, датчик давления, угольный фильтр и фильтр ULPA с ЛАМ-РЕЦ не поставляются. Дополнить заказ можно аксессуарами: креслами, подставкой для ног и приборами для контроля шкафа.
