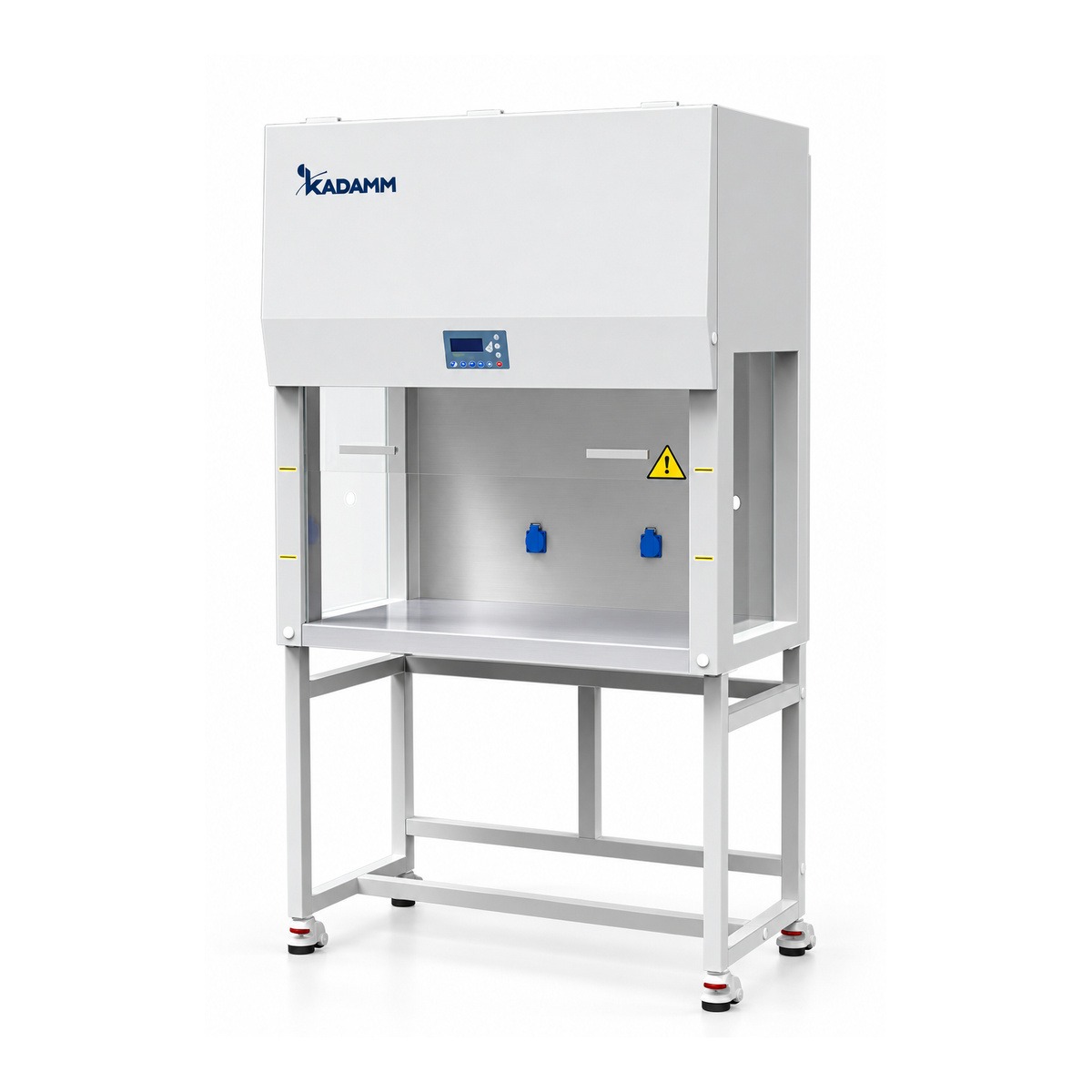

Напольный ламинар вертикального потока: воздух после HEPA-фильтра идёт сверху вниз и держит образец в стерильной зоне. Серия построена на трёх платформах — электропривод стекла с подъёмной подставкой, фронт с наклоном, электропривод стекла с усиленными розетками.
Модели и артикулы
Что это за серия
КАДАММ ЛАМ-ВП — напольный ламинарный бокс с вертикальным потоком для асептических операций: ламинар этой серии рассчитан на долгую работу с клеточными линиями, средами и растениями in vitro. Воздух из помещения проходит предфильтр, затем HEPA-фильтр, который задерживает не менее 99,995 % частиц размером 0,3 мкм, и опускается на рабочую поверхность ровным однонаправленным потоком. Так зона над столом очищается от взвеси и микрофлоры, а воздух уходит наружу через проём. Защищён при этом только продукт: оператор и лаборатория остаются без барьера, поэтому патогены обрабатывают в боксе микробиологической безопасности (БМБ) II класса.
Мы поставляем десять моделей, собранных на трёх платформах. ЛАМ-ВП800…ЛАМ-ВП1800 (пять типоразмеров) оснащены стеклом с электроприводом, датчиком скорости воздуха и подставкой, на которой высоту стола выставляют вручную в пределах 760–1010 мм. Платформа прошла сертификацию ETL под рынок Северной Америки, отсюда штатное питание 110–127 В 60 Гц. Вариант для сети 220 В 50 Гц обсуждается отдельно — уточняйте у менеджера.
У ЛАМ-ВП800Х, ЛАМ-ВП1300Х и ЛАМ-ВП1800Х фронт наклонён на 7°. Сидящий оператор оказывается ближе к объекту работы, не наклоняется корпусом и легче переносит длинную смену. Расход воздуха выбирают из восьми ступеней, ультрафиолет стартует с паузой 5 с, а датчик следит за подъёмом стекла и подаёт сигнал, если оно открыто сверх допустимого.
ЛАМ-ВП1300М и ЛАМ-ВП1800М — шкафы со стеклом на электроприводе, рабочей зоной глубиной 645 мм и парой брызгозащищённых розеток, рассчитанных суммарно на 1000 Вт. Для этой пары подтверждены чистота ISO 5 по ГОСТ Р ИСО 14644-1, обсеменённость до 0,5 КОЕ на чашку за 30 минут и вибрация стола в пределах 5 мкм. Кран для газа установлен уже в базовой поставке.
Каркас у всех исполнений сварной, из холоднокатаного листа, окрашен порошковой краской с антимикробными свойствами; стол — из нержавейки 304. Закалённое стекло толщиной 5 мм не пропускает УФ-излучение наружу. В поставку входит подставка на колёсах со стопорами, так что покупать стол не требуется.
Как устроена серия
Технические характеристики
| Параметр | КАДАММ ЛАМ-ВП800 | КАДАММ ЛАМ-ВП1100 | КАДАММ ЛАМ-ВП1300 |
|---|---|---|---|
| Габариты Ш×Г×В, мм | 800×700×2090–2340 | 1100×700×2090–2340 | 1300×700×2090–2340 |
| Внутренняя рабочая зона Ш×Г×В, мм | 700×575×625 | 1000×575×625 | 1200×575×625 |
| Высота стола от пола | 760–1010 мм, регулируемая | ||
| Наибольший подъём стекла | 480 мм | ||
| Стекло фронта | моторизованное, закалённое 5 мм, задерживает УФ | ||
| Скорость потока вниз | 0,41–0,50 м/с (80–99 fpm) | ||
| Фильтр грубой очистки | полиэфирное волокно | ||
| HEPA-фильтр | 1 шт., ≥99,995 % при 0,3 мкм | ||
| Панель управления | LCD-дисплей | ||
| Тревоги | отклонение скорости потока | ||
| Шум | ≤68 дБ(А) | ||
| Освещённость стола | ≥300 лк | ||
| Светодиодный светильник | 10 Вт | 14 Вт | |
| Ультрафиолетовая лампа 253,7 нм | 20 Вт | 30 Вт | |
| Розетки с защитой от брызг | 1 двойная, до 500 Вт | ||
| Мощность | 900 Вт | 1110 Вт | |
| Электросеть | 110–127 В, 60 Гц; 220 В — уточняйте у менеджера | ||
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | ||
| Материал стола | нержавеющая сталь 304 | ||
| Датчик потока | ✓ | ||
| Кран для газа | — | ||
| Опорная подставка | на роликах, ручная регулировка высоты | ||
| Вес с упаковкой | 190 кг | 230 кг | 265 кг |
| Размеры упаковки Ш×Г×В, мм | 945×990×1610 | 1245×990×1610 | 1445×990×1610 |
| Параметр | КАДАММ ЛАМ-ВП1500 | КАДАММ ЛАМ-ВП1800 |
|---|---|---|
| Габариты Ш×Г×В, мм | 1500×700×2090–2340 | 1800×700×2090–2340 |
| Внутренняя рабочая зона Ш×Г×В, мм | 1400×575×625 | 1700×575×625 |
| Высота стола от пола | 760–1010 мм, регулируемая | |
| Наибольший подъём стекла | 480 мм | |
| Стекло фронта | моторизованное, закалённое 5 мм, задерживает УФ | |
| Скорость потока вниз | 0,41–0,50 м/с (80–99 fpm) | |
| Фильтр грубой очистки | полиэфирное волокно | |
| HEPA-фильтр | 1 шт., ≥99,995 % при 0,3 мкм | |
| Панель управления | LCD-дисплей | |
| Тревоги | отклонение скорости потока | |
| Шум | ≤68 дБ(А) | |
| Освещённость стола | ≥300 лк | |
| Светодиодный светильник | 18 Вт | 22 Вт |
| Ультрафиолетовая лампа 253,7 нм | 40 Вт | |
| Розетки с защитой от брызг | 1 двойная, до 500 Вт | |
| Мощность | 1110 Вт | 1250 Вт |
| Электросеть | 110–127 В, 60 Гц; 220 В — уточняйте у менеджера | |
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | |
| Материал стола | нержавеющая сталь 304 | |
| Датчик потока | ✓ | |
| Кран для газа | — | |
| Опорная подставка | на роликах, ручная регулировка высоты | |
| Вес с упаковкой | 280 кг | 320 кг |
| Размеры упаковки Ш×Г×В, мм | 1645×990×1610 | 1945×990×1610 |
| Параметр | КАДАММ ЛАМ-ВП800Х | КАДАММ ЛАМ-ВП1300Х | КАДАММ ЛАМ-ВП1800Х |
|---|---|---|---|
| Габариты Ш×Г×В, мм | 800×665×1850 | 1300×710×1850 | 1800×710×1850 |
| Внутренняя рабочая зона Ш×Г×В, мм | 700×575×625 | 1200×575×625 | 1700×575×625 |
| Высота стола от пола | 750 мм | ||
| Наибольший подъём стекла | 400 мм | ||
| Стекло фронта | закалённое 5 мм, задерживает УФ, наклон 7° | ||
| Скорость потока вниз | 0,30–0,45 м/с, 8 ступеней | ||
| Фильтр грубой очистки | полиэфирное волокно | ||
| HEPA-фильтр | 1 шт., ≥99,995 % при 0,3 мкм | ||
| Панель управления | LCD-дисплей | ||
| Тревоги | высота открытия стекла | ||
| Шум | ≤65 дБ(А) | ||
| Освещённость стола | ≥300 лк | ||
| Светодиодный светильник | 8 Вт | 12 Вт | 16 Вт |
| Ультрафиолетовая лампа 253,7 нм | 20 Вт | 30 Вт | 40 Вт |
| Розетки с защитой от брызг | 2, общая нагрузка до 500 Вт | ||
| Мощность | 650 Вт | 750 Вт | 900 Вт |
| Электросеть | 220 В ± 10 %, 50/60 Гц | ||
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | ||
| Материал стола | нержавеющая сталь 304 | ||
| Кран для газа | — | ||
| Опорная подставка | на роликах с фиксаторами | ||
| Вес с упаковкой | 140 кг | 220 кг | 280 кг |
| Размеры упаковки Ш×Г×В, мм | 940×980×1350 | 1440×980×1350 | 1940×980×1350 |
| Параметр | КАДАММ ЛАМ-ВП1300М | КАДАММ ЛАМ-ВП1800М |
|---|---|---|
| Габариты Ш×Г×В, мм | 1300×750×1960 | 1800×750×1960 |
| Внутренняя рабочая зона Ш×Г×В, мм | 1200×645×625 | 1700×645×625 |
| Высота стола от пола | 750 мм | |
| Наибольший подъём стекла | 430 мм | |
| Стекло фронта | моторизованное, закалённое 5 мм, задерживает УФ | |
| Скорость потока вниз | 0,30–0,45 м/с | |
| Фильтр грубой очистки | полиэфирное волокно | |
| HEPA-фильтр | 1 шт., ≥99,995 % при 0,3 мкм | |
| Чистота воздуха в зоне | ISO 5 (класс 100) | |
| Микробиологическая чистота | ≤0,5 КОЕ/чашку за 30 мин | |
| Вибрация стола | ≤5 мкм | |
| Панель управления | LCD-дисплей | |
| Тревоги | перепад давления на фильтре, замена фильтра, низкая скорость | |
| Шум | ≤65 дБ(А) | |
| Освещённость стола | ≥300 лк | |
| Светодиодный светильник | 12 Вт | 16 Вт |
| Ультрафиолетовая лампа 253,7 нм | 30 Вт | 40 Вт |
| Розетки с защитой от брызг | 2, общая нагрузка до 1000 Вт | |
| Мощность | 400 Вт | 450 Вт |
| Электросеть | 220 В ± 10 %, 50/60 Гц | |
| Материал корпуса | холоднокатаная сталь, антибактериальное порошковое покрытие | |
| Материал стола | нержавеющая сталь 304 | |
| Кран для газа | в комплекте | |
| Опорная подставка | на роликах с фиксаторами | |
| Вес с упаковкой | 218 кг | 330 кг |
| Размеры упаковки Ш×Г×В, мм | 1440×1070×1650 | 1940×1070×1650 |
Заводские опции
Опции ставятся на заводе. Под каждой указано, с какими моделями её можно заказать, — конфигуратор сам скроет то, что к выбранной модели не подходит.
Аксессуары и контрольные приборы
Подставку получает каждая модель. Ниже — кресла, подставка под ноги и контрольные приборы для проверки после монтажа и смены фильтра. Выбранное добавится в заявку вместе со шкафом.
Сферы применения
Чем сильна серия
Платформа под характер работы. Электропривод стекла и подъёмная подставка, наклонный фронт для долгих сидячих операций либо электропривод с краном для газа и розетками на 1000 Вт. Шкаф подбирают по задаче, а не только по ширине.
Поток на всю рабочую ширину. Производительность вентиляторов рассчитана так, чтобы скорость держалась по всей зоне до 1700 мм. Предфильтр берёт на себя крупную пыль, и HEPA служит дольше.
Стол под рост оператора. В ЛАМ-ВП800…1800 подставка выставляет рабочую поверхность на высоту от 760 до 1010 мм — удобно и стоя, и сидя.
Защита от неверных действий. Ультрафиолет нельзя включить при работающем вентиляторе и свете, а в моделях М — ещё и при открытом стекле. Тревоги сообщают о падении скорости и засорении фильтра.
Питание приборов внутри. К брызгозащищённым розеткам подключают мешалки, дозаторы, мини-центрифуги; в моделях М на розетки можно дать в сумме до 1000 Вт.
Лёгкая дезинфекция. Стол из нержавейки 304, ровная порошковая окраска и закалённое стекло спокойно переносят частую обработку спиртовыми и хлорными составами.
