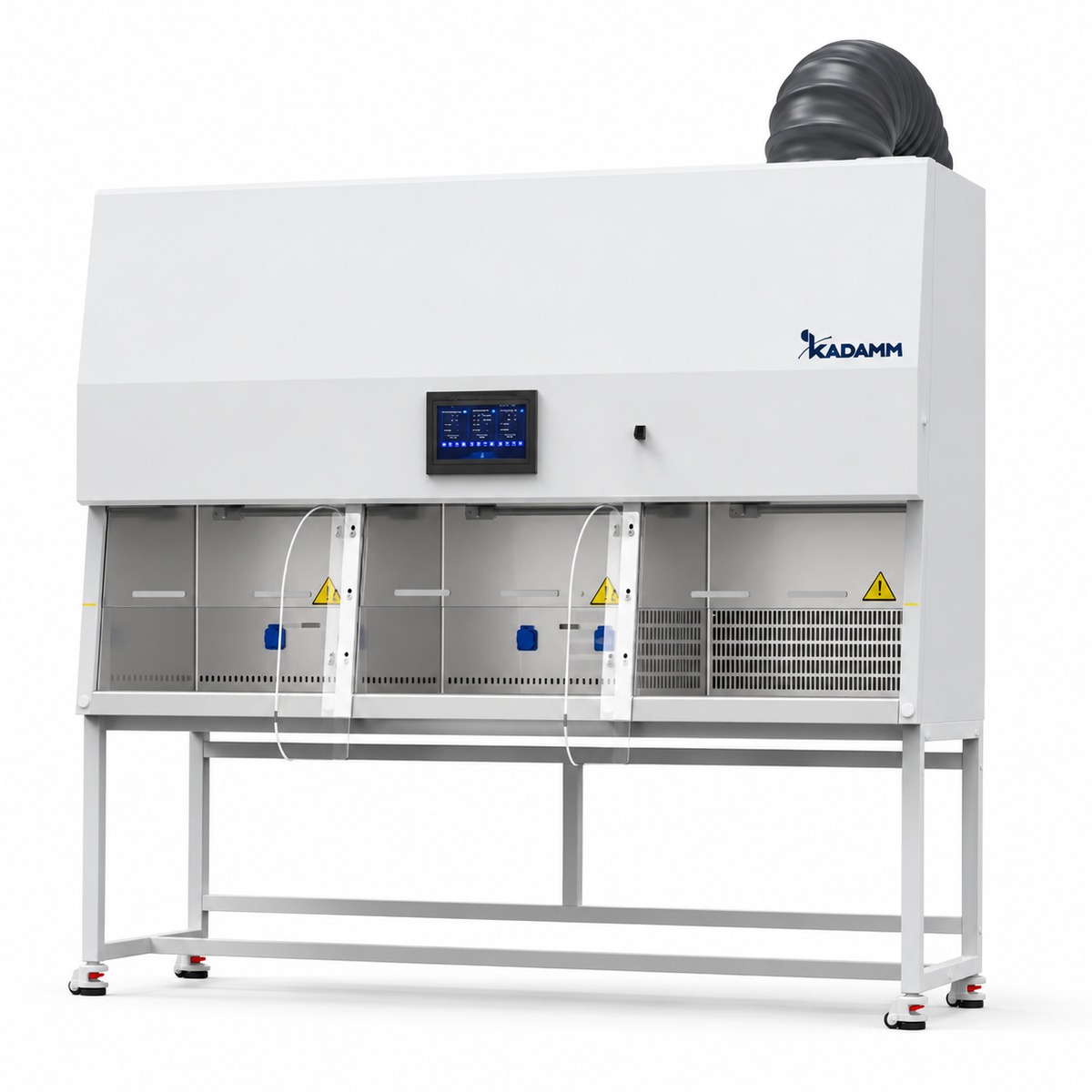

КАДАММ ПЦР — ПЦР-бокс для ПЦР-диагностики с HEPA H14, УФ-лампой и окном на электроприводе

Линейка КАДАММ ПЦР — напольные боксы абактериальной воздушной среды (ПЦР-боксы), в которых готовят и ставят полимеразную цепную реакцию. Бокс нужен, чтобы в пробирку не проникла чужая ДНК: ампликоны прежних прогонов, аэрозоль от соседних образцов, пыль с халата лаборанта. Ложноположительные ответы ПЦР обычно объясняются как раз такой контаминацией, а не сбоем амплификатора, — поэтому смеси для реакции собирают в выделенном боксе.

Защиту обеспечивают два независимых механизма. Воздушный: вентилятор втягивает воздух комнаты через промываемый полиэфирный предфильтр и сверху подаёт его в зону работы сквозь HEPA H14, который улавливает 99,995 % частиц 0,3 мкм; скорость потока вниз настраивается от 0,3 до 0,5 м/с. Ультрафиолетовый: в перерывах между сериями бактерицидная лампа 253,7 нм облучает поверхности и разрушает следы нуклеиновых кислот. По истечении заданного времени (0–90 минут) таймер гасит лампу, а блокировка разрешает её запуск лишь при опущенном фронтальном окне.

Ширина корпуса — пять вариантов: 800, 1000, 1200, 1300 и 1500 мм; глубина у всех около 700 мм, высота 1770 мм. Внутри зона работы 595 мм в глубину, 550–560 мм в высоту и от 700 до 1400 мм в ширину. Столешница расположена на 750 мм от пола — так удобно работать сидя на лабораторном стуле.

Буква М в артикуле — признак окна на электроприводе: у ПЦР800М, ПЦР1200М, ПЦР1300М и ПЦР1500М его поднимает и опускает мотор, команды подаются с экрана ЖК. ПЦР1000 сделан с окном, которое двигают рукой, дисплеем LED и парой УФ-ламп на 20 Вт; по ширине он стоит между 800 и 1200 мм. Окно с мотором открывает проём до 300 мм, ручное у ПЦР1000 — до 320 мм.

В поставку входят подставка на поворотных колёсах с регулируемыми ножками, полка со штангой из нержавейки и пара розеток с влагозащитой. Вентиляция здания боксу не нужна: очищенный воздух уходит обратно в комнату. Для запуска достаточно розетки 220 В.

Если ПЦР-лаборатория поделена на зоны, эти боксы размещают в комнатах, где готовят реакционные смеси и вносят выделенную ДНК. В каждой зоне — собственный бокс, собственные дозаторы и расходники: стоит перенести прибор из одной зоны в другую, и смысл фильтрации теряется. Пять размеров позволяют вписать бокс в конкретную комнату: 800 мм — в тесное помещение на одного лаборанта, 1300–1500 мм — туда, где работают с планшетами на 96 и 384 лунки и держат внутри вортекс и мини-центрифугу.

Скорость выбирают по задаче. На максимуме (0,5 м/с) поток быстрее выдувает частицы, занесённые рукавами и руками; на минимуме (0,3 м/с) тише и меньше тревожит лёгкие пробирки и плёнки для планшетов. Предфильтр моют водой прямо на месте, и HEPA служит дольше.

Корпус сделан из холоднокатаной стали под антибактериальной порошковой краской, столешница — из нержавейки 304. Переднее и боковые окна из закалённого стекла 5 мм не пропускают ультрафиолет, так что облучение можно запускать днём, когда рядом работают люди. Светодиоды дают на столешнице от 350 лк, шум — до 65 дБ.

Руки заняты делом, а не окном. У моделей М стекло ходит вверх и вниз по нажатию кнопки. Дозатор и штатив остаются в обеих руках, окно не съезжает и не перекашивается.

Облучение не опасно для персонала. Лампа загорается только при опущенном окне и гаснет по таймеру. Стекло 5 мм ультрафиолет не пропускает, поэтому во время цикла можно спокойно работать рядом.

Запуск сразу после распаковки. Колёсная подставка, полка со штангой, пара розеток, УФ-лампа и HEPA H14 уже в поставке. Воздуховод и монтаж не требуются — бокс подкатывают к розетке.

Пять размеров под разную загрузку. От 800 мм на одного лаборанта со штативом до 1500 мм, куда встают амплификатор, центрифуга-вортекс и пара наборов дозаторов.

Модель без мотора. ПЦР1000 с ручным окном и двумя лампами УФ берут, когда привод не нужен, а важно ровно облучить столешницу. Над зоной шириной 900 мм стоят две лампы по 20 Вт, проём поднимается до 320 мм, а потребляет бокс 300 Вт — меньше любой модели с мотором.

Прозрачные стенки с трёх сторон. Переднее и два боковых закалённых стекла дают свет и обзор. Лаборант видит планшеты и штативы сбоку, коллеги — что бокс сейчас занят.

Розетки внутри бокса. Пара влагозащищённых розеток с общей нагрузкой до 500 Вт — под вортекс, мини-центрифугу и твердотельный термостат, без удлинителя через проём.
