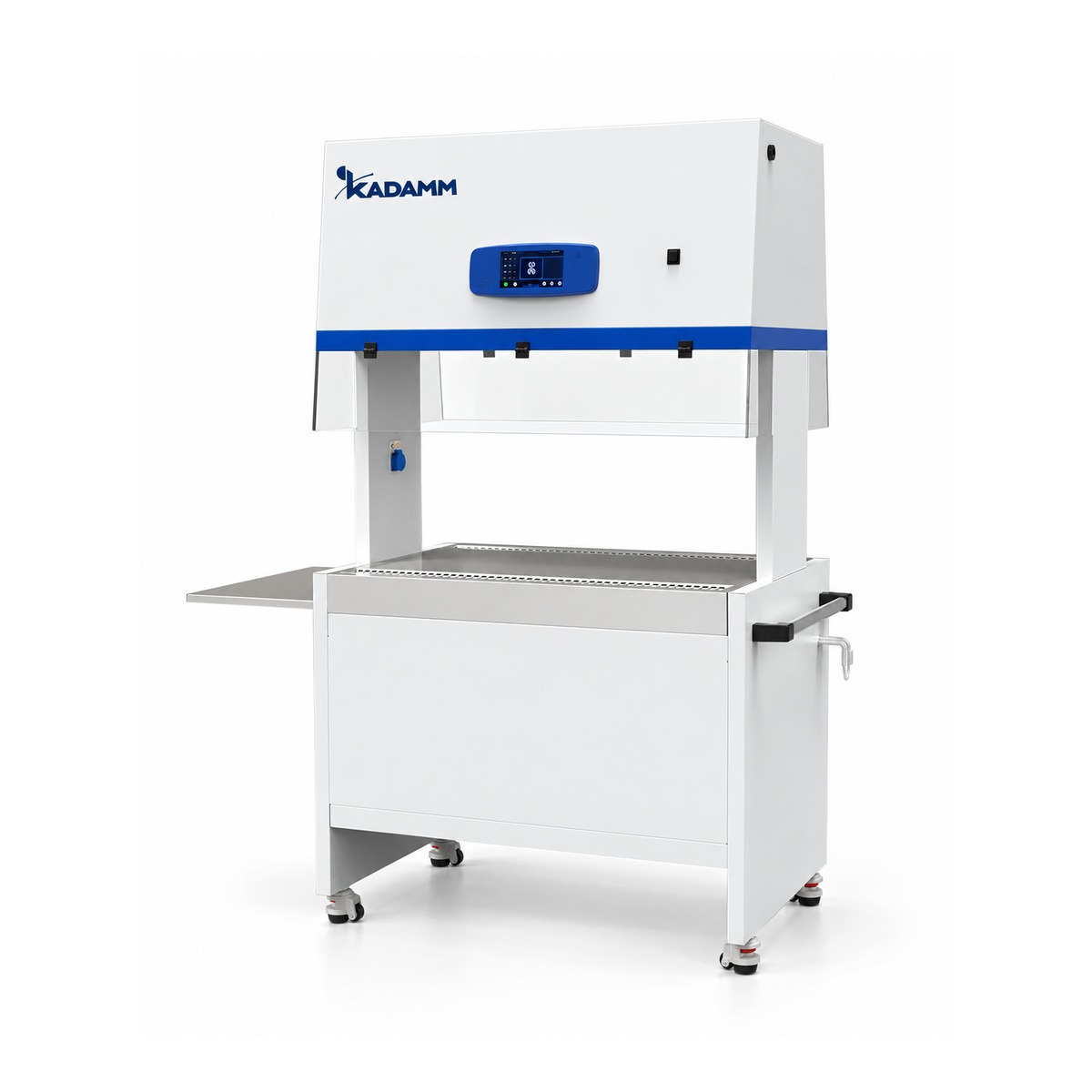

КАДАММ САВ — рабочие станции вивария для пересадки животных и работы с подстилкой

Серия КАДАММ САВ рассчитана на виварии с лабораторными животными, включая SPF-содержание (животные, свободные от специфической патогенной флоры). Пыль и аллергены в таком помещении поднимаются прежде всего на трёх повседневных операциях: перевод животных из использованной клетки в свежую, разбор клеток с отработанной подстилкой и её высыпание в мешки или контейнеры. Мы поставляем под каждую из этих операций отдельную станцию, и воздушная схема у каждой своя.

Изолятор держит животное всё время внутри замкнутого объёма, а руки оператора попадают туда только через перчаточные порты. Станция САВ устроена иначе: это открытое место для работы. Клетку снимают со стеллажа, ставят в зону, и руки оператора действуют внутри напрямую, без всяких портов. Защищает людей и животных воздушный поток: в станциях для клеток и для разборки подстилки он идёт сверху вниз через ULPA, в станции для сброса — снаружи внутрь, в проём, где поддерживается разрежение.

КАДАММ САВ-К предназначена для смены клеток. Сверху на зону подаётся вертикальный поток со скоростью от 0,35 м/с, прошедший фильтр ULPA, который улавливает 99,9995 % частиц 0,12 мкм. Открытая клетка оказывается в отфильтрованном воздухе, и пыль из помещения к животным не попадает. Отработанный воздух уходит через ещё один ULPA, поэтому ни аллергены, ни характерный запах не достаются сотруднику и не расходятся по комнате. Зона размером 1015×750×585 мм доступна с двух сторон, у станции работает один человек или двое. Потребление — 800 Вт.

КАДАММ САВ-П служит для обработки подстилки, место за ней одно. В зону 1000×600×660 мм с широким проёмом входят клетки для грызунов ходовых типов. Воздух очищается последовательно: предфильтр, ULPA на 99,9995 % и слой активированного угля, задерживающий аммиак и прочие летучие выделения использованной подстилки. Задняя и боковые стенки выполнены как единое целое из стали 304 с радиусными внутренними углами, так что грязи негде скапливаться. Потребление — 700 Вт.

КАДАММ САВ-У — исполнение для утилизации подстилки, появившееся в серии последним. Станция работает как укрытие под разрежением: центробежный вентилятор на 550 Вт перемещает от 1000 м³/ч воздуха, и через рабочий проём поток затягивается внутрь со скоростью от 0,6 м/с, скорость переключается по ступеням. Подстилку из клетки вытряхивают в проём 400×380 мм, а под ним находится бак 500×500 мм из нержавеющей стали либо мешок для медицинских отходов. Пыль и частицы затягиваются в корпус, к дыханию оператора не поднимаются, а наружу выходят только после предфильтра G4 и фильтра H14.

С использованной подстилкой работают и САВ-П, и САВ-У, но подход у них разный. САВ-П держит над зоной чистый поток сверху вниз через ULPA и гасит запах углём, поэтому за ней удобно освобождать клетки, перебирать и рассортировывать их содержимое. САВ-У чистой зоны не образует, её задача — затянуть пыль внутрь. Взамен она прокачивает больше воздуха, проём ведёт сразу в бак, а весит станция меньше: 150 кг нетто. Ей место там, где подстилку высыпают сплошным потоком, — в моечной или на площадке сбора отходов.

Обе станции, САВ-К и САВ-П, управляются с сенсорной ЖК-панели, но выводит она разное. САВ-К всё время показывает текущую скорость потока и подаёт сигнал звуком и светом, если скорость ушла от нормы или пора менять фильтр. На панели САВ-П отображается режим работы, аварийная сигнализация у неё не указана. Столешница САВ-К из стали 304 легко снимается, чтобы убрать накопившиеся отходы. Все три станции питаются от однофазной сети 220 В; частота у САВ-К и САВ-П — 50/60 Гц, у САВ-У штатно 50 Гц, а 60 Гц делается под заказ. Вариант на 110 В изготавливается как заводская опция.

Отдельное исполнение под каждую задачу. Пересадке нужен чистый воздух над клеткой, разборке подстилки — нейтрализация запаха, массовому высыпанию — мощный подсос. Серия решает это тремя станциями, каждая настроена на своё, а не одним прибором «на всё».

Защищены и животные, и люди. В САВ-К ULPA над клеткой и ULPA на выходе воздуха работают на обе стороны: пыль комнаты не доходит до животных, а их аллергены — до сотрудника.

Очистка строже HEPA. ULPA улавливает 99,9995 % частиц 0,12 мкм. Это самые проникающие частицы, и именно их HEPA пропускает в большей доле.

Пересадка в четыре руки. К зоне САВ-К подходят с двух сторон, и два человека обрабатывают одну партию клеток параллельно.

Подстилка без запаха и пыли. В САВ-П аммиак связывает уголь, в САВ-У разрежение удерживает пыль внутри проёма, пока подстилку высыпают.

Лёгкая санобработка. Сталь 304 в САВ-К и САВ-П, радиусные углы в САВ-П, снимаемая столешница в САВ-К: по окончании смены станцию моют и обрабатывают теми дезинфектантами, что уже есть в виварии.

Состояние станции на виду. В САВ-К экран отображает скорость потока, сигнализация предупреждает о выходе за допуск и о замене фильтра, так что неисправность не останется незамеченной.
