Здесь между сменами хранятся комбинезоны, халаты и бахилы операторов чистых зон. Отсек всё время продувается воздухом после HEPA, поэтому пыль раздевалки на одежду не ложится. Три ширины корпуса, материал и двери выбираются при заказе.
HEPA и стрелочный дифманометрПрямоприводной вентиляторСкорость потока по ступенямМатериал корпуса и дверей под заказ
▤
Составьте спецификацию под вашу лабораторию3 модели и количество · аксессуары и приборы · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
Корпус 1256×656×2200 мм, ширина 1256 мм · фильтр HEPA и дифманометр
КАДАММ БЧО-1976
Корпус 1976×656×2200 мм, ширина 1976 мм · фильтр HEPA и дифманометр
КАДАММ БЧО-2496
Корпус 2496×656×2200 мм, ширина 2496 мм · фильтр HEPA и дифманометр
Что это за серия

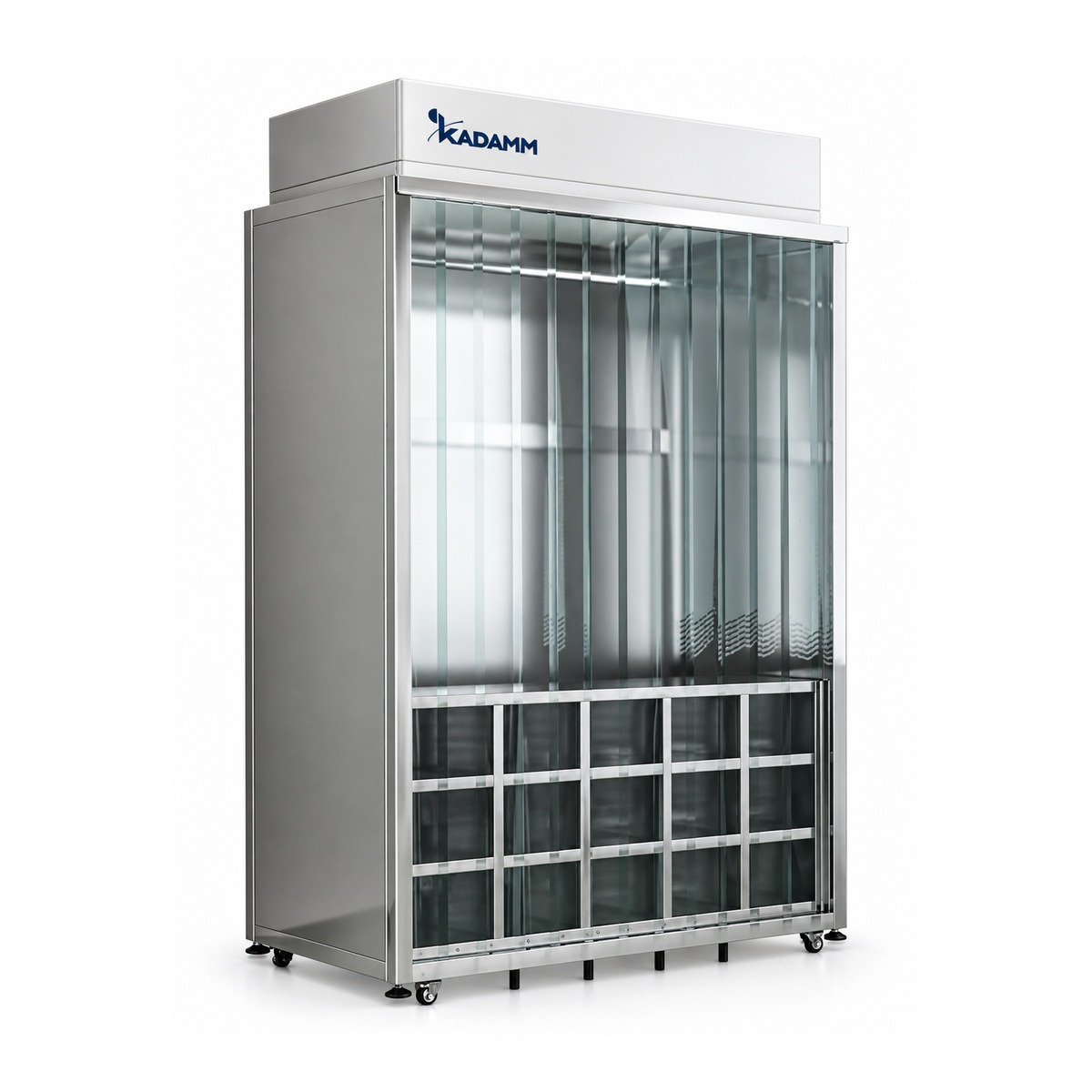

Серия КАДАММ БЧО — гардеробы, в которых персонал чистых помещений держит свою спецодежду: халаты, комбинезоны, капюшоны и бахилы. В верхней части корпуса установлен фильтровентиляционный модуль. Он без перерыва гонит через отсек однонаправленный поток, прошедший фильтр HEPA (99,995 % для частиц размером 0,3 мкм). Так одежда остаётся в чистом воздухе не только в момент, когда её надевают, но и все часы между сменами.
Проблему знает любой, кто отвечает за чистые зоны. За ночь вещи в обычном шкафу собирают пыль раздевалки, ворсинки от соседних комплектов и то, что люди приносят с улицы. Утром оператор заносит всё это на себе в зону, и в начале смены счётчик частиц фиксирует скачок. В гардеробе БЧО на ткань может осесть только воздух после HEPA, а частицы, попавшие внутрь при развешивании, поток выносит наружу.
Такие гардеробы ставят на фармацевтических заводах, на участках выпуска медицинских изделий, в цехах электроники и микроэлектроники, в оптике и точном приборостроении, на пищевых предприятиях с чистыми зонами и в лабораториях, где есть чистые помещения. Как правило, место ему — раздевалка или шлюз у входа в зону: там персонал переодевается и забирает свежий комплект.
Мы выпускаем три ширины — 1256, 1976 и 2496 мм; глубина у всех 656 мм, высота 2200 мм. Ширину подбирают по количеству комплектов, висящих одновременно: людей в смене, смен в сутки, нужен ли каждому запасной комплект. Точная вместимость каждого типоразмера зависит от того, что хранится (комбинезоны или халаты) и на каких плечиках, — её назовёт менеджер.
Воздух подаёт центробежный вентилятор с прямым приводом, изготовленный в Германии. Ремней и шкивов нет, поэтому шум и вибрация невелики, а обслуживать привод не нужно. Скорость выбирается переключателем по ступеням в пределах 0,45–0,7 м/с: нижние ступени подходят для лёгких халатов и тишины в раздевалке, верхние — для плотных комбинезонов и полностью загруженного отсека. Расход воздуха в номинале составляет 400–500 м³/ч.
На корпусе стоит стрелочный дифференциальный манометр, он показывает, какой перепад давления создаёт фильтр HEPA. Фильтр забивается, перепад растёт, и срок замены понятен без разборки; цифры удобно вносить в журнал обслуживания помещения. Конструкция рассчитана по классам US Federal Standard 209E — сейчас вместо этого документа действует ГОСТ Р ИСО 14644-1.
Комплектацию собирают под конкретное помещение. Корпус делается из нержавеющей стали SUS201 либо SUS304 — вторую марку берут там, где стены и мебель часто обрабатывают агрессивной дезинфекцией. Дверь бывает в виде шторы, акриловой панели, прозрачного стекла, крашеной или нержавеющей стали. По желанию добавляются предфильтры, химические молекулярные фильтры от газовых примесей и мембранный фильтр PTFE: у него малое сопротивление, и расход электроэнергии падает более чем на 30 %. Сеть — 220 или 380 В, 50 Гц.
Гардероб БЧО хранит одежду в чистом воздухе, но оператора он не очищает и воздушный душ не заменяет. В зоне переодевания их обычно ставят вместе: из гардероба берут чистый комплект, а через воздушный душ одетый человек проходит перед самой дверью в зону.
Как устроена серия
Непрерывный обдув после HEPAКомплекты висят в потоке, очищенном фильтром HEPA с задержанием 99,995 % частиц 0,3 мкм. Пыль раздевалки на ткань не попадает, а то, что всё-таки осело, сдувается.
Прямоприводной вентиляторЦентробежный агрегат из Германии работает без ремня: тихо, почти без вибрации, без обслуживания привода, устойчиво даже при работе сутки напролёт.
Скорость по ступенямПереключателем выставляется поток от 0,45 до 0,7 м/с — по виду одежды и по заполненности отсека. Расход в номинале 400–500 м³/ч.
Стрелочный дифманометрПрибор на корпусе отображает перепад давления на HEPA и подсказывает, когда пора менять фильтр, — шкаф для этого открывать не надо.
Нержавеющий корпусСталь SUS201 или SUS304 по выбору заказчика. SUS304 рекомендуем помещениям, где поверхности регулярно обрабатывают агрессивной дезинфекцией.
Пять исполнений двериШтора — для быстрого доступа, акрил и стекло — чтобы видеть содержимое, крашеная или нержавеющая сталь — когда отсек должен быть закрыт глухо.
Фильтры дополнительной ступениПредфильтр бережёт ресурс HEPA, химический молекулярный фильтр улавливает газы, мембрана PTFE уменьшает сопротивление и потребление энергии.
Три ширины и нестандартСтандартно — 1256, 1976 и 2496 мм при глубине 656 мм. Другие размеры изготовим по запросу.
Технические характеристики
Параметр
КАДАММ БЧО-1256
КАДАММ БЧО-1976
КАДАММ БЧО-2496
Габариты Ш×Г×В, мм
1256×656×2200
1976×656×2200
2496×656×2200
Размер фильтровентиляционного модуля, мм
1175×575×320
Тип и эффективность фильтра
HEPA, 99,995 % при 0,3 мкм
Контроль загрузки фильтра
дифференциальный манометр, перепад давления на HEPA
Скорость воздушного потока
0,45–0,7 м/с
Способ регулировки скорости
ступенчатый переключатель
Расход воздуха, номинал
400–500 м³/ч
Тип вентилятора
центробежный, прямой привод, производство Германии
Данные сверены по каталогу; сверки с сайтом поставщика не было. Габарит БЧО-2496, количество и размер фильтровентиляционных модулей в БЧО-1976 и БЧО-2496, мощность и расход для отдельного типоразмера, шум, массу и вместимость в комплектах уточняйте у менеджера.
Аксессуары и контрольные приборы
Исполнение гардероба — сталь корпуса (SUS201 или SUS304), вид двери, предфильтр, молекулярный фильтр, мембрана PTFE, сеть 220 или 380 В — опишите в комментарии к заявке, менеджер его подтвердит. Фильтр ULPA к этой серии не поставляем, дифманометр установлен уже в базовой комплектации. Ниже — приборы для приёмки и контроля гардероба; выбранные позиции добавятся в заявку.
Спецификация КАДАММ БЧОМодели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Производство лекарствХранение чистой и стерильной спецодежды и выдача её персоналу на входе в чистые зоны фармацевтического завода.
Медицинские изделияКомплекты для сборщиков и упаковщиков стерильной продукции: инструментов, имплантатов и других изделий.
Электроника и микроэлектроникаКомбинезоны для участков, где собирают платы, полупроводники и дисплеи: любая частица на изделии оборачивается браком.
Оптика и прецизионная механикаОдежда для монтажа оптических узлов, лазеров, датчиков и точных механизмов.
Пищевые чистые зоныСпецодежда для асептического розлива и фасовки детского и специального питания.
Лаборатории с чистыми помещениямиГардероб в шлюзе лабораторий клеточных технологий, микробиологии и контроля качества.
Чем сильна серия
Комплект готов к смене. В простом шкафу за ночь на ткань ложится пыль раздевалки. В БЧО вещи постоянно обдуваются воздухом после HEPA, и оператор не несёт эту грязь в зону.
Фильтр под контролем. Перепад давления на HEPA виден по дифманометру, поэтому замену назначают по фактическому состоянию, а не по графику или по ослабевшему потоку.
Тихо и без обслуживания. Прямоприводной вентилятор без ремня почти не вибрирует и не требует ухода — гардероб спокойно стоит в раздевалке, где переодеваются люди.
Поток по одежде. Ступени от 0,45 до 0,7 м/с: послабее для халатов, посильнее для плотных комбинезонов и полного отсека.
Комплектация под помещение. При заказе выбирают сталь SUS201 или SUS304, один из пяти типов двери, предфильтр, молекулярный фильтр и мембрану PTFE в любом сочетании.
Ширина по численности смены. Три размера — 1256, 1976 и 2496 мм — при общей глубине 656 мм, так что гардеробы выстраиваются в линию у стены.
ПЦР-боксы, боксы для препаратов и станции КАДАММ — сравнение
Когда выбирают КАДАММ БЧО: Персонал работает в чистой зоне в спецодежде, которую между сменами надо держать без пыли, и в раздевалке или шлюзе найдётся место у стены, розетка 220 В либо линия 380 В. Одетого оператора обдувает воздушный душ, материалы в зону подают через передаточный бокс.
Вопросы и ответы
Воздушный душ уже стоит — нужен ли ещё гардероб?+
Да, у них разные функции. Воздушный душ за один цикл сдувает частицы с человека, который уже оделся. Гардероб БЧО отвечает за промежуток между сменами: всё это время комплект висит в чистом потоке.
Поэтому в зоне переодевания обычно ставят и то, и другое: оператор достаёт комплект из гардероба, переодевается, проходит душ и только потом заходит в зону.
По какому принципу подбирать ширину?+
Прикиньте, сколько комплектов будет висеть одновременно: людей в смене, сколько смен, нужен ли каждому запасной. Учтите, что комбинезон занимает больше места, чем халат.
Мы выпускаем ширины 1256, 1976 и 2496 мм. Сообщите менеджеру вид одежды и количество комплектов — он скажет, сколько их войдёт в каждый размер.
Какая дверь подойдёт нашей раздевалке?+
Если гардеробом пользуется много людей подряд, удобнее всего штора — к одежде доступ самый быстрый. Через акрил или стекло видно, остались ли комплекты, без открывания. Крашеная или нержавеющая сталь закрывает отсек наглухо.
Тип двери зависит от того, как часто и кем открывается гардероб и что требуется для вашей зоны; обсудите это с менеджером при заказе.
SUS201 или SUS304 — в чём разница?+
Это две марки нержавеющей стали. В SUS304 никеля больше, она устойчивее к частой обработке хлорными и иными агрессивными средствами — её берут для фармацевтических и медицинских помещений. SUS201 подходит, если дезинфекция проводится реже и мягкими составами.
Как понять, что HEPA пора менять?+
Смотрите на дифференциальный манометр: чем сильнее забит фильтр, тем выше перепад. Порог, ресурс для вашего режима и сменные фильтры подскажет менеджер.
Предфильтр, поставленный перед HEPA, ловит крупную пыль и ворс, и основной фильтр служит заметно дольше.
Что даёт мембранный фильтр PTFE?+
Мембрана PTFE хорошо задерживает частицы и при этом слабо сопротивляется потоку. Чтобы прогнать тот же объём воздуха, вентилятору требуется меньше мощности, и расход энергии снижается более чем на 30 %. При круглосуточной работе гардероба счёт за электричество заметно меньше.
От чего защищает химический молекулярный фильтр?+
Фильтр HEPA улавливает частицы, а газы пропускает. Молекулярный фильтр связывает газообразные примеси — пары растворителей, органику, запахи, — если они проникают в раздевалку из соседних помещений или из цеха.
Куда ставить гардероб и какие нужны подключения?+
Место — раздевалка или шлюз перед чистой зоной, вплотную к стене, с подходом спереди: оттуда берут одежду и обслуживают фильтровентиляционный модуль. Подключается только электричество — 220 В или 380 В, 50 Гц, с заземлением; воздуховоды и связь с вентиляцией здания не требуются.
Корпус высотой 2200 мм, поэтому заранее проверьте потолок и дверные проёмы по пути доставки. Напряжение сети укажите в заявке.
Какой класс чистоты будет в отсеке?+
Одной цифрой для гардероба он не задаётся: результат зависит от количества одежды, того, как часто открывают дверь, и выставленной скорости. Когда зоне нужен подтверждённый класс по ГОСТ Р ИСО 14644-1, его замеряют счётчиком частиц на месте после монтажа; исполнение под такие требования согласуйте с менеджером.
Можно повесить туда повседневную одежду?+
Лучше не надо. Хлопок и шерсть пылят ворсом, который садится и на фильтр, и на спецодежду. Внутри хранят только комплекты для чистой зоны из тканей, почти не дающих волокон.
Какими приборами проверить гардероб на месте?+
Скорость в отсеке замеряют анемометром по нескольким точкам, расход — измерителем расхода воздуха. Герметичность HEPA проверяют аэрозольным генератором вместе со счётчиком частиц, чистоту воздуха внутри — счётчиком частиц по ГОСТ Р ИСО 14644-1. После каждой замены фильтра проверку повторяют.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
Техподдержка
Помощь инженеров при выборе
Подберём модель и опции под задачу
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
