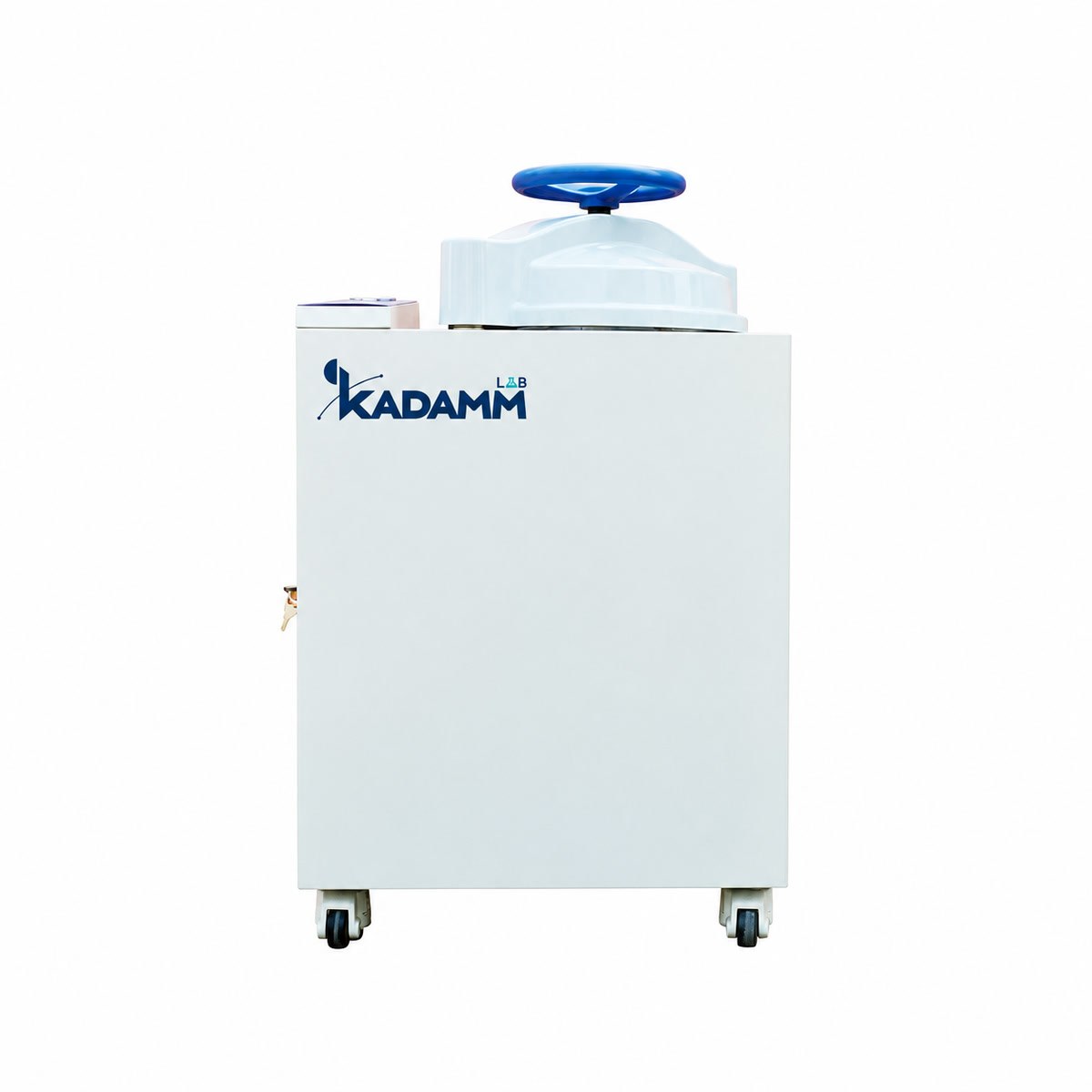

КАДАММ СП-В9 — Стерилизатор паровой (автоклав) вертикальный, 50–120 л
Вертикальный паровой стерилизатор с загрузкой сверху: пар образуется внутри корпуса, холодный воздух уходит из камеры самотёком и импульсными сбросами давления. Четыре высоты камеры при одинаковой площади пола, колёса для перестановки и семь программ под типовую лабораторную загрузку.
Без внешнего источника параИмпульсный сброс воздухаКолёса для перемещенияСервисное окно электрики
▤
Составьте спецификацию под вашу лабораторию4 модели и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
50–120 л
Объём камеры
105–136 °C
Температура стерилизации
0,23 МПа
Рабочее давление
0,1 °C
Точность температуры
3,7–4,1 кВт
Мощность
640×550 мм
Площадь основания
Модели и артикулы
КАДАММ СП-В9-50
камера 50 л, Ø386×515 мм; 3,7 кВт, ~220 В; одна корзина Ø365×360 мм
КАДАММ СП-В9-75
камера 75 л, Ø386×695 мм; 3,7 кВт, ~220 В; две корзины Ø365×265 мм
КАДАММ СП-В9-100
камера 100 л, Ø386×875 мм; 4,1 кВт, ~220 В; две корзины Ø365×360 мм
КАДАММ СП-В9-120
камера 120 л, Ø386×1055 мм; 4,1 кВт, ~220 В; корзины: одна Ø365×360 мм и две Ø365×265 мм
Что это за серия
КАДАММ СП-В9 — линейка вертикальных автоклавов: лабораторный автоклав для стерилизации сред, растворов, посуды, инструментов и обеззараживания отходов. Камера цилиндрическая, из нержавеющей стали S30408, загрузка — сверху, в корзинах. Все четыре модели стоят на одинаковом основании 640×550 мм и отличаются только высотой камеры, поэтому выбор объёма почти не влияет на занимаемое место у стены.
Пар образуется нагревом воды внутри самого корпуса, так что подводить пар от котельной или парогенератора не нужно. Аппарату достаточно сети ~220 В, 50/60 Гц через автоматический выключатель; под сеть ~110 В исполнение заказывается отдельно. Мощность — 3,7 кВт у моделей на 50 и 75 л и 4,1 кВт у моделей на 100 и 120 л.
Воздух из камеры удаляется гравитационным способом: более лёгкий пар заполняет объём сверху и выталкивает холодный воздух через нижний выпуск. Чтобы убрать остатки воздуха и из самой загрузки, автоклав дополнительно делает импульсные сбросы при положительном давлении: давление поднимается, сбрасывается и снова набирается. Так прогрев изделий получается равномернее, чем при одном вытеснении.
Рабочий диапазон температур — 105–136 °C, точность поддержания — 0,1 °C. Рабочее давление в камере — до 0,23 МПа, расчётные параметры сосуда — 0,28 МПа и 150 °C, то есть рабочий режим идёт с запасом по отношению к расчётному. Нижняя часть диапазона подходит для щадящей обработки термочувствительных жидкостей, верхняя — для плотной твёрдой загрузки.
В контроллере семь программ: для неупакованных изделий, для упакованных, для резины, для текстиля, для жидкостей и две пользовательские — отдельно для жидких и для твёрдых загрузок. Собственный режим лаборатория настраивает один раз и дальше запускает его как готовую программу.
Конструкция рассчитана на повседневное обслуживание. Дверь открывается скольжением штурвала, без долгого отворачивания, корпус стоит на колёсах, а к электрической части есть отдельное сервисное окно: инженеру не приходится снимать кожух, чтобы проверить контакты или заменить элемент.
Перед установкой подготовьте линию ~220 В с отдельным автоматическим выключателем под мощность выбранной модели (3,7 или 4,1 кВт) и ровную площадку не меньше 640×550 мм. Учтите высоту: у модели на 120 л корпус 1380 мм, а загрузка идёт сверху. Порядок заливки и вид воды уточняйте у менеджера.
Как устроена серия
Пар без внешней магистралиВода нагревается внутри корпуса, пар образуется прямо в аппарате. Автоклав работает от одной электрической розетки с автоматом, без подвода пара.
Гравитационное вытеснение и импульсыХолодный воздух уходит вниз под напором пара, а серия сбросов при положительном давлении выводит его из пор и складок загрузки.
Семь программНеупакованные и упакованные изделия, резина, текстиль, жидкости, а также две пользовательские программы — для жидкостей и для твёрдых материалов.
Регулирование с точностью 0,1 °CТемпература держится в рабочем диапазоне 105–136 °C с шагом контроля 0,1 °C, рабочее давление — до 0,23 МПа.
Дверь со скользящим штурваломКрышка закрывается и открывается движением штурвала, без многооборотного закручивания. Это быстрее и требует меньше усилий оператора.
КолёсаАппарат на колёсной базе можно откатить для уборки или перевезти в другое помещение без подъёмных приспособлений.
Сервисное окноЭлектрическая часть доступна через отдельный люк: обслуживание без снятия декоративного кожуха.
Одна площадь пола на всю линейкуОт 50 до 120 л меняется только высота корпуса; основание у всех моделей 640×550 мм.
Технические характеристики
Параметр
КАДАММ СП-В9-50
КАДАММ СП-В9-75
КАДАММ СП-В9-100
КАДАММ СП-В9-120
Объём камеры, л
50
75
100
120
Размеры камеры (Ø×глубина), мм
Ø386×515
Ø386×695
Ø386×875
Ø386×1055
Материал камеры
нержавеющая сталь S30408
Температура стерилизации
105–136 °C
Расчётная температура
150 °C
Точность температуры
0,1 °C
Макс. рабочее давление
0,23 МПа
Расчётное давление
0,28 МПа
Удаление воздуха
гравитационное вытеснение и импульсный сброс при положительном давлении
Парообразование
нагрев внутри корпуса, внешний источник пара не нужен
Программы
неупакованные изделия; упакованные изделия; резина; текстиль; жидкости; пользовательская для жидкостей; пользовательская для твёрдых материалов
Объём камеры номинальный; тип дисплея, наличие сушки, порядок заливки воды и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-В9Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные среды и растворыСтерилизация сред, буферов и растворов во флаконах и колбах по программе для жидкостей или по собственной пользовательской программе.
Посуда и инструментыСтеклянная и металлическая посуда, пипетки, наконечники и инструменты — без упаковки или в упаковке, по соответствующим программам.
Резиновые и полимерные изделияПробки, шланги, уплотнения — по отдельной программе для резины, бережной к эластомерам.
ТекстильХалаты, салфетки, ткани и фильтровальные материалы; импульсные сбросы помогают вывести воздух из складок.
Обеззараживание лабораторных отходовОтработанные посевы, чашки и расходные материалы перед утилизацией — в корзинах или ведре из списка опций.
Пищевые и контрольные лабораторииВходной и выпускной контроль на производствах: подготовка сред, посуды и инструмента для микробиологических анализов.
Чем сильна серия
Независимость от пара и водопровода по пару. Пар получается в самом аппарате, поэтому автоклав ставят в любой лаборатории, где есть электрическая линия ~220 В.
Компактный ряд. Четыре объёма на одном основании 640×550 мм: переход с 50 на 120 л не требует дополнительного места на полу, только запаса по высоте.
Надёжное удаление воздуха. Гравитационное вытеснение дополнено импульсными сбросами давления — загрузка прогревается равномернее, чем при одном вытеснении.
Режимы под разные материалы. Семь программ, в том числе две пользовательские, закрывают среды, посуду, резину, текстиль и отходы без ручного подбора параметров при каждом запуске.
Удобство в работе. Скользящий штурвал двери, колёса и сервисное окно электрики упрощают ежедневную загрузку, перестановку и обслуживание.
Запас по давлению. Рабочее давление 0,23 МПа при расчётном 0,28 МПа, точность температуры 0,1 °C в диапазоне 105–136 °C.
Когда выбирают КАДАММ СП-В9: СП-В9 подходит, когда нужен вертикальный автоклав на 50–120 л с питанием от однофазной сети, без внешнего пара, и важно, чтобы любая модель ряда вставала на одно и то же место у стены. Нужна камера до 200 л — смотрите СП-В10; соседняя линейка с тем же рядом объёмов — СП-В11. Если достаточно небольшой камеры от 35 л, сравните с СП-В2 и СП-В5, а в ряду 60–120 л — с СП-В13, СП-В14 и СП-В16. Наши инженеры помогут сопоставить серии по вашей загрузке.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Нужен ли подвод пара или отдельный парогенератор?+
Нет. Вода нагревается внутри корпуса, и пар образуется в самом автоклаве. Для работы нужна только электрическая линия ~220 В, 50/60 Гц с автоматическим выключателем.
Порядок заливки воды и требования к её качеству для вашей модели уточните у менеджера.
Как из камеры удаляется воздух?+
Основной способ — гравитационное вытеснение: пар заполняет камеру и выдавливает холодный воздух вниз через выпуск. Дополнительно аппарат делает импульсные сбросы при положительном давлении, чтобы вывести воздух из пор и упаковки загрузки.
Для очень плотных пакетов, глухих полостей и длинных трубок такой схемы может не хватить — в этом случае подбирают аппарат с предварительным вакуумом.
Какой объём выбрать?+
Ориентируйтесь на самую крупную разовую загрузку: число и высоту флаконов, объём отходов за смену. Камера у всех моделей одного диаметра, Ø386 мм, меняется глубина — от 515 до 1055 мм.
Корпус при этом растёт только в высоту, от 980 до 1380 мм, поэтому оцените и удобство загрузки сверху для вашего персонала.
Можно ли стерилизовать питательные среды и жидкости?+
Да, для этого есть программа для жидкостей и отдельная пользовательская программа, где режим задаётся под ваш объём и тип ёмкостей. Нижняя граница рабочего диапазона — 105 °C.
Подходит ли автоклав для обеззараживания отходов?+
Да, обработка лабораторных отходов — одно из типовых применений серии. Для этого используют пользовательскую программу для твёрдых материалов и тару из опций: ведро или корзину с сетчатым дном.
Что входит в поставку?+
Автоклав выбранного объёма и корзины: у модели на 50 л — одна Ø365×360 мм, на 75 л — две Ø365×265 мм, на 100 л — две Ø365×360 мм, на 120 л — одна Ø365×360 мм и две Ø365×265 мм.
Принтер, корзина с сетчатым дном и ведро заказываются как опции.
Можно ли поставить СП-В9 вместо вертикального стерилизатора ВК-75?+
По типу — да: СП-В9 тоже вертикальный автоклав с загрузкой сверху, а ближайшие объёмы камеры — 75 и 100 л. При замене сверьте диаметр и глубину камеры, размеры корзин, сеть (все модели — ~220 В, 3,7–4,1 кВт) и порядок заливки воды: пар здесь образуется внутри корпуса.
Наши инженеры подберут модель по паспорту прежнего стерилизатора.
Есть ли в серии сушка загрузки?+
В исходных данных серии сушка не указана. Если изделия нужно доставать сухими, уточните у менеджера — наши инженеры подберут подходящую серию.
Можно ли подключить автоклав к сети ~110 В?+
Стандартное исполнение — ~220 В, 50/60 Гц. Исполнение под ~110 В, 50/60 Гц поставляется как опция, её нужно указать при заказе.
Какие условия нужны для установки?+
Ровное основание не меньше 640×550 мм, отдельный автомат на линии питания и запас по высоте над корпусом для загрузки сверху. Аппарат рассчитан на работу на высоте до 2700 м над уровнем моря, уровень шума — не более 65 дБ(А).
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
