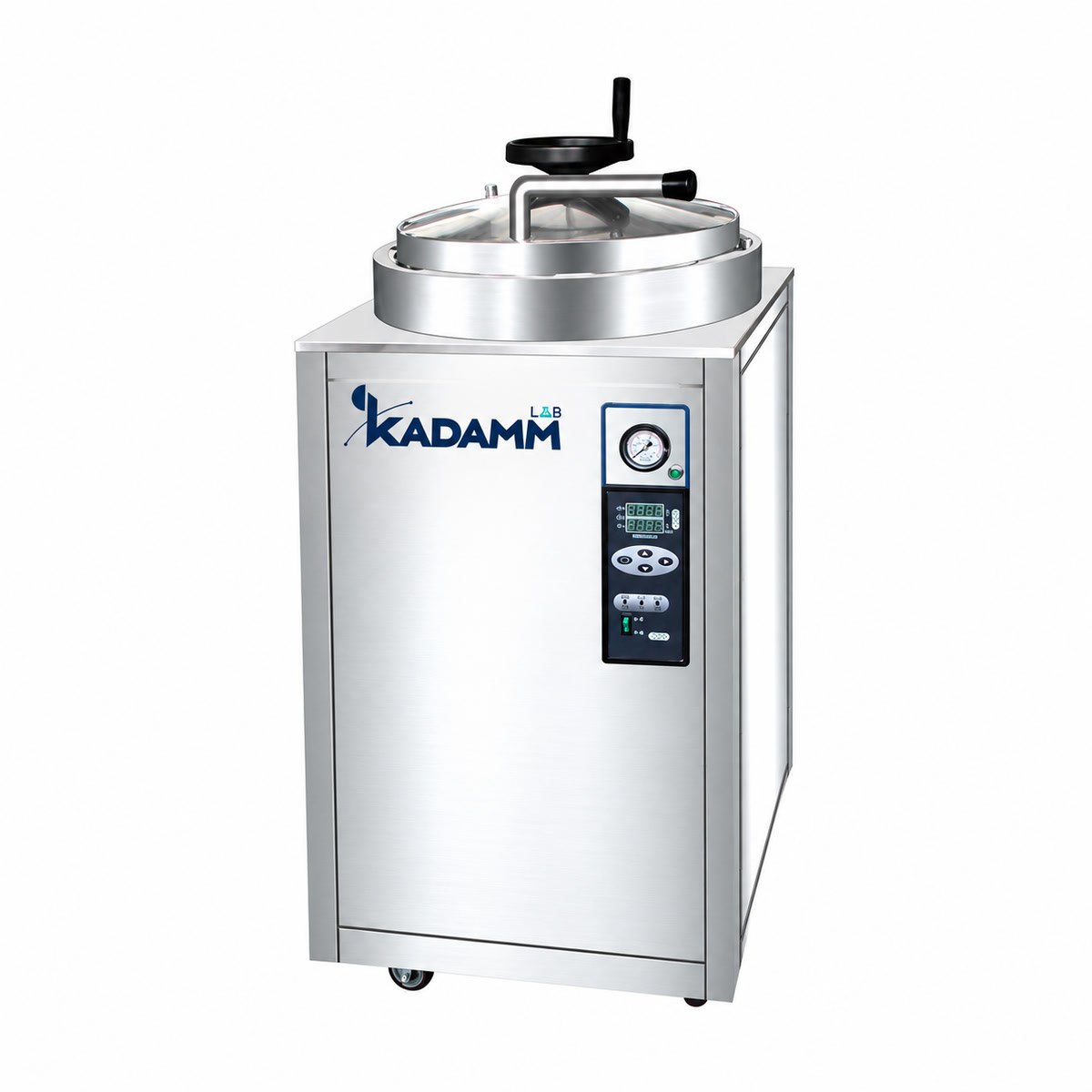

КАДАММ СП-В10 — Стерилизатор паровой (автоклав) вертикальный, 50–200 л
Вертикальный паровой стерилизатор с верхней загрузкой и паром, который образуется прямо в корпусе: внешняя паровая магистраль не нужна. Шесть объёмов камеры, набор программ под жидкости, посуду, резину и текстиль, колёса для перестановки по лаборатории.
Гравитационное удаление воздухаПар без внешнего источникаДверь с маховикомШесть объёмов камеры
▤
Составьте спецификацию под вашу лабораторию6 моделей и количество · нестандартное исполнение · другое оборудование КАДАММ. Спецификация в PDF или Excel сразу, КП в течение рабочего дня.
50–200 л
Объём камеры
105–136 °C
Рабочая температура (50–120 л)
0,23 МПа
Рабочее давление (50–120 л)
0,1 °C
Точность индикации температуры
4,4–6 кВт
Мощность нагрева
≤65 дБ(А)
Уровень шума
Модели и артикулы
КАДАММ СП-В10-50
камера 50 л, Ø386×514 мм; 4,4 кВт, ~220 В; встроенный бак для воды
КАДАММ СП-В10-75
камера 75 л, Ø386×695 мм; 4,7 кВт, ~220 В; встроенный бак для воды
КАДАММ СП-В10-100
камера 100 л, Ø386×875 мм; 5,2 кВт, ~220 В; встроенный бак для воды
КАДАММ СП-В10-120
камера 120 л, Ø386×1055 мм; 5,2 кВт, ~220 В; встроенный бак для воды
КАДАММ СП-В10 — линейка вертикальных автоклавов с цилиндрической камерой из нержавеющей стали S30408 и загрузкой сверху. Это лабораторный автоклав для стерилизации в повседневной работе: питательные среды и растворы, стеклянная и металлическая посуда, резиновые изделия, текстиль, а также обеззараживание отработанных материалов перед утилизацией.
Пар образуется внутри корпуса: вода нагревается в самом аппарате, поэтому подводить пар от котельной или отдельного парогенератора не требуется. Достаточно электросети и воды. У моделей на 50, 75, 100 и 120 л встроенный бак для воды идёт в стандартной комплектации, у моделей на 150 и 200 л его можно заказать дополнительно.
Холодный воздух из камеры и из загрузки удаляется гравитационным способом: более лёгкий пар заполняет камеру сверху и вытесняет более тяжёлый воздух вниз, к выпуску. Дополнительно в цикле работает импульсный сброс пара при положительном давлении — несколько подъёмов и сбросов давления выдувают остатки воздуха из пространства между изделиями. Для открытой посуды, жидкостей и твёрдых предметов этого достаточно; вакуумного насоса и вакуумной сушки в серии нет.
Температура в камере измеряется непрерывно и выводится на светодиодный цифровой индикатор с дискретностью 0,1 °C. На том же индикаторе отображаются время цикла и код тревоги, а лампы на панели показывают текущий этап. Если нужен бумажный протокол, к аппарату заказывается принтер, который записывает температуру по ходу стерилизации.
Серия делится на две группы. Модели на 50–120 л используют камеру диаметром 386 мм, работают при давлении до 0,23 МПа и температуре 105–136 °C и подключаются к однофазной сети ~220 В. Модели на 150 и 200 л имеют камеру диаметром 500 мм, рабочее давление 0,217 МПа, диапазон 50–134 °C и питание ~380 В.
Дверь открывается маховиком со сдвигом крышки — быстро и без усилия даже под конец смены. Камеру уплотняет самоуплотняющееся кольцо из прозрачного силикона, которое прижимается давлением и служит долго. Электрическую часть обслуживают через отдельное сервисное окно, не снимая кожух, а колёса позволяют откатить аппарат к стене или к месту мойки.
Модели СП-В10-50 … СП-В10-120 подключаются к сети ~220 В, СП-В10-150 и СП-В10-200 — к сети ~380 В; все модели — через автоматический выключатель. Для 150 и 200 л заранее решите, нужен ли встроенный бак для воды, — он заказывается как опция. Сечение кабеля и номинал автомата под свою модель уточняйте у менеджера.
Как устроена серия
Пар образуется в самом аппаратеВода греется внутри корпуса, внешний паропровод или парогенератор не нужен. Автоклав работает везде, где есть электросеть.
Гравитационное вытеснение и импульсный сбросПар сверху выдавливает воздух к нижнему выпуску, а серия подъёмов и сбросов давления удаляет то, что застряло между изделиями.
Дверь с маховикомКрышка сдвигается вращением маховика: открытие и закрытие занимают секунды и не требуют усилия.
Самоуплотняющееся силиконовое кольцоПрозрачное формованное уплотнение поджимается давлением в камере, держит герметичность и медленно изнашивается.
Цифровой индикатор и лампы состоянияТемпература в камере с дискретностью 0,1 °C, время и код тревоги видны на светодиодном табло, этап цикла — по лампам.
Сервисное окноДоступ к электрической части без снятия кожуха — обслуживание и диагностика занимают меньше времени.
КолёсаАппарат можно переставить внутри помещения без подъёмных средств — удобно при уборке и перепланировке.
Принтер по заказуОпциональный принтер записывает температуру на протяжении стерилизации и даёт бумажный протокол для журнала.
Технические характеристики
Параметр
КАДАММ СП-В10-50
КАДАММ СП-В10-75
КАДАММ СП-В10-100
КАДАММ СП-В10-120
КАДАММ СП-В10-150
КАДАММ СП-В10-200
Объём камеры, л
50
75
100
120
150
200
Размеры камеры (Ø×глубина), мм
Ø386×514
Ø386×695
Ø386×875
Ø386×1055
Ø500×760
Ø500×1000
Материал камеры
нержавеющая сталь S30408
Температура стерилизации
105–136 °C
50–134 °C
Расчётная температура
150 °C
137 °C
Точность температуры
0,1 °C
Макс. рабочее давление
0,23 МПа
0,217 МПа
Расчётное давление
0,28 МПа
0,3 МПа
Удаление воздуха
гравитационное вытеснение, импульсный сброс пара при положительном давлении
Парообразование
нагрев воды внутри корпуса, внешний источник пара не нужен
Встроенный бак для воды
стандарт
опция
Программы
открытые изделия; упакованные изделия; резина; текстиль; жидкости; пользовательская для жидкостей; пользовательская для твёрдых загрузок
Индикация
светодиодный цифровой индикатор: температура, время, код тревоги; лампы состояния
Дверь
маховик со сдвигом крышки, самоуплотняющееся силиконовое кольцо
Корзины и лотки
Ø365×360 мм, 1 шт.
Ø365×265 мм, 2 шт.
Ø365×360 мм, 2 шт.
Ø365×360 мм, 1 шт.; Ø365×265 мм, 2 шт.
Ø470×230 мм, 3 шт.
Ø470×230 мм, 4 шт.
Опции
принтер, корзина с сетчатым дном, ведро
принтер, встроенный бак для воды
Шум
≤65 дБ(А)
Высота над уровнем моря
≤2700 м
Мощность
4,4 кВт
4,7 кВт
5,2 кВт
6 кВт
Электропитание
~220 В, 50/60 Гц (опция ~110 В)
~380 В, 50/60 Гц (опция ~220 В)
Габариты (Ш×Г×В), мм
640×550×980
640×550×1080
640×550×1280
640×550×1380
630×700×1400
630×700×1600
Масса нетто, кг
87
95
105
122
162
180
Габариты в упаковке, мм
750×745×1100
750×745×1240
750×745×1450
750×745×1540
760×800×1530
760×800×1720
Масса брутто, кг
104
114
127
142
213
238
Объём камеры номинальный; подключение — через автоматический выключатель, параметры линии и сроки поставки уточняйте у менеджера.
▤
Спецификация КАДАММ СП-В10Модели и количество, заводские опции к каждой модели, аксессуары и всё остальное для лаборатории — одним документом. Скачайте в PDF или Excel либо отправьте на КП.
Сферы применения
Питательные среды и растворыФлаконы и колбы со средами, буферы, вода для приготовления реактивов — по программе для жидкостей или по пользовательской программе с подобранным режимом.
Лабораторная посудаЧашки Петри, пробирки, стекло и металл без упаковки — программа для открытых изделий.
Резиновые изделияПробки, трубки, прокладки — для них в автоклаве предусмотрена отдельная программа.
ТекстильХалаты, салфетки, ватно-марлевые материалы в биксах — программа для текстиля.
Обеззараживание отработанных материаловКультуры, использованные среды и одноразовый пластик в термостойких пакетах перед утилизацией; ведро и корзина с сетчатым дном для моделей 50–120 л — опции.
Пищевые и контрольные лабораторииСтерилизация посуды и сред при санитарном контроле продукции и входном контроле сырья.
Чем сильна серия
Нужна только розетка и вода. Пар готовится внутри аппарата, поэтому автоклав ставится в любой комнате с подходящей электролинией — без паропровода и котла.
Самый широкий ряд объёмов. Шесть типоразмеров от 50 до 200 л: подбирается и для небольшой группы, и для поточной обработки сред и отходов.
Простое и понятное устройство. Гравитационное удаление воздуха без вакуумного насоса — меньше узлов, которые нужно обслуживать, и меньше причин для простоя.
Удобство в каждодневной работе. Маховик открывает дверь в одно движение, колёса позволяют сдвинуть аппарат, сервисное окно ускоряет ремонт.
Программы под типовую загрузку. Отдельные режимы для открытых и упакованных изделий, резины, текстиля и жидкостей плюс два пользовательских.
Корзины в комплекте. Каждая модель поставляется с корзинами под свой диаметр камеры, дополнительно заказываются корзина с сетчатым дном и ведро.
Когда выбирают КАДАММ СП-В10: Выбирайте СП-В10, если загрузка — открытая посуда, среды, жидкости, резина и текстиль, и важна простота без вакуумного насоса, а также если нужен объём 200 л в вертикальном исполнении. Когда достаточно камеры на 35 л, смотрите серии СП-В2 и СП-В5; варианты вертикальных автоклавов с другим набором функций в диапазоне 50–120 л — СП-В9 и СП-В11, в диапазоне 60–120 л — СП-В13, СП-В14 и СП-В16. Наши инженеры помогут сравнить серии под вашу загрузку.
Какая серия подойдёт под вашу задачу
Ответьте на четыре вопроса — подскажем, какой тип автоклава и какая серия подойдут.
Нет. Вода нагревается внутри корпуса автоклава, пар образуется прямо в аппарате. Для работы нужны электросеть и вода.
У моделей на 50–120 л есть встроенный бак для воды, у моделей на 150 и 200 л он заказывается как опция.
Как из камеры удаляется воздух?+
Гравитационным способом: пар легче воздуха, заполняет камеру сверху и вытесняет воздух вниз, к выпуску. В цикле дополнительно идёт импульсный сброс пара при положительном давлении — так выходят остатки воздуха из загрузки.
Вакуумного насоса в серии нет. Для плотно упакованных пористых материалов и изделий с длинными каналами обсудите с менеджером вариант с предварительным вакуумом.
Какие программы есть в автоклаве?+
Открытые изделия, упакованные изделия, резина, текстиль, жидкости, а также две пользовательские программы — для жидкостей и для твёрдых загрузок, где параметры задаёт сам оператор.
Чем отличаются модели на 150 и 200 л от младших?+
У них камера большего диаметра — 500 мм против 386 мм, рабочее давление 0,217 МПа, диапазон температур 50–134 °C и питание ~380 В. Младшие модели работают до 0,23 МПа и 105–136 °C от сети ~220 В.
Встроенный бак для воды у старших моделей — опция, у младших — стандарт.
Можно ли подключить модель к сети другого напряжения?+
Модели на 50–120 л по заказу выполняются на ~110 В, модели на 150 и 200 л — на ~220 В. Вариант питания оговаривается при заказе.
Можно ли обеззараживать лабораторные отходы?+
Да, это одно из типовых применений серии. Отработанные культуры и материалы загружают в термостойких пакетах или в ведре, которое для моделей 50–120 л заказывается дополнительно.
Режим под ваш объём и тип отходов наши инженеры подберут вместе с вами.
Можно ли поставить СП-В10 вместо вертикального стерилизатора ВК-75?+
По типу — да: СП-В10 тоже вертикальный автоклав с загрузкой сверху, а ближайшие объёмы камеры — 75 и 100 л. При замене сверьте диаметр и глубину камеры, размер и число корзин, сеть (модели 50–120 л — ~220 В, 150 и 200 л — ~380 В) и подачу воды: пар здесь образуется в корпусе, паропровод не нужен.
Наши инженеры подберут модель по паспорту прежнего стерилизатора.
Как документировать циклы?+
К аппарату заказывается принтер, который печатает температуру по ходу стерилизации. Распечатку подшивают в журнал работы автоклава.
Что входит в поставку?+
Автоклав выбранного объёма и корзины под камеру: от одной до четырёх штук в зависимости от модели (состав — в таблице характеристик). Принтер, корзина с сетчатым дном, ведро и встроенный бак для старших моделей заказываются отдельно.
Сколько места нужно под автоклав?+
Габариты по модели приведены в таблице характеристик. Учтите свободное пространство над аппаратом для открывания двери и загрузки корзин сверху, а также доступ к сервисному окну.
Как мы поставляем и обслуживаем
Поставка
Отгружаем по всей России
Срок отгрузки сообщит менеджер
Документация
Полный комплект
Паспорт изделия, руководство по эксплуатации, документы о соответствии
* Вид изделия на фото может отличаться — он зависит от типоразмера и комплектации.
** При обновлении модели характеристики могут уточняться; актуальные значения и сроки сообщит менеджер.
*** Оборудование для лабораторного применения: стерилизация питательных сред, лабораторной посуды и инструментов, обеззараживание отходов. Не является медицинским изделием.
